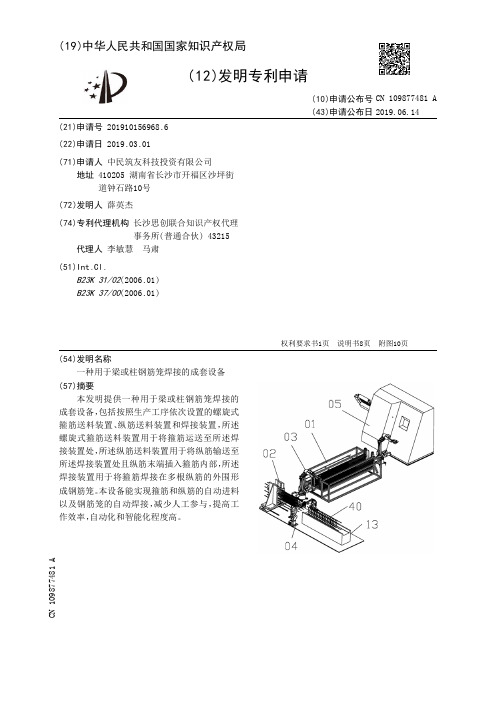

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910156968.6(22)申请日 2019.03.01(71)申请人 中民筑友科技投资有限公司地址 410205 湖南省长沙市开福区沙坪街道钟石路10号(72)发明人 薛英杰 (74)专利代理机构 长沙思创联合知识产权代理事务所(普通合伙) 43215代理人 李敏慧 马肃(51)Int.Cl.B23K 31/02(2006.01)B23K 37/00(2006.01)(54)发明名称一种用于梁或柱钢筋笼焊接的成套设备(57)摘要本发明提供一种用于梁或柱钢筋笼焊接的成套设备，包括按照生产工序依次设置的螺旋式箍筋送料装置、纵筋送料装置和焊接装置，所述螺旋式箍筋送料装置用于将箍筋运送至所述焊接装置处，所述纵筋送料装置用于将纵筋输送至所述焊接装置处且纵筋末端插入箍筋内部，所述焊接装置用于将箍筋焊接在多根纵筋的外围形成钢筋笼。
本设备能实现箍筋和纵筋的自动进料以及钢筋笼的自动焊接，减少人工参与，提高工作效率，自动化和智能化程度高。
权利要求书1页 说明书8页 附图10页CN 109877481 A 2019.06.14C N 109877481A权 利 要 求 书1/1页CN 109877481 A1.一种用于梁或柱钢筋笼焊接的成套设备，其特征在于，包括按照生产工序依次设置的螺旋式箍筋送料装置、纵筋送料装置和焊接装置，所述螺旋式箍筋送料装置用于将箍筋运送至所述焊接装置处，所述纵筋送料装置用于将纵筋输送至所述焊接装置处，所述焊接装置用于将箍筋焊接在多根纵筋的外围形成钢筋笼。
2.根据权利要求1所述的用于梁或柱钢筋笼焊接的成套设备，其特征在于，所述螺旋式箍筋送料装置包括底座以及固定在所述底座上的螺旋输送装置和驱动装置，所述驱动装置带动所述螺旋输送装置转动；所述螺旋输送装置包括相对设置、中间具有一定间距的两组螺旋杆，所述螺旋杆的表面设置有螺旋形卡槽；所述焊接装置包括基座和焊接臂。

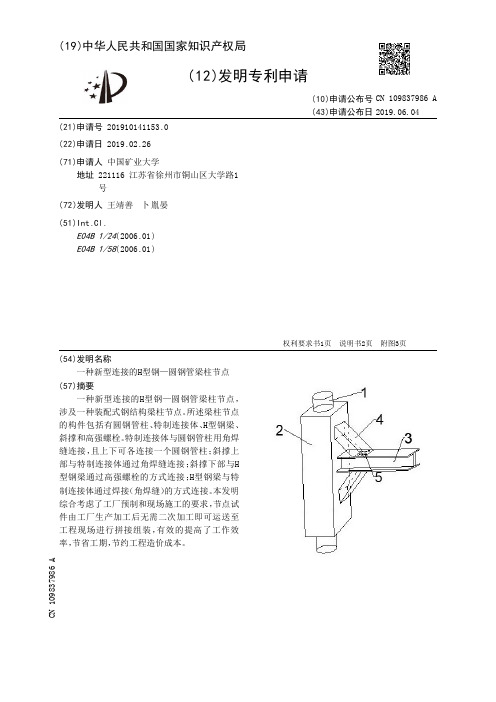

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910141153.0(22)申请日 2019.02.26(71)申请人 中国矿业大学地址 221116 江苏省徐州市铜山区大学路1号(72)发明人 王靖善 卜胤晏 (51)Int.Cl.E04B 1/24(2006.01)E04B 1/58(2006.01)(54)发明名称一种新型连接的H型钢—圆钢管梁柱节点(57)摘要一种新型连接的H型钢—圆钢管梁柱节点，涉及一种装配式钢结构梁柱节点。
所述梁柱节点的构件包括有圆钢管柱、特制连接体、H型钢梁、斜撑和高强螺栓。
特制连接体与圆钢管柱用角焊缝连接，且上下可各连接一个圆钢管柱；斜撑上部与特制连接体通过角焊缝连接；斜撑下部与H型钢梁通过高强螺栓的方式连接；H型钢梁与特制连接体通过焊接（角焊缝）的方式连接。
本发明综合考虑了工厂预制和现场施工的要求，节点试件由工厂生产加工后无需二次加工即可运送至工程现场进行拼接组装，有效的提高了工作效率，节省工期，节约工程造价成本。
权利要求书1页 说明书2页 附图3页CN 109837986 A 2019.06.04C N 109837986A权 利 要 求 书1/1页CN 109837986 A1.一种新型连接的H型钢—圆钢管梁柱节点，其特征在于，所述梁柱节点的构件包括有圆钢管柱、特制连接体、H型钢梁、斜撑和高强螺栓；特制连接体与圆钢管柱用角焊缝连接，且上下可各连接一个圆钢管柱；斜撑上部与特制连接体通过角焊缝连接；斜撑下部与H型钢梁通过高强螺栓的方式连接；H型钢梁与特制连接体通过焊接（角焊缝）的方式连接。
2.根据权利要求1所述的新型连接的H型钢—圆钢管梁柱节点，其特征在于：所述的圆钢管包括冷弯圆钢管柱和热轧圆钢管柱。
3.根据权利要求1所述的新型连接的H型钢—圆钢管梁柱节点，其特征在于：所述的H型钢梁包括热轧H型钢梁和焊接H型钢梁。

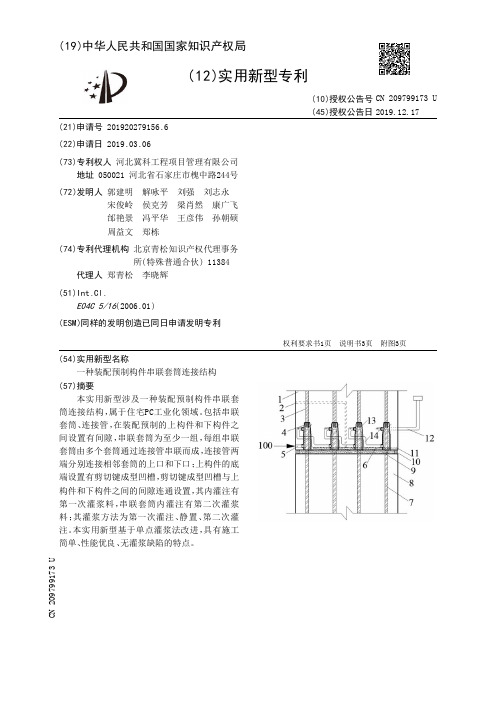

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279156.6(22)申请日 2019.03.06(73)专利权人 河北冀科工程项目管理有限公司地址 050021 河北省石家庄市槐中路244号(72)发明人 郭建明 解咏平 刘强 刘志永 宋俊岭 侯克芳 梁肖然 康广飞 邰艳景 冯平华 王彦伟 孙朝硕 周益文 郑栋 (74)专利代理机构 北京青松知识产权代理事务所(特殊普通合伙) 11384代理人 郑青松 李晓辉(51)Int.Cl.E04C 5/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种装配预制构件串联套筒连接结构(57)摘要本实用新型涉及一种装配预制构件串联套筒连接结构，属于住宅PC工业化领域。
包括串联套筒、连接管，在装配预制的上构件和下构件之间设置有间隙，串联套筒为至少一组，每组串联套筒由多个套筒通过连接管串联而成，连接管两端分别连接相邻套筒的上口和下口；上构件的底端设置有剪切键成型凹槽，剪切键成型凹槽与上构件和下构件之间的间隙连通设置，其内灌注有第一次灌浆料，串联套筒内灌注有第二次灌浆料；其灌浆方法为第一次灌注、静置、第二次灌注。
本实用新型基于单点灌浆法改进，具有施工简单、性能优良、无灌浆缺陷的特点。
权利要求书1页 说明书3页 附图3页CN 209799173 U 2019.12.17C N 209799173U权 利 要 求 书1/1页CN 209799173 U1.一种装配预制构件串联套筒连接结构，包括串联套筒(4)、连接管(14)，其特征在于：在装配预制的上构件(1)和下构件(8)之间设置有间隙，所述上构件(1)和下构件(8)内分别设置有上构件预埋筋(3)和下构件预埋筋(7)，下构件预埋筋(7)伸入上构件(1)内并与上构件预埋筋(3)通过所述串联套筒(4)连接；所述串联套筒(4)为至少一组，每组串联套筒(4)由多个套筒通过连接管(14)串联而成，所述连接管(14)两端分别连接相邻套筒的上口和下口；所述上构件(1)的底端设置有剪切键成型凹槽(6)，剪切键成型凹槽(6)与上构件(1)和下构件(8)之间的间隙连通设置，从而成为第一灌浆料空间；所述第一灌浆料空间内灌注有第一次灌浆料(9)并向上连通设置有一排气孔(2)，所述第一次灌浆料(9)在剪切键成型凹槽(6)内形成为剪切键；所述串联套筒(4)内灌注有第二次灌浆料(13)；所述第一灌浆料空间还连接设置有第一次灌浆料出浆口(11)；每组第一个套筒的下口为灌浆口(5)，每组最后一个套筒的上口连接第二次灌浆料出浆口(12)。
