jetec中rja测试标准Jetec是一家专业的电子制造服务（EMS）公司，提供各种电子产品的制造和测试服务。
在Jetec中，RJA（Reflow Jet Automatic）测试是一项重要的测试标准，用于评估电子产品在热风回流焊过程中的性能和可靠性。
RJA测试标准涉及以下几个方面：1. 热风回流焊过程，RJA测试标准主要关注电子产品在热风回流焊过程中的性能。
这个过程是将电子元件和焊脚连接到电路板上的关键步骤。
RJA测试会评估焊接质量、焊接温度曲线、焊接时间等参数，以确保焊接的可靠性和一致性。
2. 温度控制，RJA测试标准要求对热风回流焊过程中的温度进行严格控制。
温度过高或过低都可能导致焊接不良或元件损坏。
RJA测试会对温度曲线进行监测和记录，以确保温度在适当的范围内。
3. 焊接质量，RJA测试标准要求对焊接质量进行全面评估。
这包括焊接点的完整性、焊接强度、焊接接触性能等。
通过RJA测试，可以检测焊接点是否存在冷焊、虚焊、焊接不良等问题，以保证焊接质量符合要求。
4. 可靠性测试，RJA测试标准还包括对焊接后的电子产品进行可靠性测试。
这些测试可以模拟实际使用环境下的温度变化、振动、湿度等条件，评估产品在不同环境下的性能和可靠性。
通过RJA测试，可以发现潜在的问题并及时进行修正，以提高产品的可靠性。
总之，Jetec中的RJA测试标准是一项全面的测试标准，用于评估电子产品在热风回流焊过程中的性能和可靠性。
它涵盖了焊接质量、温度控制、焊接过程监测等多个方面，确保电子产品的焊接质量符合要求，并提高产品的可靠性。

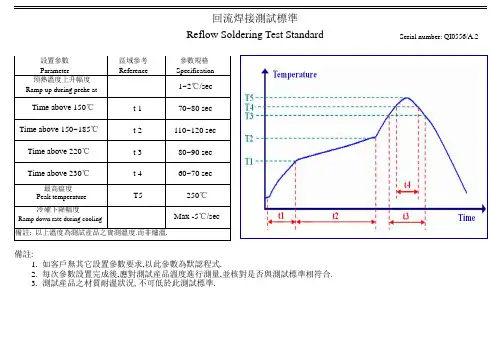

SMT回流焊温度曲线测试操作指导书一范文一、目的：用于指导回流焊温度曲线测试操作指示。
二、适用范围：适用于本公司SMT回流焊温度测试三、职责：无四、作业内容：4.1设定温度参数制程界限：4.1.1工程师根据锡膏型号、特殊元件规格、特殊测量位置、FPC制程以及客户的要求制定一个合理的温度曲线测试范围，包括：升温区、浸泡（保温）区、回流区、冷却区的具体参数及定义回流焊标准温度曲线4.1.2预热区：通常是指由室温升温至150度左右的区域。
在此温区，升温速率不宜过快，一般不超过3度/秒。
以防止元器件应升温过快而造成基板变形或元件微裂等现象。
4.1.3浸泡（保温）区：通常是指由110度~190度左右的区域。
在此温区，助焊剂进一步挥发并帮助基板清楚氧化物，基板及元器件均达热平衡，为高温回流做准备。
此区一般持续时间问60~120秒。
4.1.4回流区：通常是指超过217度以上温度区域。
在此温区，焊膏很快熔化，迅速浸润焊接面，并与基板PAD形成新的合金焊接层，达到元件与PAD之间的良好焊接。
此区持续时间一般设定为：45~90秒。
最高温度一般不超过250度（除有特定要求外）。
4.1.5冷却区：该区为焊点迅速降温，将焊料凝固，使焊料晶格细化，提高焊接强度。
本区降温速率一般设置为-3~-1度/秒左右。
4.2测温板的制作4.2.1采用与生产料号一致的样品板作为测温板，制作测温板时，原则上应保留必要的具有代表性的测温元器件，以保证测试测量温度与实际生产温度保持一致。
4.2.2测温板与生产料号在无法保持一致情况下，经工程师验证认可，可使用与之同类型的测温板进行测量。
4.2.3测温点应该选择最具有代表性的区域及元件，比如最大及最小吸热量的元件，零件选取优先级（如Socket-＞Motor-＞大型BGA -＞小型BGA-＞QFP或SOP-＞标准Chip）除此之外，还应选择介于两者之间的一个测温区。
如图：回流焊标准测温点4.2.4 一般测温点在每板上不得少于3个，有BGA或大型IC至少选取4个，基于特殊代表型元件为首选原则选取元件。
备注：执行日期为批准日期延后一个工作日开始。
1. 目的规范SMT炉温测试方法，为炉温设定、测试、分析提供标准，确保产品质量，为炉温曲线的制作、确认和跟踪过程一致性提供准确的作业指导。
2. 适用范围适用于SMT车间所有回流焊温度设定、测试、分析及监控。
3. 用语定义3.1升温阶段：也叫预热区，是为了是元器件在焊接时所受的热冲击最小。
一般升温变化速率不能超过3℃/S，升温太快会造成元器件损伤、出现锡球现象；升温太慢锡膏会感温过度，从而没有足够的时间达到活性，通常时间控制在60S左右。
3.2恒温阶段：也叫活性阶段。
用以将PCBA从活性温度提升到所要求的回流温度，一是允许不同质量的元件在温度上同质，而是允许助焊剂活化，锡膏中挥发性物质得到有利挥发。
3.3回流阶段：也叫峰值区或最后升温区，这个区将锡膏在活性温度提升到所要求的峰值温度，加热从熔化到液体状态的过程。
此段温度设定太高或超过客户所推荐的峰值高会使PCB脱层、卷曲、元件损坏等。
3.4冷却阶段：理想的冷却曲线一般和回流曲线成镜像，越是达到镜像关系，焊点达到的固态结构越紧密，焊点的质量越高，结合完整性就越好，一般降温速率控制在4℃/S。
4. 组织和职能4.1SMT工程师4.1.1有责任和权限制定炉温测试板制作及曲线判定标准。
4.1.2有责任和权限指导工艺员如何制作温度曲线图。
4.1.3有责任和权限定义热电偶在PCB上的测试点，特别是一些关键的元件定位。
4.1.4有责任和权限基于客户要求和公司内部标准来定义温度曲线的测试频率。
4.1.5有责任和权限对炉温曲线图进行审批。
4.2SMT IPQC4.2.1有责任和权限首件确认回流焊的参数设置并对曲线进行审核。
4.2.2有责任和权限定期监控炉温曲线设置状况以保证生产过程中质量的稳定。
4.3工艺员4.3.1有责任和权限在工程师的指导下制作温度曲线并交其审批。
4.3.2有责任和权限定期监控炉温曲线设置状况以保证生产过程中质量的稳定。
回流焊接工艺参数设置与调制规范1． 初始参数设定流程图1.1、测温板制作依照《SMT PROFILE 标准参数测量规范》制作测温板制作。
1.2、温度设定a 、 以锡膏厂商提供的资料制定《焊锡膏（贴片胶）对应炉温要求》参数表，依此表设定温度，（见附表一）b 、以产品特性、PCB 材质与厚度、组件分布密度及吸热量设定温度，c 、考虑客户是否有特殊要求最佳的有铅锡膏回焊曲线温度:(peaktemp)215℃±5℃开制作测温板设定参数确定最高/低峰值温度温度测试PCB 裸板或PCBA 板 结束是否有热敏器件调试参数并测试NG0<Slope<3/sec0<Slope<3℃/sec回焊区冷却区预热区恒温区1）预热区自室温状态至130℃之间,其升温速率不可超过3℃/秒。
2）恒温区温度介于120℃~160℃之间,时间为60~120秒。
目标为90-110秒。
3）回焊区温度210℃以上,时间为15~45秒。
4）回焊区升温速率须小于3℃/sec。
5）. BGA焊点脚Peak温度为215±5℃，表面温度小于230℃(除客户特殊要求外),其余零件焊点脚Peak温度一般应小于等于230℃。
6）冷却区冷却速率须小于4℃/sec最佳胶水温度曲线1801251.)最高温度145℃.2.)125℃~145℃时间 T:105~210S.3.)用同一机种基板上体积最大(即吸热最严重)的组件引脚或CHIP焊盘作为炉温测试点.最佳的无铅锡膏回焊曲线温度250 25060少于3℃1.)升温阶段：升温速率应低于3℃/Sec。
2.)最高温度不得低于230℃,最高温度不得高于250℃。
3.)预热段温度:30℃至150℃的时间： 60-90Sec;4.)恒温段温度:150℃至217℃的时间：60 —120Sec; 目标：90_100sec5.)回流段温度:大于217℃以上的时间：60 —90Sec;目标：70sec 峰值温度: 230-245℃。
