形位公差的使用标注标准实例说明

形位公差标注示例大全一、形位公差的概念与意义1.1 形位公差的定义形位公差是指在零件加工中，用以描述零件和参考面之间的几何关系的一种技术要求。

它包括形状公差和定位公差两个部分，用于确保零件在装配或使用过程中的相互匹配、定位和运动要求。

1.2 形位公差的意义形位公差在工程制造中起着重要的作用，它可以： - 确保零件在装配过程中的互换性，提高产品的可靠性和可维护性； - 保证零件定位的精度，减少运动件之间的摩擦和磨损，提高整机的工作精度和寿命。

二、形位公差的表示方法2.1 形位公差的符号形位公差的符号采用了国际规定的公差符号系统，常见的形位公差符号有： - 圆，用于表示圆度公差； - 长方体，用于表示直线度公差； - 直线，用于表示平面度公差； - 半圆，用于表示圆柱度公差。

2.2 形位公差的数值形位公差的数值通常使用浮点数或百分数来表示，其中浮点数表示公差的绝对值，百分数表示公差的相对值。

例如，+/-0.05表示公差的绝对值为0.05，而+/-5%表示公差的相对值为5%。

2.3 形位公差的位置形位公差的位置可以通过在零件上标注公差符号来表示，常见的标注方法有： 1. 在零件上直接标注公差符号和数值； 2. 在零件图纸上使用标注线和箭头来指示公差位置； 3. 使用辅助尺寸线来标注公差的位置。

三、形位公差的示例3.1 位置公差示例以下是几种常见的位置公差示例： 1. A-B-C 垂直度公差: 0.05 mm 2. A-B 平行度公差: 0.03 mm 3. A-B-C 孔中心位移公差: 0.1 mm3.2 形状公差示例以下是几种常见的形状公差示例： 1. A 圆度公差: 0.04 mm 2. A 平面度公差: 0.02 mm 3. A 圆柱度公差: 0.03 mm3.3 定位公差示例以下是几种常见的定位公差示例： 1. A-B-C 平行定位公差: 0.05 mm 2. A-B-C 垂直定位公差: 0.03 mm 3. A-B-C 同心度公差: 0.02 mm四、形位公差标注的注意事项4.1 符号与数值的一致性在形位公差标注中，公差符号和数值应相互一致，不得产生歧义，以确保正确理解和解读。

形位公差标注示例大全形位公差标注是机械制图中常用的一种标注方法，用于表示零件的形状、位置和尺寸等方面的要求。

形位公差标注示例大全包括了各种形位公差标注的示例，可以帮助机械工程师更好地理解和应用形位公差标注。

1. 直线度公差标注示例直线度公差是用于表示直线的偏差程度的一种公差。

直线度公差标注示例中，一般用一条直线和两个箭头表示，箭头的长度表示公差的大小。

例如，一条长度为100mm的直线，直线度公差为0.1mm，则标注为“100±0.1”。

2. 圆度公差标注示例圆度公差是用于表示圆形的偏差程度的一种公差。

圆度公差标注示例中，一般用一个圆形和两个箭头表示，箭头的长度表示公差的大小。

例如，一个直径为50mm的圆形，圆度公差为0.05mm，则标注为“Ø50±0.05”。

3. 平面度公差标注示例平面度公差是用于表示平面的偏差程度的一种公差。

平面度公差标注示例中，一般用一个矩形和两个箭头表示，箭头的长度表示公差的大小。

例如，一个长为200mm、宽为100mm的矩形，平面度公差为0.1mm，则标注为“200×100±0.1”。

4. 垂直度公差标注示例垂直度公差是用于表示两个平面之间的垂直程度的一种公差。

垂直度公差标注示例中，一般用两个相交的直线和两个箭头表示，箭头的长度表示公差的大小。

例如，两条相交的直线，垂直度公差为0.05mm，则标注为“⊥±0.05”。

5. 同轴度公差标注示例同轴度公差是用于表示两个圆形轴线之间的偏差程度的一种公差。

同轴度公差标注示例中，一般用两个圆形和两个箭头表示，箭头的长度表示公差的大小。

例如，两个直径分别为50mm和60mm的圆形，同轴度公差为0.1mm，则标注为“Ø50/Ø60±0.1”。

6. 倾斜度公差标注示例倾斜度公差是用于表示两个平面之间的倾斜程度的一种公差。

倾斜度公差标注示例中，一般用两个相交的直线和两个箭头表示，箭头的长度表示公差的大小。

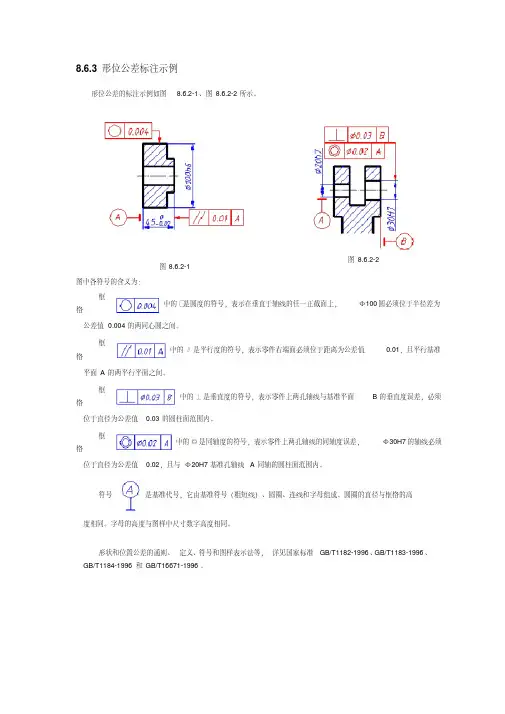

8.6.3 形位公差标注示例
形位公差的标注示例如图8.6.2-1、图8.6.2-2所示。

图8.6.2-2
图8.6.2-1
图中各符号的含义为：
框
中的○是圆度的符号，表示在垂直于轴线的任一正截面上，Ф100圆必须位于半径差为格
公差值0.004的两同心圆之间。

框
中的∥是平行度的符号，表示零件右端面必须位于距离为公差值0.01，且平行基准格
平面A的两平行平面之间。

框
中的⊥是垂直度的符号，表示零件上两孔轴线与基准平面B的垂直度误差，必须格
位于直径为公差值0.03的圆柱面范围内。

框
中的◎是同轴度的符号，表示零件上两孔轴线的同轴度误差，Ф30H7的轴线必须格
位于直径为公差值0.02，且与Ф20H7基准孔轴线A同轴的圆柱面范围内。

符号是基准代号，它由基准符号（粗短线）、圆圈、连线和字母组成。

圆圈的直径与框格的高
度相同。

字母的高度与图样中尺寸数字高度相同。

形状和位置公差的通则、定义、符号和图样表示法等，详见国家标准GB/T1182-1996、GB/T1183-1996、GB/T1184-1996和GB/T16671-1996。

第2章形位公差2.1形位公差标注识读任务3 识读齿轮形位公差标注由于存在加工误差，使零件的几何量不仅存在尺寸误差，而且存在形状和位置误差。

零件的形状误差和位置误差的存在，将对机器的精度、结合强度、密封性、工作平稳性、使用寿命等产生不良影响。

因此，为了提高机械产品质量和保证零件的互换性，不仅对零件的尺寸误差，而且对零件的形状和位置误差加以控制，将形位误差控制在一个经济、合理的范围内。

这一允许形状和位置误差变动的范围，称为形状和位置(形位)公差。

形位公差是零件图技术要求中的主要内容之一。

图2-1为形位公差标注实例。

图2-1形位公差标注实例识读图样中的形位公差标注时，应该获得以下信息：公差项目名称、被测要素、基准要素、公差值大小、公差意义及公差要求。

2.1.1形位公差基本概念形位公差的研究对象是构成零件几何特征的点、线、面，这些点、线、面统称为零件的几何要素。

1.零件的几何要素构成零件几何特征的点、线、面均称几何要素。

零件的几何要素可从不同角度来分类:（1）按结构特征分轮廓要素——构成零件外形、能被人们直接感觉到(看得见、摸得着)的点、线、面。

中心要素——对称中心所表示的要素。

（2）按存在状态分实际要素——零件上实际存在的要素，测量时由测得要素代替。

由于存在测量误差，测得要素并非该实际要素的真实状况。

理想要素——具有几何学意义的要素。

机械图样所表示的要素均为理想要素，它不存在任何误差，是绝对正确的几何要素。

理想要素是评定实际要素误差的依据。

（3）按所处地位分被测要素——图样中有形位公差要求的要素，是检测对象。

基准要素——用来确定被测要素方向或(和) 位置的要素，理想基准要素简称基准。

（4）按功能要求分单一要素——仅对其本身给出形状公差要求，或仅涉及其形状公差要求时的要素。

它是独立的，与基准要素无关。

关联要素——对被测要素给出位置公差要求的要素，它相对基准要素有位置关系，即与基准相关。

2．形位误差与形位公差形状误差一般是对单一要素而言的，是被测要素本身的形状对其理想形状的变动量。
