宿舍楼图纸会审记录

  • 格式：doc
  • 大小：31.00 KB
  • 文档页数：3

宿舍楼图纸会审记录
一、建筑
1、建施10节点1显示幕墙2上方有压顶，但无此压顶信息，请明确；
答：
2、建施11中1#楼梯间二至六层平面图中J轴、H轴相交处的幕墙栏杆参照的图集是12YJ7-1 A/84，建施12A-A楼梯间剖面图中幕墙栏杆参照的图集是12YJ7-1 B/85，是否矛盾，请明确。

答：幕墙栏杆以12YJ7-1 A/84为准，扶手用不锈钢扶手。

3、管理室C1812没有定位尺寸及窗台高度？
答：管理室C1812定位详见建施03图纸，窗台高度为900mm。

4、13轴走廊处梁为700高，剩余空间高度无法满足桥架架设，怎么处理？
答：在梁中部穿直径150的洞并加套管。

5、关于宿舍楼、多媒体教学楼屋面做法问题，为了便于施工和屋面
做法统一是否可以把宿舍楼的上人屋面做法：12YJ1 屋101和多媒体的上人屋面做法：12YJ1 屋107统一改为教学楼的上人屋面做法：12YJ1 屋102 ？
答：可以
二、结构
1、结施01中第八条6.2说明吊筋为直径14的三级钢，结施06梁说明中主次梁交汇处主梁未示出的附加吊筋为直径16的三级钢，两者是否矛盾，请明确
答：附加吊筋为直径16的三级钢。

2、结施03中JL-1、JL-2、JL-3无标高，请明确；
答：JL-1、JL-2、JL-3标高梁底同基础底平。

3、结施13中C、D轴与13、15轴相交处是否有梁，请明确；
答：有梁，断面及配筋同KL8。

4、结施03中2轴两个JC-8不相同，钢筋信息是否相同，请明确；
答：钢筋信息相同。

5、结施13中，除1、2、12、13轴与A、C、D、J轴相交处有柱外，3、5、7、9、11、15轴与A、B、C、D、G、H轴相交处，2、13轴与H轴相交处也有柱，但无这些柱的信息，请明确；
答：此处柱尺寸500x500，配筋12根三级钢直径18，标高从
19.770~23.070，箍筋三级钢8@100(4x4)全高加密。

6、结施13中A、C、D轴的KL8(8)与结施12梁平法施工图中A、C、D轴的WKL4(1)、WKL5(1)是否重叠，请明确；
答：重叠，重叠部分参照结施12。

7、结施13中E轴与1、2、12、13轴相交处是否有梁，请明确；
答：有梁，梁截面尺寸及配筋参照结施10。

8、结施14中A-A剖面图中显示有TL2，但楼梯平面图中无此梯梁的信息，请明确。

答：TL2截面200x300，纵筋三级钢上部3根16下部3根18,箍筋三级钢8@100/200（2）。

合集下载

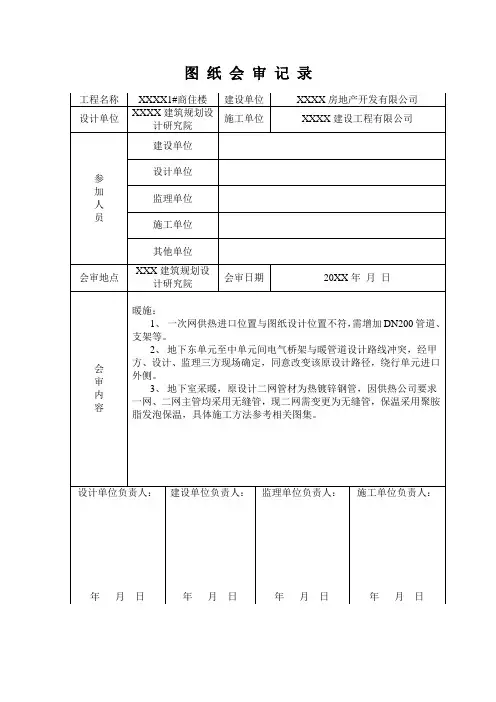

图纸会审记录 附填写示例
