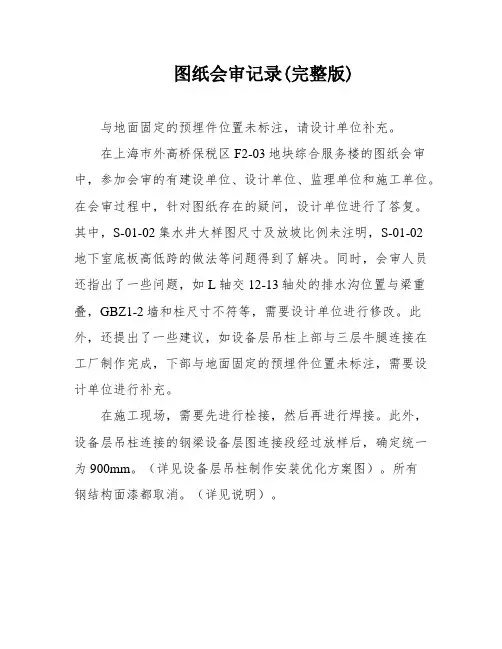

与地面固定的预埋件位置未标注，请设计单位补充。

在上海市外高桥保税区F2-03地块综合服务楼的图纸会审中，参加会审的有建设单位、设计单位、监理单位和施工单位。

在会审过程中，针对图纸存在的疑问，设计单位进行了答复。

其中，S-01-02集水井大样图尺寸及放坡比例未注明，S-01-02
地下室底板高低跨的做法等问题得到了解决。

同时，会审人员还指出了一些问题，如L轴交12-13轴处的排水沟位置与梁重叠，GBZ1-2墙和柱尺寸不符等，需要设计单位进行修改。

此外，还提出了一些建议，如设备层吊柱上部与三层牛腿连接在工厂制作完成，下部与地面固定的预埋件位置未标注，需要设计单位进行补充。

在施工现场，需要先进行栓接，然后再进行焊接。

此外，设备层吊柱连接的钢梁设备层图连接段经过放样后，确定统一为900mm。

（详见设备层吊柱制作安装优化方案图）。

所有
钢结构面漆都取消。

（详见说明）。

组合楼板与核心筒及电梯井的混凝土墙面的连接角钢02-15，使用M16的膨胀螺栓连接，螺栓间距为500mm。

（详见
节点图）。

请确认水施/本工程是否安装了厨房排水管道和空调凝结
水下水管道？
在P-02-01，水施/B2层M-4轴至M-14轴处一个集水井是否能够满足排水要求？
请在XXX所有楼层里的电力桥架、通风管道、消防管道、排水管道的标高要求中，在图纸中标明。

请在XXX电力、通风设计图中标明电力桥架支架和通风
管道的支架制作安装的要求和说明。

为了施工方便，能否在动力电力平面图纸中标出管线的规格？
记录人：时间：2017年2月16日。

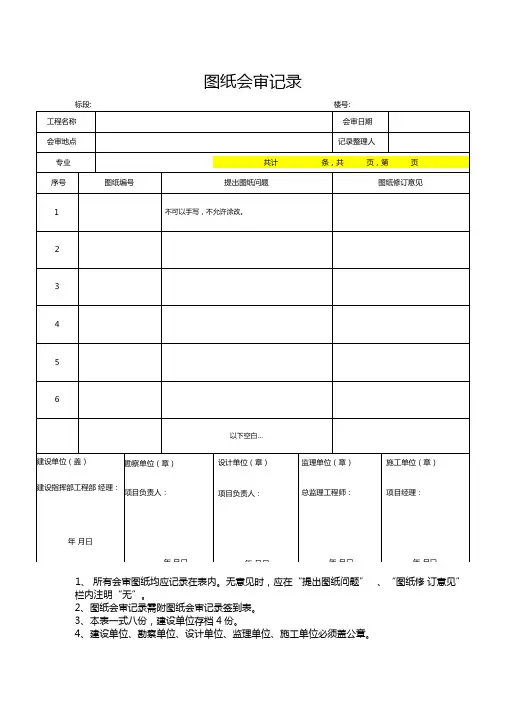

施工图纸会审记录表
