CPS防水技术

高分子复合自粘防水卷材施工方法CPS高分子自粘胶膜（预铺）防水卷材的性能特点一层防水,两道设防,防水效果更可靠。

该卷材兼有高分子防水卷材和自粘卷材的优点，具有很高的抗穿刺、耐侯、自愈、耐高低温等性能，物理性能更优异，化学性能更稳定。

硅酸钙蠕变自粘胶料层采用本公司研制的能与水泥的分子结构形成互穿网络的独特配方,使卷材能与混凝土粘为一体(长期浸水环境下依然密不可分)，有效控制窜水现象，真正实现了防水卷材与防水主体融为一体的目标。

搭接方式灵活。

可根据工程实际情况，选择冷自粘的“胶粘胶”方式或焊接高分子卷材及双面自粘胶带封口等方式。

工法灵活。

施工时可根据工程现场条件选择空铺、机械固定等施工工法，施工更灵活，防水效果更优。

基面要求低，节省工期。

潮湿甚至未找平基面均可施工，无须底涂及预处理,施工自由度高，不受天气影响，可大大节约工期.安全环保。

施工过程无需溶剂和燃料、避免了环境污染和消防隐患，节约了能源。

预铺（外防内贴）填补国内空白，解决历史性难题.CPS高分子自粘胶膜(预铺)防水卷材的应用范围适用于工业与民用建筑的屋面、地下室、桥梁、隧道、水库、人防、军事设施等防水、防渗、防潮工程。

CPS高分子自粘胶膜（预铺)防水卷材施工工艺1、清理基面：清除混凝土基面的灰尘、杂物。

2、大面防水卷材施工按基面形状制定卷材的铺贴顺序,将CPS高分子自粘防水卷材平铺或固定在基面上.卷材长边搭接不小于70mm,短边搭接不小于80mm。

铺至桩头节点部位时，卷材只需铺至桩头根阴角即可，无须上翻至桩头侧面。

3、桩根周围实铺或固定CPS高分子自粘防水卷材：在大面积空铺CPS高分子自粘防水卷卷材时,桩根周围要求机械固定CPS高分子自粘防水卷材。

该实铺部位卷材只需铺贴至桩根圆弧外围阴角部位即可，然后在柱根桩基部位涂刷两道渗透结晶防水涂料。

4、防水层施工完毕后即可进行验收工作,验收合格后方可进行后道工序施工。

5、注意事项：1）CPS高分子自粘防水卷材防水层采用冷作业施工,如有钢筋焊接所产生的火星等，则焊接处卷材面需设临时保护措施。

湿铺防水卷材是专门针对混凝土构件密封防水的功能型卷材, 能在混凝土基层上形成一层牢固不可逆的界面密封反应层,起到涂料防水和卷材防水的双重功效,杜绝窜水现象发生,尤其适用于潮湿或有潮气的防水工程。

它能跟水泥凝胶或现浇混凝土同步反应,通过化学交联和物理卯榫的协同作用牢固地粘结到混凝土上,粘结强度大,持久不可逆,受环境因素影响小。

可以用于地下室和人防工程等。

绿黑交叉膜材料是特制的45°斜向层压的高密度聚乙烯膜,交叉叠压复合多层膜结构,具有高尺寸稳定性,热稳定性,双向耐撕裂性能,高强度和高延伸性。

尤其适用于潮湿或有潮气的高等级防水工程。

三、产品特点A、物理性能：1、钉杆撕裂强度、钉杆水密性比普通面膜更优异。

2、这种湿铺防水卷材比普通防水卷材对钉子等屋面固定件的握裹力更强，且撕裂强度更高。

因为钉子穿过交叉膜时，纵横方向交错的膜对钉子有一个裹覆作用且各方向受力一致，不易撕裂。

而普通薄膜只是纵向强度较高，横向的强度会非常低。

3、优异的抗拉强度及双向的耐撕裂性，耐候性好4、良好的尺寸稳定性，不起皱，防水效果更可靠。

B、施工性能：1、卷材与结构粘结牢固，卷材出现任何局部破坏，水都会被限定在很小的范围内，不窜流。

即使出现个别渗漏，则渗漏点也会与破坏点一致，便于检修。

自粘层**特色“自愈功能”可使局部受穿刺点自行愈合。

2、对施工环境的适应性更好。

潮湿基层可施工，无须底涂、溶剂、燃料，既能保证工期又避免了环境污染，对施工环境友好。

3、采用苹果绿面膜。

对比用银白色面膜能消除光污染。

4、高分子湿铺防水卷材能适应炎热和寒冷地区的气候变化，在异形部位也能形成良好的黏贴而不会出现空鼓。

表层结构为维罗朗薄膜，采用交叉叠压技术，高强高韧，强度比普通膜大得多，延伸率是PET膜的3倍以上；能有效抵抗防水施工过程中，防水材料表面经受铁镐划冲、重物坠落等外力因素作用的影响；四、适用范围(1)、各类地下工程的防水抗渗，如地下室、人防工程、地铁等防水工程。

1.编制根据《地下工程防水技术规范》 GB50108---《地下防水工程质量验收规范》 GB50208---《建筑产品选用技术》专项图集 CPXY-J260华北标BJ《建筑构造专项图集》 11BJZ67华北标BJ系列《建筑构造通用图集》 12BJ1-1《预铺/湿铺防水卷材》 GB/T23457-2.施工准备及产品简介2.1.材料准备防水主材：“金雨衣”牌1.5mm厚CPS反映粘结型高分子湿铺防水卷材（双面粘）。

防水辅材：一般硅酸盐水泥（P.O 42.5以上）、密封膏等。

2.2.机具准备2.3.防水主材产品优势2.3.1.能跟混泥土反映粘结，长在一起，形成一层牢固不可逆旳界面密封反映层（类似涂料层），起到涂料和卷材防水旳双重功能，杜绝窜水现象发生；2.3.2.兼具SBS、APP、自粘卷材耐高下温、蠕变抗裂、抗老化等优秀能：3.冬季施工措施3.1.冬季施工时间划分冬季施工时间：室外日平均气温持续5天低于5℃为冬季施工开始日期；室外日平均试问持续5天高于5℃，为冬季施工结束日期。

施工现场应于11月末项目部专职实验测温员开始对室外温度进行测温，拟定为冬季施工旳起、止日期。

施工中加强测温工作，遇天气较大变化，再调节冬季施工日期及时间段。

3.2.冬季防水层施工质量保证措施3.2.1.材料保护规定及措施：为避免雨淋雪盖防水材料，防水材料集中堆放、用彩条布等风挡保护，现场领用未用完旳防水材料，收工前应集中收拢，并用彩条布或草帘子覆盖保护。

3.2.2.基面规定及措施：冬季施工时，基面不得有积雪、结冰状况。

应在防水基面移送前清理干净。

再办理工作面交接手续。

3.2.3.施工时间规定及措施：每天施工时，应避开当天施工温度最低旳时间段施工（即每天宜在北京时间9时～16时施工）。

3.2.4.安排岗位人员提前一星期关注天气预报，及时接受天气预报，避免寒流忽然袭击。

3.2.5.施工人员旳冬季防护用品必须提前筹划并预先备齐，按规定及时发放。

（外防内贴）
种植屋面（无保温层）
种植屋面（有保温层）
种植屋面（有保温层）
种植屋面（有保温层）
地下工程防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次33
地下工程细部节点防水构造图集号
地下工程细部节点防水构造图集号
审核校对设计页次35
综合管廊防水构造图集号
注：1、管廊变形缝，后浇带，施工缝，穿墙螺杆、阴阳转角等相似部位防水构造参照地下室相应做法。

2、地铁、隧道等市政防水工程相似部位防水构造参照地下室、管廊相应做法。

综合管廊防水构造图集号
审核校对设计页次38
综合管廊防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
倒置式屋面工程细部节点防水构造图集号
注：1.当女儿墙高度小于500时，也可将附加防水层提高到女儿墙压顶下沿。

2.立墙卷材保护层施工时应加设钢丝网。

正置式屋面工程细部节点防水构造图集号
审核校对设计页次45
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号
正置式屋面工程细部节点防水构造图集号。

CPS-CL反应粘结型高分子湿铺防水卷材施工工法完成单位：江苏省华建建设股份有限公司主要完成人：吴碧桥石伟国刘秋生谢文华刘成1 前言1. 1 随着建筑业技术水平的不断提高和城市用地的日益紧张，为提高建筑用地率，城市建筑的高度在不断创新，地下室的深度也在不断延伸，功能也日益复杂，地下室虽然增加了人们的使用空间，但是却存在防水差、采光难、通风难等问题；地下室防水问题直接影响地下室的使用寿命乃至建筑的寿命，地下室防水对保证建筑物的整体结构安全具有重要意义。

1. 2 目前，国内建筑市场90%以上的建筑都是混凝土建筑，混凝土建筑的防水主要是针对大面积防水和节点防水。

混凝土结构本身多孔隙裂缝，且含水率高，施工环境复杂，传统防水材料常会因环境湿热循环、水汽溶胀、基层运动等因素的影响，难与与混凝土基面有效粘结，不能起到密封防水的作用，易破一点，窜一片，导致整个防水系统失败。

混凝土建筑除了大面积的防水外，还存在很多节点部位防水，如各种角、各种缝、各种穿墙管、各种预埋件、各种收头等，这些部位结构复杂，材料膨胀系数也不同，容易应力集中，造成界面处开裂、脱落，而且施工环境潮湿、潮气，传统的防水材料很难在此处做到密封防水，因此节点防水被公认为防水工程的难点、薄弱点和关键点，稍有疏忽，就可能留下工程渗漏的隐患。

虽然建筑市场防水产品品种琳琅满目，但就其强度、延伸率、抗冲击性、抗刺穿性能等表现确是差强人意，致使我国目前建筑工程渗透率居高不下。

我公司承建的“翡翠海岸花园”工程，地下室1层，基坑面积近30000m2，本工程属于填海区，濒临海边，常年地下水位相对标高为-4.200m（相对标高），地下水极为丰富。

对如何能够做好地下室抗渗防裂，避免以往防水材料由于受湿热循环、水热溶胀、基层运动影响，出现窜水、漏水、起鼓等现象，展开了深入研究。

1. 3 结合市场的实际情况和防水施工特点，同时响应新材料、新技术、新工艺的应用，“翡翠海岸花园”等项目引用了由广西金雨伞防水装饰有限公司自主研发的专门为解决普通防水卷材与混凝土粘结过程中因湿热循环、水热溶胀、基层运动影响，产生脱粘、起鼓等问题而开创的独特粘结技术，同时针对混凝土密封防水，能与混凝土基层形成密封层，起到涂料防水和卷材防水的双重功效为核心技术的CPS-CL反应粘结型高分子湿铺防水卷材，此防水卷材被已通过中华人民共和国住房和城乡建设部评估论证（建科评[2010]020号），获国家科技创新基金的立项扶持（国科发计字[2010]280号）。

CPS反应粘结型湿铺防水卷材施工方案科学实验中心大楼地下室防水施工专项方案XXX大楼地下室防水施工方案编制人：审核人：审批人：XXX二○一三年十月XXX大楼地下室防水施工专项方案目录一、编制依据----------------------------------------------------------------（3）二、工程概况----------------------------------------------------------------（3）三、施工进度计划----------------------------------------------------------（3）四、地下室防水工程施工方案-------------------------------------------（4）五、施工注意事项----------------------------------------------------------（9）六、成品保护措施----------------------------------------------------------（10）XXX大楼地下室防水施工专项方案一、编制依据（一）根据GB－2011《地下室防水工程质量验收规范》（二）根据GB-2008《地下工程防水技术规范》（三）根据设计图纸、图集及业主对工程质量要求进行编制二、工程概况本工程为XXX大楼，建设单位为XXX，设计单位XXX，勘察单位为XXX，监理单位为XXX。

拟建建筑场地位于XXX临桂新校区内，地面标高为154.84～156.5m。

该项目总建筑面积为.76㎡，其中地下室建筑面积1341.66㎡，建筑占地面积2238.69㎡，建筑高度为36.6m，地上8层，地下1层，地下车库设计停车位23个。

该地下室防水工程采用CPS反应粘结型湿铺防水卷材。

三、施工进度计划（一）施工段的划分结合工程详细情况，分两个施工段流水作业。

浅谈 CPS 防水特点分析及处理措施胡远锋中铁建设集团有限公司摘要：文章通过具体分析CPS卷材的的优点及缺点，并结合实际工程制定了相应的解决措施，从而提高了经济效益以及保证了防水的施工质量。

希望以此为类似建筑工程起到参考和借鉴的作用。

关键词：反应粘接型；特点；措施1 CPS-CL卷材防水概述CPS-CL反应粘结型高分子湿铺防水卷材（CPS卷材防水）在水泥素浆或现浇混凝土固化的过程中能与水泥凝胶反应粘结，形成一层牢不可逆的界面反应密封层，起到涂料和卷材防水的双层功效，使卷材与结构融为一体，杜绝了串水现象发生。

2 工程概况项目建筑面积为64611m2,共28栋别墅、六栋高层和一个地下车库。

高层结构地下2层，地上26层，别墅地上共4层。

本工程设计防水为SBS改性沥青防水卷材，后经设计变更改为CPS卷材防水，其中高层和车库基础底板、地下室外墙为1.5厚CPS卷材防水，地下车库顶板为1.5厚CPSCPS卷材防水（耐根穿刺）+1.0厚水泥基渗透结晶型防水涂料，屋面采用1.5厚CPSCPS卷材防水＋1.0厚水泥基渗透结晶型防水涂料，CPS-CL防水累计施工面积49800㎡。

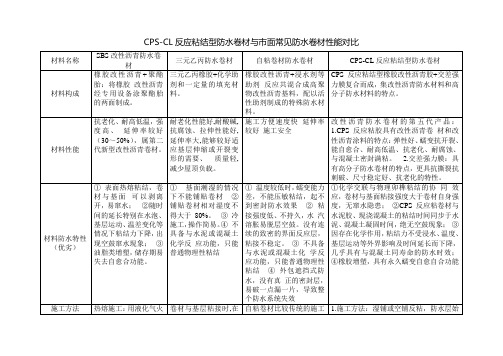

3 CPS-CL卷材防水优缺点分析3.1 施工工艺优缺分析表1：工艺优缺点分析3.2综合分析由以上各对比分析可以看出：CPS卷材防水在耐热性、低温柔性以及接缝剥离强度上没有SBS卷材防水效果好、冬季施工反应时间久、卷材厚度较薄不利于成品保护。

但应用在较为普通的住宅类建筑，没有复杂的地下环境条件下，施工过程加强对CPS卷材防水的施工监管和质量的控制等措施，基本可改善以上不足，加之CPS防水的工程造价要远远的低于SBS防水卷材。

使其在本项目的综合性能方面要高于SBS防水卷材，故本工程在防水工程潜亏的情况下决定更改防水做法。

4 CPS-CL卷材防水缺点应对措施4.1铺设受水电专业的影响较大施工期间加强与水电专业的沟通，施工前三天有项目工程室召开施工前组织会，会上则明确施工期间加强水电保证工作。

新疆克拉玛依市独山子区西九公里物流园土地储备项目第五标段项目防水专项施工方案编制人：审核人：审批人：新疆博际建筑工程有限责任公司二零一九年七月目录一：编制依据 (3)二：工程概况 (3)三：材料介绍 (4)四：施工准备 (5)五：施工方法 (5)六、成品保护 (10)一、编制依据《建筑工程施工质量验收统一标准》GB50300-2013《建筑地基基础工程施工质量验收规范》GB50202-2002《地下工程防水技术规范》GB50108-2008《地下防水工程施工质量验收规范》GB50208-2011二、工程概况工程名称：西九公里物流园土地储备项目第五标段项目建设地点：克拉玛依市独山子区，北面至G312国道，西面、难免临供应总库铁路专用线、东接G217国道。

建设单位：独山子区工程建设管理局设计单位：新疆市政建筑设计研究院有限公司地勘单位：新启程岩土工程勘察设计有限公司监理单位：新疆建科智诚工程咨询有限公司施工单位：新疆博际建筑工程有限责任公司承包范围：消防水池、围墙、拆迁加油站、大门等工程清单所包含的内容工程的建筑、结构情况建筑概况各幢单体建筑、构筑物面积、建筑层数及结构形式见下表：构、建筑物名称构、建筑面积（m²）层数结构形式大门64.5m²一层框架1#消防水池604.47 m²构筑物2#消防水池604.47 m²构筑物1、根据设计图本工程防水卷材采用CPS反应粘结型高分子湿铺防水卷材。

2、建筑外采用全封闭防水,构造做法如下：侧墙:详新16J/T209第2页,侧墙1大样。

底板:详新16J/T209第1页,底板1大样。

顶板:详新16J/T209第3页,顶板1大样。

穿墙管防水构造:详新16J/T209第7页,2大样。

水池内侧防水详见：新16J/T209第27页,水池底板和水池侧墙大样。

三、材料介绍CPS反应粘结型高分子湿铺防水卷材1、产品技术特点及结构CPS反应粘结型高分子湿铺防水卷材是基于金雨伞防水公司拥有的CPS反应粘专利技术而生产，是专门针对混凝土构件密封防水的功能型卷材，它能跟水泥凝胶或现浇混凝土同步反应，通过化学交联和物理卯榫的协同作用（Chemical Bonding and Physical Crosslinking Synergism，简称CPS）牢固地粘结到混凝土上，粘结强度大、持久不可逆，受环境因素影响小。

浅析CPS反应粘结型湿铺防水卷材施工摘要：本文主要结合具体工程，介绍cps反应粘结型湿铺防水卷材特点与施工关键技术。

关键词：地下室；防水；防水卷材；工程造价一、工程概况榕树小区c标段建筑物共4栋，地上18层，地下1层，地下总建筑面积约8854.25 m2。

工程为二级复杂场地,岩土工程堪察等级为乙级。

拟建场地设计地面整平标高约为黄海高程372.10-372.40m，基坑开挖深度为7.2—8.2m。

现场周边建筑物、道路有一定距离，具备放坡条件，采用坡度值1：1、1：1.1放坡，基坑支护经设计院设计、专家论证采用喷射混凝土面层c20，厚50（内挂18#＠20×20钢丝网）整体护壁，地下水位较高。

防水卷材选用原有设计要求防水卷材采用2厚au3防水卷材两道，细石砼c20一道50mm厚作为保护层。

此设计防水卷材施工工序多、工期长、工程造价成本大、而au3防水卷材本身寿命不够好、防水效果也不太理响，同时由于本工程是当地的保障房项目，工期紧，建设单位想提前竣工，要求施工单位寻找新型的防水卷材，发现3mm厚cps反应粘结型湿铺防水卷材符合工程要求，工序简单、工期短、无需细石混凝土保护层大大减少工程造价。

粘接原理：cps反应粘结型湿铺防水卷材在改性胶料中加入改性剂“m”，使防水卷材与基面发生化学交联和物理卯榫的协同作用，在防水卷材与混凝土之间形成“互穿网络式”界面结构，从而达到结合紧密、牢固、不可逆的“皮肤式”防水结构层。

2、应用特点：2.1对基层要求低，不受天气及基层潮湿影响，雨季施工及赶工期工程有其独特的优势。

2.2用水泥素浆粘贴，可在潮湿基面施工，基面平整度要求较低，能配合赶工期。

2.3防水材料在工厂机械成型，厚度均衡，质量稳定。

2.4柔性卷材底面与膏状水泥素浆能充分接触，通过与水泥素浆固化反应及吸附，达到“皮肤式”满粘效果，具有粘结牢固，避免漏水窜水。

防水质量可靠，维护简便，满足不同气候及不同防水等级的防水工程。
