MSA第三版测量系统分析简介测量系统分析（Measurement System Analysis，简称MSA）是一种常用的质量管理工具，用于评估和改进测量过程的准确性、可靠性和稳定性。
MSA被广泛应用于制造业和服务业的质量控制和改善活动中。
本文档将介绍MSA第三版的相关内容，包括定义、目的和方法。
定义测量系统分析（MSA）是指对用于测量和检测产品或过程特性的测量系统进行评估和改进的过程。
它旨在衡量测量系统的准确度、可靠性和稳定性，以确定是否需要进行校准、调整或修复。
测量系统包括硬件（例如仪器、设备和工具）和软件（例如计算机程序和数据处理系统）。
目的测量系统是生产和控制流程中至关重要的一部分。
如果测量系统本身存在问题，将无法准确评估和改善产品或过程的性能。
因此，MSA 的主要目的是评估和改进测量系统的可靠性和稳定性，确保其提供准确和一致的测量结果。
通过进行MSA分析，可以得到关于测量系统变异性的量化评估，以便制定合适的改进措施。
方法1. MSA概述MSA第三版在前两版的基础上进行了进一步的改进和完善。
它提供了一种更全面和统一的方法，用于评估和改进各种类型的测量系统，包括连续型测量、计数型测量和属性型测量。
MSA第三版还引入了新的概念和指南，使其更适用于现代化的生产过程。
2. MSA方法步骤MSA第三版方法包括以下步骤：（1）确定测量对象首先需要明确需要评估的测量对象，即产品或过程的性能特性。
（2）选择测量系统根据测量对象的特性和要求，选择适当的测量系统。
测量系统可以是一个仪器、设备或工具，也可以是一个软件或数据处理系统。
（3）评估测量系统的准确度使用不同的方法，如重复性和再现性分析、测量偏差分析和测量方差分析，来评估测量系统的准确度。
（4）评估测量系统的可靠性通过比较不同测量系统的测量结果，评估测量系统的可靠性。
常用的方法包括相关性分析、可靠性指标计算和误差检测。
（5）改进测量系统根据评估结果，制定和实施改进措施，以提高测量系统的准确性和可靠性。
0-150mm游标卡尺不确定度评定1 目的保证检测数据的准确可靠，确保正确的量值传递。
2 适用范围适用于本中心试验室0-150mm游标卡尺检测结果扩展不确定度的计算。
3 不确定度的评定步骤3.1测量方法用0—150mm游标卡尺直接测量被测样品。
3.2数学模型Lx = L式中：Lx—被检测样品的数值mmL-游标卡尺显示数值mm3.3标准不确定度A类评定选取三个不同尺寸的样品分别进行6次重复测量，并用贝塞尔公式计算实验标准偏差。
选取一个样品长度为40mm测试数据见下表：选取一个样品长度为80mm测试数据见下表:选取一个样品长度为120。
4mm测试数据见下表：实际检测中只进行一次试验，则测量重复性导致的测量不确定度为：样品长度为40 mm 时： u 1=s=0。
015mm 样品长度为80mm 时： u 2=s=0.011mm 样品长度为120。
4 mm 时：u 3=s=0.018mm3。
4 标准不确定度B 类评定带表游标卡尺示值不确定度为：由校准证书知道， u 95=0.02mm,k=2，则： u 4=u 95/k=0.02/2=0。
01mm3.5 灵敏度计算C=∂Lx/∂L =1 3。
6计算合成标准不确定度各输入量之间互不相关，因此样品长度为40 mm 时: 018mm .02421=+=u u u c 样品长度为80mm 时: 015mm .02422=+=u u u c 样品长度为120.4 mm 时： 02mm .02423=+=u u u c3。
7扩展不确定度的计算样品长度为40mm 时： U=ku c =0。
036mm （取包含因子k=2.12,置信概率P=95%） 样品长度为80mm 时： U=ku c =0。
03mm （取包含因子k=2。
12，置信概率P=95％) 样品长度为120.4mm 时： U=ku c =0.04mm （取包含因子k=2.12,置信概率P=95％)4 不确定度的报告结果样品长度为40mm 时：U=0。
XXXX有限公司测量系统分析（MSA）指导书文件编号：版本：编制：审核：批准：XXX有限公司发布测量系统分析（MSA）作业指导书1目的：评价整个测量系统（即操作、程序、量具、设备、软件及操作人员的集合）是否具有可接受的测量水平，判定该测量系统是否适用。

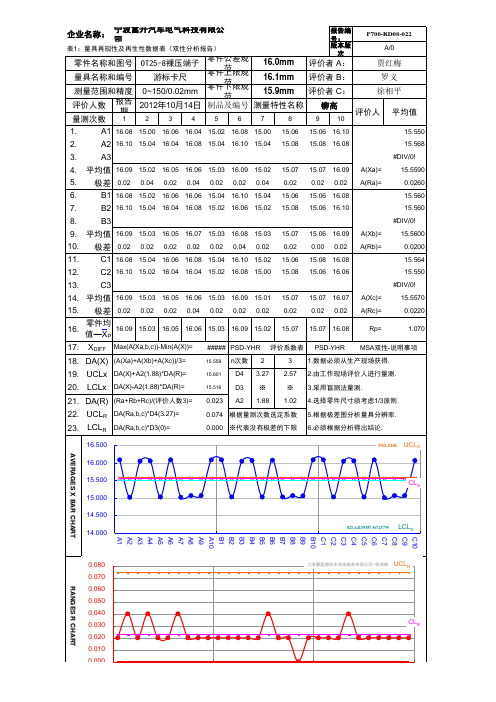

2确定方法：2.1计量型量具（如游标卡尺）采用均值和极差法研究量具的重复性和再现性。
2.2计数型量具（如通止规），采用信号探测法或假设检验分析法研究。
2.3根据类型确定相应的计量型或计数型量具或设备，选择相应的研究方法3测量设备选购3.1测量系统必须有足够的灵敏性：3.1.1仪器要具有足够的分辨力：应至少保证仪器的分辨力能将公差分成十份或更多，即第一准则应至少是被测范围的十分之一，最好是保证为过程变差的十份之一。
3.1.2仪器要具有有效的分辨力：应保证仪器对所探测的产品或过程变差在一定的应用及环境下的变化具有足够的灵敏性。
3.2测量系统必须是稳定的：3.2.1在重复性的条件下，仪器变差只归因于普通原因而不是特殊原因。
3.2.2测量分析者必须经常考虑到仪器的稳定性对实际应用和统计的重要性。
3.3统计特性（误差）在预期的范围内一致，并足以满足测量的目的（产品或过程控制）。
4测量系统分析过程4.1采用均值和极差法研究量具的重复性和再现性指导：4.1.1准备工作：4.1.1.1确定评价人数量、被测零件、样品数量及重复读数次数。
4.1.1.1.1评价人：应从日常操作该仪器的人中选择，并且采用盲测（即选定评价人事先不知道本次研究事件），评价人数量至少为3人。
4.1.1.1.2被测零件：零件应从过程中选取并能代表整个工作范围。
对会直接影响测量结果的缺陷零件不应选用。
4.1.1.1.3样品数量和重复读数次数：零件样品数量至少应为5个，重复读数次数即试验次数至少为2次。
对每一个零件进行编号、定位。
注：对大或重的零件可选较少的样品和较多试验次数4.1.1.2制定操作程序和应用表格4.1.1.2.1确保每一位评价人都采用相同的方法，按规定的测量步骤测量特征尺寸。
