测量系统分析MSAGRR

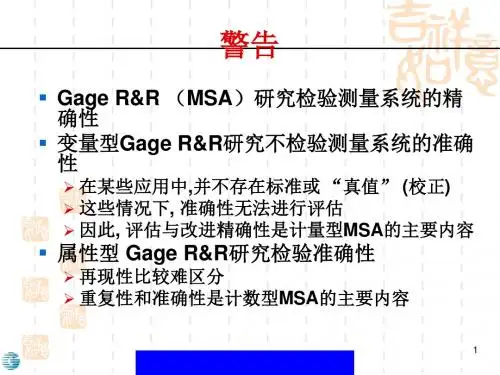

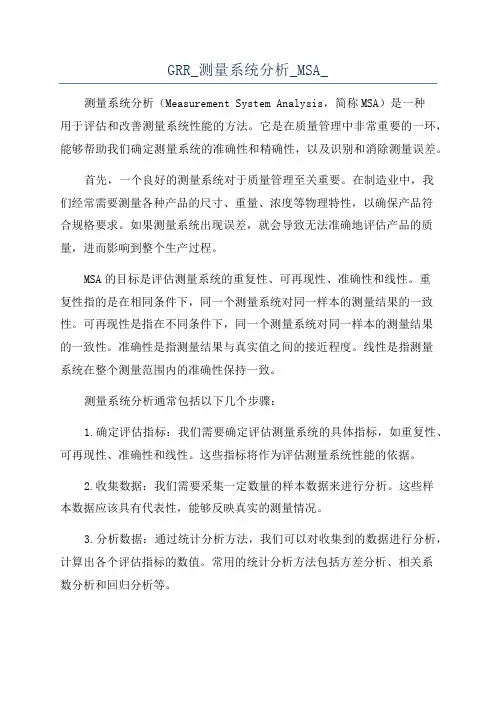

GRR_测量系统分析_MSA_测量系统分析（Measurement System Analysis，简称MSA）是一种用于评估和改善测量系统性能的方法。

它是在质量管理中非常重要的一环，能够帮助我们确定测量系统的准确性和精确性，以及识别和消除测量误差。

首先，一个良好的测量系统对于质量管理至关重要。

在制造业中，我们经常需要测量各种产品的尺寸、重量、浓度等物理特性，以确保产品符合规格要求。

如果测量系统出现误差，就会导致无法准确地评估产品的质量，进而影响到整个生产过程。

MSA的目标是评估测量系统的重复性、可再现性、准确性和线性。

重复性指的是在相同条件下，同一个测量系统对同一样本的测量结果的一致性。

可再现性是指在不同条件下，同一个测量系统对同一样本的测量结果的一致性。

准确性是指测量结果与真实值之间的接近程度。

线性是指测量系统在整个测量范围内的准确性保持一致。

测量系统分析通常包括以下几个步骤：1.确定评估指标：我们需要确定评估测量系统的具体指标，如重复性、可再现性、准确性和线性。

这些指标将作为评估测量系统性能的依据。

2.收集数据：我们需要采集一定数量的样本数据来进行分析。

这些样本数据应该具有代表性，能够反映真实的测量情况。

3.分析数据：通过统计分析方法，我们可以对收集到的数据进行分析，计算出各个评估指标的数值。

常用的统计分析方法包括方差分析、相关系数分析和回归分析等。

4.判断结果：根据评估指标的数值，我们可以判断测量系统的性能水平。

如果测量系统的重复性和可再现性良好，准确性和线性也在可接受的范围内，那么我们可以认为测量系统具备良好的性能。

5.改善措施：如果测量系统的性能不符合要求，我们可以采取一些改善措施来提高测量系统的性能。

例如，可以对测量设备进行校准和调整，培训测量人员的技能，优化测量程序等。

总结起来，测量系统分析是质量管理中的重要环节，能够帮助我们评估和改善测量系统的性能。

通过MSA，我们可以确定测量系统的重复性、可再现性、准确性和线性等指标，从而确保测量结果的准确性和可靠性。

M S A测量系统重复性与再现性G R RHessen was revised in January 2021MSA测量系统重复性与再现性GR&R分析摘要：是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分, 而测量系统误差的重复性和再现性由GR&R 研究确定。

由精确度、稳定度、重复性、再现性合并而成,其中重复性跟再现性简称为GR&R,其目的是借助量具量测数据，验证量具是否可靠,是否好用,还可以计算出量具的量测误差；1.重复性（Repeatability ）：当同一零件的同一种特征由同一个人进行多次测量时变异的总和。

说明:其实验数据必须符合以下条件:同一人员、同一产品、同一环境、同一位置、同一仪器、短期时间内.2.再现性（Reproducibility ）：当同一零件的同一种特征由不同的人使用同一量具进行测量时，在测量平均值方面的变异的总和。

说明:其实验数据必须符合以下条件: 不同人员同一产品、不同环境、不同位置、不同仪器、较长时间段.什么时候才需要进行GR&R分析对于需进行GR&R分析的测量系统,一般在以下三种情况下要进行GR&R分析:首次正式使用前每年一次的保养时故障修复后GR&R分析方法1.准备检查员人数：一般为3人。

当以前分析时的GR&R值低于20%时，也可为2人。

试验次数：与检查员人数相同，即两人时为每人两次，三人时为每人3次。

零件数量：一般选10个可代表覆盖整个工序变化范围的样品。

当以前分析时的GR&R值低于20%时，也可选5个。

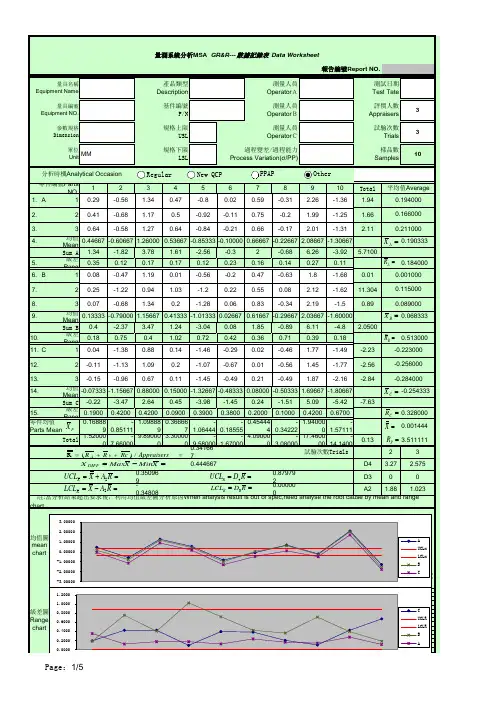

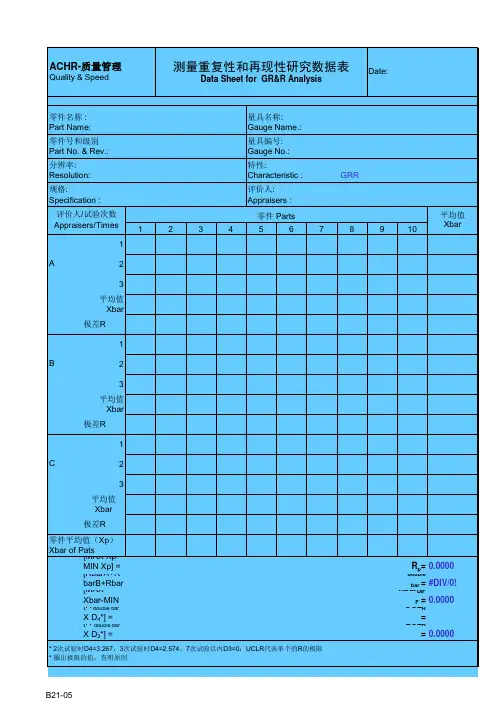

2.实施第一名检查员以随机方式对所给的零件进行第一次测量，将测量结果填入表格第二列。

然后第二名检查员同样以随机方式对这些零件进行第一次测量，将测量结果填入表格第六列。

第三名检查员做法相同，将测量结果填入表格第十列。

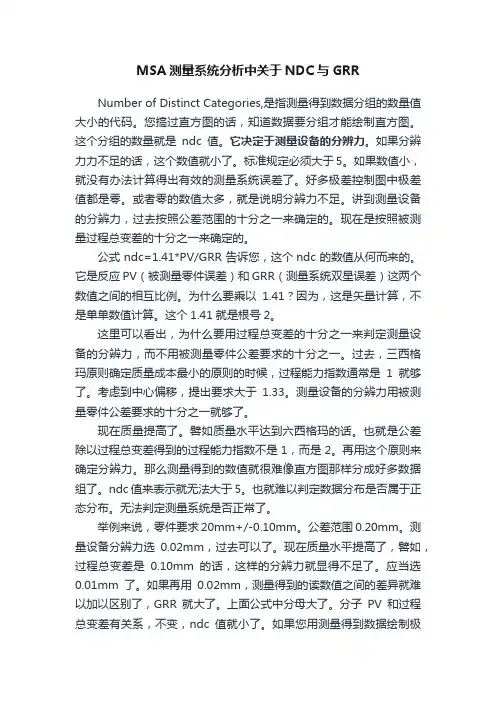

MSA测量系统分析中关于NDC与GRRNumber of Distinct Categories,是指测量得到数据分组的数量值大小的代码。

您搞过直方图的话，知道数据要分组才能绘制直方图。

这个分组的数量就是ndc值。

它决定于测量设备的分辨力。

如果分辨力力不足的话，这个数值就小了。

标准规定必须大于5。

如果数值小，就没有办法计算得出有效的测量系统误差了。

好多极差控制图中极差值都是零。

或者零的数值太多，就是说明分辨力不足。

讲到测量设备的分辨力，过去按照公差范围的十分之一来确定的。

现在是按照被测量过程总变差的十分之一来确定的。

公式 ndc=1.41*PV/GRR 告诉您，这个ndc 的数值从何而来的。

它是反应PV（被测量零件误差）和GRR（测量系统双星误差）这两个数值之间的相互比例。

为什么要乘以1.41？因为，这是矢量计算，不是单单数值计算。

这个1.41就是根号2。

这里可以看出，为什么要用过程总变差的十分之一来判定测量设备的分辨力，而不用被测量零件公差要求的十分之一。

过去，三西格玛原则确定质量成本最小的原则的时候，过程能力指数通常是1就够了。

考虑到中心偏移，提出要求大于1.33。

测量设备的分辨力用被测量零件公差要求的十分之一就够了。

现在质量提高了。

譬如质量水平达到六西格玛的话。

也就是公差除以过程总变差得到的过程能力指数不是1，而是2。

再用这个原则来确定分辨力。

那么测量得到的数值就很难像直方图那样分成好多数据组了。

ndc值来表示就无法大于5。

也就难以判定数据分布是否属于正态分布。

无法判定测量系统是否正常了。

举例来说，零件要求20mm+/-0.10mm。

公差范围0.20mm。

测量设备分辨力选0.02mm，过去可以了。

现在质量水平提高了，譬如，过程总变差是0.10mm的话，这样的分辨力就显得不足了。

应当选0.01mm了。

如果再用0.02mm，测量得到的读数值之间的差异就难以加以区别了，GRR就大了。

上面公式中分母大了。

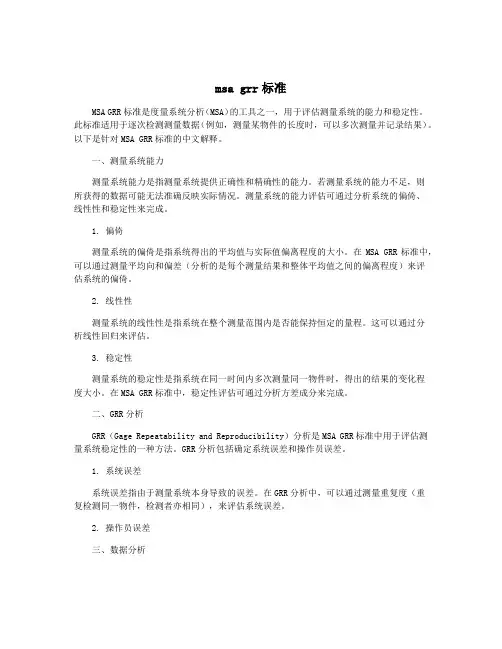

msa grr标准MSA GRR标准是度量系统分析（MSA）的工具之一，用于评估测量系统的能力和稳定性。

此标准适用于逐次检测测量数据（例如，测量某物件的长度时，可以多次测量并记录结果）。

以下是针对MSA GRR标准的中文解释。

一、测量系统能力测量系统能力是指测量系统提供正确性和精确性的能力。

若测量系统的能力不足，则所获得的数据可能无法准确反映实际情况。

测量系统的能力评估可通过分析系统的偏倚、线性性和稳定性来完成。

1. 偏倚测量系统的偏倚是指系统得出的平均值与实际值偏离程度的大小。

在MSA GRR标准中，可以通过测量平均向和偏差（分析的是每个测量结果和整体平均值之间的偏离程度）来评估系统的偏倚。

2. 线性性测量系统的线性性是指系统在整个测量范围内是否能保持恒定的量程。

这可以通过分析线性回归来评估。

3. 稳定性测量系统的稳定性是指系统在同一时间内多次测量同一物件时，得出的结果的变化程度大小。

在MSA GRR标准中，稳定性评估可通过分析方差成分来完成。

二、GRR分析GRR（Gage Repeatability and Reproducibility）分析是MSA GRR标准中用于评估测量系统稳定性的一种方法。

GRR分析包括确定系统误差和操作员误差。

1. 系统误差系统误差指由于测量系统本身导致的误差。

在GRR分析中，可以通过测量重复度（重复检测同一物件，检测者亦相同），来评估系统误差。

2. 操作员误差三、数据分析在完成GRR分析后，需要对测量数据进行统计分析。

以下是MSA GRR标准中常用的数据分析方法：1. Cp和Cpk指标：可用于衡量测量系统的能力是否足够，以满足产品或过程的规格要求。

2. 误差图：可以帮助用户直观地评估测量系统的稳定性和误差。

3. 方差分析（ANOVA）：可用于确定系统误差和操作员误差及其交互作用的大小。

综上所述，MSA GRR标准是一种用于评估测量系统能力和稳定性的方法。

通过对系统偏差、线性性和稳定性进行评估，以及GRR分析和数据分析，可以获得全面的测量系统能力信息。

测量系统分析MSAGRRMSA(测量系统分析)GRR(重复性与再现性)是一种统计方法，用于评估测量系统的准确性和可靠性。

在质量控制和过程改进中，准确的测量是确保产品或过程符合规范要求的关键因素。

本文将详细介绍MSAGRR的概念、目的、步骤以及如何进行数据分析。

一、MSAGRR概念MSAGRR是通过测量系统进行多次测量，并评估测量数据重复性和再现性的一种方法。

重复性是指在相同条件下，同一测量人对同一测量对象进行多次测量得到的结果的一致性；再现性是指在相同条件下，不同的测量人对同一测量对象进行多次测量得到的结果的一致性。

MSAGRR利用统计分析的方法确定各个组成部分对测量结果的影响程度，进而评估测量系统的准确性和可靠性。

二、MSAGRR目的MSAGRR的目的是评估测量系统的准确性和可靠性，确定测量系统是否适用于特定的质量控制和过程改进需求。

通过进行MSAGRR分析，可以识别出测量系统中的问题，进而采取相应的措施进行改进，以提高测量数据的准确性和可靠性。

三、MSAGRR步骤1.确定测量目标：明确需要评估的测量系统和测量对象，明确需要测量的特定要素。

2.收集数据：选择代表性的样本，并由多个测量人在相同条件下对同一测量对象进行多次测量。

每个测量人至少进行10次测量。

3.分析数据：使用统计软件和工具对收集到的数据进行分析，包括计算测量系统的重复性、再现性和误差等指标。

4.判断测量系统的准确性和可靠性：根据分析结果，判断测量系统是否满足质量控制和过程改进的要求。

5.提出改进建议：如果分析结果显示测量系统存在问题，需要提出相应的改进建议，并采取相应的措施进行改进，以提高测量系统的准确性和可靠性。

四、数据分析MSAGRR的数据分析主要包括以下几个方面：1.重复性和再现性分析：分别计算测量系统的重复性和再现性指标。

重复性指标通常采用方差分析方法进行计算，包括组内变异和总变异；再现性指标通常采用方差分析方法进行计算，包括测量人变异和总变异。

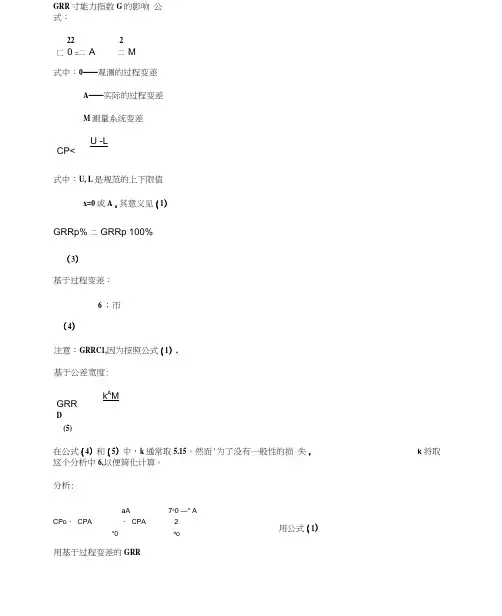

GRR寸能力指数G的影响公式：22 2匚0 =二A 二M式中：0——观测的过程变差A——实际的过程变差M测量系统变差U -LCP<式中：U, L是规范的上下限值x=0或A，其意义见（1）GRRp% 二GRRp 100%（3）基于过程变差：6 ；帀（4）注意：GRRC1,因为按照公式（1）,基于公差宽度:k A MGRRD(5)在公式（4）和（5）中，k通常取5.15。

然而'为了没有一般性的损失，k将取这个分析中6,以便简化计算。

分析:aA 7c0 —° ACPo ・ CPA ・ CPA 2用公式（1）°0a o用基于过程变差的GRRCpo =CpA m 4——=CpA J —GRR 2OQ （6 ' 用基于公差宽度的GRRCpo =CPA J ・(CpoGFW（7 1图押：盧■的和实际的t?p （基于过程〉用公式（4） (6)CP A 二〒 Cpo1 ・ GRR2 1叫CP Q 因此：用公式（2）和（5）J-(Cpo GRR)2图表分析：根据公式（6），考虑到Cpx 和Cp 。

直线族为:0.6 2.6*20：观测与实际Cp值的对比%GRR 70% 60% 50%观测Cp5.0……00 40：观测Cp与实际Cp （基于公差）2.0-•B■■ ■■■■ an aa aa ■■■■■ MB OB «B■■ «■ am as «B OB OB■■OB OB SB ■■as OB■■ ■■ ■■ ■■as as as ■■ ■■ ■■ ■■OB «B as ■■ MB ■■■■0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.0。

MSA GRR计算公式
MSAGRR是一种用于衡量测量系统可靠性的方法。

GRR代表了GaugeRepeatabilityandReproducibility，即重复性和再现性。

MSA GRR计算公式是一种用于计算GRR的公式，它可以帮助我们了解测量系统的精度和可靠性。

MSA GRR计算公式包括以下几个要素：
1.测量系统误差：包括重复性误差和再现性误差。

重复性误差是指在相同条件下，同一测量员使用同一测量工具进行多次测量时，所得结果的差异。

再现性误差是指在不同条件下，不同测量员使用同一测量工具进行测量时，所得结果的差异。

2.零件离散程度：用于衡量被测零件的离散程度，其值越大表示测量系统所测量的零件变化范围越大。

3.相对扩大误差（%R&R）：用于计算测量系统的可靠性，其值越小表示测量系统越可靠。

MSA GRR计算公式为：
%R&R = （GRR/总变差）× 100%
其中，GRR = 2.5 ×（测量系统误差/零件离散程度）
总变差 = 6 ×（测量系统误差/零件离散程度）
通过这个公式，我们可以计算出测量系统的可靠性水平，以便进行必要的改进和优化。

在实际运用中，我们应该根据实际情况选择合适的数据采集方法和样本数量，以尽可能减小误差和提高测量系统的可靠性。
