绝缘阻抗测试

绝缘电阻测试意思绝缘电阻测试是一种常用的电气安全测试方法，用于评估和检测电气设备、电线电缆和绝缘材料的绝缘性能。

该测试能够帮助工程师判断设备是否存在电气漏电风险和绝缘材料是否老化或受损。

绝缘电阻测试的原理是利用直流电源和高阻抗测量仪器，向待测试的绝缘系统施加一定的电压，并测量电流通过绝缘材料的大小。

根据欧姆定律，电流等于电压除以电阻，通过测量电流和施加的电压，可以计算出绝缘电阻的大小。

绝缘电阻越大，表示绝缘材料的性能越好。

绝缘电阻测试通常在以下场景中被应用：1. 工业设备维护：绝缘电阻测试可以帮助工程师评估设备的绝缘性能，及时发现潜在的漏电风险。

例如，在定期维护机械设备时，通过绝缘电阻测试可以检测设备绝缘材料的状况，以及判断是否需要更换或维修。

2. 电线电缆安装：在新建建筑或电气设备安装时，绝缘电阻测试可以帮助工程师验证安装的电线电缆的绝缘性能。

这可以确保电气系统的安全可靠，避免漏电事故。

3. 电子产品制造：在电子产品制造过程中，绝缘电阻测试可以作为质量控制的一部分。

通过对电子元件和电路板的绝缘性能进行测试，可以提高产品的可靠性和耐用性。

绝缘电阻测试的相关参考内容包括以下几点：1. 测试方法和仪器：介绍不同的绝缘电阻测试方法和常用的仪器设备。

例如，直流电阻测试仪、绝缘电阻计和绝缘电阻测试仪等。

说明每种方法和仪器的原理、优缺点和适用范围。

2. 测试参数：解释绝缘电阻测试中的常用参数和单位。

例如，测试电压、测试时间、绝缘电阻的计量单位欧姆等。

3. 测试标准和依据：介绍相关的国际和行业标准，如IEC 60243和ASTM D149等。

说明这些标准的制定目的和测试要求。

4. 测试数据解读和报告：说明如何正确解读绝缘电阻测试结果以及如何编写测试报告。

在报告中应包含测试的日期、测试仪器型号、测试参数和测试结果等信息，并进行合理的数据分析。

5. 维护和故障排除：介绍如何保养和维护测试仪器，以及如何排除测试中可能遇到的常见故障。

绝缘电阻的测量方法及阻值计算方法绝缘电阻是指电气设备或电气系统的绝缘材料对电流的阻抗。

绝缘电阻的测量通常用于评估设备或系统的电气安全性。

测量绝缘电阻的一种常见方法是使用绝缘电阻测试仪。

以下是测量绝缘电阻的基本步骤和阻值计算方法：
绝缘电阻测量方法：
1.准备工作：在进行绝缘电阻测量之前，确保电气设备处于断电状态，并且所有电气元件都已正确接地。

2.连接测试仪：将绝缘电阻测试仪的电极连接到要测量的电路的绝缘表面。

通常，测试仪会施加一个标准的直流电压，例如500V或1000V。

3.测量：启动测试仪进行测量。

测试仪将施加电压并测量电流，然后计算得出绝缘电阻值。

4.记录结果：记录测得的绝缘电阻值。

通常，绝缘电阻的单位是欧姆（Ω）。

阻值计算方法：
测量得到的绝缘电阻值（R）是通过以下公式计算的：
R=U/I
其中：
R是绝缘电阻值（欧姆）。

U是施加的电压（伏特）。

I是流经绝缘电阻的电流（安培）。

通常，测量电压和电流都是由测试仪器提供的，并且测试仪器能够直接显示绝缘电阻值。

注意事项：
1.在测量绝缘电阻之前，确保操作人员了解设备的电气特性，以避免对设备造成损害。

2.在测量高电压系统的绝缘电阻时，特别小心，确保符合电气安全标准和规定。

3.定期进行绝缘电阻测试，以确保设备或系统的电气安全性。

以上方法提供了一般性的绝缘电阻测量步骤和计算方法，具体的操作步骤可能会因使用的测试仪器和设备而有所不同。

在进行实际测量时，请参考相应的设备和测试仪器的使用说明。

绝缘阻抗测试电压设置标准一、概述绝缘阻抗测试是电气系统设备安全性能检测的重要环节，用于评估设备内部绝缘材料和结构对电的阻抗能力。

为了确保测试结果的准确性和可靠性，本标准规定了绝缘阻抗测试电压的设置标准。

二、适用范围本标准适用于各种电气设备，如电源适配器、电池、电线、电路板等，这些设备在进行绝缘阻抗测试时需要设置测试电压。

三、电压设置标准1.直流电压测试：对于电源适配器、电池等直流电源设备，测试电压应根据设备的工作电压范围进行设置。

通常，测试电压应至少为设备工作电压的80%，最高不超过工作电压的150%。

2.交流电压测试：对于电路板等交流电源设备，测试电压应根据电路设计要求进行设置。

通常，测试电压应至少为电路工作电压的70%，最高不超过工作电压的120%。

3.频率波动测试：在进行绝缘阻抗测试时，应考虑频率波动对测试结果的影响。

对于交流电源设备，测试电压应在不同频率下进行多次测量，以获取稳定的阻抗值。

4.接地线阻抗考虑：在进行绝缘阻抗测试时，应考虑接地线的阻抗影响。

应根据设备设计要求，设置适当的接地线阻抗补偿电压，以确保测试结果的准确性。

四、注意事项1.测试电压的设置应基于设备的实际工作条件，不得随意更改。

2.在进行绝缘阻抗测试时，应使用专业的测试仪器，并定期对仪器进行校准和保养。

3.测试过程中，应确保仪器操作规范，避免因操作不当导致测试结果失真。

4.对于特殊设备或新材料，应进行特殊处理和测试，并根据实际情况调整测试电压设置。

五、总结本标准为绝缘阻抗测试电压的设置提供了指导，以确保测试结果的准确性和可靠性。

在实际操作中，应结合设备类型和工作条件，灵活调整测试电压设置，以保证测试的有效性。

同时，应定期对测试仪器进行校准和保养，确保仪器的性能稳定。

三电测试标准？
答：三电测试标准包括高压测试、绝缘阻抗测试和接地阻抗测试。

这些测试是为了确保电子设备在安全条件下运行，以避免电击、短路、过载等危险情况。

1. 高压测试：这是为了检测电气设备的耐高压性能。

在高压测试中，通常需要将设备暴露在比正常运行电压高的环境中，以检测设备的绝缘性能和耐压能力。

2. 绝缘阻抗测试：这是为了检测电气设备的绝缘性能。

在绝缘阻抗测试中，通常需要测量设备在加压条件下的电流泄漏情况，以判断设备的绝缘性能是否良好。

3. 接地阻抗测试：这是为了检测电气设备的接地性能。

在接地阻抗测试中，通常需要测量设备在接地条件下的电阻值，以确保设备的接地性能良好，从而保护设备和人员的安全。

需要注意的是，三电测试标准的具体要求可能因不同的国家和地区而有所不同。

因此，在进行三电测试时，需要根据当地的标准和要求进行测试和评估。

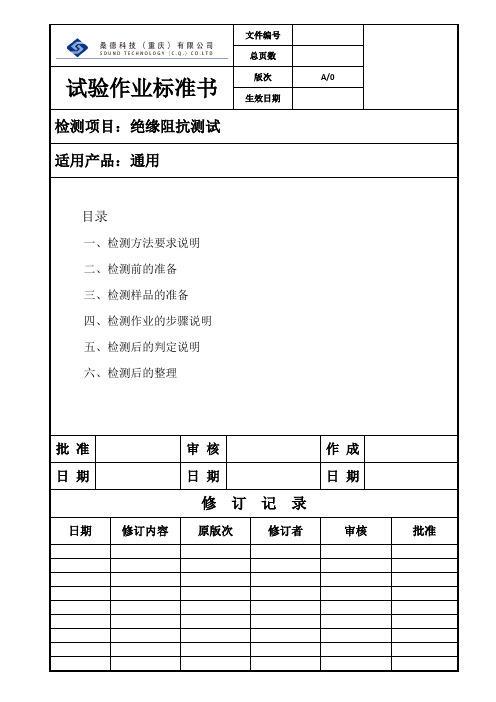

检测项目：绝缘阻抗测试【样品名称】：通用【检测设备】：GPT-9803安规测试仪【依据规范】：集诚通用检测标准【标准工时】：2H*1人一、检测方法要求说明（1）测试方法：非工作方式：测量绝缘端子之间和绝缘端子与壳体之间的绝缘阻值；测试参数：电压为直流500V，零部件的电绝缘零部件之间的绝缘电阻为R ISO≥10MΩ。

测试要求：样品需要进行湿热试验后在常温下放置0.5小时后进行测试。

（2）样件摆放要求此项试验对于样机的摆放无特殊要求，将样品放置在测试台架上即可。

二、检测前的准备1.检测样品：检测外观拍照2.样品编号：给检测样品编号，建立试验档案。

3.记录表单：准备试验过程记录表单，做好试验记录的填写。

4.使用工具：相机、试验看板、白板笔等。

5.试验环境要求：温度23±2℃；湿度45%~55% RH。

6.使用设备：GPT-9803安规测试仪PSL-408可编程温湿度交变试验箱三、检测样品的准备1.将试验样品放置在试验台架上；2.将样品接通工作电压，进行试验前功能状态的确认；3.进行试验前功能状态的拍照。

四、检测作业的步骤说明STEP1.试验前样机的温湿度试验将检测OK的试验样机按照要求进行湿热循环试验。

STEP2.测试环境检测试验前检测测试环境，要求温度18℃~28℃，湿度45%~75%。

STEP3.湿热循环试验后样品的处理将湿热循环后的样品取出放置在测试台，接通样品工作电源电压，检测所有的功能，要求合格后才能进行下一步试验。

注：此步骤需要在0.5小时内完成。

STEP3.试验开始1.根据试验要求，按照安规操作规程进行试验编程。

程序编辑如下图：2.测试点的布局，要求测量绝缘端子之间和绝缘端子与壳体之间分别测试，测试时，正负表针的间距≥3.8mm.3.当测试布局OK后，关闭样品供电，然后根据安规操作规程进行绝缘电阻测试。

STEP5.记录试验中和试验后样品的状态信息，需要拍照或者录像进行记录。

五、检测后的判定说明1.绝缘电阻RISO≥10MΩ；2.测试完成后，对样品进行所有功能检测，每项功能至少进行3次检测，不能有任何异常。

usb绝缘阻抗测试标准USB绝缘阻抗测试标准是对USB线材在特定电压下绝缘性能的检测要求。

USB线材作为连接各类电子设备的重要组件，其绝缘性能的优劣直接关系到设备的安全稳定运行。

因此，对USB线材进行绝缘阻抗测试是非常必要的。

下面是关于USB绝缘阻抗测试标准的详细介绍。

一、测试目的USB绝缘阻抗测试的主要目的是评估线材在特定电压下对电流的阻碍作用，以判断线材的绝缘性能是否达到要求。

通过测试，可以确保USB线材在正常使用过程中不会因为绝缘性能不佳而导致短路、漏电等安全问题。

二、测试原理USB绝缘阻抗测试主要通过施加特定电压，测量线材在规定时间内通过的电流大小，从而计算出绝缘阻抗值。

绝缘阻抗值越大，说明线材的绝缘性能越好。

三、测试标准1. 测试电压：通常情况下，USB绝缘阻抗测试所施加的电压为DC250V或DC500V。

具体测试电压需根据线材的额定电压和实际使用环境来选择。

2. 测试时间：绝缘阻抗测试的时间一般为1分钟。

在测试过程中，需要确保线材处于稳定状态，避免因外界因素导致的电流波动。

3. 绝缘阻抗值要求：根据我国相关电气规范，USB线材在测试电压下的绝缘阻抗值应不低于1MΩ（兆欧姆）。

部分特殊场合可能要求更高的绝缘阻抗值。

4. 测试结果判定：测试完成后，需将测得的电流值转换为绝缘阻抗值。

若绝缘阻抗值达到规定要求，则判定线材绝缘性能合格；否则，判定线材绝缘性能不合格。

四、测试注意事项1. 测试环境：USB绝缘阻抗测试应在干燥、通风的环境中进行，避免高温、高湿等因素对测试结果产生影响。

2. 测试设备：应使用精度高、性能稳定的绝缘电阻测试仪进行测试，确保测试结果的准确性。

3. 测试人员：测试人员需具备一定的电气知识，熟悉测试设备的使用方法，以确保测试过程的顺利进行。

4. 测试样品：测试样品应具有一定的代表性，可从生产过程中的不同批次、不同规格的线材中抽取。

5. 测试记录：测试过程中应详细记录测试条件、测试数据及测试结果，以备后续查验。

ce标准绝缘阻抗测试
CE标准绝缘阻抗测试是指符合欧洲联合体成员国家的CE标准的电器产品的绝缘阻抗测试。

绝缘阻抗是电器产品中心电极与外部介质之间的电流阻抗。

CE标准要求电器产品必须通过绝缘阻抗测试，以确保产品的安全性能和防止电器故障。

测试过程中，通常使用绝缘测试仪器来测量电器产品的输入和输出电缆之间的绝缘阻抗。

测试的步骤如下：
1. 确保电器产品处于非工作状态，并从电源中断开电源。

2. 在电器产品的输入和输出电缆之间连接绝缘测试仪器。

3. 开始测试，绝缘测试仪器会提供一个测试电压，通常为500V。

4. 测量电器产品的输入和输出电缆之间的绝缘阻抗。

5. 比较测量结果与CE标准的要求，确保绝缘阻抗达到标准要求。

如果绝缘阻抗测试未达到CE标准要求，电器产品可能会被认为不符合安全性能要求，需要采取相应措施来提高产品的绝缘性能，以满足CE标准。

绝缘电阻试验方法绝缘电阻试验是一种用来测试电气设备或电路的绝缘性能的方法。

它可以确定设备在正常工作情况下是否具有足够的绝缘性，以防止电流泄漏和电击危险。

绝缘电阻试验通常会在设备的生产过程中进行，以确保其质量符合标准和规定。

绝缘电阻试验的基本原理是利用高压电源提供一定电压给被测试设备，通过测量电流来确定绝缘阻抗（也称为绝缘电阻）。

绝缘电阻是指电气设备或电路中的两个导体之间的阻抗，它用来表示绝缘材料对电流的阻碍程度。

通常情况下，绝缘阻抗越大，绝缘性能就越好。

绝缘电阻试验方法可以根据被测设备的特点和测试要求来选择。

下面是一些常用的绝缘电阻试验方法：1. 介电强度试验：该试验是在设备的工作电压下施加一定电压，并持续一段时间，以确定设备是否能够承受该工作电压而不发生击穿。

这种试验通常在设备的生产过程中进行，以确保设备能够在正常工作电压下工作。

2. 绝缘电阻测试：该试验是通过施加一个相对较低的直流电压（通常为500V 或1000V）来测量设备的绝缘电阻。

在该试验中，绝缘电流会通过被测设备的绝缘材料流动，通过测量电流来计算绝缘电阻值。

该试验可以用来评估设备的整体绝缘性能，并检测潜在的绝缘故障。

3. 极化指数测试：该试验是通过施加一个直流电压，并在一段时间内观察绝缘电阻的变化情况，以评估设备的绝缘状态。

该试验主要用来检测设备的绝缘老化情况，以确定绝缘材料的使用寿命和可靠性。

4. 湿漏电流测试：该试验是将设备置于湿润或潮湿的环境下，并施加一定电压，以测量设备在湿环境下的绝缘电阻。

该试验主要用来检测设备在高湿环境下的绝缘性能，以防止因湿气导致的绝缘失效。

绝缘电阻试验在电气设备和电路的生产制造和维护过程中是非常重要的。

它可以帮助我们确定设备的绝缘性能，预防潜在的电气故障，提高设备的可靠性和安全性。

在进行绝缘电阻试验时，应该遵循相关的标准和规定，确保测试的准确性和可靠性。

同时，也需要注意测试设备的安全操作，以防止人员受伤或设备损坏。
