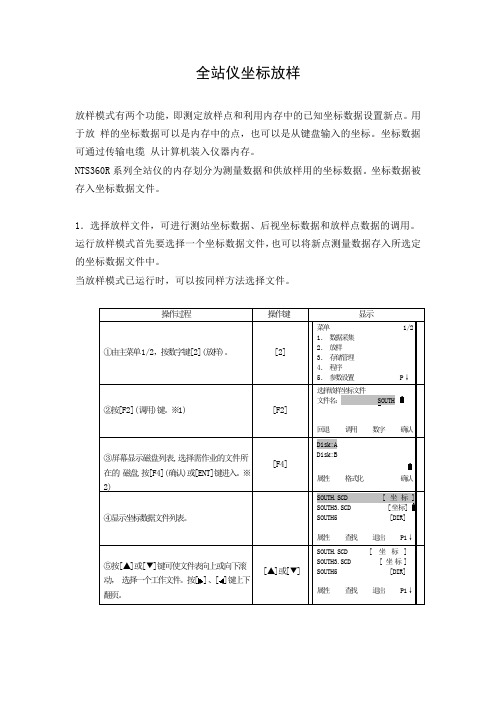

全站仪坐标放样
放样模式有两个功能，即测定放样点和利用内存中的已知坐标数据设置新点。
用于放样的坐标数据可以是内存中的点，也可以是从键盘输入的坐标。
坐标数据可通过传输电缆从计算机装入仪器内存。
NTS360R系列全站仪的内存划分为测量数据和供放样用的坐标数据。
坐标数据被存入坐标数据文件。
1．选择放样文件，可进行测站坐标数据、后视坐标数据和放样点数据的调用。
运行放样模式首先要选择一个坐标数据文件，也可以将新点测量数据存入所选定的坐标数据文件中。
当放样模式已运行时，可以按同样方法选择文件。
SOUTH
]
[[
2．设置测站点。
设置测站点的方法有如下两种：
1)利用内存中的坐标设置
2)直接键入坐标数据
例：利用内存中的坐标数据文件设置测站点
1
20.000 m
直接输入测站点坐标
0.000 m
m
3．设置后视点，确定方位角。
如下三种后视点设置方法可供选用。
1)利用内存中的坐标数据设置后视点
2)直接键入坐标数据
3)直接键入设置角
例：利用内存中的坐标数据设置后视点
m
例：直接输入后视点坐标
5
m
4．实施放样。
实施放样有两种方法可供选择
1)通过点号调用内存中的坐标值
2)直接键入坐标值
例：调用内存中的坐标值
m
m
-5.321 m
m
25.777 m 2。
全站仪坐标放样实验报告引言全站仪坐标放样是土木工程领域中常用的测量技术之一，用于在现场将设计图纸上的坐标点准确地标出。
本实验报告将详细介绍全站仪坐标放样的实验过程、原理、仪器使用方法以及实验结果的分析和讨论。
实验目的本次实验的主要目的是掌握全站仪的使用方法，了解坐标放样的实验流程，培养实际测量的操作技能。
同时，通过实验的分析和讨论，深入理解全站仪坐标放样的原理和应用。
具体目标如下：1.学会设置全站仪的参数，并了解各参数的含义和作用。
2.掌握全站仪的基本操作，包括建立基准点、选择观测模式、测量目标等。
3.实践坐标放样实验，包括测量目标点的坐标、距离和角度等数据。
4.分析实验结果，检查测量误差，并探讨其原因和改进方法。
实验装置和材料•全站仪：包括测距仪、测角仪和显示屏。
•三脚架：用于固定全站仪。
•测量杆和标尺：用于测量目标点的高度和距离。
•笔记本电脑：用于处理和存储实验数据。
实验步骤步骤一：设置全站仪参数1.将全站仪安放在三脚架上，并调整平衡。
2.打开全站仪电源，进入主菜单界面。
3.选择参数设置，包括测量单位、测量模式、工作坐标系等。
步骤二：建立基准点1.在现场选取一个合适的位置，作为基准点。
2.放置测量杆并确定其高度。
3.使用全站仪测量基准点的水平角度和垂直角度。
步骤三：选择观测模式1.根据实验需求，选择观测模式，如坐标观测、距离观测、角度观测等。
2.根据全站仪的提示，进行观测操作，并记录观测数据。
步骤四：放样目标点1.根据设计图纸上的坐标，标出需要放样的目标点。
2.将全站仪对准目标点，并观测其坐标、距离和角度等数据。
3.使用标尺等工具，将目标点的坐标标出。
步骤五：分析实验结果1.将实验数据导入笔记本电脑，并进行初步处理。
2.检查测量误差，并分析其原因。
3.探讨改进方法，如提高仪器使用的精度、规避测量误差产生的因素等。
实验结果与讨论本次实验共放样了10个目标点，并进行了实验数据的处理和分析。
在分析实验结果过程中，我们发现一些测量误差，并对其原因进行了深入分析。
全站仪坐标放样实验报告分析全站仪坐标放样实验报告分析一、简介在土木工程和建筑领域，全站仪是一种常用的测量仪器，用于测量地面或建筑物的坐标、角度和高度等参数。
在工程测量中，坐标放样实验是一项重要的测量任务，旨在确定建筑物或工程项目的具体位置和几何形状。
本文将对全站仪坐标放样实验报告进行分析，以探讨该实验的意义、目标和相关参数等。
二、实验目的1. 确定测量点的坐标：通过全站仪精确测量各个测点的水平坐标和高程，用于后续设计和施工工作。
2. 验证基准点的准确性：通过对已知基准点的测量，检验全站仪的精确性和准确性。
3. 实践操作全站仪的使用：全站仪作为一种高精度测量仪器，需要熟练掌握其使用方法和操作技巧。
三、实验步骤和结果分析1. 实验步骤：a) 设置全站仪：在实验前，需要设置全站仪的初始参数，如大地坐标系、高程单位等。
b) 放置全站仪：根据实际情况，选择适当的位置放置全站仪，确保能够覆盖测量区域。
c) 观测测点：使用全站仪进行观测，获取测点的水平坐标和高程数据。
d) 计算坐标：根据观测数据和测点的基准点，计算各个测点的坐标。
e) 数据处理和分析：对实测数据进行处理和分析，评估实验结果的准确性和可靠性。
2. 结果分析：a) 测点坐标的准确性：通过与已知基准点进行比对，评估测点坐标的准确性。
如果测点坐标与基准点存在较大偏差，则可能存在观测误差或仪器偏差，需要进行进一步调整和修正。
b) 实验结果的可靠性：全站仪作为高精度测量仪器，其观测误差应控制在允许范围内。
对于实验结果不可靠的情况，需要重新观测或检查仪器的校准情况。
c) 数据处理方法的合理性：在数据处理过程中，需要采用合适的数学方法和算法，确保计算结果的准确性和可靠性。
对于存在异常数据或明显偏差的情况，应进行异常值检测和处理。
四、实验总结坐标放样实验是土木工程和建筑领域中常用的测量任务，通过使用全站仪进行测量和观测，可以准确确定测点的水平坐标和高程。
在进行该实验时，需要注意以下几点：1. 全站仪的准确性和稳定性对实验结果具有重要影响，需要保持仪器的校准状态和定期维护。
全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。
此时说明此时棱镜的点就是我们要放样的目标点。
M 做好标记以后，依次放样下一个目标点。
全站仪平面坐标放样总结全站仪平面坐标放样是现代建筑测量技术中的一种重要方法，它的应用范围非常广泛，可以用于建筑物的施工、土地测量、道路建设等领域。
本文将从全站仪平面坐标放样的基本原理、步骤和注意事项三个方面进行总结。
一、基本原理全站仪是一种高精度的测量仪器，它可以同时测量目标点的水平角度、垂直角度和斜距，并可以将所测数据转化为平面坐标系或空间坐标系。
平面坐标放样就是利用全站仪测量出目标点的平面坐标，然后根据这些坐标进行施工或设计。
二、步骤1. 设计平面图：在进行平面坐标放样前，需要先根据设计图纸绘制出建筑物或道路的平面图。
平面图上要标出所有的基准点、测量线路和目标点。
2. 布设控制点：在平面图上选定若干个基准点，并在现场进行实地测量，确定这些基准点的坐标值。
然后根据这些基准点的坐标值，布设控制点，以便后续的测量。
3. 测量目标点：利用全站仪对目标点进行测量，记录下目标点的水平角度、垂直角度和斜距等数据。
然后将这些数据转化为平面坐标，得到目标点在平面图上的坐标值。
4. 校验数据：测量完成后需要对数据进行校验，确保测量的准确性和精度。
如果发现数据有误，需要重新测量或调整仪器。
5. 绘制放样图：将测量得到的坐标值标注在平面图上，形成放样图。
放样图上要标注清楚目标点的位置和坐标值，以便后续的施工或设计。
三、注意事项1. 布设控制点时要注意基准点的选取和实地测量的精度，以确保后续测量的准确性。
2. 在测量目标点时要注意选择合适的测量方法和仪器，以确保测量的精度。
3. 对测量数据要进行校验，发现数据有误时要及时进行调整和重新测量。
4. 在绘制放样图时要注意标注清楚目标点的位置和坐标值，以便后续的施工或设计。
5. 在进行平面坐标放样时，要注意避免干扰因素对测量结果的影响，如风、震动等。
全站仪平面坐标放样是一种非常重要的测量技术，它的应用范围广泛，可以提高建筑工程的质量和效率。
在进行平面坐标放样时，需要注意各项细节，以确保测量的准确性和精度。
全站仪如何坐标放样1、利用总平面布置图（，记录下图纸上提供的轴线坐标及轴线位置（常规的一栋建筑物提供三至四个轴线交点坐标）。
2、将总平面图中所有线条、标注等删除（利用的是它的坐标系）。
3、输入第一步中记录的坐标点，连成线（记得先输入Y值，再输入X值，中间用逗号分开）。
4、将要定位的建筑基础图打开，复制到刚才操作的那个总平面图中去，找到记录坐标的那几个轴线交点。
5、任意选择其中的一点，将基础图平移到这个坐标点上去。
注意这个点一定要对应。
6、旋转图纸，几个点一一对应就OK了（量角度时最好精确到度分秒，这样基本上就不会有什么误差）。
全站仪坐标放样详细步骤1、全站仪仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式。
3、按F2：测量程序。
4、按S•O。
5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。
10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、5。
2、按F2新点，显示F1：极坐标F2：后方交会法。
3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。
全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。
再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。
2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。
3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。
4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。
根据仪器上显示距离棱镜进行适当的前后调整。
5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。
以上是全站仪坐标法放样的基本步骤，仅供参考。
在实际操作中，请遵循专业人员的指导。
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。
