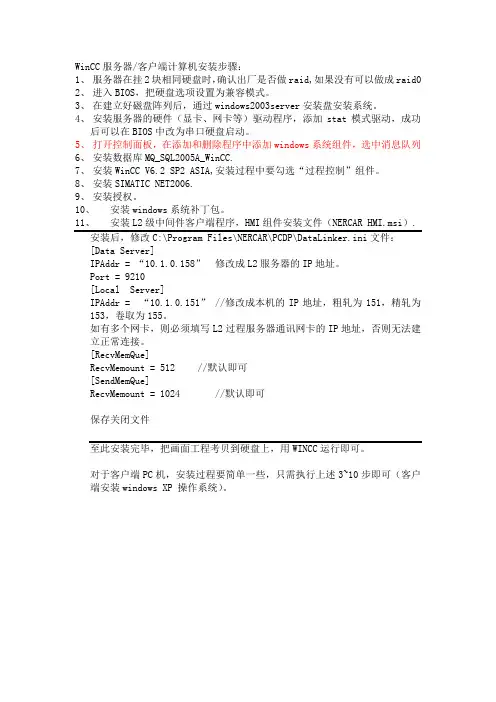

WinCC服务器/客户端计算机安装步骤：
1、服务器在挂2块相同硬盘时，确认出厂是否做raid,如果没有可以做成raid0
2、进入BIOS，把硬盘选项设置为兼容模式。

3、在建立好磁盘阵列后，通过windows2003server安装盘安装系统。

4、安装服务器的硬件（显卡、网卡等）驱动程序，添加stat模式驱动，成功
后可以在BIOS中改为串口硬盘启动。

5、打开控制面板，在添加和删除程序中添加windows系统组件，选中消息队列
6、安装数据库MQ_SQL2005A_WinCC.
7、安装WinCC V6.2 SP2 ASIA,安装过程中要勾选“过程控制”组件。

8、安装SIMATIC NET2006.
9、安装授权。

10、安装windows系统补丁包。

11、安装L2级中间件客户端程序，HMI组件安装文件（NERCAR HMI.msi）.
[Data Server]
IPAddr = “10.1.0.158”修改成L2服务器的IP地址。

Port = 9210
[Local Server]
IPAddr = “10.1.0.151” //修改成本机的IP地址，粗轧为151，精轧为153，卷取为155。

如有多个网卡，则必须填写L2过程服务器通讯网卡的IP地址，否则无法建立正常连接。

[RecvMemQue]
RecvMemount = 512 //默认即可
[SendMemQue]
RecvMemount = 1024 //默认即可
保存关闭文件
对于客户端PC机，安装过程要简单一些，只需执行上述3~10步即可（客户端安装windows XP 操作系统）。

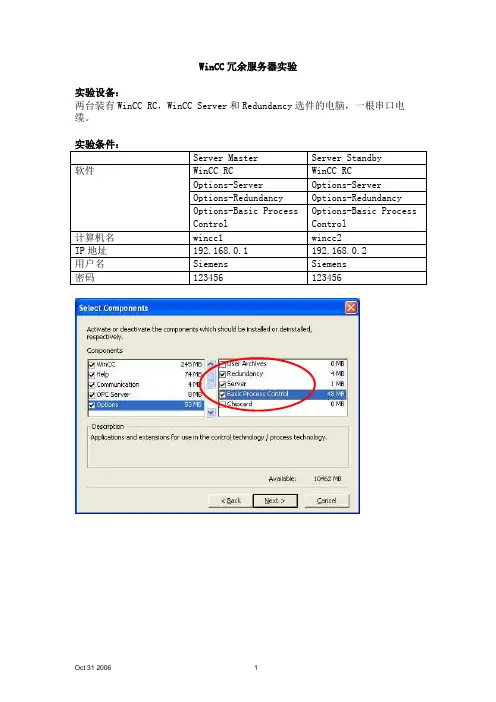

WinCC冗余服务器实验实验设备：两台装有WinCC RC，WinCC Server和Redundancy选件的电脑，一根串口电缆。

Server Master组态：1．新建一个多用户项目。

2．组态Alarm Logging。

新建一个内部变量t1打开Alarm Logging，选择Tools -> Add Ins建一个模拟量上限报警。

右键“Analog Alarm” -> New右键“t1” -> New∙生成系统消息：选择Tools -> WinCC-System Messages -> Create3．组态Tag Logging打开Tag Logging，右键Archives -> Archives Wizard -> Archives Name=a1 -> 选择t1变量4．组态画面∙创建一个I/O域连接变量t1∙创建报警消息窗口∙创建趋势窗口，连接变量t1归档a15．在计算机属性中激活”Alarm Logging Runtime”和”Tag Logging Runtime”。

6．选择Redundancy，激活冗余，Partner Server选择WINCC2。

7．局域网内计算机的时钟同步，选择Time Synchronization。

设置如下图，以计算机WinCC1的时钟为参考，每一分钟发送一次时钟。

8．创建Server Data。

项目复制在主服务器中WinCC -> Tools中打开项目复制器选择源（主服务器的项目）和目标（从服务器）的地址，按Duplicate。

结束后提示复制完成。

从服务器端在计算机wincc2中打开复制过来的项目打开Redundancy项，如下图Server变为WINCC2，伙伴服务器变为WINCC1。

冗余服务器组态完成。

实验结果首先激活主服务器，再激活从服务器。

等冗余服务器建立完成了（可见系统消息），断开其中一台的网络，模拟一个网络故障；此期间模拟一些归档曲线，激活一些模拟量报警，再恢复网络，此时同步开始（系统消息”Synchronization launched”），等待大概10-15分钟，同步结束（系统消息”Synchronization finished”）。

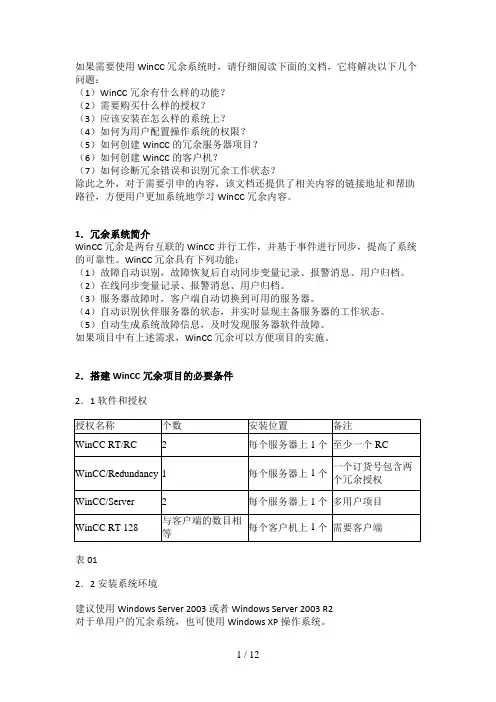

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：计算机管理里面打开本地用户和组◊管理工具◊（1）在Windows开始图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户，检查是否属于上述三个组。

如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。

1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。

WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。

（2）在线同步变量记录、报警消息、用户归档。

（3）服务器故障时，客户端自动切换到可用的服务器。

（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。

（5）自动生成系统故障信息，及时发现服务器软件故障。

如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。

更详细的兼容性列表，可以参考：3．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。

步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。

对于默认Administrator用户，检查是否属于上述三个组。
