利用各种仪表和设备代替人的一些复杂性、重复性的劳动，按照人们所预定的要求，自动的进行生产和操作，这种管理生产的办法，称为工业生产自动化。
同其它工业生产一样，在石油和天然气开采和储运工艺过程中，也可以广泛地采用自动化技术。
比如，在采输工艺管线和站库上装有各种自动化仪表，对原油及天然气的压力、温度、流量、液位等参数进行自动检测和调节。
也可采用“三遥”装置，对远距离泵站的单井的油气压力和温度进行遥测，对井口电动球阀进行遥控，对其阀位状态进行遥讯。
自动化系统是由自动检测系统、自动信号联锁保护系统、自动操作系统、自动调节系统组成。
自动调节系统在石油、天然气开采和储运中应用最多，也是最主要的系统，本篇将主要介绍自动调节系统。
一、自动调节系统的组成自动调节系统是在人工调节荃础上产生和发展起来的。
所以，在开始介绍自动调节的时候，先分析人工调节，并与自动调节加以比较，对分析和了解自动调节系统是有裨益的。
图7-1所示是一个人工液位调节示意图。
图中是一个液体储罐，储罐上装有玻璃管液位计。
根据工艺要求选择玻璃管液位计中间某一点作为正常工作时的液位高度，通过改变出液流量q0作为调节手段，当进液流量qi增加时，调节阀开大，使q0也增加，直到液位稳定在工艺要求的高度为止。
反之，当qi减少时，液位下降，应关小阀门，使q0也减少。
自力式压力调节阀:/归纳起来，人的工作过程可用方框图7-2来表示。
人工操作过程往往十分紧张和繁忙，劳动强度大，调节质量也不高。
在总结了人工调节的基础上，人们创造了用仪表代替人的大脑、手和眼的作用，实现了自动调节。
图7-3所示，为液位自动调节系统。
二、自动调节系统的方框图在研究自动调节系统时，为了更清楚地表示出一个自动调节系统各个组成部分之间相互影响和信号联系.便于系统分析研究，一般却用方框图来表示调节系统，例如图7-3的液位自动调节系统可以用图7-4气动薄膜单座调节阀:/的方框图来表示。
每个方框表示组成系统的一个环节，两个方框之间用一条带有箭头的线条表示其相互关系，箭头指向方框表示为这个方框的输人，箭头离开表示为这个方框的输出。
电力系统自动调压器与基本框图课件 (一)电力系统自动调压器是指一种能够自动调节电力网络的电压的装置，在电力系统之中拥有广泛的应用。
简单来说，它是由自动感应电压控制器和电动调压装置所组成的。
一、电力系统自动调压器的主要功能电力系统自动调压器的主要功能在于调节电力系统之中的电压，确保电力系统的稳定运行。
当电力系统之中信号电压发生波动时，自动调压器便能够快速地调整电压，以保证电流的稳定流动，从而使得电力系统之中的电器设备可以正常工作。

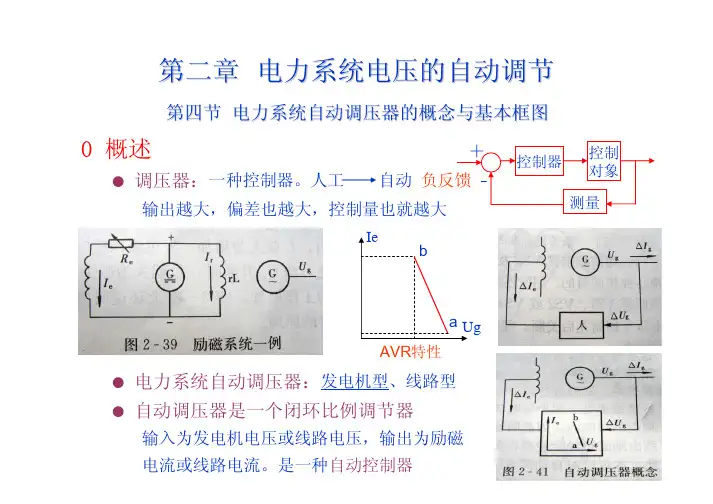

二、电力系统自动调压器的基本框图电力系统自动调压器的基本框图主要分为自动感应电压控制器和电动调压装置两个部分。
自动感应电压控制器能够自动地调节电压，其作用之于电力系统之中的电流就好像电力系统之中自动传感器所扮演的角色一样。
电动调压装置则是根据信号电压的高低来进行电压的调节，从而保证电压的稳定输出。
三、电力系统自动调压器工作原理当电力系统之中的电压发生波动时，自动感应电压控制器即会将此信号电压传递给电动调压装置，从而进行电压的调节。
电动调压装置根据信号电压的高低以及设定的电流范围来进行电压的调节。
当电压范围在合理的范围之内时，自动感应电压控制器以及电动调压装置便会停止工作，直到再次检测到信号电压发生波动为止。
四、电力系统自动调压器的应用电力系统自动调压器的应用十分广泛，主要包括：电力变电站、工业车间、机器设备等等。
在电力变电站之中，自动调压装置的稳定性以及灵敏性十分重要，它能够快速地调节电压，保证电力系统的稳定运行。
而在工业车间或者机器设备中的应用，电力系统自动调压器也能够保证电器设备的正常运转，保证产业的正常运作。
总之，电力系统自动调压器的使用可以提高电力系统的运行效率，降低电力损耗，同时减少对电器设备的损坏，具有丰富的运用前景。
