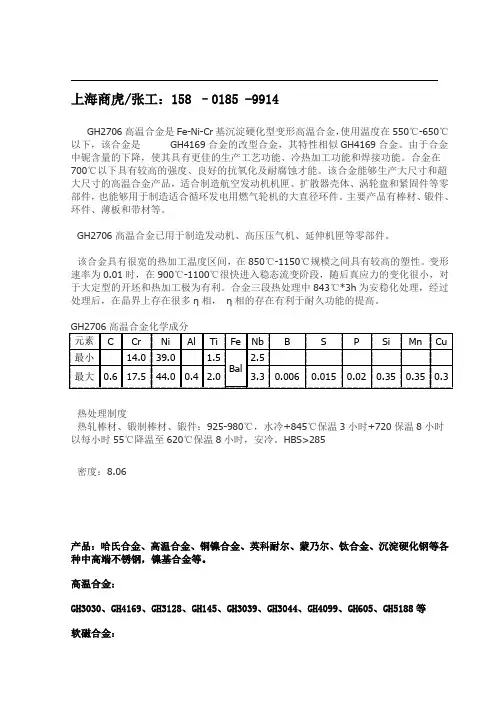

上海商虎/张工：158 –0185 -9914GH2706高温合金是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度在550℃-650℃以下，该合金是GH4169合金的改型合金，其特性相似GH4169合金。
由于合金中铌含量的下降，使其具有更佳的生产工艺功能、冷热加工功能和焊接功能。
合金在700℃以下具有较高的强度、良好的抗氧化及耐腐蚀才能。
该合金能够生产大尺寸和超大尺寸的高温合金产品，适合制造航空发动机机匣、扩散器壳体、涡轮盘和紧固件等零部件，也能够用于制造适合循环发电用燃气轮机的大直径环件。
主要产品有棒材、锻件、环件、薄板和带材等。
GH2706高温合金已用于制造发动机、高压压气机、延伸机匣等零部件。
该合金具有很宽的热加工温度区间，在850℃-1150℃规模之间具有较高的塑性。
变形速率为0.01时，在900℃-1100℃很快进入稳态流变阶段，随后真应力的变化很小，对于大定型的开坯和热加工极为有利。
合金三段热处理中843℃*3h为安稳化处理，经过处理后，在晶界上存在很多η相，η相的存在有利于耐久功能的提高。
热处理制度热轧棒材、锻制棒材、锻件：925-980℃，水冷+845℃保温3小时+720保温8小时以每小时55℃降温至620℃保温8小时，安冷。
HBS>285密度：8.06产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
常州市天志金属材料有限公司一、GH4169 概述GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。
可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
1.1 GH4169 材料牌号 GH4169(GH169)1.2 GH4169 相近牌号 Inconel 718(美国),NC19FeNb(法国)1.3 GH4169 材料的技术标准GJB 2612-1996 《焊接用高温合金冷拉丝材规范》HB 6702-1993 《WZ8系列用GH4169合金棒材》GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》GJB 1952 《航空用高温合金冷轧薄板规范》GJB 1953《航空发动机转动件用高温合金热轧棒材规范》GJB 2612 《焊接用高温合金冷拉丝材规范》GJB 3317《航空用高温合金热轧板材规范》GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》GJB 3020 《航空用高温合金环坯规范》GJB 3167 《冷镦用高温合金冷拉丝材规范》GJB 3318 《航空用高温合金冷轧带材规范》GJB 2611《航空用高温合金冷拉棒材规范》YB/T5247 《焊接用高温合金冷拉丝》YB/T5249 《冷镦用高温合金冷拉丝》YB/T5245 《普通承力件用高温合金热轧和锻制棒材》GB/T14993《转动部件用高温合金热轧棒材》GB/T14994 《高温合金冷拉棒材》GB/T14995 《高温合金热轧板》GB/T14996 《高温合金冷轧薄板》GB/T14997 《高温合金锻制圆饼》GB/T14998 《高温合金坯件毛坏》GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》HB 5199《航空用高温合金冷轧薄板》HB 5198 《航空叶片用变形高温合金棒材》HB 5189 《航空叶片用变形高温合金棒材》HB 6072 《WZ8系列用GH4169合金棒材》1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。
一种镍基高温合金gh4169g合金的均匀化处理方法一种镍基高温合金GH4169G合金的均匀化处理方法在材料科学领域，镍基高温合金是一类优异的高温结构材料，具有良好的耐高温、耐腐蚀和高强度等特性。
GH4169G合金作为一种典型的镍基高温合金，被广泛应用于航空航天、化工和能源领域。
然而，GH4169G合金在使用过程中，由于组织不均匀性的存在，可能会影响其高温性能和机械性能。
进行均匀化处理是关键的工艺步骤之一。
本文将从GH4169G合金的组织特点、均匀化处理的重要性、均匀化处理方法和个人观点等方面，全面探讨一种适用的GH4169G合金的均匀化处理方法。
1. GH4169G合金的组织特点GH4169G合金是一种固溶强化型的镍基高温合金，其组织主要由γ'相和γ相组成。
γ'相是一种富含Al和Ti的析出相，在晶界和晶内均有分布，具有良好的抗蠕变性能；而γ相则是固溶体相，对合金的塑性起着重要作用。
然而，由于GH4169G合金在固溶和热加工过程中可能出现的非均匀组织现象，使得合金的性能可能出现了不均匀的情况，因此需要进行均匀化处理，以提高其性能和稳定性。
2. 均匀化处理的重要性均匀化处理是指利用固溶化和析出强化原理，通过适当的热处理工艺，使合金中的合金元素溶解均匀，并生成均匀细小的析出相，从而提高合金的塑性、热稳定性和抗蠕变性能。
对于GH4169G合金来说，均匀化处理不仅可以消除合金的非均匀组织，提高合金的整体性能，还能够提高合金的抗氧化和抗蠕变性能，延长其使用寿命。
3. 均匀化处理方法（1）固溶处理：首先将GH4169G合金加热至固溶温度，使合金中的固溶体元素均匀溶解，然后通过快速冷却或精确控制冷却速度，以避免析出相再次不均匀地沉积。
（2）时效处理：在固溶处理后，通过精确控制合金的时效温度和时间，使得合金中的析出相均匀细小地析出，提高合金的强度和耐蠕变性能。
4. 个人观点和理解作为材料科学领域的从业者，我对GH4169G合金的均匀化处理非常重视。
