物理选修3-2单元测试题 专题05 交变电流(一)

  • 格式：doc
  • 大小：1.46 MB
  • 文档页数：13

一．选择题1．【2013•江西省景德镇二模】如图所示，一理想变压器原线圈匝数为n1=1000匝，副线圈匝数为n=200匝，将原线圈接在u=2002sin100πt（V）2的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接入不同的电子元件，则下列说法正确的是（）A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0.2Wb/sB．在A、B两点间接入理想二极管，电压表读数为40VC．在A、B两点间接入一只电容器，只提高交流电频率，电压表读数增大D．在A、B两点间接入一只电感线圈，只提高交流电频率，电阻R消耗电功率减小2.（2013山东省文登市模拟）如图甲所示，理想变压器原、副线圈的匝数比n1:n2=2:1，原线圈两端接入交变电压，副线圈接有开关S、交流电流表A、电容器C、定值电阻R1、R2，电阻R1=R2=5Ω。

原线圈中接入的交变电压是由图乙中所示的线框（不计线框的电阻）产生的。

线框abcd的边长分别是ab＝ad＝0.2m，线框平面与磁感应强度为B=10T的匀强磁场平行，线框以ab边所在的直线为轴做角速度ω=50rad/s的匀速转动(从图示位置开始计时)，闭合开关S。

下列说法正确的是A．接入变压器的交变电压瞬时值为e=202cos50t VB．闭合开关S，电路稳定之后，电流表的示数为零C．电阻R1的发热功率为10WD．变压器原线圈中的最大电流为1A3. (2013北京市顺义区二模)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，其在同一磁场中匀速转动过程中所产生正弦交流电的图象如图线b所示。

以下关于这两个正弦交流电的说法错误的是A．在图中t=0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3:2C ．交流电a 的瞬时值为u =10sin5πt (V)D ．交流电b 电压的最大值为320（V ）的是A 。

4．(2013四川省凉山州三模)某小型发电站发电机输出的交流电压为500V ，输出的电功率为50kW ，用电阻为3Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0．6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220V 供用户使用（两个变压器均为理想变压器）。

对整个送电过程，下列说法正确的是 A ．输电线上的损失功率为300W B ．升压变压器的匝数比为1:100 C ．输电线上的电流为100AD ．降压变压器的输入电压为4700V5.（2013北京市西城区二模）如图所示，交流电流表A 1、A 2、A 3分别与电阻R 、电容器C 和电感线圈L 串联后接在同一个正弦式交流电源上。

交流电流表A4与电阻R串联后接在理想变压器副线圈两端。

如果保持供电电压的最大值不变，而增大供电电压的频率，电流表示数不变的是A．电流表A1和A2B．电流表A1和A4C．电流表A3和A2D．电流表A3和A46．（2013河南省商丘市三模）一台理想变压器，开始时开关S接1，此时原、副线圈的匝数比是11∶1，原线圈接入电压为220V的正弦交流电。

一只理想二级管和一个滑动变阻器串联接在副线圈上，如图所示。

则下列判断正确的是A．原、副线圈中的功率之比为11∶1B．若滑动变阻器接入电路的阻值为10Ω，则1 min内滑动变阻器产生的热量为1200 J C．若只将S从1拨到2，电流表示数减小D．若只将滑动变阻器的滑片向下滑动，则两电表示数均减少7．（2013山东省潍坊市模拟）图甲中的变压器为理想变压器，原、副线圈的匝数之比为10∶1．测得R =10的电阻两端电压随时间变化的规律如图乙所示．则原线圈中A ．电压的有效值为311OVB ．电压的有效值为2200VC ．电流变化的频率为25HzD ．电流的有效值为22A8．（2013安徽皖北协作区联考）某n 匝线圈，线圈所围面积为S ，匀速转动的角速度为ω，线圈总电阻为r ，外电路电阻为R ，匀强磁场的磁感应强度为B .当线圈在外力作用下由图中位置匀速转动90°过程中，下列说法正确的是（ ）A ．通过R 的电荷量q 为rR BS+ B ．通过R 的电荷量q 为）（r R nBS+22πC ．外力做的功W 为）（r R S B n +π2222ωD ．外力做的功W 为)(4π222r R S B n +ω9. （2013北京市丰台区二模）如图，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻。

开关S 是闭合的，V 1和V 2为理想电压表，读数分别为U 1和U 2；A 1、A 2和A 3为理想电流表，读数分别为I 1、I 2和I 3。

U 1数值不变，现断开S ，下列推断中正确的是( ) A ．U 2变小、I 3变大 B ．U 2不变、I 3变小 C ．I 1变小、I 2变小 D ．I 1变大、I 2变大10．（2013江西省重点中学盟校联考）如图所示，理想变压器初级线圈接一正弦式交变电流，交变电流的电压有效值恒定不变。

则下列说法中正确的是：（）A．只将S1从2拨向1时，电流表示数变小B．只将S2从4拨向3时，电流表示数变小C．只将S3从闭合变为断开，电阻R2两端电压增大D．只将变阻器R3的滑动触头上移，变压器的输入功率减小11．（2013江苏省徐州市三模）如图甲为某水电站的电能输送示意图，升压变压器原、副线圈匝数比为l : lO ，降压变压器的副线圈接有负载R，升压、降压变压器之间的输电线路的电阻不能忽略，变压器均为理想变压器，升压变压器左侧输人如图乙的交变电压，下列说法中正确的是A．交变电流的频率为100HzB．升压变压器副线圈输出电压为22VC．增加升压变压器副线圈匝数可减少输电损失D．当R 减小时，发电机的输出功率减小12.（2013江苏省淮安四模）如图所示，电压互感器、电流互感器可看成理想变压器，已知电压互感器原、副线圈匝数比是1000∶1，电流互感器原、副线圈匝数比是1∶200，电压表读数是200V，电流表读数是1.5A，则交流电路输送电能的功率是A．3×102W B．6×104WC．3×105W D．6×107W二．计算题13．(15分)某小型实验水电站输出功率是38 kW，输电线路总电阻是6 Ω.(1)若采用380 V输电，求输电线路损耗的功率；(2)若改用5000 V高压输电，求输电线路损耗的功率；(3)若改用5000 V高压输电，到用户端再利用n1∶n2＝22∶1的变压器降压，求用户得到的电压．14．（18分）（2013年5月通州区高三年级模拟）十三陵抽水蓄能电站的工作原理是，在用电低谷时，电站利用电网多余电能把水抽到高出蓄水池中，到用电高峰时，再利用蓄水池中的水发电。

电站利用十三陵水库为下游水库，在蟒山后上寺沟头修建上游水库。

电站的年发电量约为10亿kW·h ，年抽水用电量约为14亿kW·h 。

如图所示，上游水库近似视为长方体，可用于发电的库容量为V ，蓄水后上游水库的平均水深为d ，蓄水后水位高出下游水面高度为H 。

已知下游水库的库容量远大于上游水库的库容量。

（1）求十三陵抽水蓄能电站的总效率η； （2）求能用于发电的水的最大重力势能E P ；（3）若把抽水蓄能电站产生的电能输送到北京城区。

已知输电功率为P ，输电线路的总阻值为R 。

要使输电线路上损耗的功率小于ΔP ，a ．求输电电压的最小值U ；b ．在输电功率P 一定的情况下，请提出两种能够降低输电上游水库过程中功率损耗的方法，并加以评述。

15．（15分）（2013年5月江苏省淮安市调研）如图所示，两根等高光滑的41圆弧轨道，半径为r 、间距为L ，轨道电阻不计．在轨道顶端连有一阻值为R 的电阻，整个装置处在一竖直向上的匀强磁场中，磁感应强度为B .现有一根长度稍大于L 、质量为m 、电阻不计的金属棒从轨道的顶端ab 处由静止开始下滑，到达轨道底端cd 时受到轨道的支持力为2mg ．整个过程中金属棒与导轨电接触良好，求：（1）棒到达最低点时的速度大小和通过电阻R 的电流． （2）棒从ab 下滑到cd 过程中回路中产生的焦耳热和通过R 的电荷量．第15题图（3）若棒在拉力作用下，从cd开始以速度v0向右沿轨道做匀速圆周运动，则在到达ab 的过程中拉力做的功为多少？16（18分）（2013年5月门头沟区高三年级模拟）有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用。

图1中，线圈的匝数为n ，ab 长度为L 1，bc 长度为L 2 。

图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B ，有理想边界的两个扇形磁场区夹角都是900 。

某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷M 端和N 端接电流传感器，电流传感器记录的t i -图象如图3所示(I 为已知量)，取ab 边刚开始进入左侧的扇形磁场时刻0=t 。

不计线圈转动轴处的摩擦（1）求线圈在图2所示位置时，产生电动势E 的大小，并指明电刷M 和N 哪个接电源正极；（2）求闭合电路的总电阻R 和外力做功的平均功率P ；（3）为了能够获得更多的电能，依据所学的物理知识，请你提出改进该装置的三条建议。

合集下载

高中人教版选修3-2高二(上)第五章1交变电流强化练习[答案解析]

高中人教版选修3-2高二(上)第五章1交变电流强化练习[答案解析]

人教版选修3-2高二（上）第五章1交变电流强化练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，矩形线圈绕垂直于匀强磁场的对称轴做匀速转动，经过中性面时，以下说法错误的是A．线圈平面与磁感线方向垂直B．线圈中感应电流的方向将要发生改变C．通过线圈平面的磁通量最大D．通过线圈的感应电流最大2．一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图甲所示的匀强磁场中．通过线圈内的磁通量Φ随时间t的变化规律如图乙所示，下列说法正确的是()A．t1、t3时刻通过线圈的磁通量变化率最大B．t1、t3时刻线圈中感应电流方向改变C．t2、t4时刻线圈中磁通量最大D．t2、t4时刻线圈中感应电动势最小3．一矩形线圈在匀强磁场中绕一固定转轴作匀速转动，当线圈刚好处于如图所示的位置时，则它的（）A．磁通量最小，磁通量的变化率最大，感应电动势最大B．磁通量最小，磁通量的变化率最小，感应电动势最小C．磁通量最大，磁通量的变化率最小，感应电动势最小D．磁通量最大，磁通量的变化率最大，感应电动势最大4．如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是A．线圈每转动一周，电流方向改变1次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零5．一线圈在匀强磁场中匀速转动，在如图所示的位置时( )A．穿过线圈的磁通量最大，磁通量的变化率最小B．穿过线圈的磁通量最大，磁通量的变化率最大C．穿过线圈的磁通量最小，磁通量的变化率最大D．穿过线圈的磁通量最小，磁通量的变化率最小6．矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生如图甲所示的交流电，设沿a→b→c→d→a方向为电流正方向，则对应t1时刻线圈位置为下列哪一个图A．B．C．D．二、多选题7．如图甲中所示，一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围的磁通量Φ随时间t变化的规律如图乙所示．下列论述正确的是( )A．t1时刻线圈平面与中性面重合B．t2时刻导线ad的速度方向跟磁感线平行C．t3时刻线圈感生电动势为0D．t4时刻线圈中感应电流方向发生改变8．一矩形线圈绕与匀强磁场垂直的中心轴旋转，切割磁感线的两边通过导体圆环外接电阻R，自图示位置开始以角速度ω匀速转动，则通过R的电流（）A．大小和方向都不断变化B．方向不变，大小不断变化C．变化的规律m sini I tω=D．变化的规律m cosi I tω=9．如图所示，一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO'匀速转动，沿着OO'观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻为R，转动的角速度为ω．则当线圈转至图示位置时（）A．线圈所在位置为中性面，感应电流为零B．线圈中的感应电流为2 nBl RωC．穿过线圈的磁通量为0D．线圈中感应电流的方向为abcda10．下列各图象中属于交流电的有:A．B．C．D．三、解答题11．如图所示，N=50匝的矩形线圈abcd，ab边长l1=20cm ，ad边长l2=25cm ，放在磁感应强度B=0.4T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO＇轴以n=3000r/min的转速匀速转动，线圈电阻r=1Ω，外电路电阻R=9Ω，t=0时线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里，求：（1）t=0时感应电流的方向；（2）感应电动势的瞬时值表达式；（3）从图示位置转过900的过程中流过电阻R的电荷量．12．如图所示，一个小型旋转电枢式交流发电机，其矩形线圈的长度为a，宽度为b，共有n匝，总电阻为r，与线圈两端相接触的集流环上接有一个阻值为R的定值电阻，线圈以角速度ω在磁感应强度为B的匀强磁场中绕与磁场方向垂直的对称轴OO'匀速转动，沿转轴OO'方向看去，线圈沿逆时针方向转动，t=0时刻线圈平面如图所示。

人教版高中物理选修3-2检测：第五章《交变电流》5-1a

人教版高中物理选修3-2检测：第五章《交变电流》5-1a

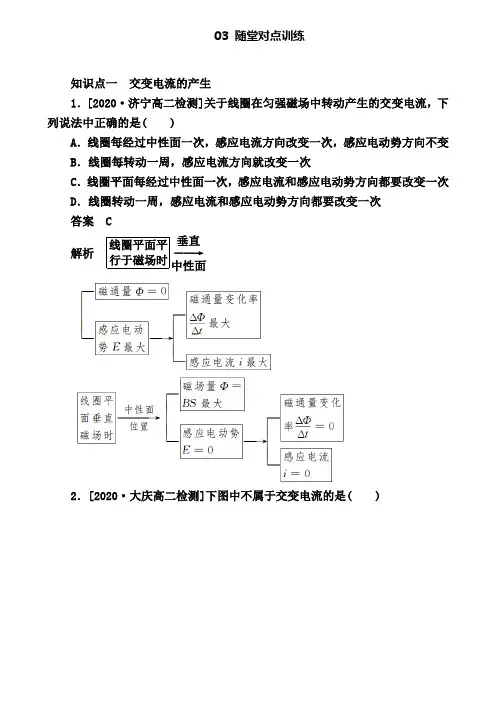

03 随堂对点训练知识点一交变电流的产生1．[2020·济宁高二检测]关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是( )A．线圈每经过中性面一次，感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电流和感应电动势方向都要改变一次D．线圈转动一周，感应电流和感应电动势方向都要改变一次答案 C解析线圈平面平行于磁场时――→垂直中性面2．[2020·大庆高二检测]下图中不属于交变电流的是( )答案 D解析 ⎭⎪⎬⎪⎫A 项→i大小不变，方向变B 项→i大小、方向都变C 项→i大小、方向都变D 项→i大小变，方向不变A 、B 、C 都是交流电。

知识点二 交变电流的图象3.(多选)矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图所示，下列结论正确的是( )A ．在t ＝0.1 s 和t ＝0.3 s 时，电动势最大B ．在t ＝0.2 s 和t ＝0.4 s 时，电动势改变方向C ．电动势的最大值是157 VD ．在t ＝0.4 s 时，磁通量变化率达最大，其值为3.14 Wb/s答案 CD解析 由Φ－t 图象可知Φmax ＝BS ＝0.2 Wb ，T ＝0.4 s ，又因为N ＝50，所以E max ＝NBSω＝NΦmax ·2πT＝157 V ，C 正确；t ＝0.1 s 和0.3 s 时，Φ最大，e ＝0，变向；t ＝0.2 s 和0.4 s 时，Φ＝0，e ＝E max 最大，故A 、B 错误，根据线圈在磁场中转动时产生感应电动势的特点知当t ＝0.4 s 时，ΔΦΔt 最大，ΔΦΔt＝E max N ＝15750Wb/s ＝3.14 Wb/s ，D 正确。

4．一个面积为S 的单匝矩形线圈，在匀强磁场中以一条边为转轴做匀速转动，磁场方向与转轴垂直，线圈中感应电动势e 与时间t 的关系如图所示，感应电动势的峰值和周期可由图中读出，则磁场的磁感应强度为________，在时刻t ＝T 12时，线圈平面与磁感应强度的夹角等于________。

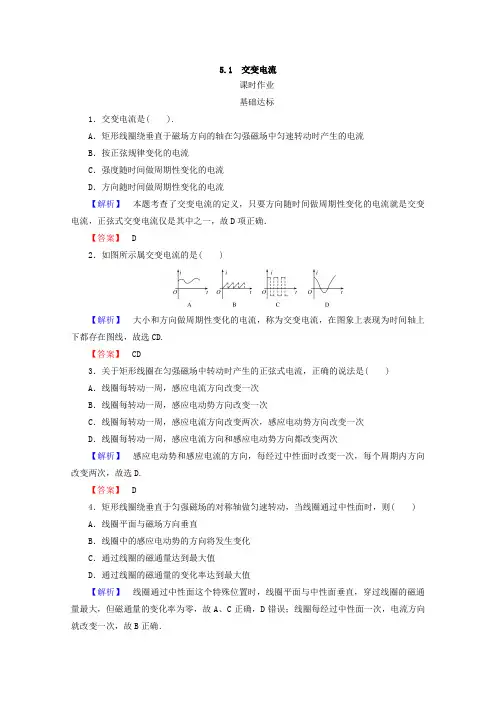

高中物理人教版选修3-2检测：第五章 交变电流5.1交变电流 Word版含答案
