CATIA钣金实例教程_第一章_钣金设计基本功能

第一章钣金设计基本功能
1.1 进入钣金设计工作台
在桌面上双击CATIA的图标，进入CATIA软件。

或者从【开始】菜单
选择CATIA，运行该软件。

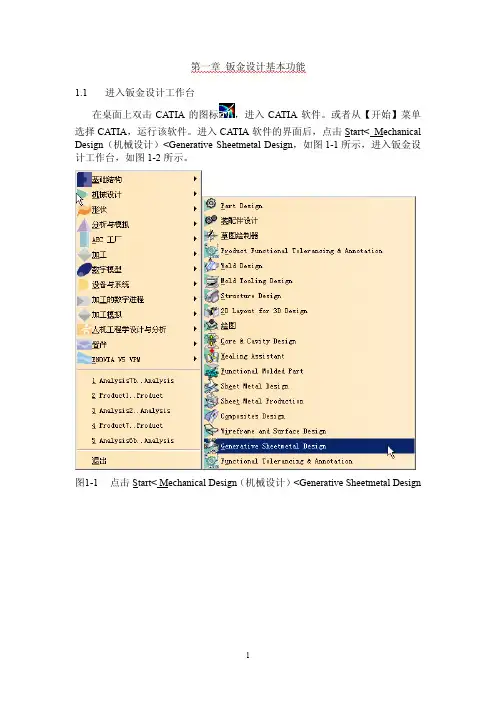

进入CATIA软件的界面后，点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design，如图1-1所示，进入钣金设计工作台，如图1-2所示。

图1-1点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design
图1-2钣金设计工作台
1.2 设置钣金参数
点击工具栏内的Sheet Metal Parameters钣金参数图标，出现Sheet Metal Parameters钣金参数定义对话框，如图1-3。

点击Parameters参数制表栏，可以
定义钣金的参数：采用的标准、厚度和缺省的导角半径。

图1-3Sheet Metal Parameters钣金参数定义对话框点击对话框内的Bend Extremities弯曲边缘制表栏，可以选择不同的弯曲边缘形式，如图1-4。

选择边缘形式后，点击Sheet Metal Parameters钣金参数定义
对话框内的“确定”按钮，完成钣金参数设置，在左边的模型树上出现“钣金件参
数.1”元素，如图1-5。

图1-4Bend Extremities弯曲边缘制表栏
图1-5模型树上出现“钣金件参数.1”元素
1.3 生成一个底板
点击工具栏内的Sketcher 草图图标，然后在左边的模型树中点击选中xy 平面，如图1-6。

选择后，进入草图设计工作台。

图1-6选中模型树中的xy平面
点击工具栏内的Profile轮廓线图标，然后画一条封闭的多边形轮廓线，
如图1-7。

点击工具栏内的Constrain约束图标，标注一条线段的尺寸，如图
1-8。

由于多边形是任意画出的，因此，标注的线段长度也是任意的。

双击该尺寸线，出现约束定义对话框，如图1-9。

在值栏内填入正确的长度，本例中为80mm。

点击约束定义对话框内的“确定”按钮，将标注线段的长度修改为80mm。

图1-7封闭的多边形轮廓线
图1-8标注一条线段的尺寸
图1-9约束定义对话框
图1-10标注线段的长度修改为80mm
点击工具栏中的Exit Workbench 离开草图工作台图标，就可以进入零件实体设计工作台，草图仍然是被选中的状态，如图1-11。

图1-11实体设计工作台中的草图
点击工具栏中的Wall 板图标，出现Wall 板定义对话框，如图1-12。

在
图形区显示预览的板，如图1-13。

点击Wall 板定义对话框内的“确定”按钮，形成一个底板，如图1-14。

同时在左边的模型树上形成一个“墙.1”元素，如图1-15。

图1-12Wall 板定义对话框
图1-13预览形成的板
图1-14形成的底板
图1-15模型树上生成“墙.1”元素
1.4 生成侧板
继续使用1.3节的模型。

点击工具栏中的Wall on Edge棱边侧的墙壁图标
，出现Wall on Edge棱边侧的墙壁定义对话框，如图1-16。

按照对话框内缺
省的设置，在图形区选择底板的一个棱边，如图1-17。

点击对话框内的“确定”按钮，形成一个侧板，如图1-17。

同时在左边的模型树上形成一个“边上的墙.1”元素，如图1-18。

图1-16Wall on Edge棱边侧的墙壁定义对话框
图1-17预览形成的一个侧板
图1-18在模型树上形成一个“边上的墙.1”元素
重复点击Wall on Edge棱边侧的墙壁图标，形成其它两个侧板，如图1-19。

同时在左边的模型树上形成两个元素“边上的墙.2”和“边上的墙.3”，如图1－20。

图1-19形成其它两个侧板
图1-20模型树上形成两个元素“边上的墙.2”和“边上的墙.3”
1.5 生成开孔
继续使用1.4节的模型。

在模型上点击选择侧板的一个表面，如图1-21。

点击工具栏内的Sketcher 草图图标，点击后，进入草图设计工作台。

图1-21选择侧板的一个表面
点击工具栏中的Elongated Hole长圆孔图标。

要点击这个图标，必须点击
rectangle 矩形图标右下角的下拉箭头，如图1-22。

点击后会展开为多个图标，如图1-23。

可以在展开的工具栏内选择Elongated Hole长圆孔图标。

在
侧板上画一个长圆孔，如图1-24。

图1-22点击rectangle 矩形图标右下角的下拉箭头
图1-23rectangle 矩形图标展开后的其他图标
图1-24侧板上画一个长圆孔
点击工具栏中的Exit Workbench 离开草图工作台图标，就可以进入零件实体设计工作台，草图仍然是被选中的状态。

点击工具栏中的Cutout 剪切孔图标，出现Cutout 剪切孔定义对话框，
如图1-25。

在Type类型栏内选择Up to last到最后一个元素，在三维模型上预览显示要形成的开孔，如图1-26。

点击对话框内的“确定”按钮，形成开孔，如图1-27。

图1-25Cutout 剪切孔定义对话框
图1-26三维模型上预览显示形成的开孔
图1-27侧板上形成的开孔
1.6 生成棱边弯曲
继续使用1.5节的模型。

点击工具栏中的Bend棱边弯曲图标，出现Bend definition 边弯曲定义对话框，如图1-28。

在三维模型上选择一个底板和一个侧板，对话框内的Support 1和Support分别显示两个板“墙.2”和“墙.1”，如图1-29。

点击对话框内的“预览”按钮，预览在两个板之间形成的棱边弯曲，如图1-30。

点击对话框内的“确定”按钮，在两个板之间形成的棱边弯曲，如图1-31。

同时在左边的模型树生成“柱面弯曲.1”元素，如图1-32。

用同样的方法生产另外一个棱边的弯曲。

图1-28Bend definition 边弯曲定义对话框
图1-29Support 1和Support分别显示两个板“墙.2”和“墙.1”
图1-30预览在两个板之间形成的棱边弯曲
图1-31两个板之间形成的棱边弯曲
图1-32模型树生成“柱面弯曲.1”元素
1.7 生成钣金平面展开图
继续使用1.6节的模型。

为了方便演示，将模型中的一个侧板删除了，本节
所使用的钣金三维模型如图1-33。

图1-33本节所使用的钣金三维模型
点击工具栏内的new新文件图标，或者选择菜单中的 File -> New...，然
后选择Generative drafting ，进入生成平面图纸工作台。

在本例中，点击开始－> 机械设计－> 绘图，如图1-34，进入生成平面图纸工作台。

图1-34 点击 开始 －> 机械设计 －> 绘图
进入生成平面图纸工作台后，先出现“新绘图创建”对话框，如图1-35，安装默认的设置，点击对话框内的“确定”按钮，创建一张A0号图纸，如图1-36。

图1-35 “新绘图创建”对话框
图1-36创建一张A0号图纸
在上面的菜单条内点击“窗口”，在下拉菜单中选择“水平平铺”，如图1－37，使三维模型和平面图纸平铺，同时显示出来。

点击工具栏内的Unfolded View 展开视图图标，然后在三维图形上选择一个面，选择后，平面图纸上预览形成的展开图，如图1－38。

同时在预览视图旁边出现一个罗盘，用来调整视图的方向，如图1－39，点击罗盘中的箭头，调整展开视图的方向，正确的视图方向如图1－40，当确定视图方向无误后，点击鼠标左键，生成钣金展开视图，如图1
－41。

图1-37下拉菜单中选择“水平平铺”
图1-38平面图纸上预览形成的展开图
图1-39用来调整视图方向的罗盘
图1-40预览正确的展开视图方向
图1-41生成的钣金展开视图
