UC3875在移相式零电压PWM软开关电源中的应用

  • 格式：pdf
  • 大小：480.61 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

基于UC3875全桥移相DCDC变换器

基于UC3875全桥移相DCDC变换器

电气控制课程设计题目：基于UC3875全桥移相DC/DC变换电路设计作者班级08-1BF院系信息学院专业自动化学号 *********** 序号35指导老师荣军完成时间2011年12月目录摘要 (3)关键字 (3)1 概论 (3)2 电路原理和各工作模态分析 (3)2.1电路原理 (3)2.1.1 全桥移相（ZVS-PWM）变换器工作原理 (3)2.1.2 全桥移相（ZVZCS-PWM）变换器工作原理 (4)2.2模态分析 (6)3 开关变压器与功率器件选择 (6)3.1功率器件选择 (6)3.2变压器选择 (7)4 控制电路设计 (7)4.1UC3875芯片简介 (7)4.2外围电路设计 (8)4.3控制电路设计 (10)5 系统仿真 (11)6 心得与体会 (14)参考文献 (14)基于UC3875全桥移相DC/DC变换电路设计摘要：全桥移相PWM开关电源具有拓扑结构简单、输出功率大、功率变压器利用率高、易于实现软开关、功率开关器件电压电流应力小等一系列优点，在中大功率应用场合受到普遍重视。

而传统的全桥PWM开关电源，功率器件处于硬开关状态，在较大的电压、电流应力下实现开关，因此产生很大的开关损耗，降低了电源运行的可靠性。

在DC/DC变换器中，则多采用以全桥移相控制软开关PWM变换器，它是直流电源实现高频化的理想拓扑之一，尤其是在中、大功率变换器应用场合。

用软开关技术实现的DC/DC变换器其效率可达90%以上，本文就由UC3875芯片组成3kWDC/DC变换器作了分析和研究。

关键字：UC3875，全桥移相，DC/DC变换，ZVS-PWM1 概论上世纪60年代开始起步的DC/DC-PWM功率变换技术出现了很大的发展。

但于其通常采用调频稳压控制方式，使得软开关的范围受到限制，且其设计复杂，不利于输出滤波器的优化设计。

因此，在上世纪80年代初，文献提出了移相控制和谐振变换器相结合的思想，开关频率固定，仅调节开关之间的相角，就可以实现稳压，这样很好地解决了单纯谐振变换器调频控制的缺点。

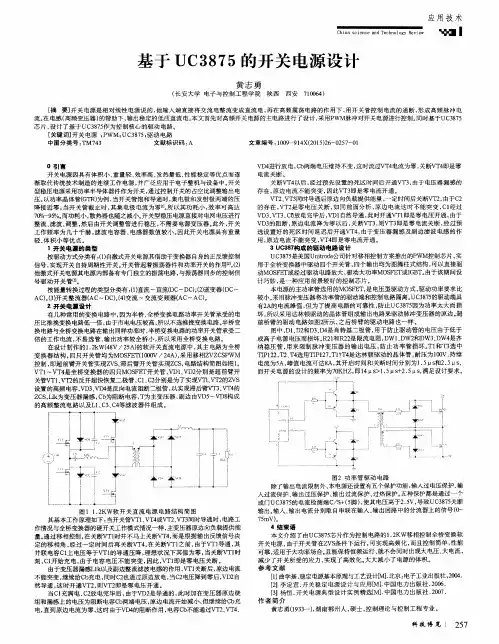

基于UC3875的开关电源设计

基于UC3875的开关电源设计
轻、 体 积小 等 优 点 。 １开关 电 源 的类 型 按驱 动方 式分类有 ： （ １ ） 自激 式开 关电源其 借助于 变换器 自身 的正反馈控 制 信号 ， 实现 开 关 自持 周期 性开 关 。 开 关管起着 振 荡器件 和 功率 开关 的作用［ ２ １ 。 （ ２ ）
Ｖ Ｄ ４ 进行放 电， Ｃ ｂ 两端 电压维 持不 变 ， 这 时 流过Ｖ Ｔ ４ 电流为零 ， 关断ｖ Ｔ ４ 即是零 电流 关 断 。 关断ｖ Ｔ４ 以后 ， 经过 预先 设置 的 死区 时间 后开 通Ｖ Ｔ ３ ， 由于 电压器 漏 感的 存在 ， 原边 电流 不能 突变 ， 因此 Ｖ Ｔ ３ ￣ ｐ 是 零 电流开 通 。 ｖｒ ２ 、 ｖｒ ３ 同时导 通后原 边 向负载提 供能量 ， 一 定 时间后 关断Ｖｒ ２ ， 由于Ｃ ２ 的 存在 ， Ｖ Ｔ ２ 是 零 电压 关 断 ， 如 同 前 面分析 ， 原 边 电流 这 时 不能 突变 ， ｃ１ 经过 Ｖ Ｄ ３ 、 ｖ Ｔ３ 、 Ｃ ５ 放 电完 毕后 ， Ｖ Ｄ１ 自然导 通 ， 此 时开通Ｖ Ｔ１ 即是 零 电压开 通 ， 由于 Ｖ Ｄ ３ 的阻断 ， 原边 电流 降为 零 以后 ， 关断 Ｖ Ｔ ３ ， 则Ｖ Ｔ ３ 即是 零 电流 关断 ， 经 过预 选设 置好 的死 区时 间延 迟后 开 通Ｖ Ｔ４ ， 由于变 压器 漏 感及 副边 滤 波 电感 的作 用， 原 边 电流不 能 突变 ， Ｖ Ｔ ４ ￣ ｐ 是零 电流 开通 。 ３ Ｕ Ｃ３ ８ ７ 构成 的 驱动 电路 设 计 ＵＣ ３ ８ ７ ５ 是美 国Ｕｎ ｉ ｔ ｒ ｏ ｄ ｅ 公司针 对移 相控 制方 案推 出的Ｐ ＷＭ控制芯 片 ， 实 用于 全桥 变换 器 中驱动 四个开 关 管 ， 四个 输 出均为 图腾柱 式结 构 ， 可 以直接 驱 动ＭＯ Ｓ Ｆ Ｅ Ｔ或经过 驱动 电路放 大 ， 驱动 大功 ￣ ２ ｇ ＭＯ Ｓ Ｆ Ｅ Ｔ 或Ｉ Ｇ Ｂ Ｔ 。 由于 该期 间设 计巧 妙 ， 是一 种 应用 前景 较 好 的控制 芯片 。 本 电源的主 功率 管选 用 的ＭＯ Ｓ Ｆ Ｅ Ｔ， 是 电压 型驱 动方 式 ， 驱动 功率 要求 比 较小 。 采 用脉冲 变压器 将功 率管 的驱动 端和控 制 电路 隔离 。 ＵＣ ３ ８ ７ ５ 的驱 动端具 有２ Ａ的 电流峰值 ， 但 为 了提高 电路 的可 靠性 ， 防止 ＵＣ ３ ８ ７ ５ 因为 功率 太大 而损 坏， 所 以采用 达林 顿驱 动 的晶体 管组 成输 出 电路来驱 动 脉冲变 压器 的原 边 。 超

学士学位毕业设计基于uc3875控制的移相全桥软开关电源的设计

学士学位毕业设计基于uc3875控制的移相全桥软开关电源的设计

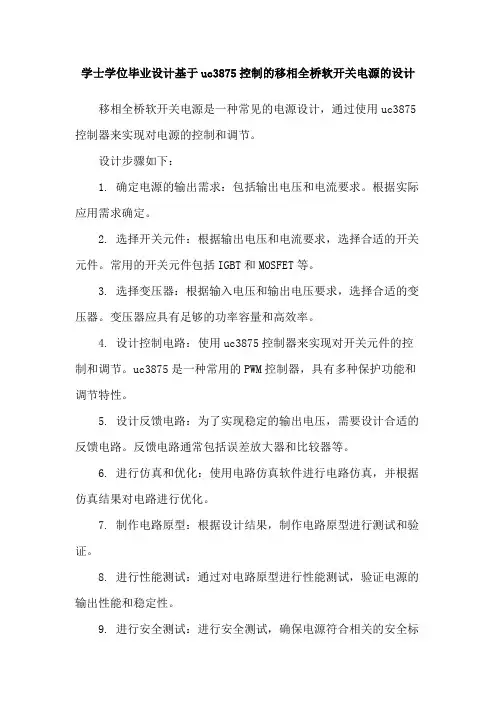

学士学位毕业设计基于uc3875控制的移相全桥软开关电源的设计移相全桥软开关电源是一种常见的电源设计，通过使用uc3875控制器来实现对电源的控制和调节。

设计步骤如下：
1. 确定电源的输出需求：包括输出电压和电流要求。

根据实际应用需求确定。

2. 选择开关元件：根据输出电压和电流要求，选择合适的开关元件。

常用的开关元件包括IGBT和MOSFET等。

3. 选择变压器：根据输入电压和输出电压要求，选择合适的变压器。

变压器应具有足够的功率容量和高效率。

4. 设计控制电路：使用uc3875控制器来实现对开关元件的控制和调节。

uc3875是一种常用的PWM控制器，具有多种保护功能和调节特性。

5. 设计反馈电路：为了实现稳定的输出电压，需要设计合适的反馈电路。

反馈电路通常包括误差放大器和比较器等。

6. 进行仿真和优化：使用电路仿真软件进行电路仿真，并根据仿真结果对电路进行优化。

7. 制作电路原型：根据设计结果，制作电路原型进行测试和验证。

8. 进行性能测试：通过对电路原型进行性能测试，验证电源的输出性能和稳定性。

9. 进行安全测试：进行安全测试，确保电源符合相关的安全标
准和规定。

10. 进行系统集成：将电源集成到目标系统中，并进行系统测试和调试。

以上是基于uc3875控制的移相全桥软开关电源的设计步骤。

具体的设计过程中，还需要根据实际情况进行一些细节调整和优化。

UC3875的工作

UC3875的工作

UC3875的工作1脚输出+5V基准电压，可作为内部或外部电路的其他元件的电源。

2脚作为电压反馈控制端，当引输出信号高到一定值时，由内部RS触发器及门电路作用使C输出与A输出反相，即A、C输出信号移相180度；同样，当引脚2输出信号低于1V时，通过内部RS触发器及门电路作用使C输出与A输出同相，即A、C输出信号移相0度。

可见通过控制引脚2端的输出可以控制A、C间相位在0~180度之间变化。

B、D的工作原理与A、C 相似。

3脚作为误差放大器的反相输入端，通常利用分压电阻检测输出电源电压。

4脚作为误差放大器的同相输入端，和1脚基准电压相连，检测3脚的输出电源电压。

5脚作为电流检测端，其基准设置为内部固定2.5V（由分压），当电压超过2.5V时输出即被关断，软起动6脚复位，即可实现过流保护。

7脚和15脚作为输出延迟控制端，通过设置该脚对地之间的电流来设置死区，加在同一桥臂两管驱动脉冲之间，以实现零电压开通时的瞬态时间。

8、9、13、14脚作为输出端，可驱动MOSFET和变压器。

10脚作为电源电压端，为输出级提供所需电源。

11脚作为芯片供电电源，为芯片内部数字、模拟电路部分提供电源，内部有欠压锁定电路，其开启阈值为10.75V，关闭阈值为9.25V。

开启和关闭之间有1.5V 的回差，可有效防止电路在阈值电压附近工作时的跳动。

16脚作为频率设置端，需外接电阻和电容来设置振荡频率。

17脚作为输出时，提供时钟信号；作为输入，提供同步点。

18脚作为陡度端，需外接一个电阻以产生斜波。

19脚作为斜波端，需外接电容到地。

20脚作为信号地，是所有电压的参考基准。

1.2.2控制电路控制电路的原理图主要部分如图3所示。

图3 控制电路原理图UC3875的核心是相位调制器，其13脚B输出信号与14脚A输出信号反相，9脚C输出信号与8脚D输出信号反相，这四个驱动信号经扩流后由驱动变压器去驱动～MOS管。

相位控制的特点体现在UC3875的四个输出端具有相同的驱动脉冲分别驱动A／B、C／D两个半桥，通过移相错位控制有源时间，使全桥的四个开关轮流导通。

uc3875应用

uc3875应用

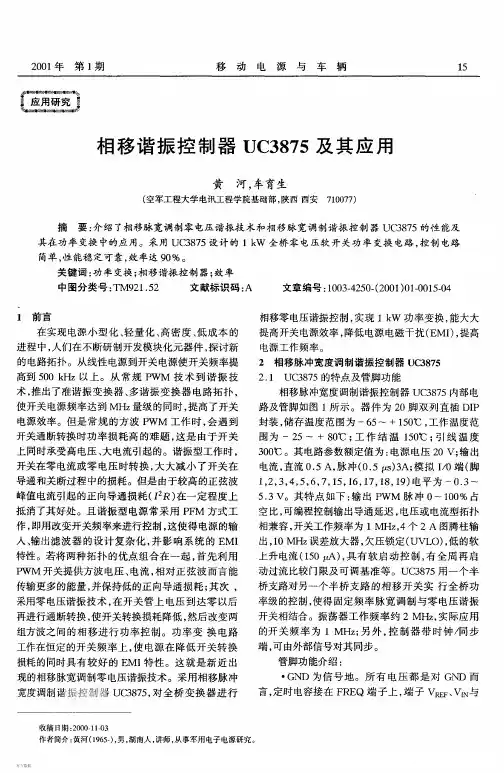

移 动
电 源
与 车 辆
当采用外同步时， 可简单地将 同步信号接人 Ｃ Ｏ ＫＳ Ｎ Ｌ Ｃ ／Ｙ Ｃ端子， 若采用多个 Ｕ ３７ 时， Ｃ８５ 可将 每个 Ｕ ３７ Ｃ ８５的 Ｃ Ｏ Ｋ Ｓ Ｎ Ｌ Ｃ ／Ｙ Ｃ端连接在一起， 如 图２ 所示。所有集成电路将被最高频率同步， 但为
卿
、 Ｉ
也可将多个器件的 Ｃ Ｏ Ｋ Ｓ Ｎ Ｌ Ｃ ／Ｙ Ｃ端连接在一起， 按最高频率同步使用。
＂ Ａ Ｅ Ａ ＢＣ Ｄ为输出延迟控制 ＳＴ 一 ， 一 Ｄ Ｌ Ｙ Ｅ 端。对两个半桥提供各自的延迟来适应谐振电容充
电电流的差别。
．ＬＰ ＳＯ Ｅ为斜面斜度设定及补偿端。从 ＳＯ Ｅ到 Ｖ 连接电阻 Ｒ Ｅ可调整用于产生斜 ＬＰ ｝ Ｓ Ｐ， Ｌ Ｏ 面的电流， 产生适当的斜面， 提供电压前馈。
＂ ＭＰ为斜面产生端子。接斜面电容 Ｃ 适 Ｒ Ａ ，
・ Ｒ 为５ Ｖ电压基准。有 ６ ｍ ＶＥ Ｆ ０ Ａ容量供外 围电路， 并具内部短路电流限制。 ２２ 振荡器频率的 ． 设定及同步
振荡器可工作在自 激振荡或外同步状态。对于 自 激工作，Ｒ Ｑ端到地外接电阻、 ＦＥ 电容， 振荡器输 出频率 ｆ 的调整公式为：
・ Ｒ Ｑ Ｔ振荡器频率设定端子。选择 １ Ｅ ＦＥ Ｓ ６ 脚到地电阻和电容， 可调整振荡器输出频率 ｆ ．
一个半桥支路， 输出ＣＤ用时钟同步驱动与Ａ Ｂ ， ，具
有相移的另一个半桥支路。
＂ Ｃ ／Ｙ Ｃ Ｓ Ｎ 时钟／ ＣＯ Ｋ Ｌ 同步端子。作为输出， 该端可提供时钟信号， 作为输人可被外部信号同步；
无损耗转换时间约为８ ｎ， ２％负载下， ０ 在 ５ ｓ 无损耗 转换时间约为２０ 左支路保持无损耗， ２ ｎ， ｓ 右支路转

基于UC3875的ZVZCSPWM软开关直流电源的研制(1)

基于UC3875的ZVZCSPWM软开关直流电源的研制(1)

第４５卷第４期２００８年７月真空ＶＡＣＵＵＭＶｏｌ．４５，Ｎｏ．４Ｊｕｌ．２００８收稿日期：２００８－０２－０５作者简介：牟翔永（１９７９－），男，四川省宜宾县人，硕士。

联系人：陈庆川，研究员，博导。

基于ＵＣ３８７５的ＺＶＺＣＳＰＷＭ软开关直流电源的研制牟翔永１，陈庆川１，朱明２（１．核工业西南物理研究院，四川成都６１００４１；２．成都普斯特电气有限责任公司，四川成都６１００４１）摘要：本文介绍了移相谐振控制器ＵＣ３８７５的电气特性与基本功能，详细分析了以ＵＣ３８７５作为控制核心设计的一台１．２ｋＷ、７０ｋＨｚ的移相式ＺＶＺＣＳＰＷＭ软开关直流电源，并运用ＰＳｐｉｃｅ进行了仿真，给出了该电源控制电路、主电路基本电路拓扑，列出了相关参数的仿真波形与实验波形。

关键词：ＵＣ３８７５；ＺＶＺＣＳ；软开关中图分类号：ＴＭ４５文献标识码：Ａ文章编号：１００２－０３２２（２００８）０４－０１０１－０５ＵＣ３８７５－ｂａｓｅｄｄｅｖｅｌｏｐｍｅｎｔｏｆＺＶＺＣＳＰＷＭＳｏｆｔＳｗｉｔｃｈｉｎｇＤＣｐｏｗｅｒｓｕｐｐｌｙＭＵＸｉａｎｇ－Ｙｏｎｇ１，ＣＨＥＮＱｉｎｇ－Ｃｈｕａｎ１，ＺＨＵＭｉｎｇ２（１．ＳｏｕｔｈｗｅｓｔｅｒｎＩｎｓｔｉｔｕｔｅｏｆＰｈｙｓｉｃｓ，Ｃｈｅｎｇｄｕ６１００４１，Ｃｈｉｎａ；２．ＣｈｅｎｇｄｕＰｕｌｓｅｔｅｃｈＥｌｅｃｔｒｉｃＣｏ．，Ｌｔｄ，Ｃｈｅｎｇｄｕ６１００４１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＤｅｓｃｒｉｂｅｓｔｈｅｅｌｅｃｔｒｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄｂａｓｉｃｆｕｎｃｔｉｏｎｏｆｔｈｅｐｈａｓｅｓｈｉｆｔｒｅｓｏｎａｎｔｃｏｎｔｒｏｌｌｅｒＵＣ３８７５．Ａｎ１．２ｋＷｐｈａｓｅｓｈｉｆｔｆｕｌｌ－ｂｒｉｄｇｅＺＶＺＣＳＰＷＭＤＣ／ＤＣｓｏｆｔ－ｓｗｉｔｃｈｉｎｇＤＣｐｏｗｅｒｓｕｐｐｌｙａｔ７０ｋＨｚｗｉｔｈＵＣ３８７５ａｓｃｏｎｔｒｏｌｌｉｎｇｃｏｒｅｗａｓｄｅｓｉｇｎｅｄａｎｄｂｕｉｌｔｕｐ，ｗｈｉｃｈｗａｓｓｉｍｕｌａｔｅｄｗｉｔｈＰＳｐｉｃｅ．Ｔｈｅｔｏｐｏｌｏｇｉｅｓｏｆｂｏｔｈｃｏｎｔｒｏｌａｎｄｍａｉｎｃｉｒｃｕｉｔｓａｒｅｐｒｅｓｅｎｔｅｄｗｉｔｈｔｈｅｗａｖｅｆｏｒｍｓｏｆｒｅｌｅｖａｎｔｐａｒａｍｅｔｅｒｓｆｒｏｍｓｉｍｕｌａｔｉｏｎａｎｄｅｘｐｅｒｉｍｅｎｔｇｉｖｅｎ．Ｋｅｙｗｏｒｄｓ：ＵＣ３８７５；ＺＶＺＣＳ；ｓｏｆｔ－ｓｗｉｔｃｈｉｎｇ目前，中、大功率开关电源的主电路基本上都是采用全桥变换器结构，其相应的软开关工作方式有三种，即零电压开关（ＺＶＳ）、零电流开关（ＺＣＳ）和零电压零电流开关（ＺＶＺＣＳ）。

UC3875的应用及管脚功能.1

UC3875的应用及管脚功能.1

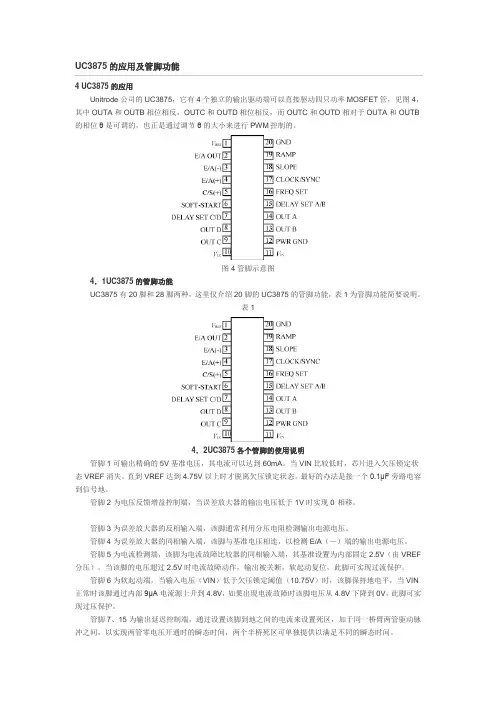

UC3875的应用及管脚功能4 UC3875的应用Unitrode公司的UC3875，它有4个独立的输出驱动端可以直接驱动四只功率MOSFET管，见图4，其中OUTA和OUTB相位相反，OUTC和OUTD相位相反，而OUTC和OUTD相对于OUTA和OUTB 的相位θ是可调的，也正是通过调节θ的大小来进行PWM控制的。

图4管脚示意图4．1UC3875的管脚功能UC3875有20脚和28脚两种，这里仅介绍20脚的UC3875的管脚功能，表1为管脚功能简要说明。

表14．2UC3875各个管脚的使用说明管脚1可输出精确的5V基准电压，其电流可以达到60mA。

当VIN比较低时，芯片进入欠压锁定状态VREF消失。

直到VREF达到4.75V以上时才脱离欠压锁定状态。

最好的办法是接一个0.1μF旁路电容到信号地。

管脚2为电压反馈增益控制端，当误差放大器的输出电压低于1V时实现0°相移。

管脚3为误差放大器的反相输入端，该脚通常利用分压电阻检测输出电源电压。

管脚4为误差放大器的同相输入端，该脚与基准电压相连，以检测E/A（－）端的输出电源电压。

管脚5为电流检测端，该脚为电流故障比较器的同相输入端，其基准设置为内部固定2.5V（由VREF 分压）。

当该脚的电压超过2.5V时电流故障动作，输出被关断，软起动复位，此脚可实现过流保护。

管脚6为软起动端，当输入电压（VIN）低于欠压锁定阈值（10.75V）时，该脚保持地电平，当VIN 正常时该脚通过内部9μA电流源上升到4.8V，如果出现电流故障时该脚电压从4.8V下降到0V，此脚可实现过压保护。

管脚7、15为输出延迟控制端，通过设置该脚到地之间的电流来设置死区，加于同一桥臂两管驱动脉冲之间，以实现两管零电压开通时的瞬态时间，两个半桥死区可单独提供以满足不同的瞬态时间。

管脚14、13、9、8为输出OUTA～OUTD端，该脚为2A的图腾柱输出，可驱动MOSFET和变压器。

UC3875及在全桥软开关DCDC变换器中的应用

UC3875及在全桥软开关DCDC变换器中的应用

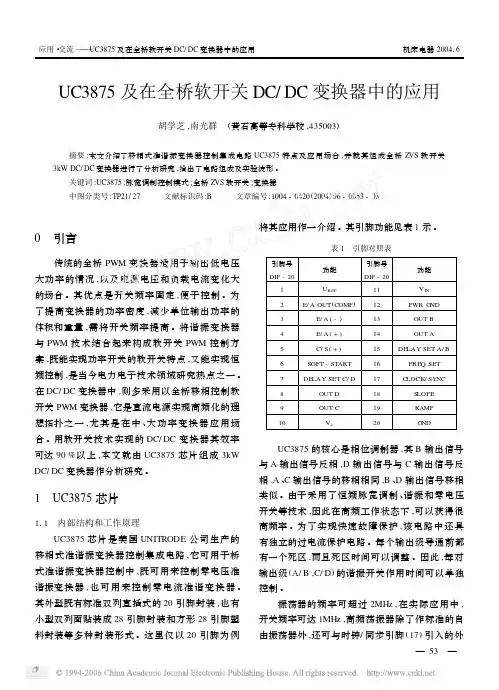

3 全桥移相谐振电路
传统的 PWM 型开关电源具有控制简单的优 点 ,缺点是开关损失随开关频率的提高而增加 。 造成 PWM 变换器开关损失较大的原因是 :a . 开关 器件的通 、断都是强制的 ; b. 开关器件是非理想 的 ,即开和关不能瞬间完成 ,都需要一定时间 ;c . 开关器件及与之相连的器件都有寄生参数 ,使通 过开关器件的电压和电流不是纯方波 ,功率管在 开 、关过程中会产生开关器件的电压 、电流波形交 叠现象 ,从而产生开关损失 。随着频率的增加 ,开 关损失在全部损失中所占比例也随着增加 。
应用·交流 ———UC3875 及在全桥软开关 DC/ DC 变换器中的应用
机床电器 200416
且还要使两个对角桥臂的导通有一定的时间延 时 ,有效占空比由图 3 所示的延迟时间控制 。由 于两个桥臂的开关元件不是同时被驱动的 ,所以 需要精确设置“移相”导通波形之间的延迟时间间 隔 ,延迟时间间隔由谐振腔控制电路的电压回路 进行调节 , 最终充当两个驱动信号的移相信号 。 此时串联在变压器的上半桥或下半桥中的两个开 关管均处于导通状态 ,而变压器在开关管导通时 刻的电压为零 ,即变压器的初级处于短接状态 ,并 箝位初级电流保持原值 。当半桥中的一个开关器 件经适当的延迟时间后关断时 ,变压器初级电流 又流过该开关管的输出寄生电容 ,从而与开关管 的漏极电压谐振且与电压反相 ,使对角臂开关上 的电压为零 ,从而保证了零电压开关工作状态 。
参考文献 : [1 ] 李宏编著 1 电力电子设备用器件与集成电路应用指南
[M ]1 北京 :机械工业出版社 ,20011 [ 2 ] 叶慧贞 ,等编著 1 新颖开关稳压电源[M ]1 北京 :国防工
业出版社 ,19991 [3 ] 邹旭东 1 半桥软开关 DC/ DC 变换器研究 [ C ]1 华中理

基于UC3875全桥移相开关电源的设计

基于UC3875全桥移相开关电源的设计

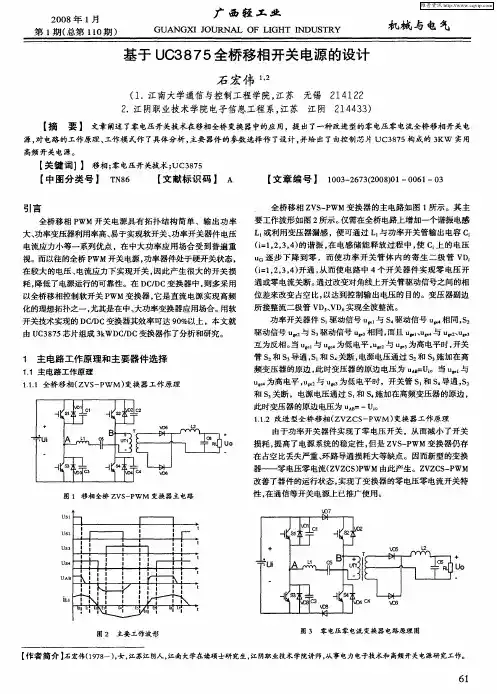

石 宏 伟 １ ， ２
（． １ 江南大学通信 与控制工程学院 ， 江苏 无锡 ２ ４ ｌ ｌ２ ２ ２ ．江 阴职 业技术 学 院 电子 信 息工程 系 ， 苏 江 阴 ２ ４ ３ 江 ｌ ３） ４
【 摘 要 】 文章阐述了 压开关技术 相全 换器中 应用， 零电 在移 桥变 的 提出了 一种改进型的 压零电流全 零电 桥移相开关电
【 文章编 号 】 １０—６３ ０８ １ ０６ — ３ ０３２７（ ０ ） — ０１ ０ ２ ０
全 桥移相 Ｚ Ｓ Ｐ Ｖ — ＷＭ变换器 的主 电路如 图 １ 所示 。其主 要工作波形如 图 ２所示。 仅需在全桥电路上增加一个谐振 电感 Ｌ 或利用变压器漏感 ，便可通过 Ｌ 与功率开关管输 出电容 ｃ （＿ ， ，， ） ｉ１ ２ ３ ４ 的谐 振 ， 电感储能 释放过程 中 ， Ｃ 上 的 电压 在 使 Ｕ 逐 步 下降 到零 ，而 使功 率开关 管 体 内的寄 生 二极 管 Ｖ Ｄ （＿ ， ， ， ） ｉ１ ２３ ４ 开通 ， 而使 电路 中 ４个开关器 件实现零 电压 开 从 通或零 电流关断。 通过改变对 角线上开关管驱动信号之间的相
器——零 电压零电流（ Ｖｚ ｓ Ｐ ｚ ｃ ）ｗＭ由此产生 。Ｚ Ｚ Ｓ Ｐ Ｖ Ｃ — ＷＭ
改善 了器件的运行状 态 ， 实现 了变换器 的零 电压零电流开关特
图 １ 移 相 全桥 ＺＶＳ ＰＷ Ｍ 变换 器 主 电路 －
性， 在通信等开关电源上已推广使用 。
— —］
Ｊ
： Ｉ
位差来改变 占空 比， 以达到控制输 出电压 的 目的。变压器副边
所接整流二极管 Ｖ 、 Ｄ， ＶＤ 实现全波整流 。 功率开关 器件 Ｓ 驱动信号 Ｕ 。 Ｓ 驱动信号 ｕ 。 与 一相 同 ，： Ｓ 驱动信号 Ｕｅ与 Ｓ 驱动信号 Ｕｃ相 同， ｜ ２ ３ Ｅ ３ 而且 Ｕｅ．ｅ与 Ｕｅ Ｕｅ ｇ￣ ５ ｌ ４ ｇ＂ ５ Ｕ ２ ３ ￣

移相谐振全桥软开关控制器UC3875引脚及功能介绍

移相谐振全桥软开关控制器UC3875引脚及功能介绍

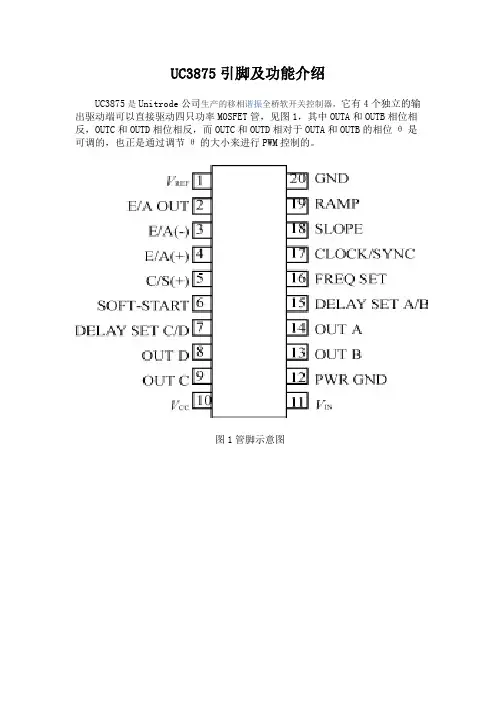

UC3875引脚及功能介绍UC3875是Unitrode公司生产的移相谐振全桥软开关控制器，它有4个独立的输出驱动端可以直接驱动四只功率MOSFET管，见图1，其中OUTA和OUTB相位相反，OUTC和OUTD相位相反，而OUTC和OUTD相对于OUTA和OUTB的相位θ是可调的，也正是通过调节θ的大小来进行PWM控制的。

图1管脚示意图UC3875的管脚功能UC3875有20脚和28脚两种，这里仅介绍20脚的UC3875的管脚功能，表1为管脚功能简要说明。

表1UC3875各个管脚的使用说明管脚1可输出精确的5V基准电压，其电流可以达到60mA。

当VIN比较低时，芯片进入欠压锁定状态VREF消失。

直到VREF达到4.75V以上时才脱离欠压锁定状态。

最好的办法是接一个0.1μF旁路电容到信号地。

管脚2为电压反馈增益控制端，当误差放大器的输出电压低于1V时实现0°相移。

管脚3为误差放大器的反相输入端，该脚通常利用分压电阻检测输出电源电压。

管脚4为误差放大器的同相输入端，该脚与基准电压相连，以检测E/A（－）端的输出电源电压。

管脚5为电流检测端，该脚为电流故障比较器的同相输入端，其基准设置为内部固定2.5V（由VREF分压）。

当该脚的电压超过2.5V时电流故障动作，输出被关断，软起动复位，此脚可实现过流保护。

管脚6为软起动端，当输入电压（VIN）低于欠压锁定阈值（10.75V）时，该脚保持低电平，当VIN正常时该脚通过内部9μA电流源上升到4.8V，如果出现电流故障时该脚电压从4.8V下降到0V，此脚可实现过压保护。

管脚7、15为输出延迟控制端，通过设置该脚到地之间的电流来设置死区，加于同一桥臂两管驱动脉冲之间，以实现两管零电压开通时的瞬态时间，两个半桥死区可单独提供以满足不同的瞬态时间。

管脚8、9、13、14为输出OUTA～OUTD端，该脚为2A的图腾柱输出，可驱动MOSFET 和变压器。

管脚10为驱动输出电源电压端（对应管脚12 PWRGND），该脚提供输出级所需电源，Vc通常接3V以上电源，最佳为12V。

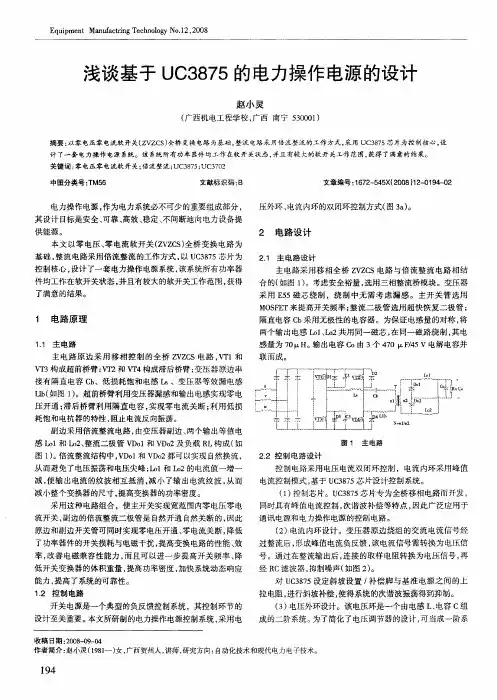

浅谈基于UC3875的电力操作电源的设计

浅谈基于UC3875的电力操作电源的设计
能力 ， 提高 了系统 的可靠性。
１２ 控 制 电 路 －
（ ）电流内环设 计。变压器原边 绕组 的交 流电流信号经 ２ 过整流后 ， 成峰值电流负反馈 ， 电流信 号需转换 为电压信 形 该 号 。通过在整流输出后 ， 连接的取样电阻转换为 电压 信号 ， 再 经Ｒ Ｃ滤波器 ， 抑制噪声 （ 如图 ２ 。 ） 对 Ｕ ３７ Ｃ ８ ５设定斜坡设 置 ／ 偿脚与 基准 电源之 间 的上 补
１１ 主 电路 ．
主 电路 原边 采用 移 相控 制 的全桥 Ｚ Ｚ Ｓ电路 ， Ｔ ＶＣ Ｖ １和
Ｖ ３构成超前桥臂 ；Ｔ Ｔ Ｖ ２和 Ｖ ４构成滞后 桥臂 ； Ｔ 变压器原边 串 接有 隔直 电容 ｃ 、低损耗 饱和电感 ｋ 、变压器等效漏 电感 ｂ Ｌｂ 如图 １。超前桥臂 利用 变压器漏感和输 出电感实现零 电 ｌ（ ） 压 开通 ； 滞后桥臂利用 隔直电容 ， 实现零 电流关 断 ； 利用低损
Ｅｑ ｉｍｅ ｔ ｕ ｐ ｎ Ｍａ ｕ ａ ｔ ｎ ｅ ｈ ｏ ｏ ｙ Ｎｏ １ ２ ０ ｎ ｆｃｒ ｇ Ｔ ｃ ｎ ｌｇ ． ２， ０ ８ ｉ
浅谈基于 Ｕ ３ ７ Ｃ ８ ５的电力操作 电源 的设计
赵 小 灵
（ 广西机 电工程学校 ， 广西 南宁 ５ ０ ０ ） ３０ １
摘要 ： 以零 电压零 电流软开 关（ Ｖ ＣＳ 全桥变换 电路 为基础 ， ＺＺ ） 整流 电路 采用倍流整流的工作 方式， 采用 ＵＣ３ ７ ８ ５芯片为控 制核 心， 设 计 了一套 电力操作 电源 系统。该系统所有功率 器件均工作在软开关状态 ， 并且有较大的软开关工作 范围， 获得 了满意的结果 。
耗 饱 和 电 电路 ， 由变压器副边、 两个输 出等值 电
感 Ｌ ｌ Ｌ２ 整流二极 管 Ｖ ｏ 和 Ｖ ｏ 及 负载 Ｒ ｏ 和 ｏ、 Ｄｌ Ｄ２ Ｌ构成 （ 如

基于UC3875的移相式PWM直流电源设计

基于UC3875的移相式PWM直流电源设计

Dianqi Gongcheng yu Zidonghua♦电气工程与自动化■基于UC3875的移相式PWM直流电源设计陈明理1毕睿华！陈昊*隆贤林！程桂林！(1.国网江苏省电力有限公司南京供电分公司，江苏南京210000;2.南京工程学院电力工程学院，江苏南京211167;3.国网江苏省电力有限公司，江苏南京210024)摘要+针对高效逆变电源的高频化、高功率密度等需求，分析了以UC3875作为控制核心设计的移相式PWM软开关直流电源;通过 Matlab/Simulink仿真软件验证方案的可行性，同时进行硬件电路设计。

实验结果表明：输出电压稳定工作于45 V，可实现软开关功能，满 足设计求。

关键词+UC3875;移相式控制；直流电源0引言随着电子、通信等技术的不进步，对电源的各方性能求 。

，高效逆变电源 着、、、高效率方 ，电、计 、通信控制等设 。

变 PWM技术 软开PWM控制方案，功率开的软开，频控制，电力电子技术 的[1#。

全移相控制软开关PWM变 直流电源 高频的理想，软开技术的DC-DC变 效率可90%以上。

针对UC3875 的移相全控桥电路进行了设计，实验 设计要求。

1移相式直流电源的原理分析如图1，输入直流电压！c，选择的功率开关器件N MOSFET分别为 V T\、VT!、VT*、VT&，VDi、VD!、VD*、VD&为反馈 ，电容为Ci、C2、C*、C4，电为込，的电电通的式流电路提供。

零电开通(ZVS)条件工作原[2]:正常情况下，该件启时，开 承受很大的电，不利于导通；并联电后，变 L j与电 生串联谐振，相当于一根导线，储，电释放量，这样可以让开关管承受的电压降为 零，有利 安全导通。

在移相全桥ZVS-PWM DC-DC变换器中，因为采用的开 关器件VTi〜VT&，并联电容为Ci〜C&，极为VDi〜VD&，以在一个周期程中，有12种不一样的工作流程，且该 变 的工作状态在12种工作程中完不相同。

移相控制零电压开关控制器UC3875的高频开关电源

移相控制零电压开关控制器UC3875的高频开关电源

移相控制零电压开关控制器UC3875的高频开关电源作者：焦斌时间：2007-01-18 来源:摘要: 为减小开关器件的开关损耗,提高开关频率,减小开关电源的体积、重量,提高效率,介绍了新型PWM变换器( PSZVS-PWM)工作原理,实现零电压开关的条件,并给出了由UC3875构成的实用高频开关电源电路。

关键词: 移相; 控制; 零电压开关; 控制芯片引言近年来采用PWM调制技术的开关电源不断向高频化、线路简单化和控制电路集成化方向发展,使开关电路的体积、重量、效率都上了一个台阶。

但在PWM控制方式中,开关器件多处于硬开关工作状态,开关器件有较高的开关损耗,限制了开关频率的提高;在关断大电流时,由于分布参数的存在,开关元件承受了较大的开关应力。

移相控制零电压开关PWM变换器( PSZVS-PWM)利用变压器的漏感和功率管的寄生电容实现零电压开关,使开关损耗大为降低,从而减小了开关的体积,减轻了重量,提高了效率。

工作原理图1为主电路结构图。

VTA 、VTB组成了超前桥臂,VTC、VTD组成了滞后桥臂。

图1中: VDA ～VDD及CA～CD分别是VTA～VTD的内部寄生二极管及寄生电容, CA =CB=Clead, CC=CD=Clag;LR (包括变压器的漏感)为谐振电感。

控制芯片采用UC3875,可实现移相控制。

开关管驱动信号如图2所示,左桥臂(右桥臂)的两个开关管形成180°互补导通,对角两个开关管VTA 和VTD(或VTB和VTC)导通角相差一角度(移相角) ,通过调节移相角的大小即可调节输出电压。

图2为移相控制零电压开关时序图。

图3为移相控制零电压开关变换器的主要波形图。

图4为开关状态图。

(1) 初始状态t < t0 (见图4 ( a) ) 。

VTA、VTD导通,原边电流流通路径为:电源正端Us +→VTA→CE→T1→LR→VTD→电源负端Us -,电流为IP 。

(2) t0 < t < t1阶段(见图4 ( b) ) 。
