机械设计(9.5.2)--滑动轴承的结构类型思考题

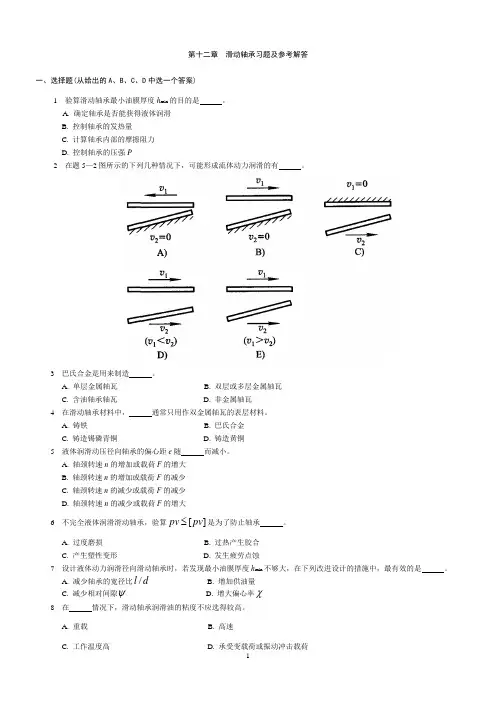

第十二章 滑动轴承习题及参考解答一、选择题(从给出的A 、B 、C 、D 中选一个答案)1 验算滑动轴承最小油膜厚度h min 的目的是 。

A. 确定轴承是否能获得液体润滑B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强P2 在题5—2图所示的下列几种情况下，可能形成流体动力润滑的有 。

3 巴氏合金是用来制造 。

A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦 4 在滑动轴承材料中， 通常只用作双金属轴瓦的表层材料。

A. 铸铁 B. 巴氏合金 C. 铸造锡磷青铜 D. 铸造黄铜 5 液体润滑动压径向轴承的偏心距e 随 而减小。

A. 轴颈转速n 的增加或载荷F 的增大 B. 轴颈转速n 的增加或载荷F 的减少 C. 轴颈转速n 的减少或载荷F 的减少 D. 轴颈转速n 的减少或载荷F 的增大 6 不完全液体润滑滑动轴承，验算][pv pv ≤是为了防止轴承 。

A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀7 设计液体动力润滑径向滑动轴承时，若发现最小油膜厚度h min 不够大，在下列改进设计的措施中，最有效的是 。

A. 减少轴承的宽径比d l / B. 增加供油量 C. 减少相对间隙ψ D. 增大偏心率χ 8 在 情况下，滑动轴承润滑油的粘度不应选得较高。

A. 重载 B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷9 温度升高时，润滑油的粘度 。

A. 随之升高B. 保持不变C. 随之降低D. 可能升高也可能降低 10 动压润滑滑动轴承能建立油压的条件中，不必要的条件是 。

A. 轴颈和轴承间构成楔形间隙 B. 充分供应润滑油C. 轴颈和轴承表面之间有相对滑动D. 润滑油温度不超过50℃11 运动粘度是动力粘度与同温度下润滑油 的比值。

A. 质量B. 密度C. 比重D. 流速 12 润滑油的 ，又称绝对粘度。

A. 运动粘度B. 动力粘度C. 恩格尔粘度D. 基本粘度 13 下列各种机械设备中， 只宜采用滑动轴承。

滑动轴承一 选择题(1) 宽径比d B /是设计滑动轴承时首先要确定的重要参数之一，通常取 d B / C 。

A. 1~10B.0.1~1C. 0.3~1.5D. 3~5(2) 下列材料中 C 不能作为滑动轴承轴瓦或轴承衬的材料。

A. ZSnSb11Cu6B. HT200C. GCr15D. ZCuPb30(3) 在非液体润滑滑动轴承中，限制p 值的主要目的是 C 。

A. 防止出现过大的摩擦阻力矩B. 防止轴承衬材料发生塑性变形C. 防止轴承衬材料过度磨损D. 防止轴承衬材料因压力过大而过度发热(4) 在滑动轴承材料中， B 通常只用于作为双金属或三金属轴瓦的表层材料。

A. 铸铁B. 轴承合金C. 铸造锡磷青铜D. 铸造黄铜(5) 在滑动轴承轴瓦材料中，最易用于润滑充分的低速重载轴承的是 C 。

A. 铅青铜B. 巴氏合金C. 铝青铜D. 锡青铜(6) 滑动轴承的润滑方法，可以根据 A C 来选择。

A. 平均压强pB. 3pvC. 轴颈圆周速度vD. pv 值(7) B 不是静压滑动轴承的特点。

A. 起动力矩小B. 对轴承材料要求高C. 供油系统复杂D. 高、低速运转性能均好(8) 设计液体动压径向滑动轴承时，若通过热平衡计算发现轴承温升过高，下列改进措施中，有效的是 C 。

A. 增大轴承宽径比B. 减小供油量C. 增大相对间隙D. 换用粘度较高的油(9) 巴氏合金用于制造 B 。

A. 单层金属轴瓦B. 双层及多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦(10) 含油轴承是采用 D 制成的。

A. 塑料B. 石墨 C 铜合金 D. 多孔质金属(11) 下述材料中， C 是轴承合金(巴氏合金)。

A. 20CrMnTiB. 38CrMnMoC. ZSnSb11Cu6D. ZCuSnl0Pbl(12) 液体摩擦动压径向轴承的偏心距e 随 B 而减小。

A. 轴颈转速n 的增加或载荷F 的增加B. 轴颈转速n 的增加或载荷F 的减少C. 轴颈转速n 的减少或载荷F 的减少D. 轴颈转速n 的减少或载荷F 的增加(13) 温度升高时，润滑油的粘度 C 。

10-3 第十章 液体动压润滑基本理理论1、简述形成稳定动压油膜的条件？答：1）两摩擦表面之间必须能够形成收敛的楔形间隙；2）两摩擦表面之间必须有充足的、具有一定粘度的润滑油；3）两摩擦表面之间必须有足够的相对运动速度。

2、径向液体动压润滑轴承和液体静压润滑轴承的承载机理有何不同？径向液体动力润滑轴承的承载机理是轴承与轴颈以一定的相对运动速度将润滑油带入两摩擦表面间的收敛间隙，形成动压油膜把两摩擦表面分开，油膜压力与外载平衡。

液体静压轴承是利用油泵将具有一定压力的润滑油通过一套供油系统将润滑油输入两滑动表面间，使两表面分离，形成油膜并承载。

3、如何选择普通径向滑动轴承的宽径比？宽径比选取过大时会发生什么现象？宽径比常用的范围是0.5~1.5。

宽径比选得小时可提高轴承运转平稳性，端泄流量大，功耗小，油的温升较低，但轴承承载能力要降低。

宽径比选得过大时，轴承宽度较大，易造成轴颈与轴承局部磨损严重。

4、相对间隙ψ对轴承性能有何影响？在设计时如果出现温升过高，应如何调整ψ的取值？相对间隙ψ对轴承的承载能力、摩擦功耗和温升都有重要影响。

ψ取大值时，则润滑油的流量增加，温升降低；ψ取小值时，则温升增加。

5、液体动力润滑油轴承在热平衡计算时为何要限制油的入口温度？在热平衡计算时限制油的入口温度是因为润滑油都是循环使用。

如果温度过低，必须加大存油容积，以保证能有较长时间使回油油温降低到所要求的入口温度。

入口温度过高，油在循环时带走热量少，散热效果降低。

6、设计液体动压向心滑动轴承时，在其最小油膜厚度不够可靠的情况下，应调整哪些参数方可能实现液体润滑？增加润滑油粘度，增加转动速度，适当增加相对间隙。
