2011年上海市《电子产品装配与调试项目》任务书及答案

2012年广西职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书(B题)工位号：成绩：说明：本次比赛共有电路装配焊接、电路故障诊断与排除、电路功能调试、电路参数测量、装配工艺卡编制、电路基础问答、电路原理图绘制等七个工作任务。

完成这七个工作任务的时间为240分钟。

按完成工作任务的情况和在完成工作任务进程中的职业与安全意识，评定成绩，满分为100分。

职业与安全意识要求：操作符合安全操作规程；工具摆放、包装物品、导线线头等的处理，符合职业岗位的要求；遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁。

1．工作过程安全2．仪器仪表操作安全、规范3．工具使用安全、规范4．搭建模块安全摆放5．赛场纪律和工位清洁选手分项目评分栏：一、元件选择及电路装配焊接（共计25分）（1）元器件选择（10分）对赛场提供的元器件进行识别和测量，并选择出正确的元器件进行装配。

将筛选过后多余的元器件放回指定的器件袋中。

注意：1．选择出的元器件型号、参数及外型封装必须与电路原理图（附图一）和电路装配图（附图二）保持一致。

2．在测量过程中如发现需要装配的元器件已损坏，可以在电路板通电前向裁判申请更换。

经裁判认定，如果测量结果不准确或者通电后才提出更换申请的，将被扣分。

（2）印制电路板焊接（10分）根据提供的原理图（附图一）和装配图（附图二），把选取的元器件及各功能部件正确的焊接在赛场提供的印制电路板上。

要求:焊点大小适中,光滑,干净,无毛刺.无漏,假,虚,连焊.引脚加工尺寸及成形符合工艺要求.导线长度,剥钱头长度符合工艺要求,芯线完好,挽线头镀锡.（3）产品装配（5分）把选取的元件及功能部件正确装配在电路板上.要求:元件无错漏,元件和导线安装以及元件上字符标识方向符合工艺要求.接插紧固件安装可靠牢固.无烫伤划伤处,整机清洁美观无污物.二、电路故障诊断与排除（共计10分）在您已经焊接好的线路板上，已经设置了两个故障，请您找到故障点并排除故障后使电路正常工作。

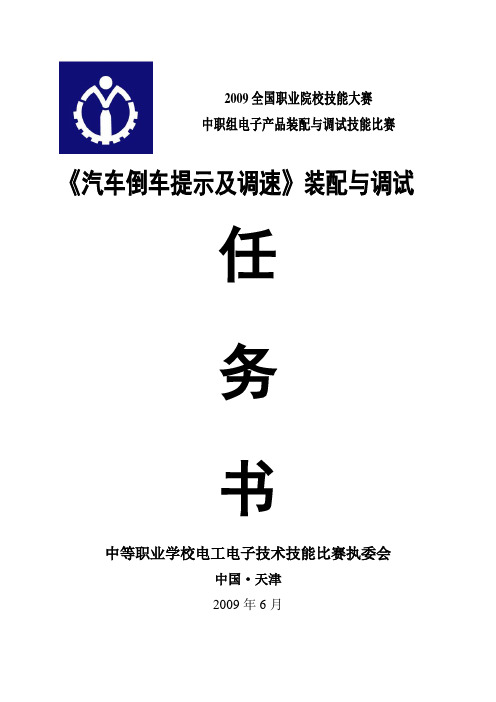

2009全国职业院校技能大赛中职组电子产品装配与调试技能比赛《汽车倒车提示及调速》装配与调试任务书中等职业学校电工电子技术技能比赛执委会中国·天津2009年6月2009年全国职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书工位号：成绩：说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。

安全文明生产要求；仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。

一、电子产品装配（本大项分3项，第1项5分，第2项15分，第3项10分，共30分）1．元器件选择（本项目5分）要求：根据给出的附图1《汽车倒车提示及测速电路原理图》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。

2．印制电路板焊接（本项目分2小项，第（1）项6分，第（2）项9分，共15分）根据给出的附图1《汽车倒车提示及测速电路原理图》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。

其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

3．电子产品安装（本项目10分）根据给出的附图1《汽车倒车提示及测速电路原理图》，把选取的电子元器件及功能部件正确地装配在赛场提供的印制电路板上。

要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

（IC6与转盘的安装可参考《安装说明》）二、电子产品功能调试（本大项分3项，第1项19分，第2项6分，第3项5分，共30分）1．《汽车倒车提示及测速》电路板电路工作正常（本项目分4小项，第（1）项2分，第（2）项3分，第（3）项9分，第（4）项5分，共19分）要求：将已经焊接好的《汽车倒车提示及测速》电路板，进行调试并实现电路工作正常。

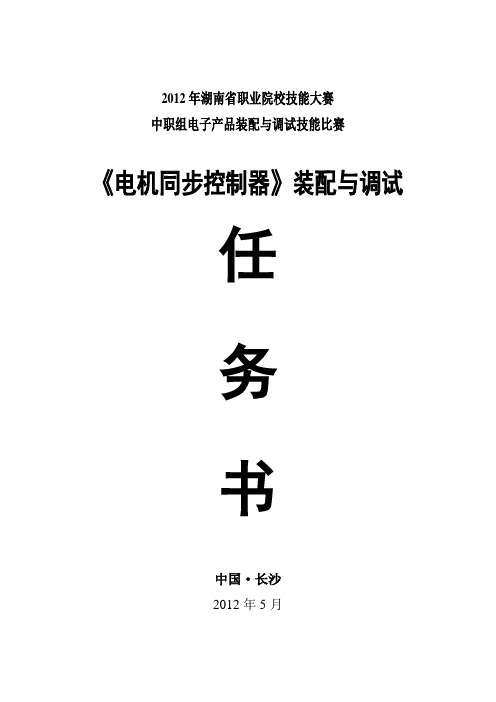

2012年湖南省职业院校技能大赛中职组电子产品装配与调试技能比赛《电机同步控制器》装配与调试任务书中国·长沙2012年5月2012年湖南省职业院校中职学生组电工电子技能大赛《电子产品装配与调试》任务书工位号：成绩：说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。

安全文明生产要求；仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。

一、电子产品装配1．元器件选择要求：根据给出的附图1《电机同步控制器电路原理图》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。

2．印制电路板焊接根据给出的附图1《电机同步控制器电路原理图》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。

其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。

3．电子产品安装根据给出的附图1《电机同步控制器电路原理图》，把选取的电子元器件及功能部件正确地装配在赛场提供的印制电路板上。

要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

（双电机的安装可参考《安装说明》）二、电子产品功能调试及故障排除要求：将已经焊接好的《电机同步控制器》电路板，进行调试并排除故障实现电路工作正常。

1、接通+12V电源，测量U1的1脚电压为_____V，再测量3脚电压为_____V。

2、LCD无显示，电源指示灯不亮，测量U3第28脚电压为_____V，分析原因____________________，并排除故障。

景泰职专第五届技能大赛电子产品装配与调试任务书2012年12月一、竞赛时间、地点：时间：2012年12月日地点：电工实训室、电子实训室二、参赛班级及参赛学生名单：参赛班级： 11单招班、11工业（2）班参赛学生名单：（见附表）三、竞赛规则：（一）、选手应完成的工作任务参赛选手在规定时间内，根据电路图以现场操作的方式焊接电路并测试通过，通电调试过程须由监考老师全程监控。

（二）、选手完成工作任务的时间完成试题规定的全部工作任务的时间为240min。

（三）、赛场提供的设备和器材电子电工实训台（工具包自带）、焊锡、硬导线，音乐门铃电路散件。

（四）、知识准备与技术要求电子技能操作竞赛范围以相关专业职业技能鉴定标准的中级工要求为准。

（五）、评分1、根据在规定的时间内，选手完成电路与调试的情况，按照相关专业职业技能鉴定标准并结合实际进行评分，总分100分（具体评分标准见附表）。

2．违规扣分选手有下列情形，需从总成绩中扣分：（1）违反安全文明生产及设备、工具量具的正确使用由裁判员按规定评定扣除0～10分，若出现变压器接反现象，直接取消比赛资格。

（2）不听从裁判指挥、安排、态度恶劣，发生重大事故者取消比赛资格。

（六）、比赛注意事项1、参赛选手提前20 分钟到达比赛现场检录，迟到超过15分钟的选手，不得入场进行比赛。

2、选手实际操作的出场顺序、比赛所用仪器设备、工位由抽签确定，不得擅自变更、调整。

3、所有完成的电路板由选手贴上自己的名字和工位号。

选手在制作电路时不得有任何暗示选手身份的记号或符号，否则取消成绩。

4、在比赛过程中，如遇设备故障、电路元器件缺件或非人为损坏等可向监考人员提出，经确认后由监考决定是否更换或加时。

5、参赛选手在制作电路过程中，只能使用大赛组委会规定的电路板，其他电路板或导线等不得使用，否则，按零分计算。

6、竞赛过程中，参赛选手不能更换电路板，相互借用工具量具。

各参赛选手间不可走动、交谈。

7、竞赛过程中，选手若需休息、饮水或去洗手间，一律计算在操作时间内。

2011年山东省中职组电子产品组装与调试试题场次：工位号：参赛证号：------------------------------------------------------------文件及文件夹命名总则：（5分）⏹在E盘根目录下新建一个考生文件夹并以“场次_工位”格式命名，场次和工位号均为两位数字，场次与考号之间用下划线“_”连接。

例如01_88，表示第01场次的88号工位的考生，02_99表示第02场次的99号工位的考生。

⏹考生文件夹用来存放考生设计的所有文件（PRJPCB、SCHDOC、PCBDOC、PCBLIB、SCHLIB及ms10），且这些文件均参照文件夹的命名格式命名。

⏹在考生的PRJPCB工程文件中必须包含考生设计的SCHDOC、PCBDOC、PCBLIB及SCHLIB文件。

⏹SCHLIB库文件内部应包含考生设计的继电器零件，该零件的命名格式为：JDQ_场次_工位。

⏹PCBLIB文件内部应包含考生设计的继电器封装，该封装的命名格式为：JDQ_场次_工位。

注：文中所指的“场次_工位”均指考生自己的场次和工位。

根据提供的电子版资料完成大赛项目一、完善原理图（8.5）附图一是某新型八路巡检仪电路，试在附图一中完善原理图，用铅笔在图中标画出缺失的连线或网络标号，画出相关元件的元件符号并填写器件型号。

具体要求如下：1、分析图中A1到A5处应该接的逻辑电平，用网络标号VCC或GND标明。

2、4518计数器的时钟输入端1EN应该接4017输出EN1至EN11中的哪一个，在图中标连出来。

3、4518计数器的复位端RST应该接A6至A9中的哪一个，请用网络标号在图中标示出来。

4、数码管的公共端A10应该接VCC还是GND，请用网络标号标示出来。

5、4051模拟开关的A11应该接什么逻辑电平，请用网络标号VCC或GND标示出来。

6、根据该巡检仪的功能在图中画出三极管Q1和Q2的原理图符号，并在管子附近注明一种可行的型号，请选8550或8050。

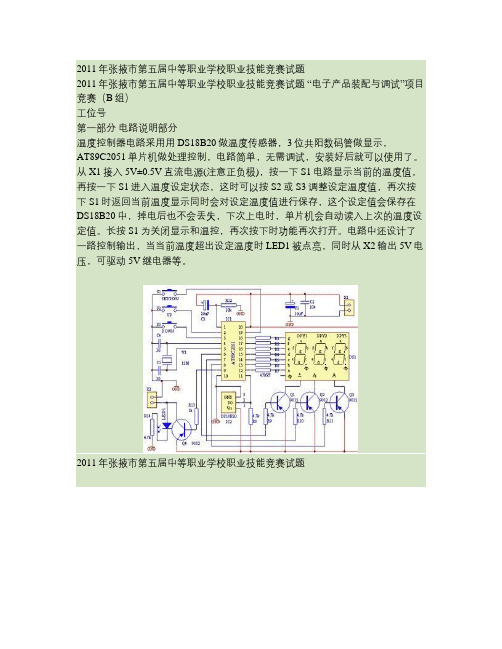

2011年张掖市第五届中等职业学校职业技能竞赛试题2011年张掖市第五届中等职业学校职业技能竞赛试题“电子产品装配与调试”项目竞赛（B组）工位号第一部分电路说明部分温度控制器电路采用用DS18B20做温度传感器，3位共阳数码管做显示，AT89C2051单片机做处理控制，电路简单，无需调试，安装好后就可以使用了。

从X1接入5V±0.5V直流电源(注意正负极)，按一下S1电路显示当前的温度值，再按一下S1进入温度设定状态，这时可以按S2或S3调整设定温度值，再次按下S1时返回当前温度显示同时会对设定温度值进行保存，这个设定值会保存在DS18B20中，掉电后也不会丢失，下次上电时，单片机会自动读入上次的温度设定值。

长按S1为关闭显示和温控，再次按下时功能再次打开。

电路中还设计了一路控制输出，当当前温度超出设定温度时LED1被点亮，同时从X2输出5V电压，可驱动5V继电器等。

2011年张掖市第五届中等职业学校职业技能竞赛试题2011年张掖市第五届中等职业学校职业技能竞赛试题第二部分考题答卷部分一、参数测试（22分）1.元器件筛选（4分）清点和检查套件中的所有元件，进行识别与筛选。

套件中直插电阻共只，挑出本次需要的直插电阻共只；需要的三极管共只，还包括2．元器件检测（18分）2011年张掖市第五届中等职业学校职业技能竞赛试题二、电路板焊接（20分）要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

疵点：少于5处扣1分；5~10处扣5分；10~20处扣10分；20处以上扣15分。

三、电子产品装配（14分）要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。

装配不符合工艺要求：少于5处扣1分；5~10处扣3分；10~20处扣5分；2011年张掖市第五届中等职业学校职业技能竞赛试题20处以上扣10分。

电子产品装配与调试期末试题B卷及答案讲课讲稿电子产品装配与调试期末试题B卷及答案《电子产品装配与调试》期末考试题（B卷）一、填空题（每空格1 分共 30 分）1、电子产品整机调试包括、。

2、SMT组装工艺技术包括：、、、检测技术、返修技术、防静电技术。

3、常用集成电路封装方式有：、、QFP封装、BGA封装、PGA 封装等。

4、是指元器件贴装后相对于印制板标准贴装位置的偏移量。

5、用五色环法标出下面电阻器的参数1）300Ω±5%：2）22Ω±5%：3）91k±10%：6、衡量贴片机的三个重要指标是、和。

7、无线电技术中常用的线材的分类为：、、、通信电缆等。

仅供学习与交流，如有侵权请联系网站删除谢谢28、印制电路板包括：、、、软性印制板。

9、电阻器用电阻率较大的材料制成，一般在电路中起着或电流电压的作用。

10、工艺文件通常分为和两大类。

11、电烙铁的基本结构都是由、和手柄部分组成。

12、包装类型一般分为包装和包装。

13、工艺流程图：描述。

工艺过程表：描述。

二、判断题（每小题3分共24分）（）1、整机总装就是根据设计要求，将组成整机的各个基本部件按一定工艺流程进行装配、连接，最后组合成完整的电子设备（）2、小型SMT生产线包括印刷机、高速贴片机、泛用贴片机、检测等设备。

（）3、元器件的可焊性是影响印制电路板焊接可靠性的主要因素。

（）4、焊膏是由合金粉末、糊状助焊剂载体均匀混合成的膏状焊料。

（）5、DIP封装表示双列直插封装；SIP表示单列直插封装；仅供学习与交流，如有侵权请联系网站删除谢谢3BGA封装表示球栅阵列封装。

（）6、双波峰焊机的工艺流程中第一个焊料波是平滑波，第二个焊料波是乱波。

（）7、衡量一个芯片封装技术先进与否的重要指标是封装面积之比与芯片面积，这个比值越大，说明封装效率高，越好。

（）8、SMT的组装类型按焊接方式可分为再流焊和波峰焊、浸焊三种主要类型。

三、单项选择题：（每小题 3分，共 30 分）1、片式电阻表面有标称值：102—表示其阻值为（）A 102ΩB 1KΩC 102 KΩD 100 Ω2、焊膏正确使用必须储存在冰箱中温度控制的条件（）A -5～1、0℃B -5～5℃C 5～15℃D 0～10℃3、表面安装元器件从功能分为（）A 无源元件SMC；有源器件SMD；机电元件B 电阻、电容、电感、三极管、集成电路。

电子电工专业教师电子产品装配与调试项目比赛模拟试题
名称：三角波、方波及正弦波发生器电路制作
时间：3小时
操作要求：
（一）按给定的电路，在板上安装、测试，并达到下列要求。

1、稳压器输出电压约为+12V和-12V。

2、通电后用示波器观察Uo波形。

3、测量：
Uo波形，并画出输出信号波形示意图。

（二）元件检测
操作前首先对所给元器件进行检测，性能上不符合要求或损坏的可调换，在考试正式开始后损坏或需调换的按规定扣分。

（三）装配图的设计、元件装配及焊接：
1、在给定的电路板上，根据所给电路图，自行设计装配图及焊接布线图。

且所有的导线连线、焊接均在与焊点同一面上。

正面（元件）面的跳线
越少越好。

2、元器件排列合理、整齐、美观。

3、焊点大小均匀，圆滑、光亮、无毛刺。

4、元件安装规范，符合工艺要求，且元件只能布在同一面。

5、连接线要求呈直线或直角，焊接面上导线不能交叉，另一面的跳线越少
越好（正面跳线按每根要酌情扣分）。

6、不能损坏原来的电路板。

(四)电路原理图
(五）元器件清单
（六）调试、测量与记录
1、接通直流电源电压+12V和-12V。

2、调节RP1，输出信号频率为1KHz,调节RP2，使输出波形幅度合适。

3、用示波器测量Uo的波形，并在下面绘制波形示意图，标注周期、峰峰值和。
