地铁铺轨无缝线路应力放散施工方案地铁铺轨无缝线路应力放散施工方案应力放散是消除钢轨内多于应力及消除道床与钢轨额外阻力的主要型式,他的目的是保证线路的平稳性和延长钢轨的试用寿命。
在施工时根据现场实际情况可采用下列应力放散方法:1、滚筒法:该方法是作业轨温在设计锁定轨温范围内时试用,施工时把需要放散的长轨条扣件全部拆除,然后抬起钢轨,使钢轨落在滚筒上,振击长轨条数次,使长轨条能够自由伸缩,一旦轨温达到设计要求,立即撤掉滚筒,安装扣件,进行锁定。
2、拉伸滚筒法:利用钢轨拉伸器辅以振击,通过均匀拉伸长轨条,以提高他的零应力轨温,使锁定轨温进一步到位的方法。
拉伸长轨条时应做到匀、准、够。
其作业方法是:a.形成零应力。
在放散段自然轨温的条件下,轨下垫滚筒,松开全部扣件,使钢轨能够自由伸缩。
以50m或100m为单位进行观测,当钢轨发生反弹现象时,即视为零应力。
b.计算拉伸量。
钢轨放散至零应力状态后,根据设计锁定轨温和实际锁定轨温之差计算出钢轨拉伸量,用拉伸器和撞轨器联合作用拉出该深长量后即锁定钢轨。
c.放散作业程序首先确定放散长度,并设立固定点,放松扣件,垫入滚筒,保证钢轨自由伸缩,测量作业轨温,根据放散轨温与作业轨温之差计算并标记钢轨的变化长度,并在钢轨上每隔100m做标记,试用拉伸器拉伸钢轨,使其达到设定的标记,最后进行钢轨锁定施工时应注意单元轨节在滚筒上要顺直,无明显“塌腰”;滚筒在使用前应逐个检查、涂油,保证其能够转动灵活;撞轨器配合放散时确认钢轨伸缩出现反弹(达到零应力),并确认各个临时位移观测标记处的伸缩量呈现线性变化;锁定时,靠近钢轨拉伸器的一组逐个安装扣件,其他组每隔5根轨枕上一对扣件,然后分别间隔2根轨枕、间隔1根轨枕补上扣件。
上扣件的人员要步调一致,紧张有序,在短时间内迅速完成安装任务。
锁定轨温必须在设计锁定轨温要求范围内,应力放散时保证各个单元轨节间轨温均匀,曲线地段外侧钢轨锁定轨温不得高于内测锁定轨温,单元轨节两股钢轨锁定轨温差符合规范要求。
无缝线路应力放散及锁定单元轨焊接到一定数量后,对无缝线路进行锁定。
1)常温条件下锁定主要工艺要点如下。
①施工准备。
人工拆除单元轨节范围内全部轨枕扣件,按10m 间距支垫滚轮,使钢轨处于“无阻力状态”,按200m间距安装撞轨器。
②撞轨器撞轨。
当轨温处于设计锁定轨温范围内时,使用撞轨器和橡胶锤来回撞击钢轨,并按100m间距检查钢轨移动量。
③确定钢零应力。
当每次撞轨各检查点移动量均一致或最大偏差2mm时,可视为钢轨应力为0。
④锁定线路。
及时拆除支垫滚轮及撞轨器,采用定扭矩的内燃扳手按10m、5m、2.5m…间距依次上齐轨枕扣件,并拧至规定扭矩值。
⑤设臵位移观测桩,喷涂标志,清理线路。
⑥钢轨焊接。
松开下一对钢轨,进行单元轨间接头焊接,焊接前,应调整焊缝位臵,一是两焊缝应平齐,最大相错量不大于100mm,二是焊缝应处于两承轨台之间,离承轨台的最小距离100mm。
2)低温条件下区间无缝线路锁定:①施工准备。
将待锁定长轨1扣件全部拆开,支垫滚轮,安装撞轨器撞轨并配合橡胶锤(在8磅锤外向套橡胶套)敲击,使钢轨处于0应力状态,移动焊轨机焊接钢轨接头。
②拉伸钢轨。
移动焊轨机后退20m,松开己锁定长轨区15m及待锁定长轨1的全部扣件,支垫滚轮;同时将待锁定长轨2向己锁定钢轨方向的100m钢轨扣件扭紧;在待锁定长轨1、2间安装钢轨拉伸机,沿待锁定长轨1按100m间距设观测点,包括己锁定长轨的松开扣件部分,根据计算拉伸量拉伸长轨,橡胶锤敲击钢轨,使钢轨拉伸均匀。
③确认钢轨达到锁定条件。
检查各处钢轨位移量,对照拉伸值、拉伸力,拉伸机的计算拉伸量包括:待锁定长轨按锁定轨温与实际轨温所需要拉伸的长度、己锁定钢轨的回缩量,当各点实际拉伸量与计算拉伸量相一致或最大偏差2mm时,确认钢轨达到锁定条件。
④锁定线路。
当拉伸值、拉伸力与计算数据相符时,拉伸机保压,将钢轨最大拉伸量再拉长5mm(1500m单元轨节,轨差1℃变化量),拉伸机保压10min后,即拆除支垫滚轮及撞轨器,采用定扭矩的内燃扳手按10m、5m、2.5m…间距依次上齐轨枕扣件,并拧至规定扭矩值,上扣件时需安装弹条绝缘垫片。
无缝线路应力放散及锁定1)线路锁定前道床及轨道应符合规范要求。
①道床分层铺砟整道,达到初期稳定状态时,Ⅲ型枕:道床横向阻力不得小于7.5KN/枕,道床支撑刚度不得低于70KN/mm。
②轨道达到初期稳定阶段时,其静态几何尺寸允许偏差符合表的规定:轨道几何形态尺寸允许偏差③整道后的的道床断面应基本达到设计要求,曲线外轨超高应按设计要求设置,并在缓和曲线全长范围内均匀递减。
采用“连入法”逐段焊接单元轨节。
解开单元轨节之间的钢轨接头临时连接器,解开已连接的无缝线路终端50m范围内的钢轨扣件及下一单元轨节的全部扣件。
在上述范围内,以焊缝为中心,向两侧每隔10~15m在轨枕的承轨槽上垫上滚筒,并在焊缝两侧各10m范围内分别等间距地垫入3~4个支承木墩。
对钢轨端面及焊缝两侧各50mm范围内的钢轨表面彻底去油去垢除锈,用液压拉轨器或撞轨器拉动单元轨节使焊接轨端面间距离合适,然后对钢轨进行焊接。
焊连后要对焊接接头进行超声波探伤检查,对接头尺寸进行测量,并做好记录。
单元轨节应力放散完毕、钢轨焊接并检查完成后,拧紧全部扣件,锁定钢轨,记录锁定轨温。
线路锁定后,立即在埋设钢轨位移永久观测桩,永久观测桩位于钢轨的垂直线上。
在钢轨轨头外侧面标记钢轨位移零点,按规定观测并记录钢轨位移情况。
“连入法”焊接无缝线路时候的注意事项:单元轨节无缝线路锁定轨温应在设计锁定轨温范围内,左右股钢轨的锁定轨温差不大于3℃,全区间(含道岔)最高最低锁定轨温差不大于10℃,线路所有锁定轨温均应在设计锁定轨温内。
焊接完成后对接头位置道床加强捣固。
新轨铺设焊接后,要对钢轨表面进行通长打磨,以提高轨道的平顺性。
对道床的密实度、弹性,道床所提供的纵横向阻力进行跟综检测,根据这些参数值承随施工运营的变化情况,决定是否需要采取动力稳定,列车碾压等强化稳定措施,使之尽快达到开通所需标准。
无缝线路设计锁定轨温根据建指组织的轨道技术交底内容:相邻单元轨节间的锁定轨温差不大于5℃,同一单元轨节左右股钢轨锁定轨温差不大于5℃,同一区间内单元轨节的最高与最低锁定轨温差不大于10℃。

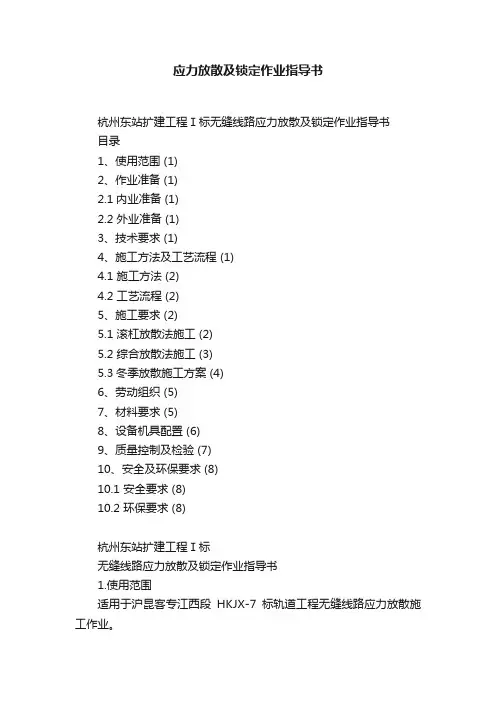

应力放散及锁定作业指导书杭州东站扩建工程Ⅰ标无缝线路应力放散及锁定作业指导书目录1、使用范围 (1)2、作业准备 (1)2.1内业准备 (1)2.2 外业准备 (1)3、技术要求 (1)4、施工方法及工艺流程 (1)4.1 施工方法 (2)4.2 工艺流程 (2)5、施工要求 (2)5.1 滚杠放散法施工 (2)5.2 综合放散法施工 (3)5.3冬季放散施工方案 (4)6、劳动组织 (5)7、材料要求 (5)8、设备机具配置 (6)9、质量控制及检验 (7)10、安全及环保要求 (8)10.1 安全要求 (8)10.2 环保要求 (8)杭州东站扩建工程Ⅰ标无缝线路应力放散及锁定作业指导书1.使用范围适用于沪昆客专江西段HKJX-7标轨道工程无缝线路应力放散施工作业。
2.作业准备2.1内业准备作业指导书编制后,应在开工前组织技术人员认真学习,澄清有关技术问题,熟悉规范和技术标准,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前培训,特殊工种必须持证上岗。
2.2 外业准备技术人员上场对相关人员进行培训,特殊工种必须持证上岗;施工队伍进场,安排好施工队伍的住宿;施工机械设备及各种小型工机具进场及调试,如焊机、内燃机扳手、撞轨器、液压钢轨拉伸器等,进场后认真调试其性能,各种检测、测量仪器使用前校准。
3.技术要求1.单元轨节左右股焊接头相错量不宜大于100mm;2.无缝线路锁定时应准确确定并记录锁定轨温(无砟轨道26±5℃),相邻单元轨节锁定轨温之差不应大于5℃,左右股锁定轨温之差不应大于3℃,同一区间内的单元轨节最高与最低锁定轨温之差不应大于10℃;3.放散时各观测点必须达到要求的放散量,且放散均匀后方能上扣件;4.放散后胶垫应放正无缺损,扣件安装齐全,扣压力符合设计要求。
4、施工方法及工艺流程4.1 施工方法长钢轨单元焊后,形成单元轨节,当施工时钢轨的温度在设计锁定轨温范围时,采用滚杠放散法;当施工时钢轨的轨温低于设计锁定轨温时,采用综合放散法进行应力放散,线路应力放散要求均匀、准确、彻底。
一、无砟道床长钢轨铺设无砟轨道长轨铺设施工流程:施工准备→检查线路→机车对位→拖拉钢轨→2#小车推送钢轨→安装钢轨夹轨器→1#小车钢轨牵引→钢轨对位→撤出滚轮→安装扣件。
具体施工工艺见图7-32。
图7-32 无砟轨道WZ500E 型铺轨机组施工流程1、施工准备:(1)钢轨运输车组推送到位(前滚轮小车前轮中心线距已铺好钢轨末端约350mm ,见图7-33),并停好、制动、打铁施工准备检查线路机车对位拖拉钢轨2#小车推送钢轨 选配轨夹轨器安装调整升降滚轮架1#小车钢轨牵引安装钢轨夹轨器垫放滚轮钢轨对位撤出滚轮检查钢轨相错量 安装扣件靴。
图7-33 长轨车推送对位(2)放倒全车间隔铁。
(3)松开要拖拉的一对钢轨锁定装置(图7-34)与安全挡板(拖拉结束后需恢复安全挡板)。
如拖拉上层钢轨,需预先将升降滚轮架调整到合适高度。
(4)将分轨导框对准要拖拉的一对钢轨(拖拉钢轨顺序由外向内)。
图7-34 解锁(5)用拖拉卷扬机 (带夹轨器),从钢轨运输车(首车)上拖拉钢轨(见图7-35),经过渡顺坡车架进入分轨器,将钢轨拖至钢轨推送装置,夹紧钢轨,卸掉夹轨器。
图7-35 卷扬机拖拉钢轨2. 牵引法铺设长钢轨工艺(1)推送钢轨与牵引车连接用推送装置将钢轨送至牵引车钢轨夹钳处,人工辅助使钢轨与牵引车连接(见图7-36)。
当长轨顺利铺至承轨槽内,推送车开始做好下一对长轨铺设的准备工作,把下一对将要铺设的长轨用卷扬机拉至推送车压紧装置内,开始机车对位。
图7-36 推送钢轨与牵引车连接(2)牵引钢轨、摆放轨料将钢轨头与牵引车钢轨夹钳锁固好。
牵引车前行开始拖拉钢轨(见图7-37)。
在无砟轨道承轨槽之间放置滚轮,直线上每隔24个轨枕放置一对,曲线上每隔22个轨枕放置一对,坡度5‰~15‰每隔20个轨枕放置一对,大坡度20‰每隔18个轨枕放置一对,放置要求卡口定位:即滚轮放置时稍微倾斜10mm这样钢轨在滚轮上运行时不会与扣件发生磨损。

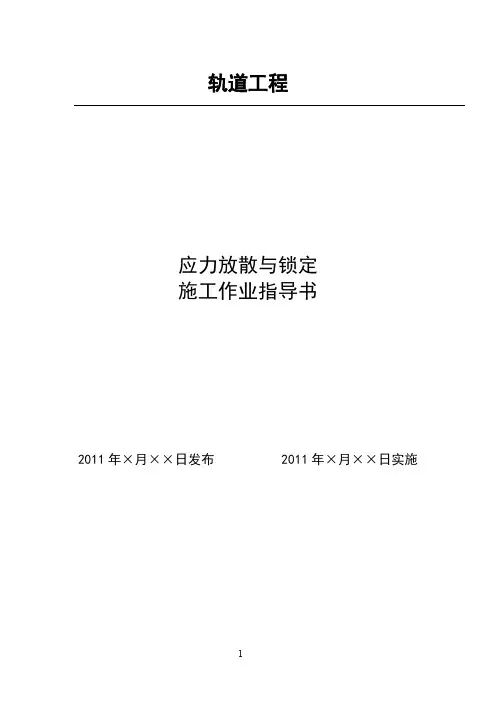

轨道工程应力放散与锁定施工作业指导书2011年×月××日发布 2011年×月××日实施1、适用范围适用于新(改、扩)建铁路无缝线路应力放散及锁定施工。
2、作业准备2.1内业技术准备2.1.1参照施工设计图纸的锁定焊头位置的布置要求,确定焊头起始里程等技术资料。
2.1.2施工人员已通过安全、技术培训考核,特殊工种持证上岗,各种施工机具在开工前全部进场确保状态良好。
2.2外业技术准备2.2.1按照位移观测桩的设置要求及材料要求,做好位移观测桩的埋设准备工作。
2.2.2核实单元轨节的锁定位置和单元轨节长度。
3、技术要求3.1单元轨节起止点不应设置在不同轨道结构过渡段以及不同线下基础过渡段范围内。
3.2长大隧道:距隧道口200m范围无缝线路设计锁定轨温宜与两端区间无缝线路的设计锁定轨温一致,锁定轨温递减到隧道内,隧道内地段锁定轨温按自然轨温锁定。
3.3锁定焊的焊头距离梁缝和桥台边墙的距离符合设计图纸要求,设计图纸无要求的,其距离大于2m。
3.4按照相关规定和要求设置位移观测桩,位移观测应设置齐全,牢固可靠、易于观测和不易破坏。
3.5线路锁定时,实际锁定轨温应在设计锁定轨温范围内,相邻单元轨节间的实际锁定轨温之差不得大于5℃,同一单元轨节左右股钢轨的实际锁定轨温差不得大于5℃(高速、客专要求为3℃),同一区间内单元轨节的最高与最低实际锁定轨温之差不得大于10℃。
3.6高速、客专铁路应力放散与锁定施工应符合《高速铁路轨道工程施工质量验收标准》(TB10754-2010)及设计文件相关要求。
3.7普通铁路应力放散与锁定施工应符合《铁路轨道工程施工质量验收标准》(TB10413-2003)及设计文件相关要求。
4、施工程序及工艺流程4.1施工程序长钢轨经单元焊后,形成单元轨节,当施工时钢轨的温度在设计锁定轨温范围时,采用滚筒放散法进行应力放散;当施工时钢轨的温度低于设计锁定轨温时,采用拉伸器滚筒放散法进行应力放散。
无缝线路应力放散与锁定施工工艺及方法(1)无缝线路应力放散、锁定施工方法无缝线路应力放散及锁定可采用拉伸器滚筒法或滚筒法两种方法。
当施工作业轨温低于设计锁定轨温时应采用拉伸器滚筒法,当施工作业时的轨温在设计锁定轨温范围内时采用滚筒法。
(2)无缝线路应力放散、锁定施工工艺流程其施工流程分别见《滚筒法施工工艺流程图》、《拉伸器滚筒法施工工艺流程图》。
拉伸法施工工艺流程图应力放散施工工艺流程图设计锁定轨温范围内(3)放散、锁定施工工艺操作要点①施工准备A 施工前应调查当地气温资料,掌握轨温变化规律,合理安排施工组织。
B.设备、工机具状态良好,人员经过培训,并调迁到位。
C.应力放散施工前,应按施工图设置位移观测桩。
②松开扣件、支垫滚筒拆除本单元轨节和与之焊连的25~75m范围内所有扣件。
用起道机抬起钢轨,每隔5~10m在轨底垫一个滚筒。
③安装撞轨器及钢轨拉伸器每隔300~500m安装一处撞轨器。
在单元轨终端安装钢轨拉伸器。
④撞轨用撞轨器撞击钢轨,当钢轨发生反弹时,可视为钢轨达到零应力状态。
⑤测轨温在单元轨两端各放置3块轨温计,轨温计应放置在轨腰背阴面,观测时间不得小于10min。
当单元轨达到零应力状态后,读取轨温,取平均值做为锁定作业轨温。
当锁定作业轨温低于设计锁定轨温时应采用拉伸器滚筒法放散锁定。
当锁定作业时的轨温在设计锁定轨温范围内时采用滚筒法放散锁定。
⑥计算拉伸量根据计划锁定轨温与锁定作业轨温之差计算拉伸量。
长轨拉伸量按以下公式计算:△L=α×L×(TSJ—Tsg)△L—拉伸量(mm)α—钢轨的线膨胀系数,α=0.0118mm/(m•℃)L—单元轨节长度(m)TSJ—设计锁定轨温(℃)Tsg—施工时所测单元轨节的平均轨温(锁定作业轨温)(℃)⑦拉伸钢轨设置临时位移观测点。
利用撞轨器配合拉伸器拉伸钢轨,同时观测各临时观测点位移变化情况,当各观测点处位移量达到计算值时,则视为钢轨达到应力放散均匀状态,停止拉伸、撞轨,拉伸器保压,检查滚筒有无歪斜、脱落,钢轨有无落槽现象。
无缝线路应力放散锁定作业指导书一、概况应力放散和锁定是将已达到初期稳定状态的线路,重新松开扣件、起升钢轨、垫上滚筒使钢轨处于自由伸缩状态或自由伸缩后再强制拉伸,放散掉钢轨内的附加应力和温度力,在钢轨处于设计锁定轨温时的“零”应力状态下,将线路锁定完成无缝线路的过程。
进行应力放散作业是为了达到在冬季气温很低钢轨内部产生的拉应力不会把钢轨拉伤拉断和夏季气温很高时钢轨内部产生的压应力不会导致胀轨跑道现象。
二、编制目的1、存有计划有步骤地展开形变阴之木。
2、正确指导应力放散作业,确保应力放散质量达到设计要求;3、更加合理地配z工料机,使资源利用趋于合理化。
三、编制依据1、《客运专线铁路轨道工程施工质量环评试行标准》2、设计文件的《单元轨节布z表中》3、《客运专线铁路轨道工程施工技术指南》四、施工工艺流程(一)施工方法简介形变阴之木施工存有两种阴之木方法,第一种称作滚筒阴之木法,即为实际轨温在设计瞄准轨温范围内,阴之木时在钢轨下加垫滚筒,利用大锤敲击钢轨,并使钢轨民主自由伸缩式,等钢轨充份回转后,即为钢轨内应力达至零形变然后快速瞄准线路;第二种方法称作综合阴之木法,即为实际轨温高于瞄准轨温下限值时,钢轨下垫上滚筒,将要阴之木的单元轨节一端与已阴之木瞄准的线路冲压,依靠无缝线路提供更多反力,一端加装钢轨弯曲器,根据当时轨温排序出来单元轨节的弯曲量,等单元轨节在当时的施工温度下处在民主自由伸缩式状态时,展开加速度零点标记,再用扎轨器将单元轨节弯曲至排序出来的弯曲量,各测点加速度均达至排序加速度量后展开瞄准。
对于区间线路将根据现场轨温有效率使用阴之木方法,对于道岔由于难于展开冲高,所以就可以挑选滚筒阴之木法,即为道岔铺设必须在设计瞄准轨温范围内展开。
形变阴之木、瞄准冲压施工工艺流程见到右图:拆卸扣件、支垫滚筒撞轨、应力放散测轨温、画钢轨拉伸位移标记计算拉伸量、锯轨单元轨节弯曲、瞄准瞄准焊接滚筒放散法工艺流程:施工准备工作――拆毁扣件――垫滚筒――敲打轨――测轨温――钢轨回调――拆毁滚筒――上扣件(外木二上一)――上回去所有扣件――并作加速度观测标记拉伸器滚筒放散法工艺流程:施工准备工作――拆毁扣件――垫滚筒――加装撞到轨器――加装弯曲器进度表弯曲敲打并使钢轨处在民主自由伸缩式状态――内要100米设1个临时观测点标记――测轨温排序各点弯曲量――弯曲用撞到轨器喷发、观测各点加速度量――各点加速度达至阴之木建议后拆毁滚筒――上扣件(外木二上一)――上回去所有扣件――并作加速度观测标记(二)施工步骤设z单元轨节加速度观测标记(1)在线路形变阴之木前,依据设计文件及建设单位建议设z加速度观测桩,并展开编号。

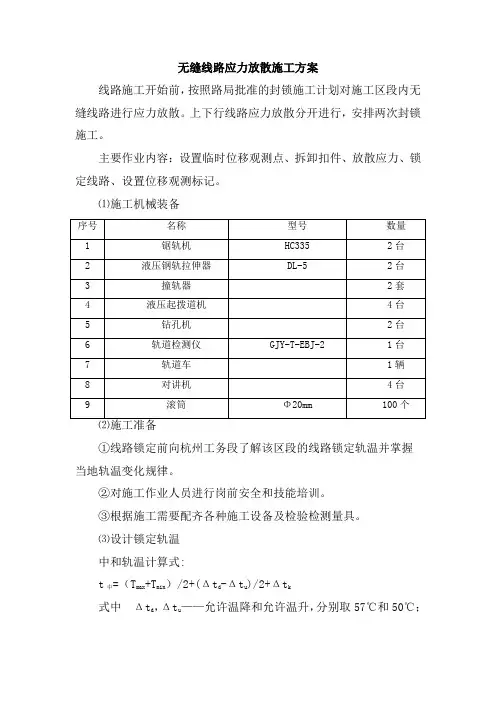

无缝线路应力放散施工方案线路施工开始前,按照路局批准的封锁施工计划对施工区段内无缝线路进行应力放散。
上下行线路应力放散分开进行,安排两次封锁施工。
主要作业内容:设置临时位移观测点、拆卸扣件、放散应力、锁定线路、设置位移观测标记。
⑴施工机械装备①线路锁定前向杭州工务段了解该区段的线路锁定轨温并掌握当地轨温变化规律。
②对施工作业人员进行岗前安全和技能培训。
③根据施工需要配齐各种施工设备及检验检测量具。
⑶设计锁定轨温中和轨温计算式:t中=(T max+T min)/2+(Δt d-Δt u)/2+Δt k式中Δt d,Δt u——允许温降和允许温升,分别取57℃和50℃;T max,T min——杭州地区最高和最低历史轨温,分别取62.1℃和-10.5℃;Δt k——中和轨温修正值,取3℃。
代人上式算得中和轨温t中=32.3℃。
设计锁定轨温范围[27.3℃,37.3℃]。
应力放散作业时,根据测量轨温判断,当轨温在设计锁定轨温范围内时采用“滚筒配合撞轨法”,当轨温低于设计锁定轨温时采用“滚筒结合拉伸配合撞轨法"。
⑷滚筒配合撞轨法①计算放散量放散量按下列公式计算:△L=a×L×(T SS—T P)式中△L——放散量(mm);a——钢轨钢的线膨胀系数,a=11.8×10-6/℃;L——单元轨节长度(mm);T SS——放散后锁定轨温(℃);T P——原锁定轨温。
当放散后锁定轨温低于原锁定轨温时,△L为负值,即放散后单元轨节要短一截,此时需要准备一相应的短轨,放在单元轨节的未锁定端,作临时连接用。
当放散后锁定轨温高于原锁定轨温时,放散后则需锯轨。
②封锁时间90min,封锁前30min线路慢行,慢行速度25Km/h。
封锁施工前40分钟,驻站联络员到萧山西站登记要点,等候调度命令,同时现场防护员及作业人员就位,等候封锁给点命令下达。
封锁命令下达后,现场防护员按照要求设置移动停车信号牌、作业标、响墩,然后由杭州工务段进行应力放散施工,杭州电务段配合处理轨道电路。
无缝线路应力放散及线路锁定摘要:无缝线路是把钢轨焊接起来的线路,又称焊接长钢轨线路。
钢轨的长度可以达数千米或数十千米,但为了铺设、维修、焊接、运输的方便,我国的无缝线路钢轨长度多为1-2km。
因线路上减少了大量钢轨接头和轨缝,故称之为无缝线路。
客运专线无砟轨道铺设无缝线路,是客运专线施工的最后一道工序,是客运专线联调联试乃至最后安全运营成败的关键。
因此,对非设计锁定轨温锁定的无缝线路,特别是低温锁定或已产生严重“应力集中”的无缝线路,应该进行应力放散以确保线路的高稳定性。
基于此,本文对无缝线路应力放散及线路锁定技术进行了探讨,以供参阅。
关键词:无缝线路;应力放散;线路锁定1无缝线路应力放散1.1应力放散的条件铺设无缝线路时,由于施工季节和施工条件的限制,无法在设计锁定轨温范围内锁定线路;或者由于冬季固定区钢轨发生断轨,在当时低温条件下将断轨焊复;或者由于维修作业、施工的方法不当,经过位移观测线路严重爬行使钢轨产生不正常的伸缩变形,从而改变了锁定轨温,使该段线路锁定轨温不准、不明;或者钢轨内应力严重不均匀,日常养护维修没有准确的锁定轨温可以遵循,给无缝线路的轨道强度和稳定性带来不利影响,给正常运营带来安全隐患。
为了保证行车安全,使维修与保养作业时有所依据,当实际锁定轨温与设计轨温不符要求或原锁定轨温不明时,必须做好应力放散和应力调整工作。
根据相关规定,有下列情况者,必须作好应力放散:(1)实际锁定轨温不在设计锁定轨温范围之内,或虽在设计锁定轨温范围之内,但左右股长轨条的实际锁定轨温相差超过5摄氏度。
(2)锁定轨温不清或不准确,致使养护维修无可靠依据。
(3)铺设时或维修方法不当,长轨产生不正常的过量伸缩。
(4)固定区和无缝道岔出现严重的不均匀位移。
(5)夏季线路方向严重不良、碎弯多。
(6)通过测试,发现应力分布严重不均匀。
(7)处理故障或施工,改变了原来的锁定轨温。
(8)低温铺设长轨条时,拉伸不到位,拉伸不均匀。
无缝线路的应力放散及锁定工艺缝线路轨道结构以其高平顺、少维修的技术优势,为铁路事业向高速、重载运输方向的发展,提供了有力的技术保障。
防止无缝线路胀轨跑道,保持无缝线路稳定性,是无缝线路设计、施工和养护维修工作中头等重要的课题。
因此,本文从施工工艺流程、位移观测桩设置、应力放散锁定质量控制三个方面分析了无缝线路的应力放散及锁定工艺的稳定性设计。
标签:无缝线路;应力放散;锁定工艺线路应力放散、锁定是将道床几何形态质量基本达到设计规定且已经达到初期稳定状态的线路,在合适的轨温条件下,重新松开扣件、支起钢轨、垫上滚筒、使钢轨自由伸缩状态或自由伸缩后再强制拉伸,放散掉钢轨内的附加应力和温度力,在钢轨处于设计锁定轨温时的“零”应力状态下,将线路锁定完成无缝线路的过程。
应力放散、线路锁定作业时,根据测量轨温判断,当轨温在设计锁定轨温范围内时采用“滚筒放散法”;当轨温在锁定轨温范围以下时采用“拉伸放散法”,锁定焊采用K922型移动接触焊机进行焊接,线路经应力放散和锁定后形成无缝线路。
线路应力放散锁定施工工艺框图见图1。
1 施工工艺流程1.1 拆除扣件1.1.1 每2人配合,负责50m钢轨扣件的拆除和安装,在所负责范围内使用工具从始端向末端顺序拆卸。
1.1.2 弹条、轨距块摆放在钢轨两侧的枕肩上,轨距块号码摆放正确。
如有破损或丢失及时更换。
1.1.3 在拆除弹条时拆除前一已锁定单元轨节30m的扣件,避免在焊头处产生应力集中。
1.2 垫放滚筒1.2.1 用起道机支起钢轨,每隔12~15m垫放一个滚筒,保证钢轨目视平顺。
1.2.2 检查轨下橡胶垫板有无破损及其上有无石屑。
1.3 放散应力在单元轨节适当位置安装撞轨器,撞轨器同时撞轨配合放散,直至钢轨伸长出现反弹现象即判定钢轨达到零应力状态。
1.4 做位移标记每100m做一个钢轨拉伸位移观测标记。
1.5 计算拉伸量、锯轨量1.5.1 测量单元轨节始、中、末端轨温,取其平均值作为单元轨节的轨温。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
无缝线路应力放散锁定作业指导书1.适合范围适用有砟轨道无缝线路应力放散锁定作业施工。
2.作业准备2.1 技术准备组织工程部、作业队等有关人员熟悉施工设计图纸以及技术规范要求,认真学习施工方案及工艺要求,质量标准及检测方法等。
对相关人员进行岗前培训,考核合格后持证上岗。
2.2 机械设备材料准备进场后,对施工机械、工具设备进行配套情况及完好情况等检查、维修、保养。
3.技术要求3.1 无缝线路锁定应具备以下条件:(1)道床达到初期稳定,轨道质量应符合规定。
(2)按设计要求已设置钢轨位移观测桩。
(3)施工轨温应在设计锁定轨温范围以内或以下时施工。
3.2 无缝线路锁定应符合以下规定:(1)无缝线路实际锁定轨温应控制在设计锁定轨温允许范围内。
(2)无缝线路锁定时必须准确确定并记录锁定轨温。
相邻单元轨节间的锁定轨温差不应大于 5℃,左右股钢轨的锁定轨温差不应大于 3℃,同一区间内单元轨节的最高与最低锁定轨温差不应大于 10℃。
(3)单元轨节长度应满足施工进度和铺设时应力放散最佳效果的要求,以1000~ 2000m为宜,最短不得小于 200m。
(4)胶垫应方正无缺损,扣件安装齐全,扣压力符合设计要求。
4.施工程序与工艺流程拆除扣件垫放滚筒放散应力测轨温、画钢轨拉伸位移标记计算拉伸量、锯轨量钢轨拉伸及锁定锁定焊设置位移观测标记5.施工要求5.1 在线路应力放散前,依据设计文件和与有关规定要求设置位移观测桩,并进行编号。
5.2 按施工计划拆下扣件堆放于枕木头上,在轨底每10~ 15米放置一个滚筒。
5.3 用拉轨器拉长钢轨使得待放散长钢轨与上一放散结束的长钢轨间口子在接触热焊要求的范围内(35mm± 2要考虑焊前端部打磨量)。
5.4 将待放散的长钢轨与已放散长钢轨进行焊接,并打磨探伤合格。
5.5 将长钢轨未焊接一端用拉伸器固定于既有长钢轨上,初步拉伸钢轨并同时敲打钢轨,松开拉伸器继续用撞轨器撞击并敲打钢轨,观察钢轨各点位移,待各点位移稳定后停止敲击。
1 编制依据 1.1 南宁市轨道交通1号线一期工程轨道工程施工02标合同文件; 1.2 南宁市轨道交通1号线一期工程轨道工程施工02标《实施性施工组织设计》; 1.3 南宁市轨道交通1号线一期工程轨道工程施工02标设计图纸及设计说明; 1.4 《地下铁道工程施工及验收规范》GB50299-1999(2003年版); 1.5 《城市轨道工程质量验收标准》(修订版QGD-016-2005); 1.6 《无缝线路铺设及养护维修方法》TB/T 2098-2007。 2 工程概况 2.1工程简介 南宁市轨道交通1号线一期02标段以白苍岭站(不含)界为起点,线路途经火车站、民族大道、高坡岭路,终至南宁东站。施工范围SK14+375.974~SK32+136.629正线及辅助线(含屯里车辆段出入线整体道床地段)的轨道系统,及屯里车辆段铺轨基地和南湖站铺轨基地的建设。本工程与2、6、7号线有联络线,设计分界为:在朝阳广场站处1与2号线有联络线,设计分界位于与1号线正线相接的道岔岔后50m处;在埌东站处1号线与6号线有联络线,设计分界位于与1号线正线相接的道岔岔后50m处;在南宁东站处1号线与7号线有联络线,设计分界位于与1号线正线相接的道岔岔后6.25m处。屯里车辆段出段线范围为CDK0+000~CDK1+152.575(即为整碎道床分界 点),入段线范围为RDK0+000~RDK1+434(即为整碎道床分界点)。 1 本期工程DC1500V架空接触网供电方式。采用6辆B型车编组,设计
最高运行速度80km/h。正线最小曲线半径330m,配线最小曲线半径200m,最大坡度26.174‰。出入段线最小曲线半径200m,最大坡度35‰。 正线轨道类型包括地下一般长枕式整体道床、双层非线性减振扣件、橡胶隔振垫浮置板道床、钢弹簧浮置板道床。 2.2工程范围 轨道专业分为2个标段,我单位承担轨道施工02标段,本标段无缝线路长度36.004km,应力放散及锁定36.004km。 3 作业内容 3.1埋设位移观测桩; 3.2无缝线路应力放散与锁定; 3.3设置位移观测标志。 4 施工准备 4.1单元轨节的划分 单元轨节应按照施工图第八册《铺轨综合图》进行划分,一般情况下单元轨节的长度为1000~2000m。第一单元轨节的实际长度应为第一次铺设锁定的长度L1减去L1末端松开扣件的长度,第二单元轨节的实际长度应为第二次铺设锁定的长度L2加上L1末端松开扣件的长度再减去L2末端松开扣件的长度,余类推。 4.2位移观测桩的埋设 4.2.1对于包含多个单元轨节的无缝线路长轨条,应按单元轨节内等距离设置位移观测桩,桩间距离不应大于500m,单元轨节不足500m的整数倍时,可适当调整桩间距离。 2 4.2.2单元轨节起讫点的位移观测桩宜与单元轨节焊接接头对应,纵
向相错量不大于30m,位移观测桩应于电务设备错开。 4.2.3长轨条应在起讫点、距离起讫点100m位置各设1对位移观测桩。 4.2.4长轨条长度不足500m时设置3对位移观测桩,500~1000m时设置5对位移观测桩。 4.2.5每组道岔应在道岔前、道岔后、尖轨尖端、尖轨跟端等4个位置各设1对唯一观测桩; 4.2.6坡段代数差大于及等于20‰的变坡点距基本轨接头150m处应增设位移观测桩; 4.2.7位移观测桩应设置牢固、齐全、易于观测,位移观测桩按里程前进方向顺序编号,编号方法可采用“×-×”,横线前数字为单元轨节的顺序号,横线后为单元轨条内桩号,编号均以阿拉伯数字标注,标注位置:钢轨外侧轨腰。 4.2.8设置方法:在钢轨轨腰上贴观测标尺,在同一断面的边墙上埋设刻有十字的钢筋头或其他金属件; 4.2.9将埋设位移观测桩的结果填入“单元轨节应力放散及锁定作业记录”中。 4.3解除需放散的单元轨节范围内及与之焊联的无缝线路末端50m左 右范围内的扣件,并按照规定要求放置在轨枕两侧。 4.4在单元轨节范围内每隔10米放置1个滚筒。 4.5机具就位。 注意:从白苍岭出站至朝阳广场站道岔后,此段长轨条与中铁四局施 3 工的最后一个长轨条合为一个单元轨节,安装位移观测桩时应与中铁
四局和运营公司进行沟通,确定具体安装方法。且最终位移观测桩的设置方法也应由运营公司确定。 5 施工方案 长钢轨经单元焊后,形成单元轨节,当施工轨温在设计锁定轨温范围内时,采用滚筒放散法进行应力放散;当施工轨温低于设计锁定轨温时,采用综合放散法进行应力放散。线路应力放散要求均匀、准确、彻底。 5.1施工方法的选择 根据南宁地区的实际温度和实际情况,无缝线路应力放散及锁定计划采用“连入法”进行施工。“连入法”是将区间中相邻的两个单元轨节依次直接焊联的铺设作业方法,即把不同时间焊接成的两个相邻单元轨节的始端和终端同时焊接,同时放散,做到一步到位,适用条件为:实际锁定轨温处于计划锁定轨温范围内或低于计划锁定轨温。 5.2锁定轨温 单元轨节中的两根长钢轨应同时进行应力放散、同时进行锁定。应力放散方法应根据现场实际情况确定。 地下线无缝线路中和温度为25℃,锁定轨温上限为30℃,下限为20℃。 当实测轨温处于计划锁定轨温(18~28℃)范围内时,可以仅用滚筒配合撞轨器进行应力放散。 当实测轨温低于计划锁定轨温(18~28℃)时,则需要利用拉轨器、撞轨器等设备配合作业,通过均匀拉伸单元轨节使其达到实际锁定轨温时应有的长度,从而使锁定轨温一步到位。 4 当实测轨温高于计划锁定轨温时,可选用夜间轨温合适时锁定或采用
洒水或草袋覆盖使轨温处于计划锁定轨温范围内,再采用滚筒放散法进行施工。施工时利用相邻轨条锁定轨温差标准,来实现过渡段无缝线路的锁定。 5.3施工工艺流程 根据施工时钢轨温度的不同,可以采取滚筒放散法或综合放散法进行无缝线路应力放散、锁定,其施工工艺流程分别见《滚筒放散法施工工艺流程图》、《综合放散法施工工艺流程图》。 5.3.1 滚筒放散法施工工艺 (1) 测量轨温,当施工时钢轨的温度在设计锁定轨温范围内时,采用滚筒放散法进行施工。 (2) 解除本次待放散单元轨节和上次已放散线路末端25~75米长度范围内的所有扣件。抬起钢轨,每隔10米在轨底垫一个滚筒。使钢轨达到自由伸缩状态。 (3) 在待放散钢轨长度范围内每隔100米左右设1处临时位移观测点。 (4) 在线路放散全长范围内每300~500米左右设一处撞轨点,用撞轨器沿放散方向撞击钢轨,同时用手锤敲击钢轨轨腰,使钢轨能够自 由伸缩,严禁敲击轨头及轨顶面,观测各点的位移量变化情况。当钢轨位移发生反弹且各点位移变化均匀时,则视为钢轨达到自由伸缩状态,此时停止撞轨。撞轨过程中,应检查滚筒是否倾斜、脱落,钢轨是否落槽及撞击力是否足够等现象。 (5) 钢轨应力放散均匀后撤掉滚筒,使长轨平稳地落入承轨槽内,同时检查胶垫,有错位者纠正。 (6) 迅速上好距单元轨节末端25~75m范围内的全部扣件,并上紧 5 无孔钢轨接头,此时视为长轨已锁定。测量并记录此25~75m范围内上扣件开始和结束时的轨温,取其平均值作为实际锁定轨温填入记录表。同时将作业人员均布在放散长轨范围内,由两端向中间“隔二上一”上紧扣件。 滚筒放散法施工工艺流程图
施工准备
放松扣件
垫入滚筒 测量轨温 在设计锁定轨温范围内 撞击钢轨
是否出现反 是 安装扣钢轨落测量并记录锁 定轨温设位移观测标记 读取并记录初始位移
结束扣件“隔二上一”上完后,进行另一股钢轨的放散作业,待本(7)
单元轨节两根钢轨全部放散完后,补齐所有扣件。 (8) 做好位移观测标记,读取并记录初读数。 综合放散法施工工艺5.3.2 6 (1) 测量轨温,当施工时钢轨的温度低于设计锁定轨温范围时,采用 综合放散法进行施工。 (2) 解除本次待放散单元轨节和上次已放散线路末端25~75米长度范围内的所有扣件。抬起钢轨,每隔10米在轨底垫一个滚筒。使钢轨达到自由伸缩状态。 (3) 在线路放散全长范围内每300~500米左右设一处撞轨点,用撞轨器沿放散方向撞击钢轨数次,同时用手锤敲击钢轨轨腰,使钢轨能够自由伸缩,当钢轨位移发生反弹时,则视为钢轨达到自由伸缩状态,此时停止撞轨。撞轨过程中,应检查滚筒是否倾斜、脱落,钢轨是否落槽及撞击力是否足够等现象。 (4) 确定待放散线路钢轨的长度,并每隔100米左右设1处临时位移观测点,在各观测点上做出拉伸位移的零点标记。 (5) 测量此时施工轨温,根据计划锁定轨温与此时施工轨温之差计算拉伸量: ① 计算拉伸量 △L=α×L×(Tjh-Tsg) 式中: △L—拉伸量(mm)。 α—钢轨的线膨胀系数α=0.0118/℃ L—放散长度 (m) 为放散单元轨节与已锁无缝线路末端所拆扣件长度(25~75m)之和。 Tjh—计划锁定轨温 (℃)。 Tsg—施工时所测单元轨节的平均轨温 (℃)。 (6) 安装拉轨器,利用拉轨器、撞轨器和手锤共同作用。按计算量△L拉伸钢轨,拉伸量达到预定长度后,此时撞轨器继续作业,当各观测点处位移量达到计算值时,停止撞轨,并收集各临时观测点位移量。 7 位移量如呈线性关系,则表明已放散均匀,可进行下道工序;如非线
性关系,应检查钢轨、滚筒有无异常,对异常处进行处理,并进行敲轨和撞轨后使各观测点位移量呈线性关系。 综合放散法施工工艺流程图
施工准备
放松单元轨扣件
垫入滚筒
测量轨温低于设计锁定轨温 撞击钢轨使之达到自由状态计算拉伸 设拉伸位移观测标
拉伸钢同时撞
未达到计划位移 读取位移量达到计划位移 钢轨落安装扣 测量并记录锁定轨 设位移观测标
读取并记录初始位 8
结束
在拉轨器保压下撤除撞轨器及滚筒,使长轨平稳地落入承轨槽(7)
内,同时检查胶垫,有错位者及时进行纠正。范围内的全部扣件,并上紧75m迅速上好距单元轨节末端25~(8)
