传输网画图要求：1.每个人井必须有经纬度，人孔尺寸必须符合招标、国家规范；2.画图比例统一为1:2000，另把剖面图、公共图可单独放置到一张图纸中，比例为示意；3.井距之间必须小于100米（特殊情况下可以有1-2井在150米以下）；4.院主管：吴**；审定：孙**；审核：王**；设计：袁**；5.架空敷设都要有杆面程式，管道敷设光缆都要有管孔占用；6.指北针的指向最好向上，可以向左、可以向右，禁止向下；7.杆路路由禁止出现锐角走向（因拉线无法承受力的平衡）；8.两个杆、两个人井之间画图长度为15（等间距），可根据图纸实际情况调整；9.道路宽度为6（大路为6，小路为3）；10.每张图纸字体大小必须统一（图签内字体例外）：目前模板用宋体，高度是2.5，宽度为0.8；字体摆放方向，要从左向右看齐、从上向下看齐；（根据国家行政公文出版装帧标准和设计院出版要求）11.光缆长度定义：a)施工测量=实际丈量总长度（因运营商设计折扣太低，建议把施工测量=光缆配盘长度）；b)设计总长度=施工测量*1.015(光缆自然弯曲系数)+预留（进出基站预留20m，500m处预留10m，引上/引下预留9m，接头盒两侧各预留15m）；c)传输长度=设计总长度；d)采购总长度（光缆配盘）=设计总长度取整（50或100的整数）12.光缆接头盒位置在杆路图中标出来（临时杆号的编写从原有站/接头盒向新建站）13.光缆接头盒在系统图中表示出来，每3公里配一盘光缆，剩余部分配散盘）14.管道预留架不需要给；15.光缆过路警示需要一牌二管（警示牌、警示管）；16.同一工程中，图签必须使用相同大小（例如统一用A3或统一用A4）。
17.杆面程式起止杆号和本图一致；18.绘图：修改人姓名(便于查找责任人)；19.风险提示每个单项工程图纸中都要有体现；集客、家宽部分：1、尾纤：1台ONU 4芯，熔2芯，给2条尾纤，老基站（光交接箱）尾纤不记列。
2、图纸墙壁光缆是钉固还是吊线要标明，吊线是新放钢绞线，还是利旧原有钢绞线要标明。

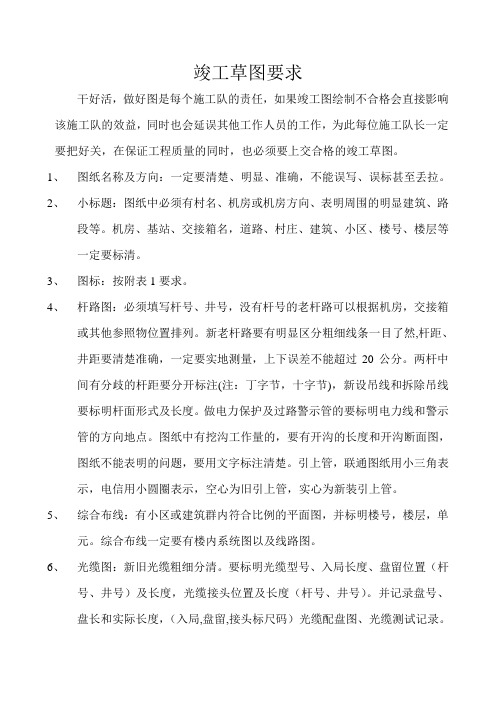

竣工草图要求干好活，做好图是每个施工队的责任，如果竣工图绘制不合格会直接影响该施工队的效益，同时也会延误其他工作人员的工作，为此每位施工队长一定要把好关，在保证工程质量的同时，也必须要上交合格的竣工草图。
1、图纸名称及方向：一定要清楚、明显、准确，不能误写、误标甚至丢拉。
2、小标题：图纸中必须有村名、机房或机房方向、表明周围的明显建筑、路段等。
机房、基站、交接箱名，道路、村庄、建筑、小区、楼号、楼层等一定要标清。
3、图标：按附表1要求。
4、杆路图：必须填写杆号、井号，没有杆号的老杆路可以根据机房，交接箱或其他参照物位置排列。
新老杆路要有明显区分粗细线条一目了然,杆距、井距要清楚准确，一定要实地测量，上下误差不能超过20公分。
两杆中间有分歧的杆距要分开标注(注：丁字节，十字节)，新设吊线和拆除吊线要标明杆面形式及长度。
做电力保护及过路警示管的要标明电力线和警示管的方向地点。
图纸中有挖沟工作量的，要有开沟的长度和开沟断面图，图纸不能表明的问题，要用文字标注清楚。
引上管，联通图纸用小三角表示，电信用小圆圈表示，空心为旧引上管，实心为新装引上管。
5、综合布线：有小区或建筑群内符合比例的平面图，并标明楼号，楼层，单元。
综合布线一定要有楼内系统图以及线路图。
6、光缆图：新旧光缆粗细分清。
要标明光缆型号、入局长度、盘留位置（杆号、井号）及长度，光缆接头位置及长度（杆号、井号）。
并记录盘号、盘长和实际长度，（入局,盘留,接头标尺码）光缆配盘图、光缆测试记录。
光缆成端接头及中间接头的线芯分配图，成端面板图。
7、电缆图：要标明电缆型号、在电缆的变径处、分线处、出盒等位置必须要标明杆号。
分线盒要准确的标出线续，（包括旧分线盒）新电缆表明电缆对数，根据电缆对数的变化逐段标出准确的长度(其中不包括接头和分线盒尾巴线的长度)。
完成一个百对配线区要标明所占的列块位置，所有新的成端电缆都要有入列平面图。
拆除电缆的要标明电缆对数和长度。
通信工程制图的总体要求1、根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
当几种手段均可达到目的时，应采用简单的方式。
例如：描述系统时，框图和电路图均能表达，则应选用框图。
当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法。
2、图面应布局合理、排列均匀、轮廓清晰和便于识别。
系统图中电路或装置应按工作顺序排列，便于识别信息流向。
3、要选用合适的图线宽度，避免图中的线条过粗、过细。
4、正确使用国标和行标规定的图形符号。
派生新的符号时，应符合国际图形符号的派生规律，并应在合适的地方加以说明。
5、在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
6、应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
7、工程设计图纸应按规定设置图衔(标题栏)，并按规定的责任范围签字。
各类图纸应按规定顺序编号。
通信工程制图的统一规定1、图幅尺寸（1）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。
工程图纸尺寸见表1：表1 工程图纸尺寸表单位：毫米(mm) 图纸型号A0 A1 A2 A3 A4图纸尺寸1189×841 841×594 594×420 420×297 297×210 (长×宽)图框尺寸1154×821 806×574 559×400 385×277 277×180 (长×宽)上表中图框外留宽为：A0＃、A1#、A2#、A3#图纸装订线一边宽度为25mm,其余三边宽度均为10mm。
A4#图纸装订线一边宽度为20mm,其余三边宽度均为10mm。
(2) 根据表述对象的规模大小，复杂程度，所要表达的详细程度，有无图衔及注释的数量来选择较小的合适的图面。
通信工程设计概述通信工程图纸是通信工程设计的重要组成部分，是指导施工的主要依据。
概述通信工程图纸是在对施工现场仔细勘查及认真收集资料的基础上，通过图形符号、文字及标注来表达具体工程性质的一种图纸。
概述通信工程图纸内包含了诸如路由信息、设备配置安装情况、技术数据等内容。
所以要求施工设计中的各种图纸应尽量反映出客观实际和设计意图。
概述通信工程制图就是将图形符号、文字符号按不同专业的要求绘制在一个平面上，使工程施工技术人员通过阅读图纸就能够了解工程规模、工程内容，统计出工程量及编制工程概预算。
只有绘制出准确的工程图纸，才能对通信工程施工具有施工指导意义。
因此，设计人员必须掌握通信工程图纸的绘制。
第一节通信工程图纸绘制依据为了使通信工程图纸规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，有利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国标及行业标准绘制。
第一节通信工程图纸绘制依据1.GB/T4728.1～13《电气图用图形符号》2.GB/T6988.1～7《电气制图》3.GB/T50104-2001《建筑制图标准》3.GB7159-1987《电气技术中的文字符号制定通则》4.GB7356-1987《电气系统说明书用简图的编制》5.YD／T5015-2007《电信工程制图与图形符号规定》6.本单位质量保证体系文件第二节通信工程制图总体要求1.根据表述对象的性质，论述的目的与内容，选取适宜的图纸种类及表达手段，以便完整地表述主题内容。
当几种手段均可达到目的时，应采用简单的方式；当多种画法均可表达目的时，图纸宜简不宜繁。
例如：–描述系统时，框图和电路图均能表达时，则应选用框图–当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法第二节通信工程制图总体要求2.图面应布局合理、排列均匀、轮廓清晰和便于识别。
–系统图中电路或装置应按工作顺序排列，便于识别信息流向。
3.要选用合适的图纸宽度，避免图中的线条过粗、过细。
通信工程设计绘图标准一、总体要求1、图纸总体要求图面布局简洁、合理、紧凑，图幅选用适中，采用的字体字型、字体大小、线型宽度合适，A3、A4图框应严格采用院制定的标准图框，不得自行任意调整其布局、尺寸、线宽，图纸应严格按10：1的比例输出，输出图纸的字迹、线条清晰，整张图纸做到端正、美观。
2、A3、A4图纸字体方向仅限于以文本正面为0度和逆时针旋转90度两种情况，字体方向应统一严格按此规定执行。
其他不规则图纸(如线路图)对于字体方向可作适当调整，但应尽量参照A3、A4图纸的要求来绘制，符合一般人正常的视图习惯。
3、图纸名称应按院有关各专业标准设计内容与格式中的要求规范填写，对于未列入标准设计内容与格式的图纸名称，可根据工程实际情况，由项目负责人在同一个项目工程内统一，要求所取图纸名称合理、贴切，各分册一致。
4、当缆线较多时，布线图必须与槽道(走线架)布置图分开画，当缆线较少时，布线图可与槽道(走线架)布置图合并体现，但必须保证图面的清晰、美观。
5、各种图纸应按规定顺序编号。
二、图例、线型的要求1、由于图例、线缆类型不断出现，本规定对图例进行了部分调整(见附图)，如果院规定的图例不能满足需要时，设计人员可根据工程实际情况自定义合适的图例，本规定对线型不再作具体要求，但对自定义的图例及线型提出以下原则要求：自定义的图例及线型采用应由项目负责人主持项目组在同一个项目工程内统一，同一个项目的各分册间及每册内的前后应保持一致，图例及线型种类尽量简单明了，且必须将采用的所有图例及线型的含义在当张图纸中正确注释，不得遗漏。
2、机架正面全院统一采用双线表示，对于图纸因采用偏小比例(如1：200)而造成双线不便表示机架正面的情况，应另在机架正面用文字箭头表示清楚，新增设备、利旧设备、原有设备、扩容设备表示机架正面的图例详见附图。
三、尺寸标注的要求1、图中的尺寸单位，除标高和管线长度以米(m)为单位外，其他尺寸均以毫米(mm)为单位，按此原则标注的尺寸可不加注单位的文字符号，如采用其他单位时，应在尺寸数值后加注计量单位的文字符号。
2015年草图绘制标准
一、.通信线路施工图光缆路由方式
通信线路工程施工图的绘制，总体来说，要求线路图具有统一性、整体性和协调性。
1、架空线路工程
①方向标：完整的草图不能缺少方向标，方向标对于工程图纸来说就像人的一双眼睛那么重要，线路工程图纸之中一般所画方向标是指北针，指北针的方向一般向上或向左，禁止向右或向下。
指北针一般处于草图的右上方。
②注意自己所画图纸与图纸的衔接，接图符号。
③新建杆路要标注清楚杆高、杆号、光缆型号、拉线型号。
④利旧杆路要标注清楚是否是附挂，还是利用原有杆路新设吊线。
⑤每张图纸要有指北针，指北针方向必须准确
⑥必须在图纸上标明杆路段距离，图纸与现场实际距离误差不应大于20公分；
⑦在图纸上标明电杆类型如：水泥杆/木杆/电力杆/铁塔/绑桩杆/品接杆/单接杆；
2、在绘图中要注意一个工程的标准统一性。
①如字高大小的统一。
②如尺寸标注大小的统一。
3、布置杆路。
①工程类别、吊线画在那里。
②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。
4、画路。
①核对路由是否符合现场查勘情况。
②注意路与杆线之间距离的比例。
5、角杆拉线。
①角杆拉线要在角的平分线上。
②一般情况角度小于45˚做角杆拉线。
③注意指北针一定要随着路由一起旋转然后接图。
6、添加参照物。
①参照物的大小合适，所在图纸中的位置准确，图纸要有参照物（包括建筑、道路等）参照物必须要与现场实际情况一致，主要道路必须标明道路名称，路和无路名道路用箭头标注前方的目的地。
②注意参照物中的文字角度要符合院里的要求。
③参照物主要是由乡镇村庄、道路名称：医院、学校、工厂等建筑物；河流、大桥森林、池塘、田地、丘陵、山地等地形。
图例
7、添加杆号。
①取两基站站名的前一个字母，如新街口-夫子庙，杆号为PXF01，
②原有杆号按原有杆号标注。
③新建杆路杆号牌只标单数不标注双数。
如（1、3、5、7、
9、11.。
等）
8、添加人字拉、四方拉、终结拉线。
①一般情况每8档做一个人字拉，在平原情况下32档做四方拉，注名“做双向假终结”。
(具体参照各建设方要求为准) ②一般情况角度大于等于45˚做综结拉线。
(具体参照各建设方要求为准)
9、添加接地线。
①吊线终结的地方要做直埋式接地。
②每1公里处加一个，在有转角杆拉线的位置时，要加接地线。
10、其他障碍物的处理：
①在杆路与管道衔接处，要标注好钢管引上，开挖的宽度和深度，光缆的保护措施例（子管保护、盘管保护等）。
②进出基站处理。
（注：在新建情况下要注名“站内预留xx 米”、“拉攀固定”、“吊线松挂”）
④特殊障碍处理（注：过特殊道路时应增加杆高，杆路在过
河时超过120米时做辅助吊线。
（具体参照现场为准）
二、管道线路工程
1、标注清管孔程式，标注本次工程所占的管孔位置。
2、在绘图中要注意一个工程的标准统一性。
3、布置管道路由（注：让工程负责人员核对路由是否符合
现场情况）。
4、添加参照物。
标注管道及人井的准确参照物。
5、截图、加接头符号。
6、编人手孔孔号。
(注：根据工程要求编号)
7、必须在图纸上标明管道段距离，图纸与现场实际距离误差不应大于20公分；
8、在图纸上标明人井属性：移动自建、联建、租用（电信、
联通、广电、热力、其他单位）；
9、人井位置、GPS坐标与现场相一致；
10、人井名称须在图纸上呈现；
11、人井周边参照物明确；
12、每个人井必须要有完整的人井展开图，人井展开图管孔占用与现场要相一致，人井展开图必须要呈现该人井所有的管孔情况。
三，光缆：
1、光缆信息必须包含光缆起点、终点、长度（包括段长度和光缆总长度）、型号、芯数；
2、光缆铺设方式（架空、墙钉、墙吊、管道、直埋、）；
3、光缆钉、吊必须标清位置，标明米数；
4、引上光缆需标清引上方式；
5、有光缆盘留的，需标明盘留的位置及盘留的长度；
6、图纸需标明光缆的纤芯分配图、纤芯接续图；纤芯分布
必须明确、预留纤芯位置必须明确；
7、有光缆接头，需标光缆接头盒位置、类型及安装方式；
四、GPS坐标：
1、需要在图纸上呈现GPS坐标的资源：
（1）转角（电杆、人井、撑点、墙订）
（2）电杆拉线
（3）引上点坐标
（4）终端（包括光交箱、机房、光分箱、接头盒等）（5）光缆盘留、；
（6）每个人井
2，GPS坐标需要精确到小数点后6位。
3，机房、光交箱、分纤箱：
①、所有机房（机房的类型要表清楚，例、集客机房、无线
机房、汇聚机房、基站机房等）、光交箱、分纤箱都必须有经纬度, 机房、光交箱、分纤箱名称须与现网网管中名称一致；
②、机房内ODF架、光交箱、分纤箱、光终端盒等须有成
端信息、规格型号、容量、安装方式、位置等信息。
③、图纸需将光缆成端信息（机房、光交、光分纤箱、接头
盒）标注清楚，机框（包括盘纤框）、机盘、端子的编号按照从下往上、从左往右的顺序进行编号。
④、图纸需展现出光缆成端信息所在机架内所有机框面板
图。
（包括盘纤框、空闲机框）
4、家客专业
①、图纸上需标明分光器大小如(一级1:4,二级1:16)；
②、图纸上需标明二级分光器的覆盖范围；
③、图纸上需标明分光器的安装位置；
④、图纸上跳纤信息须标清楚。
⑤、图纸上需标清楚楼宇的楼号、单元、楼层数量。
