Al—Si—Cu系铸造铝合金钨极氩弧焊

铝及其合金的焊接第一节铝及其合金的类型和特性一、铝及其合金的类型根据铝合金的化学成分和制造工艺可分为变形铝合金和铸造铝合金两大类。

在变形铝合金中又可分为非热处理强化铝合金和可热处理强化铝合金。

非热处理强化铝台金通过加工硬化、固溶强化来提高力学性能。

二、铝及其合金特性特点：与低碳钢相比较，具有密度小，电阻率小，线膨胀系数大(约为低碳钢线膨胀系数的2倍)，导热系数大(铝及其合金熔合区的冷却速度为高强钢熔合区冷却速度的(4～7)倍)、良好的耐蚀性、较高的比强度，优异的低温韧性，但强度低。

抗拉强度一般不超过100MPa，热处理后能达到400 MPa。

1. 纯铝：高耐蚀性、较好的塑性2. 防锈铝：强度中等，塑性和耐蚀性好，焊接性也好，是目前焊接结构中应用最广泛的铝合金。

典型牌号：LF4、LF5铝锰合金：Mn1.0～1.6%。

大于1.6%脆性化合物增加。

LF21铝镁合金：铝镁合金的强度随含镁量的增高而增高，但含镁量增多（大于7%）出现脆性相(Mg2Al3) 使合金的塑性、耐蚀性、特别是抗应力腐蚀性能下降。

Si的存在形成脆性相Mg2Si塑性、耐蚀性下降、Mn加入0.15～0.8%耐蚀性增加，强度提高。

Ti、V加入0.1%左右，能获得细晶粒组织。

3.硬铝：典型牌号LY12，成分Al-Cu-Mg系。

Cu、Si、Mg等元素，形成溶解于铝的化合物，促使合金热处理时强化，耐蚀性差，焊接性不良，热裂倾向大。

4. 超硬铝：LC4 ，成分Al-Zn-Mg-Cu系。

抗拉强度可达588Mpa，塑性较差。

非时效强化铝合金的强度比纯铝高、塑性及耐磨性好，特别是焊接性好，所以广泛用作焊接结构材料。

时效强化铝合金的焊接性较差，焊接时容易出现裂纹，所以在焊接结构中应用较少。

铸造铝合金的铸造性能良好，强度较高，焊接性也较好，其铸造缺陷可以焊补。

第二节铝及其合金的焊接性分析铝及铝合金与黑色金属不同，由于它容易氧化、导热性强、热容量和线膨胀系数大，熔点低及高温强度小等特性，所以给焊接工作带来一些困难。

铝合金的焊接方法很多，各种方法有其不同的应用场合。

除了传统的熔焊、电阻焊、气焊方法外，其他一些焊接方法（如等离子弧焊、电子束焊、真空扩散焊等）也可以容易地将铝合金焊接在一起。

铝合金常用焊接方法的特点及适用范围见表1。

应根据铝及铝合金的牌号、焊件厚度、产品结构以及对焊接性的要求等选择。

（1）气焊氧－乙炔气焊火焰的热功率低，热量较分散，因此焊件变形大、生产率低。

用气焊焊接较厚的铝焊件时需预热，焊后的焊缝金属不但晶粒粗大、组织疏松，而且容易产生氧化铝夹杂、气孔及裂缝等缺陷。

这种方法只用于厚度范围在0.5～10㎜的不重要铝结构件和铸件的焊补上。

（2）钨极氩弧焊这种方法是在氩气保护下施焊，热量比较集中，电弧燃烧稳定，焊缝金属致密，焊接接头的强度和塑性高，在工业中获得起来越广泛的应用。

钨极氩弧焊用于铝合金是一种较完善的焊接方法，但钨极氩弧焊设备较复杂，不宜在室外露天条件下操作。

（3）熔化极氩弧焊自动、半自动熔化极氩弧焊的电弧功率大，热量集中，热量影响区小，生产效率比手工钨极氩弧焊可提高2～3倍。

可以焊接厚度在50㎜以下的纯铝及铝合金板。

例如，焊接厚度30㎜的铝板不必预热，只焊接正、反两层就可获得表面光滑、质量优良的焊缝。

半自动熔化极氩弧焊适用于定位焊缝、断续的短焊缝及结构形状不规则的焊件，用半自动氩弧焊焊炬可方便灵活地进行焊接，但半自动焊的焊丝直径较细，焊缝的气孔敏感性较大。

（4）脉冲氩弧焊1）钨极脉冲氩弧焊用这种方法可明显改善小电流焊接过程的稳定性，便于通过调节各种工艺参数来控制电弧功率和焊缝成形。

焊件变形小、热影响区小，特别适用于薄板、全位置焊接等场合以及对热敏感性强的锻铝、硬铝、超硬铝等的焊接。

2）熔化极脉冲氩弧焊可采用的平均焊接电流小，参数调节范围大，焊件的变形及热影响区小，生产率高，抗气孔及抗裂性好，适用于厚度在2～10㎜铝合金薄板的全位置焊接。

（5）电阻点焊、缝焊可用来焊接厚度在4㎜以下的铝合金薄板。

铝及铝合金焊接的基本要求、焊接规程 铝及铝合金焊接规程 本规程规定了铝及铝合金焊接的基本要求，适用于铝及的手工钨极氩弧焊或气焊或熔化极氩弧焊等焊接的铝及铝合金制单层容器、衬铝容器的铝焊接工艺。

一、焊接用材料： 1. 焊接用氩气纯度≥99.99%，露点≤-55℃，并应符合GB/T4842或GB10624的规定。当瓶装氩气的压力≤0.5Mpa时不宜使用。（氩气内含氮量≥0.04%，否则焊缝表面上会产生淡黄色或草绿色的氮化镁及气孔；含氧量≥0.03%，否则熔池表面上可发现密集的黑点、电弧不稳和飞溅较大；含水量≥0.07%，熔池将沸腾并焊缝内产生气孔）。

2. 手工钨极氩弧焊电极采用铈钨电极。电极直径应根据焊接电流大小来选择（使用时一般比焊接电流所要求的规格大一号的钨极），电极端部应为半球形（制作半球形方法：用比焊接电流所要求的规格大一号的钨极，将端部磨成锥形，垂直夹持电极，用比所用钨极要求的电流大20~30A的电流在试板上起弧并维持几秒钟，钨极端头即呈半球形。如果钨极被铝污染，则必须重新打磨或更换钨极；轻微污染时，可增大电流使电弧在试板燃烧一会，即能烧掉污染物）：

铈钨电极直径mm 2 2.5 3.2 4.0 5.0

（正接时）焊接电流A 100~200 170~250 200~300 350~480 500~675

（反接时）焊接电流A 15~25 17~30 20~35 35~50 50~70

（交流时）焊接电流A 85~160 120~210 150~250 240~350 330~460 3. 用MIG焊铝合金时，由于铝焊丝比较软，为避免咬伤焊丝，送丝轮不允许用带齿轮的送丝轮，不宜用推丝式；送丝软管不准用弹簧管而是用聚四氟乙烯或尼龙制品，不然由于磨削而污染或堵塞软管。MIG通常用直流反极性。

4. 焊剂主要作用是去除氧化膜和其它一些杂质，使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧。当焊接角焊缝时应选用那些焊后容易清除熔渣的焊剂；铝镁合金用焊剂不宜含有钠的组成物。

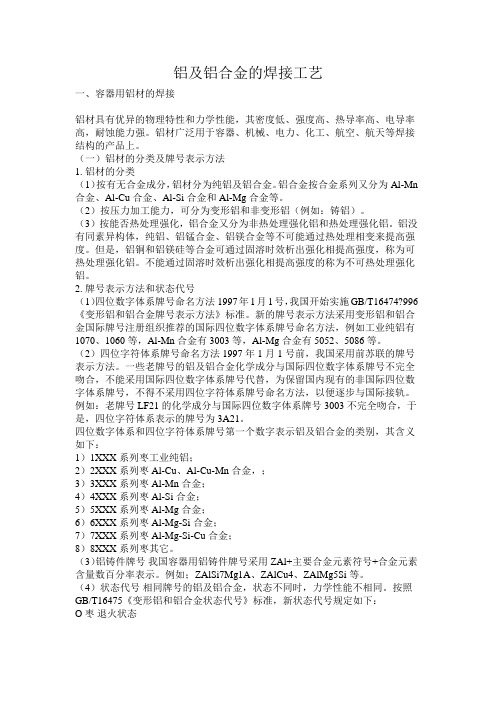

铝及铝合金的焊接工艺一、容器用铝材的焊接铝材具有优异的物理特性和力学性能，其密度低、强度高、热导率高、电导率高，耐蚀能力强。

铝材广泛用于容器、机械、电力、化工、航空、航天等焊接结构的产品上。

（一）铝材的分类及牌号表示方法1. 铝材的分类（1）按有无合金成分，铝材分为纯铝及铝合金。

铝合金按合金系列又分为Al-Mn 合金、Al-Cu合金、Al-Si合金和Al-Mg合金等。

（2）按压力加工能力，可分为变形铝和非变形铝（例如：铸铝）。

（3）按能否热处理强化，铝合金又分为非热处理强化铝和热处理强化铝。

铝没有同素异构体，纯铝、铝锰合金、铝镁合金等不可能通过热处理相变来提高强度。

但是，铝铜和铝镁硅等合金可通过固溶时效析出强化相提高强度，称为可热处理强化铝。

不能通过固溶时效析出强化相提高强度的称为不可热处理强化铝。

2. 牌号表示方法和状态代号（1）四位数字体系牌号命名方法 1997年1月1号，我国开始实施GB/T16474?996《变形铝和铝合金牌号表示方法》标准。

新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。

（2）四位字符体系牌号命名方法 1997年1月1号前，我国采用前苏联的牌号表示方法。

一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。

例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。

四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下：1）1XXX系列枣工业纯铝；2）2XXX系列枣Al-Cu、Al-Cu-Mn合金，；3）3XXX系列枣Al-Mn合金；4）4XXX系列枣Al-Si合金；5）5XXX系列枣Al-Mg合金；6）6XXX系列枣Al-Mg-Si合金；7）7XXX系列枣Al-Mg-Si-Cu合金；8）8XXX系列枣其它。

高硅铝的焊接方法能够连接高硅铝的焊接方法有：熔化焊、钎焊和固相焊接三大类。

熔化焊接的接头性能差，一般采用快速热循环和低热输入的高能量密度焊，包括电子束焊和激光焊，有助于减少熔化焊所引发的缺陷，因此近年来在这方面开展的研究较多。

钎焊方法是在母材金属不熔化情况下，通过钎料熔化后填满间隙，并与母材金属之间发生溶解、扩散等冶金作用的金属焊接方法。

固态焊接技术是指对焊件表面清理后，施加静态或动态压力，加热或不加热，在母材不熔化情况下使两种材料发生固相结合的焊接方法。

摩擦焊、扩散焊、爆炸焊、超声波焊等均属此类。

高硅铝合金可用的压焊方法有：摩擦焊、真空扩散焊等。

激光焊接已有研究表明，高硅铝材料需要采用功率较低的熔焊方法连接，由于合金中的Si元素含量较高，焊缝金属组织中会形成针状共晶硅和粗大板状多角形的初生硅，严重割裂基体；近缝区的金属易产生过热、晶粒长大的现象，导致焊接力学性能显著降低而失去使用价值。

而激光焊接具有功率密度大、焊缝深宽比例大、热影响区小、工件收缩和变形较小、焊接速度快等优点，这种焊接方法适合高硅铝的焊接。

张伟华等人研究了ZL109硅铝合金CO2激光焊接接头的组织和性能，获得了焊接组织致密、晶粒细小的接头，焊接的热输入对接头力学性能有显著的影响，热输入增大，接头抗拉强度和断后伸长率均先增加后降低，当热输入为44J/mm抗拉强度和断后伸长率达到最大值，分别为121.2MPa和4.3%。

电子束焊接电子束焊接时利用高电场产生的高速电子，经聚焦后形成电子流，撞击被焊金属的焊接部位，将其动力转化为热能，使被焊金属熔合的一种焊接方法。

电子束流具有能量密度高、穿透能力强、焊缝深宽比大、焊接速度快、输入能量较小，因此热影响区小、焊接变形小。

所以，电子束焊接质量好，焊缝力学性能高。

石磊等人将AlSi12CuMgNi铝合金挤压铸造的活塞顶圈和锻造的活塞裙进行真空电子束焊接，对优化工艺条件下焊接接头的微观组织和力学性能进行了研究。
