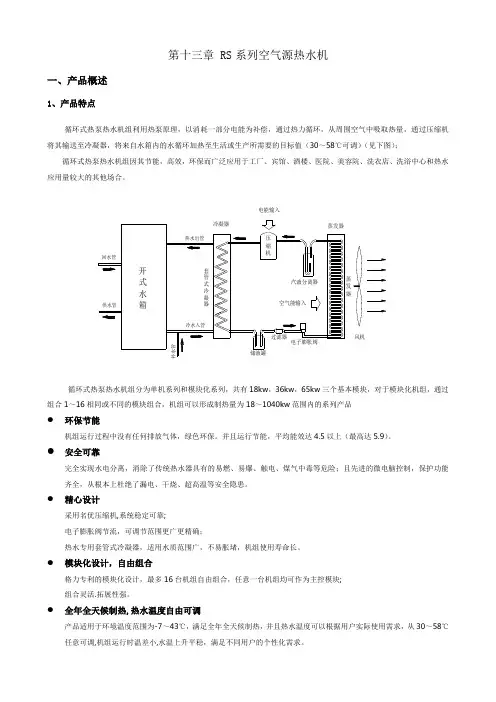

第十三章 RS系列空气源热水机一、产品概述1、产品特点循环式热泵热水机组利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的水循环加热至生活或生产所需要的目标值（30～58℃可调）（见下图）；循环式热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。
电能输入循环式热泵热水机组分为单机系列和模块化系列，共有18kw，36kw，65kw三个基本模块，对于模块化机组，通过组合1～16相同或不同的模块组合，机组可以形成制热量为18～1040kw范围内的系列产品●环保节能机组运行过程中没有任何排放气体，绿色环保。
并且运行节能，平均能效达4.5以上（最高达5.9）。
●安全可靠完全实现水电分离，消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险；且先进的微电脑控制，保护功能齐全，从根本上杜绝了漏电、干烧、超高温等安全隐患。
●精心设计采用名优压缩机,系统稳定可靠;电子膨胀阀节流，可调节范围更广更精确；热水专用套管式冷凝器，适用水质范围广，不易胀堵，机组使用寿命长。
●模块化设计，自由组合格力专利的模块化设计，最多16台机组自由组合，任意一台机组均可作为主控模块;组合灵活.拓展性强。
●全年全天候制热,热水温度自由可调产品适用于环境温度范围为-7～43℃，满足全年全天候制热，并且热水温度可以根据用户实际使用需求，从30～58℃任意可调,机组运行时温差小,水温上升平稳，满足不同用户的个性化需求。
例KFRS-36SM/AS表示：名义制热量为36kW的三相电、双系统、模块化循环型分体式空气源热泵热水机。
二、产品性能与规格1、产品外形图KFRS-18(M)/AS KFRS-36S(M)/ASKFRS-65S(M)/AS说明： 1.名义工况：室外环境温度20℃DB/15℃WB，水侧初始温度15℃，终止温度55℃;2.使用范围：环境温度-7～43℃;3.热水温度调节范围：30-58℃;4.机组噪声是在半消音室的测量值，实际运行时由于环境的改变会稍微高点;5.上述参数表中，水系统扬程仅适应于非模块化机组（单机系列），机组重量包括水泵重量，模块化机组重量应减去水泵重量6.若因产品改良而发生规格变化，则以铭牌参数为准;7.机组分单机(自带水泵)和模块化(不带水泵)两个系列,其中单机系列型号为KFRS-18/AS、KFRS-36S/AS、KFRS-65S/AS;模块化系列型号为KFRS-18M/AS、KFRS-36SM/AS、KFRS-65SM/AS;三、产品安装1、安装注意事项●工程的设计、安装，必须由有资格的专业人士，根据相关法律、规章，结合本手册进行。
中央空调水流量简易计算方法Revised by Chen Zhen in 2021中央空调水流量简易计算方法冷冻水泵的选择通常选用每秒转速在30~150转的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍（单台工作时取1.1，两台并联工作时取1.2）。
水泵的扬程应为它承担的供回水管网最不利环路的总水压降的1.1~1.2倍。
最不利环路的总水压降，包括冷水机组蒸发器的水压降Δp1、该环路中并联的各台空调末端装置的水压损失最大一台的水压降Δp2、该环路中各种管件的水压降与沿程压降之和。
冷水机组蒸发器和空调末端装置的水压降，可根据设计工况从产品样本中查知；环路管件的局部损失及环路的沿程损失应经水力计算求出，在估算时，可大致取每100m管长的沿程损失为5mH2O。
这样，若最不利环路的总长（即供、回水管管长之和）为L，则冷水泵扬程H（mH2O）可按下式估算。
Hmax=Δp1＋Δp2＋0.05L（1+K）式中K为最不利环路中局部阻力当量长度总和与直管总长的比值。
当最不利环路较长时K取0.2~0.3；最不利环路较短时K取0.4~0.6。
冷却水泵的选择1）冷却水泵的流量应为冷水机组冷却水量的1.1倍。
2）水泵的扬程就为冷水机组冷凝器水压降Δp1、冷却塔开式段高度Z、管路沿程损失及管件局部损失四项之和的1.1~1.2倍。
Δp1和Z可从有关产品样本中查得；沿程损失和局部损失应从水力计算求出，作估算时，管路中管件局部损失可取5mH2O，沿程损失可取每100m管长约5mH2O。
若冷却水系统来回管长为L，则冷却水泵所需扬程的估算值H（mH2O）约为H=Δp1+Z+5+0.05L3)依据冷却水泵的流量和扬程，参考有关水泵性能参数选用冷却水泵。
水流量计算1、.冷却冷却水流量水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量L(m3/h)=[Q(kW)/（4.5~5）℃x1.163]X(1.15~1.2)2、冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
设计计算书机型: 风冷低温热泵冷热水机组KAW-25GRE编制：审核:一、设计要求1、性能参数：制冷量：25 kW；制热量：28kW。
2、功能模式：制冷、制热。
3、名义工况：A、室外环境-15℃下，机组制热COP≥2.0。
B、制冷：使用侧出水温度7℃，水流量为0.172m3/（h·kW），室外干球温度35℃；C、制热：使用侧出水温度45℃，水流量为0.172m3/（h·kW），室外干/湿球温度7/6℃。
4、相关法律法规要求A、GB/T 18430.2-2008 蒸汽压缩循环冷水（热泵）机组B、GB/T 10870-2001 容积式和离心式冷水（热泵）机组性能试验方法C、JB8654 容积式和离心式冷水（热泵）机组安全要求5、结构要求：在现有模块机基础上更改。
6、控制要求：实现正常制冷、热泵工况，并确保在室外环境-20℃下能安全运行。
7、成本要求：控制含税成本在2.2万元/台。
二、设计计算1、总体设计机组制冷系统主要由谷轮蒸气喷焓压缩机、翅片式冷凝器、壳管式蒸发器、板换式经济器、干燥过滤器、热力膨胀阀、气液分离器以及保护控制装置等组成。
机组制冷系统主要功能是实现制冷、制热、高能效超低温制热功能。
制冷系统根据能量调节的要求，考虑到产品运行工况及稳定性要求，采用2台谷轮压缩机，从而使整个机组具有较好的性价比与运行的稳定性。
控制方面暂时借用现有模块机控制器。
2、压缩机的选择计算压缩机根据要求采用2台谷轮蒸气喷焓压缩机ZW61KS-TFP-542，电源三相。
整个机组的制冷设计参数按：冷凝温度50℃；过冷度5K；蒸发温度2℃；蒸发器过热度5K；吸气过热度11K，查压缩机相关样本选择性能参数如下表：由上表可知：1）名义制冷时：总制冷量：14.15×2×90%=25.47 kW>25kW ，总耗功：4.44×2=8.88 kW；2）室外-15℃制热时：总制冷量：6.68×2×90%=12.02 kW ，总耗功：3.88×2=7.76 kW；3、系统选择设计计算1）系统流程图图1 系统流程图系统由2台压缩机、风冷冷凝器、膨胀阀、壳管式蒸发器、板换式经济器等部件组成。
冷却水温度对冷水机组制冷量的影响从运行费来讲，在蒸发温度和压缩机转数一定的情况下，冷凝温度越低，制冷系数越大，耗电量就越小。
据测算，冷凝温度每增加1℃，单位制冷量的耗功率约增加3%-4%.所以，从这一角度来讲，保持冷凝温度稳定对提高冷水机组的制冷量是有益的。
但为达到此目的，需采取以下措施:增加冷凝器的换热面积和冷却水的水量;或提高冷凝器的传热系数，但是，对于一个空调冷却系统来说，增加冷凝器的面积几乎是不可能的。
增加冷却水的水量势必增加水在冷凝器内的流速，这将影响制冷机的寿命，同时还增加了冷却水泵的耗电和管材浪费等一系列问题，而且效果也不尽理想。
增大冷却塔的型号，考虑一定量的富余系数尚可，但如果盲目加大冷却塔的型号，以追求降低冷却水温也是得不偿失的，而且，冷却水温度还受当地气象参数的限制。
提高冷凝器冷却水侧的放热系数，是实际和有效的，而提高放热系的有效途径是减小水侧的污垢热阻，对冷却水补水进行有效的处理.2冷却水的补水问题冷却塔水量损失，包括三部分:蒸发损失，风吹损失和排污损失，即:Qm=Qe+Qw+Qb式中:Qm为冷却塔水量损失；Qe为燕发水量损失；Qw为风吹量损失；Qb为排污水量损失。
(1)蒸发损失Qe=(0.001+0.00002θ)Δt Q(1)式中:Qe为蒸发损失量；Δt为冷却塔进出水温度差；Q为循环水量；θ为空气的干球温度。
(2)风吹损失水量对于有除水器的机械通风冷却塔，风吹损失量为Qw=(0.2%～0.3%)Q(2)(3)排污和渗漏损失该损失是比较机动的一项，它与循环冷却水质要求、处理方法、补充水的水质及循环水的浓缩倍数有关.浓缩倍数的计算公式:N=Cr/Cm式中:N为浓缩倍数；Cr为循环冷却水的含盐量；Cm为补充水的含盐量.根据循环冷却水系统的含盐量平衡，补充水带进系统的含盐最应等于排污，风吹和渗偏水中所带走的含盐量.QmCm=(Qw+Qb)CrN=Cr/Cm=Qm/(Qw+Qb)=(Qe+Qw+Qb)/(Qw+Qb)(3)Qm=QeN/(N一1)浓缩倍数为补充水含盐量和经浓缩后冷却水中的含盐量之比，《建筑给水排水设计手册》推荐N值，一般情况下最高不超过5～6。
