氮化处理的工艺

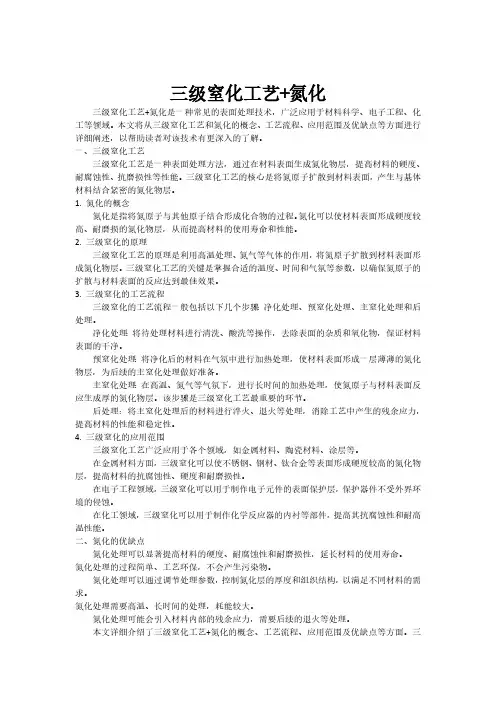

三级窒化工艺+氮化 三级窒化工艺+氮化是一种常见的表面处理技术，广泛应用于材料科学、电子工程、化工等领域。

本文将从三级窒化工艺和氮化的概念、工艺流程、应用范围及优缺点等方面进行详细阐述，以帮助读者对该技术有更深入的了解。

一、三级窒化工艺 三级窒化工艺是一种表面处理方法，通过在材料表面生成氮化物层，提高材料的硬度、耐腐蚀性、抗磨损性等性能。

三级窒化工艺的核心是将氮原子扩散到材料表面，产生与基体材料结合紧密的氮化物层。

1. 氮化的概念 氮化是指将氮原子与其他原子结合形成化合物的过程。

氮化可以使材料表面形成硬度较高、耐磨损的氮化物层，从而提高材料的使用寿命和性能。

2. 三级窒化的原理 三级窒化工艺的原理是利用高温处理、氮气等气体的作用，将氮原子扩散到材料表面形成氮化物层。

三级窒化工艺的关键是掌握合适的温度、时间和气氛等参数，以确保氮原子的扩散与材料表面的反应达到最佳效果。

3. 三级窒化的工艺流程 三级窒化的工艺流程一般包括以下几个步骤：净化处理、预窒化处理、主窒化处理和后处理。

净化处理：将待处理材料进行清洗、酸洗等操作，去除表面的杂质和氧化物，保证材料表面的干净。

预窒化处理：将净化后的材料在气氛中进行加热处理，使材料表面形成一层薄薄的氮化物层，为后续的主窒化处理做好准备。

主窒化处理：在高温、氮气等气氛下，进行长时间的加热处理，使氮原子与材料表面反应生成厚的氮化物层。

该步骤是三级窒化工艺最重要的环节。

后处理：将主窒化处理后的材料进行淬火、退火等处理，消除工艺中产生的残余应力，提高材料的性能和稳定性。

4. 三级窒化的应用范围 三级窒化工艺广泛应用于各个领域，如金属材料、陶瓷材料、涂层等。

在金属材料方面，三级窒化可以使不锈钢、钢材、钛合金等表面形成硬度较高的氮化物层，提高材料的抗腐蚀性、硬度和耐磨损性。

在电子工程领域，三级窒化可以用于制作电子元件的表面保护层，保护器件不受外界环境的侵蚀。

在化工领域，三级窒化可以用于制作化学反应器的内衬等部件，提高其抗腐蚀性和耐高温性能。

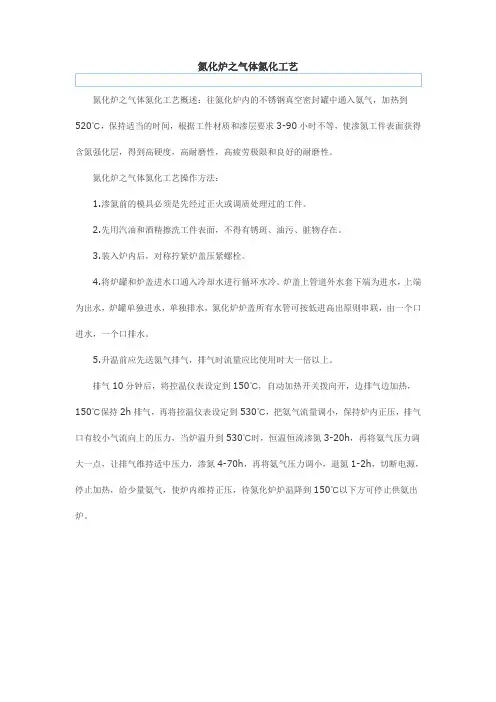

氮化炉之气体氮化工艺概述：往氮化炉内的不锈钢真空密封罐中通入氨气，加热到520℃，保持适当的时间，根据工件材质和渗层要求3-90小时不等，使渗氮工件表面获得含氮强化层，得到高硬度，高耐磨性，高疲劳极限和良好的耐磨性。

氮化炉之气体氮化工艺操作方法：
1.渗氮前的模具必须是先经过正火或调质处理过的工件。

2.先用汽油和酒精擦洗工件表面，不得有锈斑、油污、脏物存在。

3.装入炉内后，对称拧紧炉盖压紧螺栓。

4.将炉罐和炉盖进水口通入冷却水进行循环水冷。

炉盖上管道外水套下端为进水，上端为出水，炉罐单独进水，单独排水，氮化炉炉盖所有水管可按低进高出原则串联，由一个口进水，一个口排水。

5.升温前应先送氮气排气，排气时流量应比使用时大一倍以上。

排气10分钟后，将控温仪表设定到150℃，自动加热开关拨向开，边排气边加热，150℃保持2h排气，再将控温仪表设定到530℃，把氨气流量调小，保持炉内正压，排气口有较小气流向上的压力，当炉温升到530℃时，恒温恒流渗氮3-20h，再将氨气压力调大一点，让排气维持适中压力，渗氮4-70h，再将氨气压力调小，退氮1-2h，切断电源，停止加热，给少量氨气，使炉内维持正压，待氮化炉炉温降到150℃以下方可停止供氨出炉。

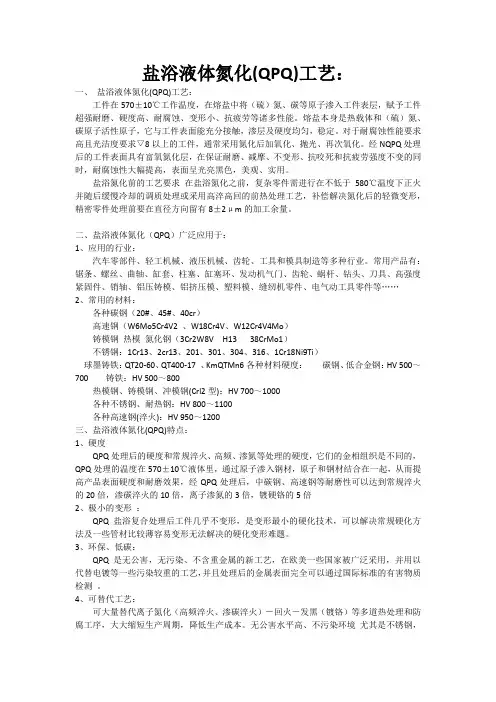

宁波铁凝科技盐浴液体氮化(QPQ)工艺：一、盐浴液体氮化(QPQ)工艺：工件在570±10℃工作温度，在熔盐中将（硫）氮、碳等原子渗入工件表层，赋予工件超强耐磨、硬度高、耐腐蚀、变形小、抗疲劳等诸多性能。

熔盐本身是热载体和（硫）氮、碳原子活性原子，它与工件表面能充分接触，渗层及硬度均匀，稳定。

对于耐腐蚀性能要求高且光洁度要求▽8以上的工件，通常采用氮化后加氧化、抛光、再次氧化。

经NQPQ处理后的工件表面具有富氧氮化层，在保证耐磨、减摩、不变形、抗咬死和抗疲劳强度不变的同时，耐腐蚀性大幅提高，表面呈光亮黑色，美观、实用。

盐浴氮化前的工艺要求在盐浴氮化之前，复杂零件需进行在不低于580℃温度下正火并随后缓慢冷却的调质处理或采用高淬高回的前热处理工艺，补偿解决氮化后的轻微变形，精密零件处理前要在直径方向留有8±2μm的加工余。

二、盐浴液体氮化（QPQ）广泛应用于：1、应用的行业：汽车零部件、轻工机械、液压机械、齿轮、工具和模具制造等多种行业。

常用产品有：锯条、螺丝、曲轴、缸套、柱塞、缸塞环、发动机气门、齿轮、蜗杆、钻头、刀具、高强度紧固件、销轴、铝压铸模、铝挤压模、塑料模、缝纫机零件、电气动工具零件等……2、常用的材料：各种碳钢（20#、45#、40cr）高速钢（W6Mo5Cr4V2 、W18Cr4V、W12Cr4V4Mo）铸模钢热模氮化钢（3Cr2W8V H13 38CrMo1）不锈钢：1Cr13、2cr13、201、301、304、316、1Cr18Ni9Ti）球墨铸铁：QT20-60、QT400-17 、KmQTMn6各种材料硬度：碳钢、低合金钢：HV 500～700 铸铁：HV 500～800热模钢、铸模钢、冲模钢(Crl2型)：HV 700～1000各种不锈钢、耐热钢：HV 800～1100各种高速钢(淬火)：HV 950～1200三、盐浴液体氮化(QPQ)特点：1、硬度QPQ处理后的硬度和常规淬火、高频、渗氮等处理的硬度，它们的金相组织是不同的，QPQ处理的温度在570±10℃液体里，通过原子渗入钢材，原子和钢材结合在一起，从而提高产品表面硬度和耐磨效果，经QPQ处理后，中碳钢、高速钢等耐磨性可以达到常规淬火的20倍，渗碳淬火的10倍，离子渗氮的3倍，镀硬铬的5倍2、极小的变形：QPQ盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可以解决常规硬化方法及一些管材比较薄容易变形无法解决的硬化变形难题。

盐浴软氮化处理介绍盐浴软氮化处理是一种金属材料表面处理方法，通过在高温下将金属材料浸泡在含有盐类和氨气的盐浴中，使金属表面形成一层氮化物保护膜，从而提高材料的硬度和耐磨性。

该方法在金属材料的制备和加工过程中具有广泛的应用。

盐浴软氮化处理的原理盐浴软氮化处理的原理是利用盐类和氨气在高温下反应生成氨气和金属盐的氮化物。

盐浴中的盐类和氨气会与金属表面进行反应，形成一层致密的氮化物保护层。

这层氮化物保护层具有较高的硬度和耐磨性，可以有效地提高金属材料的表面性能。

盐浴软氮化处理工艺步骤盐浴软氮化处理包括预处理、软氮化处理和后处理三个步骤。

预处理1.清洗：将金属材料浸泡在酸性或碱性清洗液中，去除表面的油污、氧化物和其他杂质。

2.退火：通过加热和冷却的过程，使金属材料内部的结构恢复到初始状态。

3.抛光：利用机械或化学方法对金属材料的表面进行抛光，使其光洁度提高，为软氮化处理做好准备。

软氮化处理1.盐浴制备：将适量的盐类和氨气加入盐浴槽中，控制盐浴的温度和浓度。

2.材料浸泡：将经过预处理的金属材料浸入盐浴中，保持一定的时间。

3.软氮化：在高温下，金属材料表面的金属和盐浴中的盐类和氨气发生反应，生成氮化物保护层。

4.控制时间：根据金属材料的性质和要求，控制软氮化处理的时间，以获得理想的表面性能。

后处理1.冷却：将软氮化处理后的金属材料从盐浴中取出，冷却到室温。

2.清洗：对软氮化处理后的金属材料进行清洗，去除盐类和其他杂质。

3.热处理：根据需要，对软氮化处理后的金属材料进行热处理，以消除内部应力和改善材料的性能。

4.检测：对软氮化处理后的金属材料进行各项性能和质量检测，确保达到要求。

盐浴软氮化处理的应用盐浴软氮化处理在金属材料的制备和加工过程中有广泛的应用。

以下是一些典型的应用领域：航空航天在航空航天领域，金属材料需要具备较高的硬度、耐磨性和耐腐蚀性能。

盐浴软氮化处理可以提高金属材料的表面性能，增加材料的使用寿命，同时提高航空器的安全性和可靠性。

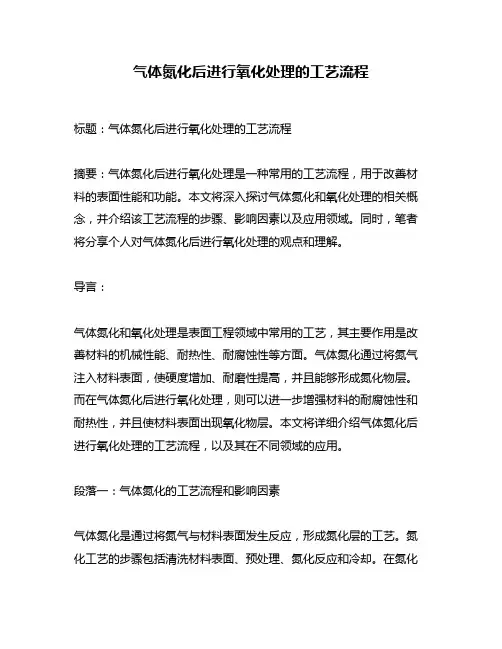

气体氮化后进行氧化处理的工艺流程标题：气体氮化后进行氧化处理的工艺流程摘要：气体氮化后进行氧化处理是一种常用的工艺流程，用于改善材料的表面性能和功能。

本文将深入探讨气体氮化和氧化处理的相关概念，并介绍该工艺流程的步骤、影响因素以及应用领域。

同时，笔者将分享个人对气体氮化后进行氧化处理的观点和理解。

导言：气体氮化和氧化处理是表面工程领域中常用的工艺，其主要作用是改善材料的机械性能、耐热性、耐腐蚀性等方面。

气体氮化通过将氮气注入材料表面，使硬度增加、耐磨性提高，并且能够形成氮化物层。

而在气体氮化后进行氧化处理，则可以进一步增强材料的耐腐蚀性和耐热性，并且使材料表面出现氧化物层。

本文将详细介绍气体氮化后进行氧化处理的工艺流程，以及其在不同领域的应用。

段落一：气体氮化的工艺流程和影响因素气体氮化是通过将氮气与材料表面发生反应，形成氮化层的工艺。

氮化工艺的步骤包括清洗材料表面、预处理、氮化反应和冷却。

在氮化反应中，温度、气氛、时间等因素都会影响氮化层的形成和性能。

温度过高可能导致材料变脆，而温度过低则可能影响氮化层的质量。

气氛的选择也很重要，常见的气氛有氨气和氮气等。

此外，氮化反应的时间也需要根据材料和要求进行合理确定。

段落二：气体氮化后进行氧化处理的步骤和作用机理气体氮化后进行氧化处理是在氮化层表面形成氧化物层的工艺。

氧化处理的步骤主要包括清洗、预处理、氧化反应和后处理。

清洗和预处理的目的是除去氮化反应残留物和提供良好的氧化反应界面。

氧化反应时，材料表面与氧气反应，形成氧化物层。

氧化处理可以提高材料的耐腐蚀性、耐热性和电绝缘性等。

氧化层的厚度和性能受到氧化反应条件的控制，包括温度、氧气浓度和处理时间等。

段落三：气体氮化后进行氧化处理的应用领域气体氮化后进行氧化处理的工艺在多个领域有着广泛的应用。

例如，在汽车制造行业中，该工艺可用于增强汽车发动机的耐磨性和耐高温性能。

在电子领域，气体氮化和氧化处理可以用于改善电子元件的可靠性和耐高压性能。

真空氮化工艺真空氮化工艺是一种在真空环境下进行的氮化处理工艺。

氮化是指将金属材料置于氮气氛围中，通过热处理使其表面形成一层氮化物层，从而提高材料的硬度、耐磨性和耐腐蚀性能。

真空氮化工艺是氮化工艺中的一种特殊方法，它通过在真空条件下进行氮化处理，能够更好地控制氮化过程，提高氮化效果。

真空氮化工艺主要包括以下几个步骤：材料准备、真空处理、氮化处理和后处理。

材料准备是真空氮化工艺的第一步。

在进行真空氮化处理之前，需要对待处理材料进行准备工作。

这包括清洁材料表面，移除表面的油污和氧化物，以保证氮化处理的质量和效果。

接下来，是真空处理阶段。

真空处理是指将待处理材料放入真空炉中，通过抽取真空将炉内的气体排出，形成一定的真空环境。

真空处理的目的是为了去除材料表面的氧化物，减少氮化过程中的氧污染。

然后，是氮化处理阶段。

在真空环境下，通过向炉内通入氮气，使氮气与材料表面发生反应，形成氮化物层。

氮化物层能够显著提高材料的硬度和耐磨性，增强材料的机械性能。

在氮化处理过程中，需要控制氮气的流量、温度和处理时间，以确保氮化层的质量和厚度。

是后处理阶段。

在氮化处理完成后，需要对材料进行冷却和清洁处理。

冷却可以通过将材料从炉中取出并放置在适当的环境中进行。

清洁处理是为了去除氮化处理过程中产生的残留物和杂质，以保证材料的表面质量。

真空氮化工艺具有许多优点。

首先，真空氮化可以在低温下进行，减少了材料的热变形和变色问题。

其次，真空氮化可以有效地去除氧化物，减少氮化过程中的氧污染，提高氮化层的质量。

此外，真空氮化还能够实现快速均匀的氮化处理，提高生产效率。

真空氮化工艺是一种在真空条件下进行的氮化处理工艺。

它通过控制气氛和温度，能够提高材料的硬度、耐磨性和耐腐蚀性能。

真空氮化工艺具有许多优点，适用于各种金属材料的氮化处理。

三级窒化工艺+氮化三级窒化工艺+氮化是一种常见的表面处理技术，广泛应用于材料科学、电子工程、化工等领域。

本文将从三级窒化工艺和氮化的概念、工艺流程、应用范围及优缺点等方面进行详细阐述，以帮助读者对该技术有更深入的了解。

一、三级窒化工艺三级窒化工艺是一种表面处理方法，通过在材料表面生成氮化物层，提高材料的硬度、耐腐蚀性、抗磨损性等性能。

三级窒化工艺的核心是将氮原子扩散到材料表面，产生与基体材料结合紧密的氮化物层。

1. 氮化的概念氮化是指将氮原子与其他原子结合形成化合物的过程。

氮化可以使材料表面形成硬度较高、耐磨损的氮化物层，从而提高材料的使用寿命和性能。

2. 三级窒化的原理三级窒化工艺的原理是利用高温处理、氮气等气体的作用，将氮原子扩散到材料表面形成氮化物层。

三级窒化工艺的关键是掌握合适的温度、时间和气氛等参数，以确保氮原子的扩散与材料表面的反应达到最佳效果。

3. 三级窒化的工艺流程三级窒化的工艺流程一般包括以下几个步骤：净化处理、预窒化处理、主窒化处理和后处理。

净化处理：将待处理材料进行清洗、酸洗等操作，去除表面的杂质和氧化物，保证材料表面的干净。

预窒化处理：将净化后的材料在气氛中进行加热处理，使材料表面形成一层薄薄的氮化物层，为后续的主窒化处理做好准备。

主窒化处理：在高温、氮气等气氛下，进行长时间的加热处理，使氮原子与材料表面反应生成厚的氮化物层。

该步骤是三级窒化工艺最重要的环节。

后处理：将主窒化处理后的材料进行淬火、退火等处理，消除工艺中产生的残余应力，提高材料的性能和稳定性。

4. 三级窒化的应用范围三级窒化工艺广泛应用于各个领域，如金属材料、陶瓷材料、涂层等。

在金属材料方面，三级窒化可以使不锈钢、钢材、钛合金等表面形成硬度较高的氮化物层，提高材料的抗腐蚀性、硬度和耐磨损性。

在电子工程领域，三级窒化可以用于制作电子元件的表面保护层，保护器件不受外界环境的侵蚀。

在化工领域，三级窒化可以用于制作化学反应器的内衬等部件，提高其抗腐蚀性和耐高温性能。

盐浴液体氮化(QPQ)工艺：一、盐浴液体氮化(QPQ)工艺：工件在570±10℃工作温度，在熔盐中将（硫）氮、碳等原子渗入工件表层，赋予工件超强耐磨、硬度高、耐腐蚀、变形小、抗疲劳等诸多性能。

熔盐本身是热载体和（硫）氮、碳原子活性原子，它与工件表面能充分接触，渗层及硬度均匀，稳定。

对于耐腐蚀性能要求高且光洁度要求▽8以上的工件，通常采用氮化后加氧化、抛光、再次氧化。

经NQPQ处理后的工件表面具有富氧氮化层，在保证耐磨、减摩、不变形、抗咬死和抗疲劳强度不变的同时，耐腐蚀性大幅提高，表面呈光亮黑色，美观、实用。

盐浴氮化前的工艺要求在盐浴氮化之前，复杂零件需进行在不低于580℃温度下正火并随后缓慢冷却的调质处理或采用高淬高回的前热处理工艺，补偿解决氮化后的轻微变形，精密零件处理前要在直径方向留有8±2μm的加工余量。

二、盐浴液体氮化（QPQ）广泛应用于：1、应用的行业：汽车零部件、轻工机械、液压机械、齿轮、工具和模具制造等多种行业。

常用产品有：锯条、螺丝、曲轴、缸套、柱塞、缸塞环、发动机气门、齿轮、蜗杆、钻头、刀具、高强度紧固件、销轴、铝压铸模、铝挤压模、塑料模、缝纫机零件、电气动工具零件等……2、常用的材料：各种碳钢（20#、45#、40cr）高速钢（W6Mo5Cr4V2 、W18Cr4V、W12Cr4V4Mo）铸模钢热模氮化钢（3Cr2W8V H13 38CrMo1）不锈钢：1Cr13、2cr13、201、301、304、316、1Cr18Ni9Ti）球墨铸铁：QT20-60、QT400-17 、KmQTMn6各种材料硬度：碳钢、低合金钢：HV 500～700 铸铁：HV 500～800热模钢、铸模钢、冲模钢(Crl2型)：HV 700～1000各种不锈钢、耐热钢：HV 800～1100各种高速钢(淬火)：HV 950～1200三、盐浴液体氮化(QPQ)特点：1、硬度QPQ处理后的硬度和常规淬火、高频、渗氮等处理的硬度，它们的金相组织是不同的，QPQ处理的温度在570±10℃液体里，通过原子渗入钢材，原子和钢材结合在一起，从而提高产品表面硬度和耐磨效果，经QPQ处理后，中碳钢、高速钢等耐磨性可以达到常规淬火的20倍，渗碳淬火的10倍，离子渗氮的3倍，镀硬铬的5倍2、极小的变形：QPQ盐浴复合处理后工件几乎不变形，是变形最小的硬化技术，可以解决常规硬化方法及一些管材比较薄容易变形无法解决的硬化变形难题。

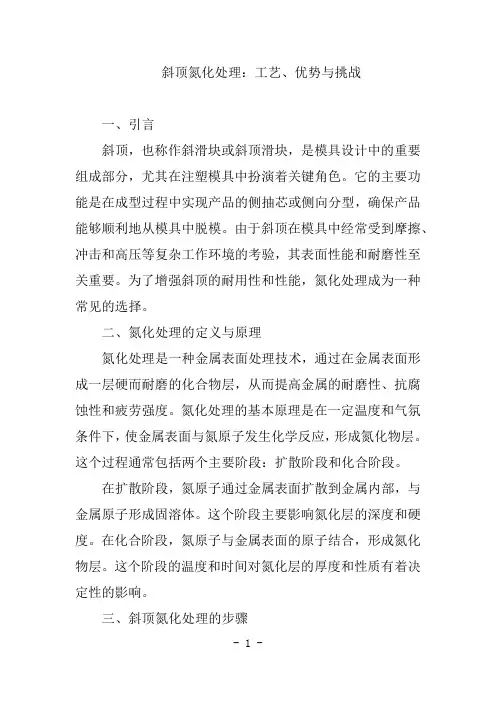

斜顶氮化处理：工艺、优势与挑战一、引言斜顶，也称作斜滑块或斜顶滑块，是模具设计中的重要组成部分，尤其在注塑模具中扮演着关键角色。

它的主要功能是在成型过程中实现产品的侧抽芯或侧向分型，确保产品能够顺利地从模具中脱模。

由于斜顶在模具中经常受到摩擦、冲击和高压等复杂工作环境的考验，其表面性能和耐磨性至关重要。

为了增强斜顶的耐用性和性能，氮化处理成为一种常见的选择。

二、氮化处理的定义与原理氮化处理是一种金属表面处理技术，通过在金属表面形成一层硬而耐磨的化合物层，从而提高金属的耐磨性、抗腐蚀性和疲劳强度。

氮化处理的基本原理是在一定温度和气氛条件下，使金属表面与氮原子发生化学反应，形成氮化物层。

这个过程通常包括两个主要阶段：扩散阶段和化合阶段。

在扩散阶段，氮原子通过金属表面扩散到金属内部，与金属原子形成固溶体。

这个阶段主要影响氮化层的深度和硬度。

在化合阶段，氮原子与金属表面的原子结合，形成氮化物层。

这个阶段的温度和时间对氮化层的厚度和性质有着决定性的影响。

三、斜顶氮化处理的步骤斜顶氮化处理的步骤通常包括预处理、氮化处理和后处理三个阶段。

预处理：这个阶段的主要目的是清洁斜顶表面，去除油污、锈迹和其他杂质，为后续的氮化处理做好准备。

预处理通常包括机械清理、化学清洗和干燥等步骤。

氮化处理：在这个阶段，斜顶被放置在氮化炉中，在特定的温度和气氛条件下进行氮化处理。

氮化温度和时间的选择取决于斜顶材料的种类和所需的氮化层厚度。

氮化气氛通常是氨气或氮气。

后处理：氮化处理完成后，斜顶需要进行冷却、清洗和干燥。

此外，可能还需要进行抛光或喷丸等表面处理，以改善氮化层的外观和性能。

四、斜顶氮化处理的优势斜顶氮化处理能够带来许多优势，主要包括以下几个方面：提高硬度与耐磨性：氮化处理可以在斜顶表面形成一层硬而耐磨的氮化物层，显著提高斜顶的硬度和耐磨性。

这有助于延长模具的使用寿命，减少因磨损而导致的维修和更换频率。

增强抗腐蚀性：氮化层具有良好的抗腐蚀性，能够在潮湿或腐蚀性环境中保护斜顶不受腐蚀。

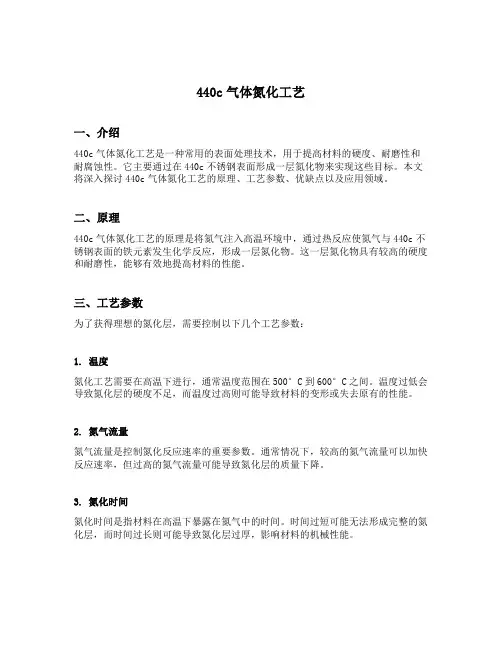

440c气体氮化工艺一、介绍440c气体氮化工艺是一种常用的表面处理技术，用于提高材料的硬度、耐磨性和耐腐蚀性。

它主要通过在440c不锈钢表面形成一层氮化物来实现这些目标。

本文将深入探讨440c气体氮化工艺的原理、工艺参数、优缺点以及应用领域。

二、原理440c气体氮化工艺的原理是将氮气注入高温环境中，通过热反应使氮气与440c不锈钢表面的铁元素发生化学反应，形成一层氮化物。

这一层氮化物具有较高的硬度和耐磨性，能够有效地提高材料的性能。

三、工艺参数为了获得理想的氮化层，需要控制以下几个工艺参数：1. 温度氮化工艺需要在高温下进行，通常温度范围在500°C到600°C之间。

温度过低会导致氮化层的硬度不足，而温度过高则可能导致材料的变形或失去原有的性能。

2. 氮气流量氮气流量是控制氮化反应速率的重要参数。

通常情况下，较高的氮气流量可以加快反应速率，但过高的氮气流量可能导致氮化层的质量下降。

3. 氮化时间氮化时间是指材料在高温下暴露在氮气中的时间。

时间过短可能无法形成完整的氮化层，而时间过长则可能导致氮化层过厚，影响材料的机械性能。

4. 材料的预处理在进行氮化之前，需要对材料进行一些预处理，如去油、去氧化等，以确保氮气能够与材料表面的铁元素充分反应。

四、优缺点440c气体氮化工艺具有以下优点和缺点：优点：1.提高硬度：氮化层具有较高的硬度，可以显著提高材料的抗磨性和耐腐蚀性。

2.增加寿命：氮化层能够有效地延长材料的使用寿命，降低维护成本。

3.不改变材料组织：氮化过程中，材料的组织结构基本不发生变化，不会对材料的其他性能产生负面影响。

缺点：1.成本较高：氮化工艺需要较高的温度和氮气流量，导致成本较高。

2.有限的适用材料：氮化工艺主要适用于铁素体不锈钢，对其他材料的适应性较差。

3.需要专业设备：氮化工艺需要专门的设备和工艺控制，对操作人员的要求较高。

五、应用领域440c气体氮化工艺在以下领域得到广泛应用：1. 刀具制造氮化层能够显著提高刀具的硬度和耐磨性，使其在切削过程中更加耐用，因此广泛应用于刀具制造领域。

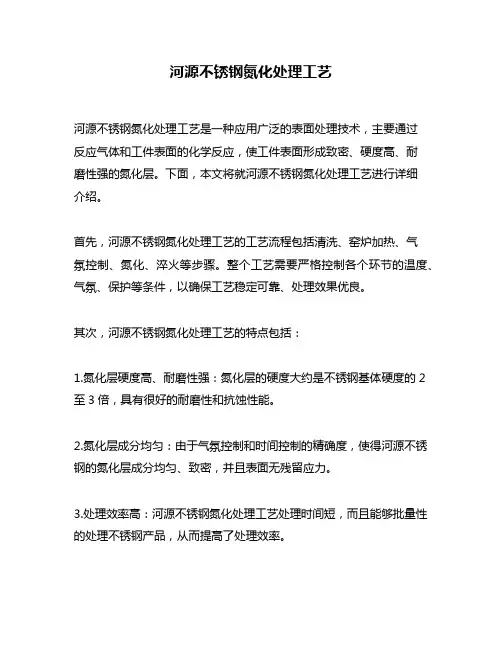

河源不锈钢氮化处理工艺
河源不锈钢氮化处理工艺是一种应用广泛的表面处理技术，主要通过
反应气体和工件表面的化学反应，使工件表面形成致密、硬度高、耐
磨性强的氮化层。

下面，本文将就河源不锈钢氮化处理工艺进行详细
介绍。

首先，河源不锈钢氮化处理工艺的工艺流程包括清洗、窑炉加热、气
氛控制、氮化、淬火等步骤。

整个工艺需要严格控制各个环节的温度、气氛、保护等条件，以确保工艺稳定可靠、处理效果优良。

其次，河源不锈钢氮化处理工艺的特点包括：
1.氮化层硬度高、耐磨性强：氮化层的硬度大约是不锈钢基体硬度的2至3倍，具有很好的耐磨性和抗蚀性能。

2.氮化层成分均匀：由于气氛控制和时间控制的精确度，使得河源不锈钢的氮化层成分均匀、致密，并且表面无残留应力。

3.处理效率高：河源不锈钢氮化处理工艺处理时间短，而且能够批量性的处理不锈钢产品，从而提高了处理效率。

最后，河源不锈钢氮化处理工艺广泛应用于不锈钢品种中，大大提高了不锈钢产品的耐磨性、抗腐蚀性能和使用寿命。

在实际应用中，需要严格控制气氛和温度，以确保产品的质量。

除此之外，河源不锈钢氮化处理工艺也需要不断的优化和改进，以适应不同种类的不锈钢制品的处理要求。

总之，河源不锈钢氮化处理工艺是一项非常有用的表面处理技术，其特点在于氮化层的硬度高、耐磨性强、成分均匀，而且处理效率高。

在实际应用中需要严格控制处理条件以确保不锈钢产品的质量，同时也需要不断的优化和改进以适应不同种类的处理要求。

气体氮化处理工艺流程嘿，咱今儿个就来聊聊气体氮化处理工艺流程这档子事儿！你可别小瞧了这玩意儿，它就像是给金属施了一场魔法。

想象一下，一堆金属零件躺在那儿，普普通通的，没啥特别。

可一旦经过气体氮化处理，哇塞，那就完全不一样啦！就好像灰姑娘穿上了水晶鞋，一下子变得闪闪发光。

首先呢，得把这些金属零件洗得干干净净的，这就好比人要出门得先梳洗打扮一番，可不能邋里邋遢的呀！把它们身上的脏东西、油污啥的都去掉，让它们清清爽爽的。

然后呢，把它们放进专门的氮化炉里。

这氮化炉就像是一个神奇的大箱子，能给金属带来奇妙的变化。

在炉子里，会通入氨气这些气体，它们就开始和金属发生反应啦。

这反应的过程可神奇了呢！就好像是一场看不见的战斗，氨气和金属相互作用，一点一点地改变着金属的性质。

经过一段时间后，金属的表面就会形成一层坚硬的氮化层。

这氮化层可重要了呀！它就像是给金属穿上了一层坚固的铠甲，让金属变得更耐磨、更耐腐蚀。

你说厉害不厉害？在这个过程中，温度啊、时间啊这些都得把握得恰到好处。

这就跟做饭似的，火候大了不行，小了也不行，得刚刚好。

要是温度太高了，说不定金属就被“烤坏”了；要是时间太短，那效果肯定也不好呀。

而且啊，操作人员可得时刻盯着，不能有半点马虎。

这可不是闹着玩的，稍有不慎，可能这批零件就都白费啦！这多让人肉疼啊！等氮化处理完了，还得检查检查效果咋样。

就像考试完了要看看成绩一样，得知道这处理得好不好。

要是不合格，那还得重新来一遍呢！你说这气体氮化处理工艺流程是不是很有意思？它能让普通的金属变得不普通，能让它们在各种恶劣的环境下都能坚强地“战斗”。

咱生活中的好多东西可都离不开它呢！所以啊，可别小看了这看似简单的工艺流程，它背后可有着大学问呢！这就是气体氮化处理工艺流程，一个能让金属焕发生机的神奇过程！。

氮化工艺流程
氮化处理是一种超级酷的工艺流程啊！它就像是给材料施了一场魔法，让它们变得坚硬无比、耐磨耐用。

你知道吗，氮化就像是给金属打造了一副坚不可摧的铠甲。

在这个过程中，氮原子悄悄潜入金属的表面，与金属原子紧密结合，形成一层薄薄的氮化层。

这层氮化层可不得了，它让金属拥有了超强的性能。

想想看，那些经过氮化处理的零件，在各种恶劣环境下依然能够顽强工作。

它们就像不知疲倦的勇士，冲锋陷阵，毫不退缩。

氮化处理后的齿轮，能够承受巨大的压力和摩擦，长时间稳定运转，这不就是一种奇迹吗？
氮化工艺流程可不是随随便便就能完成的哟！它需要精确的控制和细致的操作。

温度、时间、气氛等因素都要把握得恰到好处，稍有偏差可能就会影响最终的效果。

这就像是烹饪一道精致的菜肴，火候、调料都要拿捏得稳稳的。

而且啊，不同的材料进行氮化处理也会有不同的表现呢！有些材料可能会更容易接受氮化，效果也会更加出色；而有些材料可能就需要更多的耐心和技巧。

这就好像不同的人有不同的性格，需要用不同的方式去对待。

氮化工艺流程在工业领域的重要性那可真是不言而喻。

它让我们的机器设备更加可靠，让我们的生产效率大大提高。

没有氮化处理，很多高科技产品可能根本就无法实现。

这不就是科技的魅力所在吗？
总之，氮化工艺流程是一个充满神奇和挑战的领域。

它让我们看到了材料的无限潜力，也让我们对未来的科技发展充满了期待。

氮化处理，真的是太牛啦！。

氮化工艺的详细讲解#热处理基础知识氮原子序数为7，比碳大1，原子结构与碳不同，因此氮元素与铁元素的化学作用和金属晶体学作用完全不同于碳与铁的相互作用。

渗氮温度比渗碳温度低得多，渗氮层的结构也比渗碳层复杂得多。

本期分别简要介绍渗氮和氮碳共渗的原理、工艺方法、作用及渗层检查。

一、渗氮钟罩式氮化炉出炉场景1.1渗氮原理渗氮，也叫氮化，有时候为了区别软氮化，也称硬氮化，但就渗氮层硬度来讲，并无软硬之分。

渗氮工艺过程和其它化学热处理一样，包括渗剂反应、溶剂中扩散、相界面反应、氮元素在铁中扩散，以及扩散过程中氮化物的形成。

渗剂中的反应主要指渗剂中分解出含有活性氮原子的过程，该物质通过渗剂中的扩散输送至铁表面，参与界面反应，在界面反应中产生的活性氮原子被铁表面吸收，进而向内部扩散。

渗氮使用最多的介质是氨气，在渗氮温度下，氨是亚稳定的，它发生如下分解反应：2NH3＜＝＞3H2+2［N］当活性氮原子遇到铁原子时，则发生下列反应：Fe+［N］＜＝＞Fe（N）4Fe+［N］＜＝＞Fe4（N）2~3Fe+［N］＜＝＞Fe2~3（N）2Fe+［N］＜＝＞Fe2（N）Fe-N系中存在的相如表1所示。

除表中所列各项外，Fe-N 系中可能出现含氮马氏体α´和介稳定相α〞。

前者是渗氮后快冷的产物，呈体心正方点阵，硬度较高可达650HV左右；α〞氮化物的分子式为Fe16N2，或Fe8N呈体心正方点阵。

▼表1渗氮层中各相的性质（纯铁渗氮）氮的渗入过程不同于渗碳，它是一个典型的反应扩散过程，依照Fe-N相图，不同温度下，随着渗氮时间的延长，依次形成的相各有不同。

详见表2。

▼表2纯铁渗氮层中各相的形成顺序及平衡状态下各层的相组成物渗氮层的形成过程详见图1。

在渗氮初期，表层的α固溶体未被N所饱和，渗氮层的深度可随时间的增加而增加。

随着气相中氮的不断渗入，使α达到饱和氮含量Cmax，即τ1时刻。

在τ1~τ2时间内，气相中的氮继续向工件内扩散而使α过饱和，引发α→γ´反应，产生γ´相。

氮化处理又称为扩散渗氮。

气体渗氮在1923年左右，由德国人Fry首度研究发展并加以工业化。

由於经本法处理的制品具有优异的耐磨性、耐疲劳性、耐蚀性及耐高温，其应用范围逐渐扩大。

例如钻头、螺丝攻、挤压模、压铸模、鍜压机用鍜造模、螺桿、连桿、曲轴、吸气及排气活门及齿轮凸轮等均有使用。

一、氮化用钢简介传统的合金钢料中之铝、铬、钒及钼元素对渗氮甚有帮助。

这些元素在渗氮温度中，与初生态的氮原子接触时，就生成安定的氮化物。

尤其是钼元素，不仅作为生成氮化物元素，亦作为降低在渗氮温度时所发生的脆性。

其他合金钢中的元素，如镍、铜、硅、锰等，对渗氮特性并无多大的帮助。

一般而言，如果钢料中含有一种或多种的氮化物生成元素，氮化后的效果比较良好。

其中铝是最强的氮化物元素，含有0.85～1.5％铝的渗氮结果最佳。

在含铬的铬钢而言，如果有足够的含量，亦可得到很好的效果。

但没有含合金的碳钢，因其生成的渗氮层很脆，容易剥落，不适合作为渗氮钢。

一般常用的渗氮钢有六种如下：（1）含铝元素的低合金钢（标准渗氮钢）（2）含铬元素的中碳低合金钢SAE 4100，4300，5100，6100，8600，8700，9 800系。

（3）热作模具钢（含约5％之铬）SAE H11 （SKD –61）H12，H13（4）肥粒铁及麻田散铁系不锈钢SAE 400系（5）奥斯田铁系不锈钢SAE 300系（6）析出硬化型不锈钢17 - 4PH，17 –7PH，A –286等含铝的标准渗氮钢，在氮化后虽可得到很高的硬度及高耐磨的表层，但其硬化层亦很脆。

相反的，含铬的低合金钢硬度较低，但硬化层即比较有韧性，其表面亦有相当的耐磨性及耐束心性。

因此选用材料时，宜注意材料之特徵，充分利用其优点，俾符合零件之功能。

至於工具钢如H11（SKD61）D2（SKD –11），即有高表面硬度及高心部强度。

二、氮化处理技术：调质后的零件，在渗氮处理前须澈底清洗乾净，兹将包括清洗的渗氮工作程序分述如下：（1）渗氮前的零件表面清洗大部分零件，可以使用气体去油法去油后立刻渗氮。

氮化处理的工艺氮化包括气体氮化、辉光离子氮化和软氮化，软氮化是一种通俗的叫法，严格的讲，软氮化是一种以渗氮为主的低温氮碳共渗，主要特点是渗速快（2-4h），但渗层薄（一般在0.4以下),渗层梯度陡，硬度并不低，如果是液体氮化，硬度甚至略高于气体氮化。

气体氮化可以做到深渗层，它的硬度梯度缓，比软氮化承受的载荷高，外观漂亮，缺点是周期长，表面有脆性相，一般要有一道精加工（加工余量很小，一般1丝到2丝）。

辉光离子氮化有气体氮化的优点，在0.4㎜渗层以下，渗速比气体氮化快的多，而且表面不会有脆性相，可以局部氮化，缺点是成本略高，对形状复杂或带长孔的工件效果不好。

变形方面应该是辉光离子氮化变形最小，实际中相差很小，很多时候几乎一样氮化包括气体氮化、辉光离子氮化和软氮化，软氮化是一种通俗的叫法，严格的讲，软氮化是一种以渗氮为主的低温氮碳共渗，主要特点是渗速快（2-4h），但渗层薄（一般在0.4以下),渗层梯度陡，硬度并不低，如果是液体氮化，硬度甚至略高于气体氮化。

气体氮化可以做到深渗层，它的硬度梯度缓，比软氮化承受的载荷高，外观漂亮，缺点是周期长，表面有脆性相，一般要有一道精加工（加工余量很小，一般1丝到2丝）。

辉光离子氮化有气体氮化的优点，在0.4㎜渗层以下，渗速比气体氮化快的多，而且表面不会有脆性相，可以局部氮化，缺点是成本略高，对形状复杂或带长孔的工件效果不好。

变形方面应该是辉光离子氮化变形最小，实际中相差很小，很多时候几乎一样。

软氮化实质上是以渗氮为主的低温氮碳共渗，钢的氮原子渗入的同时，还有少量的碳原子渗入，其处理结果与一般气体氮化相比，渗层硬度较氮化低，脆性较小，故称为软氮化。

1、软氮化方法分为：气体软氮化、液体软氮化及固体软氮化三大类。

目前国内生产中应用最广泛的是气体软氮化。

气体软氮化是在含有活性氮、碳原子的气氛中进行低温氮、碳共渗，常用的共渗介质有尿素、甲酰胺、氨气和三乙醇胺，它们在软氮化温度下发生热分解反应，产生活性氮、碳原子。

氮化处理是指一种在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。

经氮化处理的制品具有优异的耐磨性、耐疲劳性、耐蚀性及耐高温的特性。

本文源自宁波奇威金属科技材料运用研究所，刘先生 131 23 822 600氮化引；常见有液体渗氮、气体渗氮、离子渗氮。

氮化处理又称为扩散渗氮。

气体渗氮在1923年左右，由德国人Fry首度研究发展并加以工业化。

由于经本法处理的制品具有优异的耐磨性、耐疲劳性、耐蚀性及耐高温，其应用范围逐渐扩大。

例如钻头、螺丝攻、挤压模、压铸模、鍜压机用鍜造模、螺杆、连杆、曲轴、吸气及排气活门及齿轮凸轮等均有使用。

二、氮化用钢简介传统的合金钢料中之铝、铬、钒及钼元素对渗氮甚有帮助。

这些元素在渗氮温度中，与初生态的氮原子接触时，就生成安定的氮化物。

尤其是钼元素，不仅作为生成氮化物元素，亦作为降低在渗氮温度时所发生的脆性。

其他合金钢中的元素，如镍、铜、硅、锰等，对渗氮特性并无多大的帮助。

一般而言，如果钢料中含有一种或多种的氮化物生成元素，氮化后的效果比较良好。

其中铝是最强的氮化物元素，含有0.85～1.5%铝的渗氮结果最佳。

在含铬的铬钢而言，如果有足够的含量，亦可得到很好的效果。

但没有含合金的碳钢，因其生成的渗氮层很脆，容易剥落，不适合作为渗氮钢。

一般常用的渗氮钢有六种如下：（1）含铝元素的低合金钢（标准渗氮钢）（2）含铬元素的中碳低合金钢 SAE 4100，4300，5100，6100，8600，8700，9800系。

（3）热作模具钢（含约5%之铬） SAE H11 （SKD – 61）H12，H13 （4）肥粒铁及麻田散铁系不锈钢 SAE 400系（5）奥斯田铁系不锈钢 SAE 300系（6）析出硬化型不锈钢 17 - 4PH，17 – 7PH，A – 286等含铝的标准渗氮钢，在氮化后虽可得到很高的硬度及高耐磨的表层，但其硬化层亦很脆。

相反的，含铬的低合金钢硬度较低，但硬化层即比较有韧性，其表面亦有相当的耐磨性及耐束心性。
