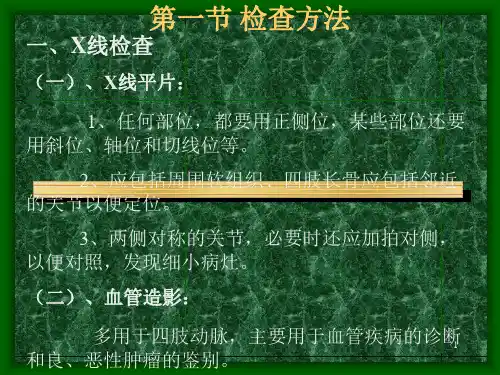

骨关节系统X线PPT课件

X线影像技术的展望
更加智能化的诊断系统
未来X线影像技术将更加智能化，能够自动识别病变、提供诊断建 议等，提高诊断效率和准确性。
更加广泛的应用领域
除了传统的骨科、呼吸科等领域，X线影像技术还将拓展到其他领 域，如消化科、泌尿科等。
个性化医疗服务
基于大数据和人工智能技术，X线影像技术将为患者提供更加个性 化的医疗服务，满足不同患者的需求。
消化系统疾病的X线影像表现
胃溃疡
01
X线影像显示胃部出现圆形或椭圆形的溃疡病灶，边缘光滑，周
围可见水肿。
肠梗阻
02
X线影像显示肠道扩张、积气，可见气液平面。
肝癌
03
X线影像显示肝脏出现圆形或椭圆形的肿块，边缘不规则，可伴
有肝硬化。
骨骼疾病的X线影像表现
骨折
X线影像显示骨骼断裂，断端错位、重叠或分离。
骨肿瘤
X线影像显示骨骼出现圆形、椭圆形或分叶状的肿 块，边缘不规则。
颈椎病
X线影像显示颈椎生理曲度变直或反弓，椎间隙变 窄，关节突增生肥大。
05
X线影像的未来发展与挑 战
X线影像技术的未来发展趋势
数字化
随着数字化技术的不断发展，X 线影像将逐渐实现全面数字化 ，提高成像质量和效率。
人工智能
人工智能技术将在X线影像诊断 中发挥越来越重要的作用，提 高诊断准确性和效率。
变情况。
通过X线投影，将人体内部结构呈现在 二维平面上，形成X线影像。
X线影像的应用范围
腹部X线影像可以用于检查胃 肠道、肝胆胰脾肾等部位的
病变。
胸部X线影像可以用于检查肺 部、纵隔、胸膜等部位的病
变。
01
02
03

有效地拮抗作用力
髋关节骨小梁系统
股骶弓 压力曲线
张力曲线
骶髂臼小梁 骨盆联结弓
坐骶弓 张力曲线 Ward`s三角
三、骨的发生和发育
（一）骨化:由结缔组织和软骨组织 转化为骨组织
1、膜内成骨： 颅盖骨、大部分面颅骨、锁骨体 间充质细胞? 面颅骨结缔组织膜 ? 膜内骨化中心? 松质
2、软骨内成骨：四肢骨、躯干骨、 颅底骨、少数面颅骨 间充质细胞? 软骨雏型? 原始骨化中心? 骨领? 继发 骨化中心
3、混合型成骨：锁骨、下颌骨、枕骨、颞骨、蝶骨
骨的生长和成形
1、长骨的纵径生长： 骺板软骨细胞在干骺 端形成新骨
2、长骨的横径生长： 骨膜深层的间叶细胞 分化为成骨细胞
3、长骨的成形：改建和塑形 塑形：在骨生长中，骨横径从干骺端向骨干中段 因破骨细胞活动而总是进行性向心性收缩的过程。 目的：保持干骺端解剖形态，适应负荷和活动机 能的变化。
B、微动关节：纤维软骨、纤维环、韧带； 无关节囊
二、关节X线解剖 关节间隙: X线的关节间隙\解剖的关节间隙 宽度因年龄及部位而异
第三节 上肢X线解剖
一、上肢骨及关节X线解剖 上肢骨：上肢带骨、自由上肢骨
（一）上肢带骨、胸锁关节、肩锁关节
1、锁骨
2、肩胛骨 3、胸锁关节 4、肩锁关节
央非关节面称髋臼窝，上附髋臼横韧带。髋臼 前下部正位影像泪滴，称为泪滴线。幼儿其 厚度为3mm，先天性髋脱位时， 此值增大
2、骨盆：由髋、骶、尾骨构成。小骨盆入口 女性骨盆的测量：
正位片：耻骨角；出、入口横径；中骨盆横径 侧位片：小骨盆出、入口前后径
（二）自由下肢骨及关节
1、股骨、髋关节 （1）股骨：
3、足骨、足关节 （1）足骨的组成 （2）足骨的测量：跟骨轴角与跟骨角；

优点：不需要完全外展上 臂？显示的结构同标准经 腋位。 限制： 方法：仰卧于检查台上， 患侧上臂外展90°，片匣 抵在肩的上面，内侧缘顶 在颈上，将片匣中部置于 肱骨外科颈水平，X线管 位于同侧髋的水平，并朝 向腋窝，向内倾角，倾角 的程度取决于上臂外展的 程度：较小的外展需要增 加内侧倾角的角度，中心 线水平略向上指向腋窝中 部。
第9页/共13页
肩关节出口位
优点：评价肩峰骨折，与肩带Y位投照显示相同的解剖结构，显示肩峰的形态类型，肩袖所占据的喙肩 弓和间隙也可以很好地显示。 限制： 方法：投照体位与Y位相似，但中心线指向肱骨头的上部并向足侧倾角约10~15°。
第10页/共13页
肩峰的分型
肩关节出口位显示肩峰的三种形态： Ⅰ 型：平坦型。 Ⅱ型：弯曲型。 Ⅲ型：钩形。
第3页/共13页
point）—改良经腋 位
优点：同经腋位，另可有 效地显示关节盂的前下缘。 限制： 方法：仰卧于检查台上， 肩下垫一枕头，将肩关节 抬高约8cm，片匣抵在肩 的上面，X线管朝向腋侧， 向病人中线倾角25°，并 向检查台面倾角25°。
第4页/共13页
Lawrence位—改良经 腋位
第5页/共13页
穿胸侧位
优点：显示近段肱骨的真正侧位像，用以评估肱骨的可疑损伤，在确定骨片移位或成角的程度时有 用。 限制：
方 法 ： 直 立，患侧上 臂抵住 X 线检查台 ，对侧上第臂6页外/展共使13前页臂放在 头上，中心线 指向腋下方， 略高
肱二头肌沟位
优点：可以清晰地显示肱二头肌沟。
限制：

方法：站立并向前屈体，前臂放在检查台上，掌心向上，片匣放在病人的前臂上，中心线垂直指向
肱二头肌沟。
第7页/共13页

骨质坏死多见于慢性化脓性骨髓炎，也见于骨缺血性坏 死和外伤折后第四十八页，共77页。
第四十九页，共77页。
第五十页，共77页。
骨骼系统病变的基本X线表现
矿物质沉积 铅、磷、铋等进入体内，大部沉积于骨内，在生长期 主要沉积于生长较快的干骺端。X线表现为多条横行相互 平行的致密带，厚薄不一。于成年则不易显示 氟进入人体过多，可激起成骨活跃，使骨量增多。亦 可引起破骨活动增加，骨样组织增多，发生骨质疏松或 软化 氟与骨基质中钙质结合称为氟骨症。骨质结构变化 以躯干骨为明显，有的X线表现为骨小梁粗糙、紊乱， 而骨密度增高
关节退行性变
❖ 关节退行性变(degeneration of joint)早期改变 开始于软骨，为缓慢发生的软骨变性、坏死和 溶解，骨板被吸收并逐渐为纤维组织或纤维软 骨所代替 ❖广泛软骨坏死可引起关节间隙狭窄。继而造成 骨性关节面骨质增生硬化，并于骨缘形成骨赘。 关节囊肥厚、韧带骨化
第六十七页，共77页。
第二十七页，共77页。
骨骼系统病变的基本X线表现
骨膜增生的X线表现
在早期是一段长短不定，与骨皮质平行的细 线状致密影，同骨皮质间可见1~2 mm宽的透 亮间隙。继则骨膜新生骨增厚。由于新生骨 小梁排列形式不同而表现亦各异。常见的有 与骨皮质面平行排列的线状、层状或花边状 骨膜反应。骨膜增生的厚度与范围同病变发 生的部位、性质和发展阶段有关。
先天性骨疾病可引起全身肌肉发育不良。外伤后发生骨化 性肌炎，可见软组织内钙化和骨化
第五十五页，共77页。
第五十六页，共77页。
第五十七页，共77页。
第五十八页，共77页。
第五十九页，共77页。
关节病变的基本X线表现
关节肿胀 ❖关节肿胀(swelling of joint)常由于关节积液或关 节囊及其周围软组织充血、水肿、出血和炎症所 致 ❖X线表现都是关节周围软组织肿胀、密度增高， 难于区别病变的结构，大量关节积液可见关节间 隙增宽
