智能直流高压发生器

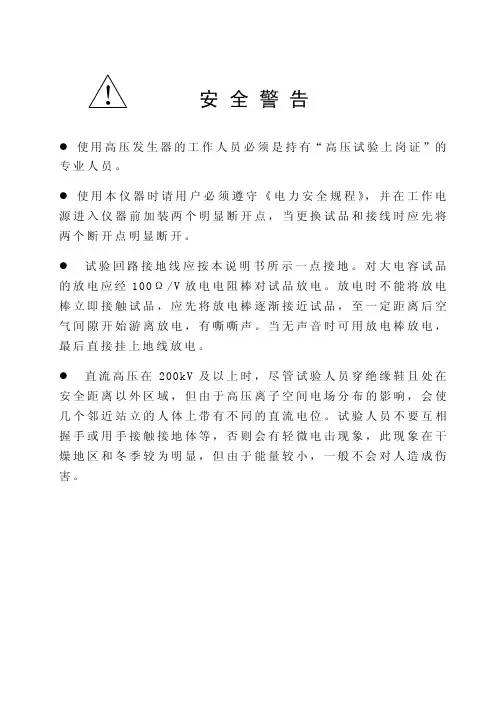

！安全警告 使 用 高 压 发 生 器 的 工 作 人 员 必 须 是 持 有“ 高 压 试 验 上 岗 证 ”的 专业人员。

 使 用 本 仪 器 时 请 用 户 必 须 遵 守 《 电 力 安 全 规 程 》， 并 在 工 作 电 源进入仪器前加装两个明显断开点，当更换试品和接线时应先将 两个断开点明显断开。

 试验回路接地线应按本说明书所示一点接地。

对大电容试品 的放电应经 100Ω/V 放电电阻棒对试品放电。

放电时不能将放电 棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离后空 气间隙开始游离放电，有嘶嘶声。

当无声音时可用放电棒放电， 最后直接挂上地线放电。

 直流高压在 200kV 及以上时，尽管试验人员穿绝缘鞋且处在 安全距离以外区域，但由于高压离子空间电场分布的影响，会使 几个邻近站立的人体上带有不同的直流电位。

试验人员不要互相 握手或用手接触接地体等，否则会有轻微电击现象，此现象在干 燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤 害。

目录一、 简介 二、 工作原理框图 三、 主要技术性能 四、 使用说明 五、 操作步骤 六、 故障检查与处理 七、 产品成套性2一、 简介ZGS-ZGW-0.05 智 能 型 高 稳 定 直 流 高 压 发 生 器 采 用 多 级 电 压 预 稳 电 路、高稳定低温漂取样电阻、多环节电压反馈电路等。

该产品主要技术 特点及功能有：①采用大屏幕点阵液晶显示屏，并具有人机对话功能； ②自动升压功能；③自动计时功能：对试验加压时间进行预设置并计时， 计时完毕后自动降压。

⑤高压过压整定采用微处理器比较，精度高，可 靠性好；⑥保留手动试验模式。

⑦数据存储功能，可即时捕获试验参数 和自动保存试验结果；⑧可直接在控制箱上读取试品（即高压侧）电流。

特 别 适 合 各 级 计 量 传 递 部 门 、 各 省 电 科 院 （ 中 试 所 ）、 各 大 氧 化 锌 避 雷 器 厂 、 分 压 器 制 造 厂 建 立 0.1%高 压 直 流 标 准 时 作 为 高 稳 定 试 验 电 源 。

直流高压发生器倍压筒原理在现代科技领域中，直流高压发生器倍压筒是一种重要的电气设备，它可以将低压电能转换为高压电能，广泛应用于医疗、工业、科研等领域。

本文将介绍直流高压发生器倍压筒的工作原理和应用。

一、工作原理直流高压发生器倍压筒的工作原理基于电场强化效应，通过特殊的结构和材料，将输入的低压直流电能转换为高压直流电能。

具体而言，倍压筒内部由两个相互绝缘的电极组成，中间填充了一种特殊的介质。

当低压电流通过倍压筒时，电极之间的电场会使介质发生电离，产生电子和离子，形成等离子体。

由于等离子体的电导率非常高，电子和离子会在电场的作用下加速，并撞击到倍压筒的壁面上。

这种撞击引发了二次电子发射效应，即撞击后的电子会再次释放出新的电子，形成电子雨。

电子雨的能量远远高于原始输入的电能，从而实现了电压倍增的效果。

二、应用直流高压发生器倍压筒在医疗领域有着广泛的应用。

例如，在X射线机和电子显微镜中，倍压筒可以将输入的低压电能转换为高压电能，用于产生高能电子束。

这样，就可以实现对人体组织或物质的高分辨率成像，帮助医生进行准确的诊断和治疗。

直流高压发生器倍压筒还被广泛应用于工业领域。

例如，在电子器件生产过程中，倍压筒可以用于产生高电压，驱动离子束注入到半导体材料中，实现电子器件的微纳加工。

这种微纳加工技术可以大大提高电子器件的性能和可靠性。

在科研领域，直流高压发生器倍压筒也发挥着重要作用。

科研人员可以利用倍压筒产生的高电压，开展高压物理、等离子体物理、核物理等实验研究，深入探索物质的性质和宇宙的奥秘。

直流高压发生器倍压筒凭借其独特的工作原理和广泛的应用领域，成为现代科技中不可或缺的重要设备。

它的发展和应用为人类带来了许多福祉，推动了科学技术的进步，为人类社会的发展做出了巨大贡献。

JYA系列直流高压发生器使用说明书江苏久益电力设备有限公司一、产品简介JYA-120KV/2mA系列便携式液晶直流高压发生器是我公司采用国际最先进技术结合中国国情研制的面向国内的高可靠度、高品位、真正便携的试验设备，是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验最理想的检测仪器。

1、产品特点①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪最理想的换代产品。

②增加了日期时间计时功能，采用最先进工艺技术制造。

脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100kHz。

③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。

④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。

仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。

抗干扰性能好，适合现场使用。

⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。

⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。

⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。

本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。

并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。

2、产品型号及含义J Y A -120K V /2m A输出电流，mA ；输出电压，kV ； 系列号； 直流高压发生器。

3、电气原理框图4、产品规格及技术指标型号 项目 JYA 60/2JYA 60/10JYA 120/2JYA 120/5JYA 200/2JYA 200/5JYA 300/2其 它 等 级输出额定电压电流 60kV/2mA 60kV/10mA 120kV/2mA 120kV/5mA 200kV/2mA 200kV/5mA 300kV/2mA 600～800kV电压等级的直流发生器定做控 制 箱 重 量4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg倍 压 体 尺寸重量 Φ120×300mm 4.1kgΦ148×360mm 4.5kgΦ120×450mm 5.5kgΦ148×500mm6.2kg Φ148×730mm11kg Φ148×760mm 11.5kg Φ180×1100mm20kg工作电源 50Hz ；220V±10%测量误差 数字电压表：1%（满度）±1个字；数字电流表：1%（满度）±1个字稳 定 度 随机波动，电源变化±10%时，≤0.5%纹波系数 ≤0.5%（满度） 工作方式 间断使用，额定负载60min工作环境环境温度：-15℃～50℃；温度25℃时，相对湿度：＜90%（无凝露）；海拔高度：＜2500m输入AC220V 高压直流输出滤波器 工频/高频换能电路反馈及保护电路 脉冲调制、相位模糊控制测量电路倍加器保护电阻 分压器辅助电源二、操作说明●控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

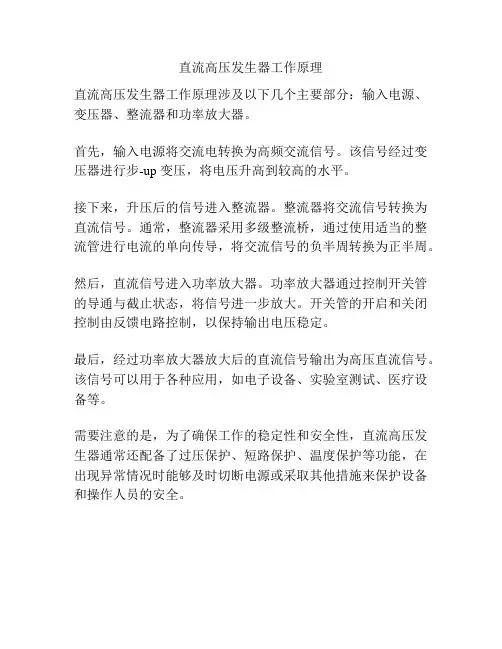

直流高压发生器工作原理
直流高压发生器工作原理涉及以下几个主要部分：输入电源、变压器、整流器和功率放大器。

首先，输入电源将交流电转换为高频交流信号。

该信号经过变压器进行步-up 变压，将电压升高到较高的水平。

接下来，升压后的信号进入整流器。

整流器将交流信号转换为直流信号。

通常，整流器采用多级整流桥，通过使用适当的整流管进行电流的单向传导，将交流信号的负半周转换为正半周。

然后，直流信号进入功率放大器。

功率放大器通过控制开关管的导通与截止状态，将信号进一步放大。

开关管的开启和关闭控制由反馈电路控制，以保持输出电压稳定。

最后，经过功率放大器放大后的直流信号输出为高压直流信号。

该信号可以用于各种应用，如电子设备、实验室测试、医疗设备等。

需要注意的是，为了确保工作的稳定性和安全性，直流高压发生器通常还配备了过压保护、短路保护、温度保护等功能，在出现异常情况时能够及时切断电源或采取其他措施来保护设备和操作人员的安全。
