基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位.以毫米为单位时，不注计量单位的代号或名称,如采用其他单位，则必须注明相应的计量单位的代号或名称.3、图样中所标注的尺寸,为该图样所表示机件的最后完工尺寸，否则应另加说明.4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示.5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等.用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上.如图8—44(a）所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符.如图8—44(a)所示。
8尺寸界线:从被标注的对象延伸到尺寸线.起点自注点偏移一个距标注尺寸的三要素1。
尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线.超出尺寸线终端2-3mm。
2。
尺寸线（含有箭头）—-用细实线绘制.要与所注线段平行。
3。
尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ"、“SR"表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时:水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出,尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф"圆弧在数字前加“R"球面在数字前加“SФ”或“SR”标注圆和圆弧时,尺寸线应通过圆心。

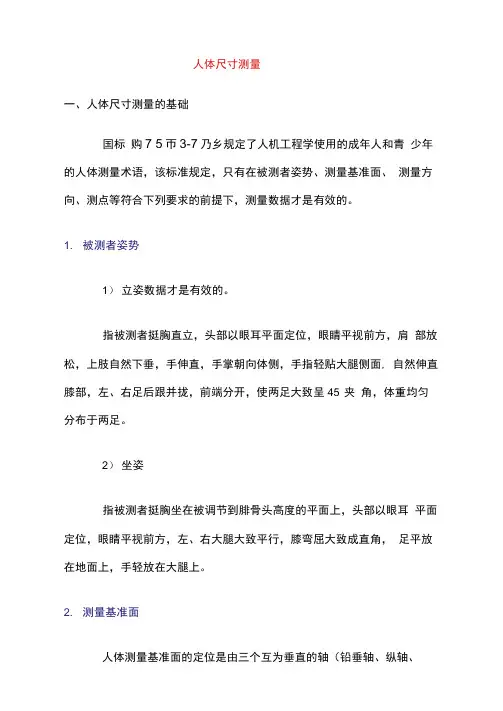

人体尺寸测量一、人体尺寸测量的基础国标购7 5帀3-7乃乡规定了人机工程学使用的成年人和青少年的人体测量术语，该标准规定，只有在被测者姿势、测量基准面、测量方向、测点等符合下列要求的前提下，测量数据才是有效的。
1. 被测者姿势1）立姿数据才是有效的。
指被测者挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面, 自然伸直膝部，左、右足后跟并拢，前端分开，使两足大致呈45°夹角，体重均匀分布于两足。
2）坐姿指被测者挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大腿上。
2. 测量基准面人体测量基准面的定位是由三个互为垂直的轴（铅垂轴、纵轴、横轴）来决定的。
人体测量中设定的轴线和基准面如图2T所示。
图2-1人体测量基准面1）矢状面通过铅垂轴和纵轴的平面及与其平行的所有平面都称为矢状面。
2）正中矢状面在矢状面中，把通过人体正中线的矢状面称为正中矢状面。
正中矢状面将人体分为左右对称的两部分。
3）冠状面通过铅垂轴和横轴的平面及与其平行的所有平面都称为冠状面。
冠状面将人体分成前后两部分。
4）水平面与矢状面和冠状面同时垂直的所有平面都称为水平面。
水平面将人体分成上下两部分。
5）眼耳平面通过左、右耳屏点及右眼眶下点的水平面称为眼耳平面。
3. 测量方向1）在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。
2）在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离正中矢状面的方向称为外侧。
3）在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位的称为远位。
4）在上肢上，将挠骨侧称为挠侧，将尺骨侧称为尺侧。
5）在下肢上，将胫骨侧称为胫侧，将腓骨侧称为腓侧。
4. 支承面和衣着立姿时站立的地面或平台以及坐姿时的椅平面应该是水平、稳固、不可压缩的。
要求被测量者裸体或穿着尽量少的内衣（如只穿内裤和背心）测量，在后者情况下，在测量胸围时，男性应撩起背心，女性应松开胸罩进行测量。
