施工图纸会审交底记录

工程名称 惠高大道第二标段惠高大道 工程地点 惠水县城北

会审交底图号 2011-439 会审交底日期 2011年8月25日

会审主持单位 惠水县“四路一区”项目指挥部 会审主持人 杨魏东

会审及交底会议内容简述：

会议由项目指挥部杨魏东工程师主持。

首先由施工单位对施工图阅读中发现的问题和疑问作出陈述，监理单位及艰建设单位加以补充，设计单位对图纸存在的问题作出答疑和说明后各参见单位协商作出会审交底结果。

建设单位、监理单位、施工单位、设计院及投资单位对施工图纸的会审及交底的答复内容详见附页。

参加会审交底人员：

贵州建工集团第七建筑工程有限责任公司惠水分公司：

贵州三维工程建设监理咨询有限公司：

惠水县“四路一区”项目建设指挥部：

贵阳市建筑设计院有限公司：

惠水县永利房开：

建设单位 设计单位 施工单位

项目负责人：

（公章）

年 月 日 项目负责人：

（公章）

年 月 日 项目负责人：

（公章）

年 月 日

监理单位 投资单位 （ ）单位

总监理工程师：

（公章）

年 月 日 项目负责人：

（公章）

年 月 日 项目负责人：

（公章）

年 月 日

附页1

惠高大道施工图纸会审交底答复记录：

1、施工图中出现参照图集及技术要求前后矛盾，结构尺寸不清晰等问题的如何让处理？

答：就该问题经设计单位复核确认后对有问题的施工图作出相应的修改。

2、施工图中没有确定工程数量的各分项工程如何计量？

答：以实际施工中所产生工程量并经指挥部及监理签字认定的进行计量（重点工序部位要求设计签认）。

3、施工中因考虑当地发展规划要求需取消平交口的，如何处理？

答：在施工过程中各参见单位可协商决定是否取消，如需取消的由设计单位

作出具体设计变更方案。

4、软弱地基路段如何处理？

答：根据《惠高大道岩土工程勘察报告（详勘阶段）》作出的处理方案结合现场进行施工，工程数量以实际发生的工程数量并经指挥部、设计、地勘、监理签认的为准。

图纸会审记录

表C1-11 资料号

工程名称 日 期 年 月 日

地 点 专业名称

序号 图 号 图纸问题 图纸问题交底

说明：根据 *月*日建设单位工程部下发的一式三份施工蓝图（光盘）整理提疑

1

2

3

签

字

栏 建设单位 监理单位 设计单位 施工单位

1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。

2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。

3.设计单位由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。

甬统表C01-4

图 纸 会 审 记 录

工程名称：蒲家经济适用房二期及公租房I标段 编号：

层 数 结构类型 框架结构 会审日期

会审地点 建筑面积 专业名称 施工图纸

序号 图 号 图纸问题 图纸问题交底

一、1#楼

二、2#楼

一、有集水坑，而没有排水沟

二、相邻两只承台砖胎膜是否中间砖胎膜墙不砌？

三、GS-03 3-3剖 -5.30m处承台箍筋与GS-04大样不同

四、GS-03 3-3剖 -5.30m处承台箍筋与GS-04大样不同

五、GS-03 地梁是否伸到承台边，剪力墙和基础里的插筋遇承台处是否伸到底，内墙楼层是否设置暗梁

六、GS-08 一层梁 5、11、16、21、27、1/B到1/C轴KL5上翻1.15m是否有误，上部楼层遇墙肢处，是按轴线起算，还是按墙肢边线算。

一、GS-03 1-1剖 承台尺寸不符合；2-2剖、3-3剖承台尺寸不符合；5-5剖是否接到集水坑内？

二、剪力墙上部是否有暗梁？

三、GS-05 GAZ19a没有大样图，GAZ18详图尺寸670，同图纸尺寸700不符合，差30mm，接哪个尺寸算？

四、JS-01 7、8、9剖面，L30×5角钢，是否是L30×50？

五、GS-05 7轴、9 轴，GAZ13与1/D轴-E轴编号相同，配筋无标注。 答：

答：

答：

答：

答：

答：

答：

答：

答：

答：

答：

三、南区地下室3#、4#

四、综合楼

六、GS-06 8/E轴-D轴间柱无编号

七、GS-08 7/A轴处L9(2A)承于门厅梁KL9上，上下高差260，KL9上是否设立上翻板墙

八、GS-08 E轴交6轴到7轴、E轴交9轴到10轴处，无梁洞口处，门庭东、西方向是否有梁，画的有，但没有标注。

一、GS-10承台大样遇集水井处加宽，承台若加大，集水井尺寸为小

二、GS-08 4#楼17、19、21轴交1/E轴处，3个柱无编号。

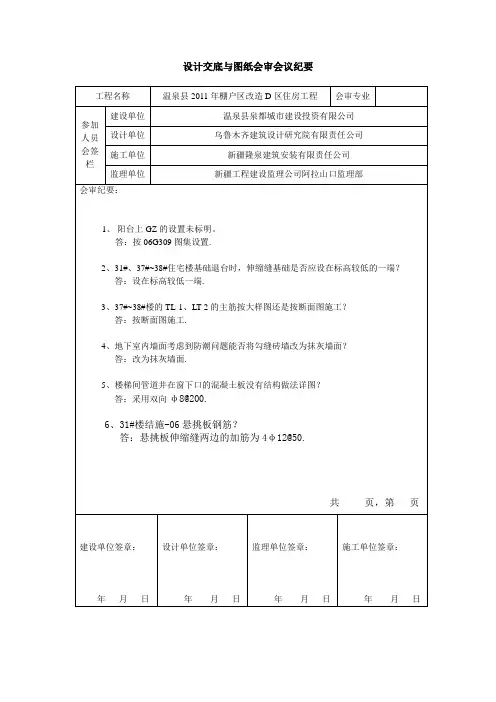

设计交底与图纸会审会议纪要

工程名称 温泉县2011年棚户区改造D区住房工程 会审专业

参加人员会签栏 建设单位 温泉县泉都城市建设投资有限公司

设计单位 乌鲁木齐建筑设计研究院有限责任公司

施工单位 新疆隆泉建筑安装有限责任公司

监理单位 新疆工程建设监理公司阿拉山口监理部

会审纪要：

1、 阳台上GZ的设置未标明。

答：按06G309图集设置.

2、31#、37#~38#住宅楼基础退台时，伸缩缝基础是否应设在标高较低的一端？

答：设在标高较低一端.

3、37#~38#楼的TL-1、LT-2的主筋按大样图还是按断面图施工？

答：按断面图施工.

4、地下室内墙面考虑到防潮问题能否将勾缝砖墙改为抹灰墙面？

答：改为抹灰墙面.

5、楼梯间管道井在窗下口的混凝土板没有结构做法详图？

答：采用双向φ8@200.

6、31#楼结施-06悬挑板钢筋？

答：悬挑板伸缩缝两边的加筋为4φ12@50.

共 页，第 页

建设单位签章：

年 月 日

设计单位签章：

年 月 日

监理单位签章：

年 月 日

施工单位签章：

年 月 日

设计交底与图纸会审会议纪要

工程名称 温泉县2011年廉租住房工程 会审专业

参加人员会签栏 建设单位 温泉县建设局

设计单位 乌鲁木齐建筑设计研究院有限责任公司

施工单位 新疆隆泉建筑安装有限责任公司

监理单位 新疆工程建设监理公司阿拉山口监理部

会审纪要：

1、 楼梯间防火墙上标高是否为-0.90m？

2、

答：防火墙统一到一层至二层第一跑斜板处.

2、39#、36#楼门斗装饰柱及梁无结构详图？

答：之后再出变更.

3、 卫生间现浇板标高考虑到防水问题是否要降低？

答：可根据现场实际情况做适当的降低.

共 页，第 页
