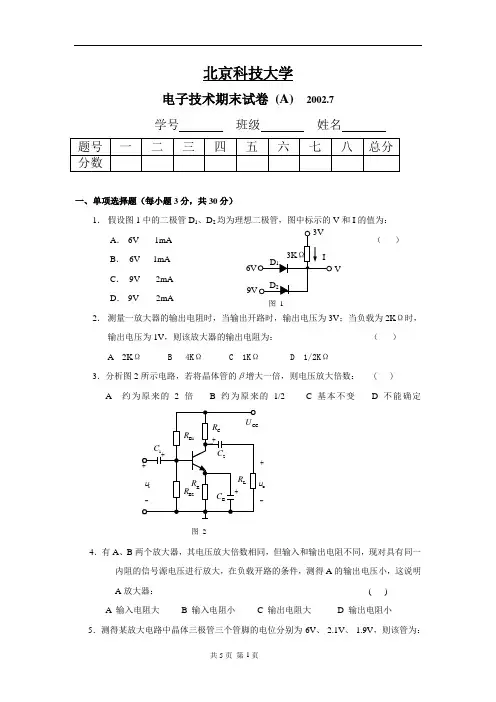

北京科技大学电子技术期末试卷 (A) 2002.7学号 班级 姓名一、 单项选择题（每小题3分，共30分）1． 假设图1中的二极管D 1、D 2均为理想二极管，图中标示的V 和I 的值为：A ． 6V -1mA（ ）B ． 6V 1mAC ． 9V -2mAD ． 9V 2mA2． 测量一放大器的输出电阻时，当输出开路时，输出电压为3V ；当负载为2K Ω时，输出电压为1V ，则该放大器的输出电阻为： （ ） A 2K Ω B 4K Ω C 1K Ω D 1/2K Ω3．分析图2所示电路，若将晶体管的β增大一倍，则电压放大倍数： ( )A 约为原来的2倍B 约为原来的1/2C 基本不变D 不能确定+-u o4．有A 、B 两个放大器，其电压放大倍数相同，但输入和输出电阻不同，现对具有同一内阻的信号源电压进行放大，在负载开路的条件，测得A 的输出电压小，这说明A 放大器： ( )A 输入电阻大B 输入电阻小C 输出电阻大D 输出电阻小 5．测得某放大电路中晶体三极管三个管脚的电位分别为-6V 、-2.1V 、-1.9V ，则该管为：V图 1图 2( ) A PNP 锗管 B PNP 硅管 C NPN 硅管 D NPN 锗管 6．一 个 正 弦 波 振 荡 器 的 反 馈 系 数 F =∠︒15180，若 该 振 荡 器 能 够 维 持 稳 定 振 荡，则 开 环 电 压 放 大 倍 数 A u 必须 等 于 （ ）。

A 15360∠︒B 150∠︒ C 5180∠-︒D ︒∠057．电路如图3所示，电阻R F 的反馈类型为： ( )8．逻 辑 电 路 如 图 4所 示，输 入 A ＝“1”，B ＝“1”，C ＝“1”，则 输 出 F 1 和 F 2 分 别 为 ( )A F 10= F 20=B F 10= F 21=C F 11= F 20=D F 10= F 21=9．逻 辑 电 路 如 图 5所 示，设 初 始 状 态 为Q=0，则 当 A=“1” 时，C 脉 冲 来 到 后 D 触 发 器 ：（ ）A10．数 / 模 转 换 器 的 分 辨 率 取 决 于 ： （ ） A 输 入 的 二 进 制 数 字 信 号 的 位 数， 位 数 越 多 分 辨 率 越 高 B 输 出 的 模 拟 电 压 的 大 小， 输 出 的 模 拟 电 压 越 高， 分 辨 率 越 高 C 参 考 电 压 U R 的 大 小，U R 越 大， 分 辨 率 越 高二、(10分) 电 路 如 图6 所 示， 要 求：写 出 输 出 U o 与 输 入 U i 之 间 关 系 的 表 达 式 。

电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。

答案：正比12. 串联电路中，总电阻等于各个电阻的________。

答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和14. 电容器在直流电路中表现为________。

答案：开路15. 电感器在直流电路中表现为________。

电路期末试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的方向通常规定为：A. 从电源正极流向负极B. 电子的流动方向C. 正电荷的流动方向D. 任意方向2. 电阻的单位是：A. 欧姆B. 伏特C. 安培D. 法拉3. 电路中，电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律4. 一个电路的总电阻在并联时：A. 等于最小电阻B. 小于所有并联电阻中最小的一个C. 大于所有并联电阻中最大的一个D. 等于所有并联电阻的和5. 电容器在直流电路中的作用是：A. 短路B. 开路C. 滤波D. 整流6. 电感器在交流电路中的作用是：A. 阻抗增加B. 阻抗减少C. 无影响D. 短路7. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 法拉第电磁感应定律8. 在RC串联电路中，充电时间常数τ是：A. R与C的乘积B. R与C的比值C. R与C的和D. R与C的差9. 半导体材料的特性是：A. 导电性介于导体和绝缘体之间B. 导电性只受温度影响C. 导电性只受光照影响D. 导电性只受压力影响10. 晶体管的放大作用是基于：A. 欧姆定律B. 基尔霍夫定律C. 量子力学D. 半导体材料的PN结特性二、填空题（每题2分，共20分）1. 当电路中的电流为1安培，电阻为2欧姆时，根据欧姆定律，电压为______伏特。

2. 一个电容器的电容为10微法拉，当电压为5伏特时，储存的电荷量为______库仑。

3. 一个电感器的电感值为0.5亨利，当电流变化率为2安培/秒时，感应电动势为______伏特。

4. 在一个RLC串联电路中，谐振频率可以通过公式______计算得出。

5. 二极管的主要作用是______，它只允许电流单向通过。

6. 一个晶体管的基极电流为1毫安，集电极电流为20毫安，则电流放大倍数为______。

7. 在数字电路中，逻辑与门的输出只有在所有输入都为______时才为高电平。

3.（10分）电路如图，开关K 原来在1位置停留较久，现在t=0时刻切换到2位置，请计算图中2k Ω电阻上电流)(t i 的变化情况？
二、交流电路（8分）
4.（8分）如图所示电路，求：（a ）输出与输入之间的关系方程；（b ）当R R R ==21，C C C ==21时，电路什么时候输出幅值最大？最大幅值为多少？
得 分
21分）
(a)静态分析的任务是什么？(b)动态分析请问是什么原因？应如何
，使u o =8u i1 + 6u i2 - 3u i3，并将下列电路图补充完整。

W7805为例），并标出其中的4个主要功能部
四、门电路和组合逻辑电路（18分） 8.（9分）请设计一个逻辑电路，输入有A 、B 、C 三个逻辑变量，要求输出：当C=0时，输
出A ；当C=1时，输出B 。

并要求全部使用与非门来实现你的电路。

9.（9分）如图所示，74LS138为3-8线译码器，输入有A 、B 、C 三个逻辑变量，请写出如图所示输出Z 与输入之间的关系。

（提示：译码器输出可描述为i i m Y =）
五、时序逻辑电路（18分） 10.（9分）如图所示电路，输入A 和CP 的波形如图，请画出输出信号Q 的波形。

CP
A
Q
得 分
得 分
2片74LS290芯片及少量门电路，实现十进制数28进制的计数器。

六、AD/DA 电路（5分） 12.（5分）请用200字左右简述教材上AD 变换电路的主要原理。
