机电工程学院 供Pro/E培训班专用

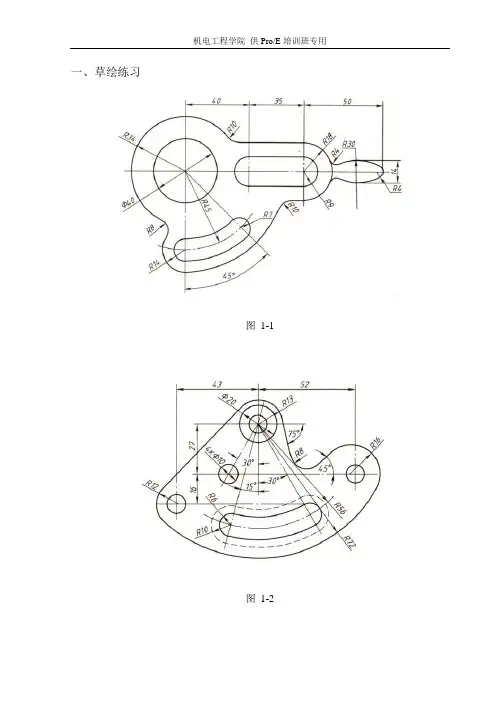

一、草绘练习
图 1-1
图 1-2 机电工程学院 供Pro/E培训班专用
图 1-3
图 1-4
机电工程学院 供Pro/E培训班专用
二、建模练习
图 2-1
图 2-2
机电工程学院 供Pro/E培训班专用
图2-3
图 2-4
机电工程学院 供Pro/E培训班专用
图 2-5
图 2-6 机电工程学院 供Pro/E培训班专用
图 2-7
图 2-8
机电工程学院 供Pro/E培训班专用
图 2-9
机电工程学院 供Pro/E培训班专用
图 2-10
图2-11 机电工程学院 供Pro/E培训班专用
图 2-12 机电工程学院 供Pro/E培训班专用
图 2-13
图 2-14 机电工程学院
供Pro/E培训班专用
图 2-15
图 2-14
机电工程学院
供Pro/E培训班专用
图 2-16
图 2-17 机电工程学院 供Pro/E培训班专用
图 2-18 机电工程学院
供Pro/E培训班专用
图 2-19 图 2-20
图 2-21↑
←图 2-22
图 2-23→ 机电工程学院
供Pro/E培训班专用
ug制图练习题
UG制图是一种常用于工程设计和制造的软件工具，它能够帮助工程师们将设计和创意转化为具体的图纸和模型。在学习UG制图的过程中，练习题是非常重要的，它们能够帮助我们巩固所学的知识，提高我们的技能。下面就是一些UG制图的练习题，供大家参考和练习。
一、零件制图
1. 零件1：设计一个螺旋形的齿轮，请使用UG制图软件绘制该零件的正视图、俯视图和侧视图，并标注出关键尺寸。
2. 零件2：设计一个圆柱形的凸台，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。
3. 零件3：设计一个带有孔洞的方形板，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。
二、装配图
1. 装配1：设计一个简单的手动夹具，包括基座、夹持杆和夹持头。使用UG制图软件绘制该装配图，确保夹持头和夹持杆可以自由移动，并标注出关键尺寸和装配关系。
2. 装配2：设计一个简单的链条传动系统，包括两个齿轮和一个链条。使用UG制图软件绘制该装配图，确保链条和齿轮的位置和配合关系正确，并标注出关键尺寸和装配关系。
三、机械图 1. 机械1：设计一个简单的手动工具，包括手柄、传动杆和工作头。使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。
2. 机械2：设计一个简单的摩擦焊接机器人，包括焊接头、传动系统和控制系统。使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。
以上是一些UG制图的练习题，通过这些练习，我们可以提高我们的UG制图技能和思维能力，为将来的工程设计和制造打下坚实的基础。希望大家能够认真对待这些练习题，不断提高自己的技能水平。加油！
安全阀机械制图图纸资料
1
学生三维设计协会 Solidworks计算机绘图公开课 下面列出本课程中所使用的部件安全阀的所有零件的工作图和装配图，以备查阅和练习强化。
1）罩零件图
2）螺杆零件图
2
学生三维设计协会 3）弹簧托盘零件图
4）垫片零件图
3
学生三维设计协会 5）弹簧零件图
6）阀门零件图
4
学生三维设计协会
7）阀盖零件图
5
学生三维设计协会

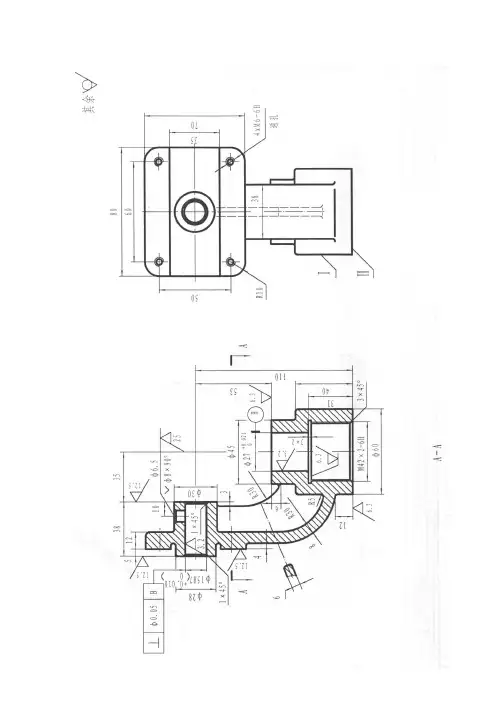

8）阀体零件图
6
学生三维设计协会
7
学生三维设计协会
9）安全阀装配图
8
学生三维设计协会
1
UG软件应用实例集
2 实例目录表
序号 名称 功能模块
草图 实体 曲面 装配 制图 逆向
1 草图01 ✓
2 草图02 ✓
3 草图03 ✓
4 草图04 ✓
5 草图05 ✓
6 草图06 ✓
7 草图07 ✓
8 草图08 ✓
9 草图09 ✓
10 草图10 ✓
11 草图11 ✓
12 草图12 ✓
13 草图13 ✓
14 草图14 ✓
15 草图15 ✓
16 草图16 ✓
17 草图17 ✓
18 草图18 ✓
19 草图19 ✓
20 草图20 ✓
21 心形草图 ✓ ✓
22 端盖草图 ✓
23 草图23 ✓
24 草图24 ✓
25 实体01 ✓ ✓
26 实体02 ✓ ✓
27 实体03 ✓ ✓
28 实体04 ✓ ✓
29 实体05 ✓ ✓
30 实体06 ✓ ✓
31 实体07 ✓ ✓
32 实体08 ✓ ✓
33 实体09 ✓ ✓
3 34 实体10 ✓ ✓
35 实体11 ✓ ✓
36 实体12 ✓ ✓
37 实体13 ✓ ✓
38 实体14 ✓ ✓
39 实体15 ✓ ✓
40 实体16 ✓ ✓
41 实体17 ✓ ✓
42 酒杯造型 ✓ ✓
43 端盖造型 ✓ ✓
44 实体20 ✓ ✓
45 实体22 ✓ ✓
46 实体24 ✓ ✓
47 实体25 ✓ ✓
48 实体26 ✓ ✓
49 实体27 ✓ ✓
50 接管造型 ✓ ✓
