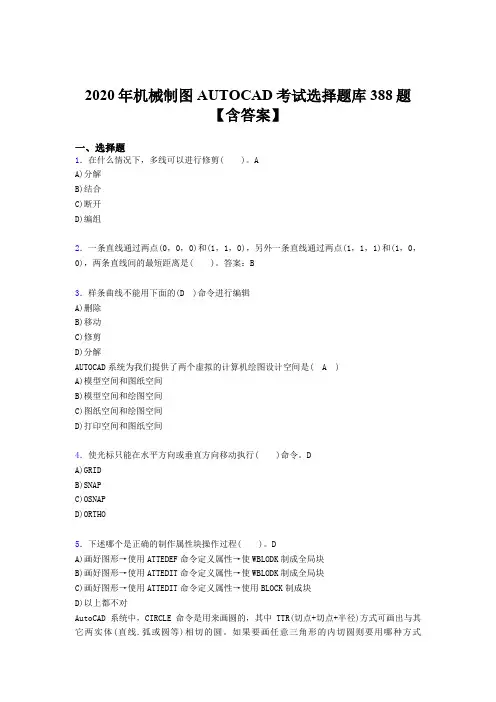

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在什么情况下，多线可以进行修剪( )。
AA)分解B)结合C)断开D)编组2．一条直线通过两点(0，0，0)和(1，1，0)，另外一条直线通过两点(1，1，1)和(1，0，0)，两条直线间的最短距离是( )。
答案：B3．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间4．使光标只能在水平方向或垂直方向移动执行( )命令。
DA)GRIDB)SNAPC)OSNAPD)ORTHO5．下述哪个是正确的制作属性块操作过程( )。
DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。
如果要画任意三角形的内切圆则要用哪种方式A)圆心+半径B)2P(两点)C)3P(三点)D)TTR6．不属于布尔运算的命令有( )。
BA)差集；B)打断；C)并集；D)交集；7．下列不属于图层设置的范围有( )。
CA)颜色B)线宽C)过滤器D)线型8．绘制正多边形过程中，不能够作为正确的方法有( )。
BA)内接法B)长度测量C)外切法D)由边长确定9．下面哪种对象不能用于OFFSET偏移命令 ( )。
DA)直线B)多边形C)样条曲线D)面域10．在用ZOOM命令时输入“2X”，结果如何( )。
DA)图纸空间放大2倍B)图形范围放大2倍C)图形边界放大2倍D)相对于当前视图的比例放大2倍11．绘制多段线的命令是( )。
【机械制造】CAD零件图练习（共10页）附加题:综合相关知识，绘制图3所示的传动轴零件图，并将制作好的源文件保存为“3.dwg”。
(50分)(注:如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“,-3.dwf”文件。
)图3, 要求1. 设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。
2. 设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。
3. 数字与字母的字体统一为“gbeitc.shx，gbcbig.shx”;汉字的字体统一为“gbenor.shx，gbcbig.shx”。
4. 标注零件图粗糙度时，需要以属性块的形式进行标注。
5. 配置,3图框并设置相应图纸尺寸的打印页面(所需图框文件为“素材”文件夹下的“A3-H.dwg”)。
附加题:综合相关知识，绘制如下图1所示的蜗轮轴零件视图。
(50分)(注:如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素”文件夹下的“B-03.dwf”文件。
) 材图1要求1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。
2、设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。
3、数字与汉字的字体统一为“gbeitc.shx，gbcbig.shx”和“gbenor.shx，gbcbig.shx”。
4、在标注零件图粗糙度时，需要以属性块的形式进行标注。
5、配置A3图框，所需图框文件为“素材”文件夹下的“A3-H.dwg”。
附加题:综合相关知识，绘制下图1所示的连接杆零件系列视图。
(50分)(注:如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素”文件夹下的“,-03.dwf”文件。
) 材图1要求1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。
是非题1．缩放命令(Zoom)只能改变图形在绘图区上的视觉大小和位置，而不改变图形的实际大小和在图纸上的相对位置。
（）2．镜像命令(MIRROR)可对汉字作镜像变换。
（）3．在AutoCAD中，一个层可用On/Off（开/关）、Lock/UnLock（加锁/解锁）、Freeze/Thaw（冻结/解冻）来表示其特征。
（）4．AutoCAD是只能用于机械设计和建筑的绘图软件。
（）5．AutoCAD的目标捕捉是用于选择图形关键点的几何过滤器，它辅助用户选取指定点。
（）6．在AutoCAD中，对圆弧只能进行半径尺寸标注。
（）7．在AutoCAD中可用三点画圆，所画的圆只由三点的坐标位置确定，与点的输入顺序无关。
（）8．AutoCAD修剪（Trim）命令不能够修剪圆。
（）9．在AutoCAD中，用户不能直接创建面域，只能使用REGION从已有的2D封闭对象，如封闭直线、多线段、远圆、样条曲线来创建面域。
（）10．在AutoC AD中针对圆实体使用比例(SCALE)命令时，基点只能选在圆心处。
（）11．AutoC AD中捕捉间距是看不见的。
（）12．用AutoC AD 的LINETYPE命令改变线型后，对绘制圆无效。
（）13．在AutoC AD中，单独的一个圆也可以直接用修剪命令进行修剪。
（）14． AutoC AD使用过程中必须用鼠标。
（）15．在AutoC AD中进行尺寸标注时，尺寸文本是不能修改的，因它是图形实际尺寸的测量值。
（）16．使用AutoCAD的COPY命令，一次能复制多个图形对象。
（）17．AutoC AD是美国微软公司推出的计算机辅助绘图工具软件包。
（）18．在AutoC AD中，执行一次COPY命令不能将同一图形复制多份。
（）19．AutoC AD的U命令的功能是恢复删除的图形对象。
（）20．在AutoCAD中，用户在屏幕上同时打开多个窗口时，若独立地放大、缩小或平移这些窗口，彼此之间会产生干涉。
机械类CAD习题集1.线条及标注2.倒角倒圆角3.线条/圆命令4.线条综合案例5.线条综合案例（注意使用对象捕捉）6. 线条图圆综合案例（注意使用对象捕捉）7. 线条/图圆综合案例8. 线条图圆综合案例9. 线条图圆综合案例（注意切点捕捉）10.圆/椭圆命令使用11.椭圆/正多边形命令使用12.圆/椭圆/线条综合案例13.阵列14.阵列15.阵列16.阵列17.阵列18.综合案例19.综合案列20.综合案列21.综合案列22.综合案列23.综合案列24.综合案列25.综合案列26.综合案列27.综合案例28.综合案例29.综合案列30.综合案列31.综合案列32.综合案列33.综合案列AutoCAD绘图员试题1学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）说明：局部放大图可不画AutoCAD绘图员试题2学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
