CAD机械制图习题集.pdf

机械类CAD习题集1.线条及标注2.倒角倒圆角3.线条/圆命令4.线条综合案例5.线条综合案例（注意使用对象捕捉）6. 线条图圆综合案例（注意使用对象捕捉）7. 线条/图圆综合案例8. 线条图圆综合案例9. 线条图圆综合案例（注意切点捕捉）10.圆/椭圆命令使用11.椭圆/正多边形命令使用12.圆/椭圆/线条综合案例13.阵列14.阵列15.阵列16.阵列17.阵列18.综合案例19.综合案列20.综合案列21.综合案列22.综合案列23.综合案列24.综合案列25.综合案列26.综合案列27.综合案例28.综合案例29.综合案列30.综合案列31.综合案列32.综合案列33.综合案列AutoCAD绘图员试题1学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。

二、绘图内容及评分标准（一）抄画平面图形（30分）说明：局部放大图可不画AutoCAD绘图员试题2学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。

二、绘图内容及评分标准（一）抄画平面图形（30分）学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。

第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

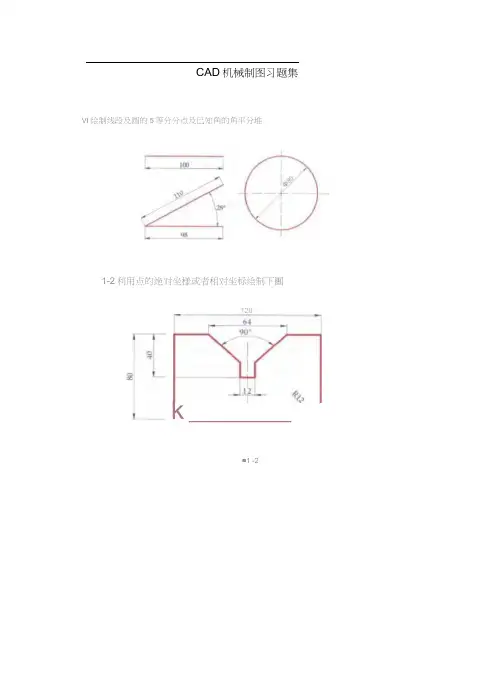

CAD机械制图习题集VI绘制线段及圆的5等分分点及已知角的角平分堆1-2利用点的绝对坐様或者相对坐标绘制下團120k _______≡1 -21-3利用点的绝对坐标或者相对坐标绘制下图。

利用点的相对直角坐标和相对极坐标绘制卜图。

BBI1 5利用点的相对言角坐标和相对极坐标绘制下图。

1-2利用点的绝对坐标或者相对坐标绘制下图。

120S图1・21-2利用点的绝对坐标或者相对坐标绘制下图。

120ffl1 -21-2利用点的绝对坐标或者相对坐标绘制下图。

ffl1 -21-9利用FrOm捕捉作图m -91-10利用圆命令的M Ttr W选项和Trim绘制连接弧。

91 101 11利用圆、楠圆命令绘图1∙13利用®k構BI命令绘图。

1-14利用阵列绘制下图。

1 15利用圆■阵列■填充命令绘制下列图老。

（尺寸自定）91-151-16利用阵列绘制下列图形。

91 161T7利用圆的等分■阵列和镜像绘图。

15«1-17五角星外1-18利用环形阵列作图DΦl∞B 11■Φ80■ 1-181-19利用环形阵列作图。

HI1 20利用环形阵列作图。

Φl∞4XΦ151-21利用环形阵列作图。

30Φ85S1 -20«1 -211-22输入“相对坐标”画斜度线“1-23输入“相对坐标”画斜度线。

1 25所学给图命1-24输入“:令.集辑命令的综合应用。

QB1 - 251-26所学绘图命令■编辑命令的综合应用。

-27所学绘图命令■编辑命令的综合应用。

1 28所学绘图命令•编辑命令的综合应用◎ΦJQO80 Φ25Offll-261 29所学绘图命令.编辑命令的综合应用。

-30所学绘图命令■编辑命令的综合应用。

-73Φ65呂Φl∞3XΦ12Φ1∞1 31所学址图命令■嬪縄命令的综合应用°1-32所学绘图命令.编辑命令的综合应用。

Φ100Φ1441 33所学绘图命令•编辑命令的综合应用。

1 34所学给图命令•编辗命令的嫌合应用。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

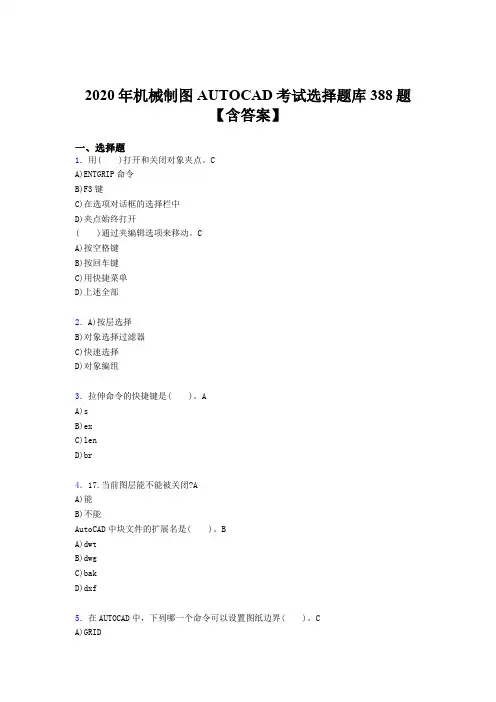

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．用( )打开和关闭对象夹点。

CA)ENTGRIP命令B)F3键C)在选项对话框的选择栏中D)夹点始终打开( )通过夹编辑选项来移动。

CA)按空格键B)按回车键C)用快捷菜单D)上述全部2．A)按层选择B)对象选择过滤器C)快速选择D)对象编组3．拉伸命令的快捷键是( )。

AA)sB)exC)lenD)br4．17.当前图层能不能被关闭?AA)能B)不能AutoCAD中块文件的扩展名是( )。

BA)dwtB)dwgC)bakD)dxf5．在AUTOCAD中，下列哪一个命令可以设置图纸边界( )。

CA)GRIDB)SNAP和GRIDC)LIMITSD)OPTIONS6．12.正交的开关快捷键为( )。

DA)F2B)F3C)F5D)F87．渲染三维模型时，哪种不可渲染出物体的折射效果( )。

DA)一般渲染B)普通渲染C)照片级光线跟踪渲染D)照片级真实感渲染AUTOCAD中用于绘制圆弧和直线结合体的命令为( )。

CA)圆弧B)构造线C)多段线D)样条曲线8．下面的各选项都可以绘制圆弧，除了哪一项不行?( )。

BA)起点.圆心.终点B)起点.圆心.方向C)圆心.起点.长度D)起点.终点.半径9．3.在哪个层创建的块可在插入时与当前层特性一致( )。

AA)0层B)在所有自动产生的层C)所有图层D)新建的图层10．线，多段线和样条曲线可以用哪个选项闭合?( )。

AA)CLOSEB)COMPLETEC)CONNECTD)DONECAD设计试题及参考答案11．下列不属于图层设置的范围有( )。

CA)颜色B)线宽C)过滤器D)线型12．设置了显示平滑度后，对以下哪个对象有效?( )。

DA)圆弧B)圆C)椭圆D)以上都是13．下列选项中，不属于图层状态控制的有( )。

BA)冻结/解冻B)修改C)开/关D)解锁/锁定14．输入( )来确定编组从可选择的到不可选择的。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．〔命令行〕对话框与绘图窗口切换的快捷键是( )。

BA)F1B)F2C)F4D)F72．应用写块命令“wblock”定义块时块定义保存位置是( )。

答案：B3．一.单选题AutoCAD中不可以设置“自动隐藏”特性的对话框是( )。

答案：A4．计算机辅助设计(AutoCAD)模拟试题集5．在AutoCAD系统中，每一个图形实体都有( )图形属性。

CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，文本和图形窗口切换的功能键为( )。

AA)F2B)F6C)F9D)F86．在AutoCAD中被锁死的层上( )。

BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能7．下列表示?120的字符代码是( )。

CA)%%u20B)%%o120D)%%d1208．应用倒角命令“chamfer”进行倒角操作时：( )。

CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角9．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。

ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面10．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。

ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结11．系统变量“mirrtext”控制镜像文字的可读性，取值为( )。

答案：A12．在多边形工具中，多边形的边数最多可有多少边( A)A)1024B)17C)30D)无数.用TEXT命令画圆直径符号“?”应用( )。

DA)%%uB)%%pC)%%oD)%%cCAD当中的图形文件是( )。

AA)矢量图B)位图C)点阵图D)矢量图或位图AUTOCAD软件的设计特点是( )。

DA)参数化强C)界面友好D)精确13．用户可以设计并创建自己的自定义填充图案，定义好的填充图案一般保存在以下哪个文件中( )。
