实验四 霍尔效应法测量半导体的载流子浓度、电导率和迁移
一、 实验目的
1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的VH－IS和VH－IM曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、 实验原理
置于磁场中的半导体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普斯金大学研究生霍尔于1879年发现的，后被称为霍尔效应。随着半导体物理学的迅速发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。若能测量霍尔系数和电导率随温度变化的关系，还可以求出半导体材料的杂质电离能和材料的禁带宽度。如今，霍尔效应不但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有更广阔的应用前景。了解这一富有实用性的实验，对日后的工作将有益处。
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。对于图（1）（a）所示的N型半导体试样，若在X方向的电极D、E上通以电流Is，在Z方向加磁场B，试样中载流子（电子）将受洛仑兹力：
1

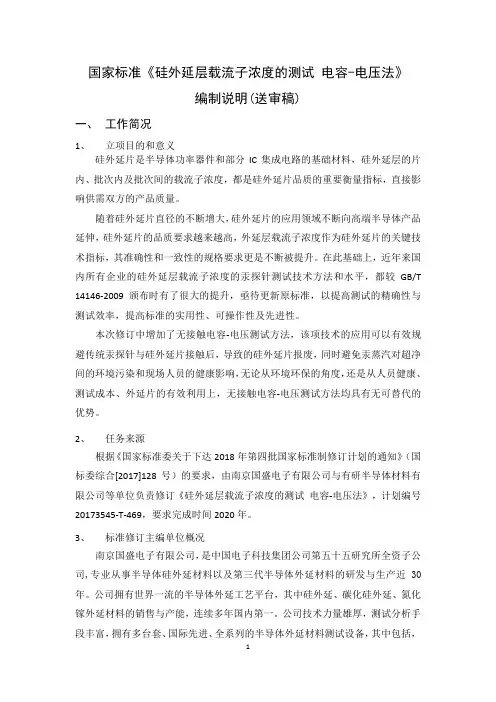

国家标准《硅外延层载流子浓度的测试 电容-电压法》
编制说明(送审稿)
一、 工作简况
1、 立项目的和意义
硅外延片是半导体功率器件和部分IC集成电路的基础材料，硅外延层的片内、批次内及批次间的载流子浓度，都是硅外延片品质的重要衡量指标，直接影响供需双方的产品质量。
随着硅外延片直径的不断增大，硅外延片的应用领域不断向高端半导体产品延伸，硅外延片的品质要求越来越高，外延层载流子浓度作为硅外延片的关键技术指标，其准确性和一致性的规格要求更是不断被提升。在此基础上，近年来国内所有企业的硅外延层载流子浓度的汞探针测试技术方法和水平，都较GB/T
14146-2009颁布时有了很大的提升，亟待更新原标准，以提高测试的精确性与测试效率，提高标准的实用性、可操作性及先进性。
本次修订中增加了无接触电容-电压测试方法，该项技术的应用可以有效规避传统汞探针与硅外延片接触后，导致的硅外延片报废，同时避免汞蒸汽对超净间的环境污染和现场人员的健康影响，无论从环境环保的角度，还是从人员健康、测试成本、外延片的有效利用上，无接触电容-电压测试方法均具有无可替代的优势。
2、 任务来源
根据《国家标准委关于下达2018年第四批国家标准制修订计划的通知》（国标委综合[2017]128号）的要求，由南京国盛电子有限公司与有研半导体材料有限公司等单位负责修订《硅外延层载流子浓度的测试 电容-电压法》，计划编号20173545-T-469，要求完成时间2020年。
3、 标准修订主编单位概况
南京国盛电子有限公司，是中国电子科技集团公司第五十五研究所全资子公司,专业从事半导体硅外延材料以及第三代半导体外延材料的研发与生产近30年。公司拥有世界一流的半导体外延工艺平台，其中硅外延、碳化硅外延、氮化镓外延材料的销售与产能，连续多年国内第一。公司技术力量雄厚，测试分析手段丰富，拥有多台套、国际先进、全系列的半导体外延材料测试设备，其中包括，2
电容检测方法
引言
电容是电路中常见的元件之一，其主要作用是储存电荷和能量。为了确保电容元件的质量和性能稳定，需要进行电容检测。电容检测方法是通过测量电容元件的电容值来判断其质量和性能的一种方法。
本文将介绍常见的电容检测方法，包括直流电压法、交流电压法、频率法等，并分析它们的优缺点和适用场景。
1. 直流电压法
直流电压法是一种简单而常用的电容检测方法。基本原理是通过使用直流电压源施加稳定的直流电压到电容元件上，并测量电流，然后根据电阻和电容的关系计算电容值。
具体的步骤如下： 1. 将待测电容元件与一个稳定的直流电压源连接。 2. 测量电流，并记录下来。 3. 根据Ohm’s Law，计算电容值。
直流电压法的优点是简单易行，可以快速测量电容值。然而，该方法只能测量电容元件的电容值，并不能提供关于电容元件其他性能指标的信息。
2. 交流电压法
交流电压法是一种能够同时测量电容属性和损耗因素的电容检测方法。该方法基于电容元件对交流电流和交流电压的响应特性进行测量和分析。
具体的步骤如下： 1. 将待测电容元件与一个交流电压源连接。 2. 测量电流和电压，并记录下来。 3. 根据电流和电压的相位差以及待测电容元件的阻抗计算电容值和损耗因素。
交流电压法可以提供电容元件的电容值和损耗因素的信息，因此在电容元件质量控制和性能评估方面具有重要意义。然而，该方法在测量过程中可能会受到电压源的不稳定性和测量误差的影响。 3. 频率法
频率法是一种通过改变电容元件的工作频率，利用电容元件对不同频率电压的响应特性进行测量的方法。
具体的步骤如下： 1. 选择一系列不同频率的交流电压作为输入信号。 2. 测量电流和电压，并记录下来。 3. 根据频率对电流和电压的影响分析和计算电容值。
频率法可以用于测量电容元件的电容值和其他电容特性，例如等效串联电阻等。此外，通过分析电容元件在不同频率下的行为，还可以进一步评估电容元件的稳定性和可靠性。
第1篇
一、实验背景
电容是电子电路中常见的一种元件，用于储存电能。电容的测量对于电子产品的性能评估、电路设计和故障排查具有重要意义。本实验旨在通过实际操作，掌握电容的测量方法，了解不同测量方法的特点和适用范围，并提高对电容性能参数的认识。
二、实验目的
1. 熟悉电容的基本概念和特性。
2. 掌握电容的测量原理和方法。
3. 熟悉不同测量方法的特点和适用范围。
4. 培养实际操作能力和数据处理能力。
三、实验原理
电容的测量原理主要基于电容器的电容公式 C = Q/V，其中 C 为电容，Q 为电容器储存的电荷量，V 为电容器两极板间的电压。通过测量电容器在给定电压下的电荷量，可以计算出电容值。
四、实验仪器与材料
1. 数字万用表
2. 电容器（不同容量）
3. 电阻
4. 信号发生器
5. 示波器
6. 电容测量仪
五、实验方法
本实验采用以下几种方法进行电容测量：
1. 直接测量法：使用数字万用表的电容测量功能，直接读取电容值。 2. 交流电桥法：利用交流电桥测量电容值，通过比较已知电容和待测电容的电压，计算出待测电容的值。
3. 谐振法：通过测量电容与电感串联电路的谐振频率，计算出电容值。
4. 替代法：使用已知容量的标准电容替代待测电容，通过比较电路性能的变化，间接测量待测电容的值。
六、实验步骤
1. 直接测量法：
- 将待测电容器接入数字万用表的电容测量端口。
- 调节万用表至合适的量程，读取电容值。
2. 交流电桥法：
- 将已知电容和待测电容分别接入交流电桥的两个桥臂。
- 调节电桥平衡，读取电容值。
3. 谐振法：
- 将待测电容与电感串联，接入信号发生器。
- 调节信号发生器频率，使电路达到谐振状态。
- 读取谐振频率，根据公式计算电容值。
4. 替代法：
- 将已知电容接入电路，测量电路性能。
- 将待测电容接入电路，测量电路性能。
