焊接接头设计中的疲劳分析和强度校核方法引言：焊接接头在工程结构中广泛应用，其质量直接关系到工程的安全和可靠性。

疲劳分析和强度校核是焊接接头设计中必不可少的环节，本文将探讨焊接接头的疲劳分析方法和强度校核方法。

一、焊接接头的疲劳分析方法焊接接头在使用过程中会受到循环加载的作用，长期受力容易引起疲劳破坏。

因此，疲劳分析是焊接接头设计的重要一环。

1. 确定加载条件疲劳分析的第一步是确定加载条件，包括加载幅值和加载频率。

通过实际工况和使用环境，了解焊接接头在使用过程中所受到的加载情况，确定加载条件。

2. 确定应力集中区域焊接接头的应力分布通常不均匀，存在应力集中的区域。

通过有限元分析等方法，确定焊接接头的应力集中区域，为后续的疲劳分析提供准确的应力数据。

3. 确定疲劳寿命曲线根据焊接接头的材料和加载条件，确定疲劳寿命曲线。

疲劳寿命曲线描述了焊接接头在不同加载次数下的寿命，可以用于预测焊接接头的使用寿命。

4. 进行疲劳分析根据确定的加载条件、应力集中区域和疲劳寿命曲线，进行疲劳分析。

通过计算焊接接头在不同加载次数下的应力，与疲劳寿命曲线进行对比，判断焊接接头的疲劳寿命是否满足要求。

二、焊接接头的强度校核方法除了疲劳分析外，强度校核也是焊接接头设计中的重要环节。

强度校核旨在保证焊接接头在正常工作条件下不发生塑性变形和破坏。

1. 确定加载条件强度校核的第一步是确定加载条件，包括静载和动载。

静载是指焊接接头所受到的常规静态加载，动载是指焊接接头所受到的冲击或振动加载。

2. 确定应力分布根据加载条件和焊接接头的几何形状，确定焊接接头的应力分布。

通过有限元分析等方法，计算焊接接头在加载条件下的应力分布。

3. 确定强度校核方法根据应力分布和焊接接头的材料性能，确定强度校核方法。

常用的强度校核方法有极限强度法、应力应变法和断裂力学法等。

4. 进行强度校核根据确定的强度校核方法，进行强度校核。

通过计算焊接接头在加载条件下的应力和应变，与强度校核方法进行对比，判断焊接接头的强度是否满足要求。

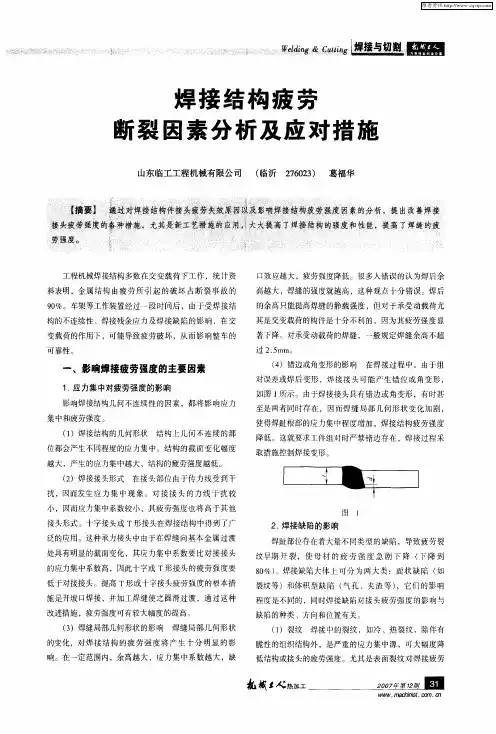

焊接结构疲劳失效的原因及改善工艺措施总结1焊接结构疲劳失效的原因焊接结构疲劳失效的原因主要有以下几个方面：①客观上讲，焊接接头的静载承受能力一般并不低于母材，而承受交变动载荷时，其承受能力却远低于母材，而且与焊接接头类型和焊接结构形式有密切的关系。

这是引起一些结构因焊接接头的疲劳而过早失效的一个主要的因素；②早期的焊接结构设计以静载强度设计为主，没有考虑抗疲劳设计，或者是焊接结构疲劳设计规范并不完善，以至于出现了许多现在看来设计不合理的焊接接头；③工程设计技术人员对焊接结构抗疲劳性能的特点了解不够，所设计的焊接结构往往照搬其它金属结构的疲劳设计准那么与结构形式；④焊接结构日益广泛，而在设计和制造过程中人为盲目追求结构的低本钱、轻量化，导致焊接结构的设计载荷越来越大；⑤焊接结构有往高速重载方向开展的趋势，对焊接结构承受动载能力的要求越来越高，而对焊接结构疲劳强度方面的科研水平相对滞后。

2焊接结构疲劳失效的要素2.1静载强度对焊接结构疲劳强度的影响在钢铁材料的研究中，人们总是希望材料具有较高的比强度，即以较轻的自身重量去承当较大的负载重量，因为相同重量的结构可以具有极大的承载能力；或是同样的承载能力可以减轻自身的重量。

所以高强钢应运而生，也具有较高的疲劳强度，基本金属的疲劳强度总是随着静载强度的增加而提高。

但是对于焊接结构来说，情况就不一样了，因为焊接接头的疲劳强度与母材静强度、焊缝金属静强度、热影响区的组织性能以及焊缝金属强度匹配没有多大的关系，也就是说只要焊接接头的细节一样，高强钢和低碳钢的疲劳强度是一样的，具有同样的S-N曲线，这个规律适合对接接头、角接接头和焊接梁等各种接头型式。

Maddox研究了屈服点在386-636MPa之间的碳锦钢和用6种焊条施焊的焊缝金属和热影响区的疲劳裂纹扩展情况，结果说明：材料的力学性能对裂纹扩展速率有一定影响，但影响并不大。

在设计承受交变载荷的焊接结构时，试图通过选用较高强度的钢种来满足工程需要是没有意义的。

焊接工程中的断裂分析方法教程焊接是制造和建筑行业中常用的连接方法，但在实际应用中，焊接接头的断裂问题时有发生。

为了解决这些问题，我们需要进行断裂分析，以确定断裂的原因和采取相应的措施。

本文将介绍焊接工程中常用的断裂分析方法，以帮助读者在实践中更好地解决断裂问题。

1. 磨片法磨片法是一种常用的断裂分析方法，它适用于对焊接接头进行显微镜观察。

首先，将焊接接头切割成薄片，然后进行研磨和腐蚀处理，使其显微结构清晰可见。

通过观察磨片下的组织结构，我们可以确定断裂的类型，例如金属间断裂、晶粒断裂或沿晶断裂。

此外，还可以通过特定的染色方法来鉴别不同的金相组织，以进一步了解断裂的原因。

2. 断口形貌观察法断口形貌观察法是通过观察焊接接头的断口形貌来判断断裂的原因。

根据断口的外观特征，可以判断断裂是由拉伸、剪切、腐蚀或疲劳引起的。

例如，拉伸断口通常呈现出拉伸韧裂的锥状外观，而剪切断口则呈现出平滑的剪切面。

在观察断裂时，我们要注意形貌特征的变化，并结合材料性能和使用条件来分析问题的根源。

3. 化学成分分析法化学成分分析法可以帮助我们了解焊接材料本身的质量和组成。

通过对焊接接头的化学成分进行分析，我们可以确定焊缝中是否存在组织非均匀或杂质过多的问题。

该方法通常使用光学光谱分析仪或电子探针进行，可以得出详细的元素含量和分布情况。

通过对比焊接材料的化学成分和标准要求，我们可以判断焊接质量是否合格，并确定问题的根源。

4. 数字图像处理法数字图像处理法是近年来发展起来的一种断裂分析方法。

它利用计算机技术对焊接接头的显微图像进行处理和分析，从而提取出有用的信息。

例如，可以通过图像处理技术测量焊缝的尺寸、形状和缺陷分布情况。

此外，还可以利用图像比对技术来检测焊接接头的变形和裂纹，以及确定焊接质量是否合格。

数字图像处理法具有高效、准确和自动化的特点，广泛应用于断裂分析领域。

5. 应力分析方法应力分析方法是一种通过测量和计算焊接接头的应力分布情况来判断断裂原因的方法。

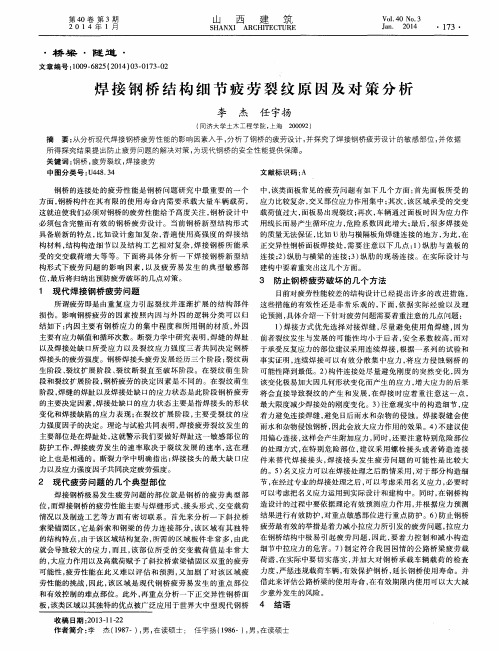

钢箱梁焊缝疲劳裂纹原因分析与维护技术分析摘要：本文钢箱梁实际使用环境的基础上，简要阐述了钢箱梁的常见病害，之后对主要病害，即钢箱梁焊缝疲劳裂纹从分类与分布上进行了详细分析，最后，提出了一些检测疲劳裂纹的方法以及检修钢箱梁疲劳裂纹的措施，提供相关单位进行参考。

关键词：钢箱梁焊缝；疲劳裂纹；维护技术前言：钢箱梁具备着吊装方便快捷、加工方便、抗扭刚度大、抗风稳定性较强以及自重轻等优势，近几年来随着科技水平的进步，被广泛的应用于大跨度桥梁建设。

然而，在极为恶劣的周边自然环境以及钢箱梁自身的受力特点和材料特性的影响下，钢箱梁会因风荷载、车辆荷载等动力荷载的影响下，产生一系列的病害，最为典型的就是疲劳损伤。

疲劳断裂是一种主要的金属结构失效形式，在循环载荷的强烈影响下，钢结构会因腐蚀、应力集中等状况出现裂纹，归根结底，这种裂纹是由于疲劳强度引起的，而扩展的裂纹将会引发结构的失效。

根据美国土木工程学会 (ASCE)近几年的相关数据，由于疲劳损伤而引发的钢结构破坏占到了钢结构总破坏的80% ～ 90%。

目前，钢箱梁桥疲劳开裂以及成为了设计维护关键问题。

1钢箱梁的常见病害1.1 涂装劣化钢箱梁通常都是直接接触到海洋大气及周边空气的，而这种长期暴露会对钢箱梁产生一定的侵蚀，对钢箱梁安全造成不良影响。

为保护钢箱梁外部的完整性，通常会对桥梁钢结构表面进行一定的维护，而其中最具有效力及最为经济型的就是涂装。

但是观察长期服役的钢箱梁表面涂层可以发现，其仍出现大量生锈、脱落、裂纹、起泡、粉化问题，涂层的劣化将导致进一步的腐蚀。

1.2 腐蚀同一桥梁的不同位置所面临的环境有所区别，但工业废气中含有的大量盐粒子、水分、氮化物及硫化物会对钢箱梁焊缝产生一定的腐蚀作用，而桥梁所处位置周边空气通常会存在大量工业废气。

腐蚀的焊缝会出现承载力下降、刚度降低以及截面减小的情况。

另外，腐蚀严重情况下出现的锈坑将会引发钢结构脆性破坏，对于钢结构耐久性产生严重的损害。

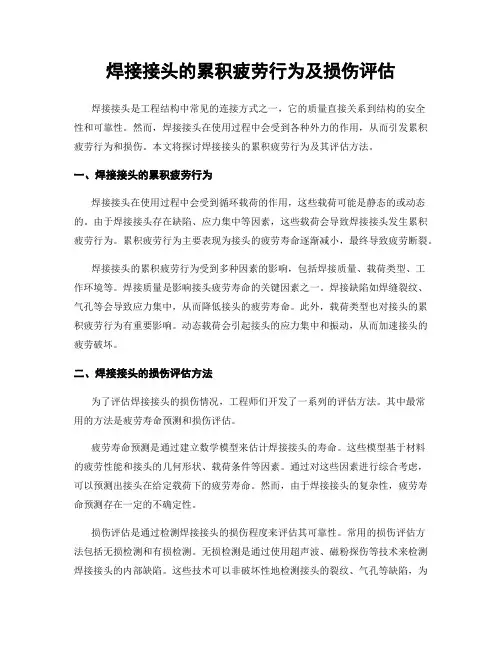

焊接接头的累积疲劳行为及损伤评估焊接接头是工程结构中常见的连接方式之一，它的质量直接关系到结构的安全性和可靠性。

然而，焊接接头在使用过程中会受到各种外力的作用，从而引发累积疲劳行为和损伤。

本文将探讨焊接接头的累积疲劳行为及其评估方法。

一、焊接接头的累积疲劳行为焊接接头在使用过程中会受到循环载荷的作用，这些载荷可能是静态的或动态的。

由于焊接接头存在缺陷、应力集中等因素，这些载荷会导致焊接接头发生累积疲劳行为。

累积疲劳行为主要表现为接头的疲劳寿命逐渐减小，最终导致疲劳断裂。

焊接接头的累积疲劳行为受到多种因素的影响，包括焊接质量、载荷类型、工作环境等。

焊接质量是影响接头疲劳寿命的关键因素之一。

焊接缺陷如焊缝裂纹、气孔等会导致应力集中，从而降低接头的疲劳寿命。

此外，载荷类型也对接头的累积疲劳行为有重要影响。

动态载荷会引起接头的应力集中和振动，从而加速接头的疲劳破坏。

二、焊接接头的损伤评估方法为了评估焊接接头的损伤情况，工程师们开发了一系列的评估方法。

其中最常用的方法是疲劳寿命预测和损伤评估。

疲劳寿命预测是通过建立数学模型来估计焊接接头的寿命。

这些模型基于材料的疲劳性能和接头的几何形状、载荷条件等因素。

通过对这些因素进行综合考虑，可以预测出接头在给定载荷下的疲劳寿命。

然而，由于焊接接头的复杂性，疲劳寿命预测存在一定的不确定性。

损伤评估是通过检测焊接接头的损伤程度来评估其可靠性。

常用的损伤评估方法包括无损检测和有损检测。

无损检测是通过使用超声波、磁粉探伤等技术来检测焊接接头的内部缺陷。

这些技术可以非破坏性地检测接头的裂纹、气孔等缺陷，为接头的损伤评估提供依据。

有损检测则是通过对焊接接头进行剖析、显微组织分析等手段来评估其损伤情况。

除了疲劳寿命预测和损伤评估，还有一些其他方法可以用于焊接接头的累积疲劳行为和损伤评估。

例如，有限元分析可以通过建立接头的数值模型来模拟接头的受力情况，从而预测接头的疲劳行为。

此外，实验测试也是评估接头损伤的重要手段，通过加载实验和疲劳试验可以获得接头的疲劳性能和损伤特征。
