焊接位置断裂原因分析

焊缝横向裂纹产生的原因和解决方法一、概述在工业生产中，焊接是一种常见的连接方法，它在机械制造、建筑工程、航空航天等领域都有广泛的应用。

然而，在焊接过程中，随之而来的焊接缺陷也是一个不容忽视的问题。

其中，焊缝横向裂纹是一种常见的缺陷，它不仅会影响焊接质量，还可能引发安全事故。

了解焊缝横向裂纹产生的原因和解决方法具有重要的意义。

二、焊缝横向裂纹的原因1. 焊接材料的选择不当在进行焊接时，选用的焊接材料可能会对焊接质量产生重要影响。

如果选择的焊接材料强度不足或者与母材的化学成分不匹配，就会导致焊接过程中出现应力集中，从而容易产生横向裂纹。

2. 焊接工艺参数不合理焊接工艺参数是影响焊接质量的重要因素之一。

如果焊接电流、电压、速度等参数设置不合理，就会造成焊接过程中的温度分布不均匀，从而引起焊缝横向裂纹的产生。

3. 材料表面不洁净焊接前需要对要焊接的材料表面进行清洁处理，以保证焊接质量。

如果没有进行彻底的清洁处理，就会导致焊接材料表面附着有杂质，这些杂质会影响焊接的质量，增加裂纹的产生可能性。

4. 焊接残余应力在焊接过程中，由于温度的变化和热量的不均匀分布，容易产生残余应力。

这些残余应力会导致焊接部位的局部变形，最终导致焊缝横向裂纹的产生。

5. 设计缺陷在一些情况下，焊接工件的设计本身存在缺陷，比如焊缝的设计不合理、板材的厚度悬殊等，都会增加焊缝横向裂纹的发生。

三、焊缝横向裂纹的解决方法1. 优化焊接材料的选择在进行焊接前，需对焊接材料进行严格的选择，确保其与母材的化学成分匹配，且具有足够的强度。

对于使用对焊材料的情况，需要对搭铁焊接材和母材的化学成分及性能进行检测。

2. 合理设置焊接工艺参数合理设置焊接工艺参数是避免焊缝横向裂纹产生的重要手段。

在进行焊接前，需要根据具体的情况合理地设置焊接电流、电压、速度等参数，确保温度的均匀分布和焊接的质量。

3. 加强材料表面清洁处理在进行焊接前，需要对焊接材料表面进行严格的清洁处理。

中压蒸汽管道焊缝断裂原因分析
a 失效法兰 b失效20G管
图1 失效件取样
测问题及时有效解决，保障城市轨道交通消防系统功能
为了保证城市轨道交通消防系统的功能可靠和运营
安全，就必须提高城市轨道交通消防设施检测的质量。

本文所述的消防检测过程中实际存在的问题，应引起有
a焊缝侧断口全貌 b管侧断口全貌
焊缝裂纹源断口形貌 d管裂纹源断口形貌
焊缝裂纹源对面断口形貌 f管裂纹源对面断口形貌
图2 断口宏观形貌
200X 500X 200X 500X （a）20G管母材区显微组织 （b）20G管热影响区显微组织
夹渣100X 层间未熔合100X 100X 500X （c）焊缝缺陷 （d）焊缝显微组织
100X 200X 100X 500X
（e）法兰热影响区显微组织 （f）法兰母材显微组织
图显微组织
100X 500X a管侧断口微观形貌
100X 500X b焊缝侧断口形貌
图4 断口微观形貌。

钢管氩弧焊焊缝出现裂纹是焊接过程中常见的问题，可能由多种因素引起。

以下是导致焊缝裂纹的一些原因及相应的解决办法：1. 材料匹配问题：如果焊接材料的选择与被焊接的钢管材质不匹配，可能会导致焊缝无法承受焊接后的应力拉伸或收缩，从而产生裂纹。

解决这个问题需要进行工艺评定，选择最合适的焊接材料。

2. 焊接工艺参数不当：电流过大或过小都可能导致焊缝裂纹。

电流过大时，热输出量大，应力大；电流过小时，熔深浅，受力小，容易产生裂纹。

解决办法是进行工艺评定，测试并确定最合理的焊接参数。

3. 操作技巧问题：操作收弧时如果没有掌握好，可能会导致收弧处产生气孔或裂纹。

为了避免这种情况，可以在收弧处多添加一些焊接材料，或者如果设备有电流缓降功能，可以设置电流缓慢降低。

4. 焊接应力和拘束力：焊接过程中由于热胀冷缩，自然会使焊接结构产生应力。

如果焊接结构本身存在拘束力和刚性，也可能导致焊缝开裂。

因此，需要正确分析出开裂的主要因素和次要因素，然后采取相应措施解决。

5. 焊缝清洁度：母材表面的清洁度不足也可能导致焊缝裂纹。

在焊接前，确保焊缝和母材表面清洁，无油污、锈蚀等杂质。

6. 预热和后热处理：适当的预热可以减少焊接应力，而后热处理可以消除焊接过程中产生的残余应力，两者都是防止焊缝裂纹的有效方法。

7. 焊接速度：过快或过慢的焊接速度都可能影响焊缝的成形质量，应根据实际情况调整焊接速度。

8. 多层焊接：在多层焊接中，如果层间温度控制不当，也可能导致焊缝裂纹。

应注意控制层间温度，避免过高或过低。

9. 焊接技术：焊工的技术水平也是一个重要因素，经验丰富的焊工能够更好地控制焊接过程，减少裂纹的产生。

10. 环境因素：环境温度、湿度等也可能影响焊接质量，应在适宜的环境中进行焊接作业。

总之，钢管氩弧焊焊缝裂纹是一个复杂的问题，需要综合考虑多种因素，并采取相应的预防和补救措施。

在实际操作中，应根据具体情况进行分析和处理，以确保焊接质量。

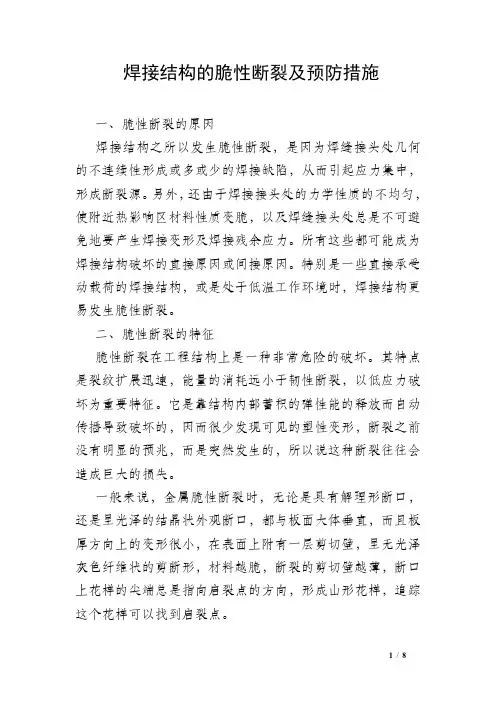

焊接结构的脆性断裂及预防措施一、脆性断裂的原因焊接结构之所以发生脆性断裂，是因为焊缝接头处几何的不连续性形成或多或少的焊接缺陷，从而引起应力集中，形成断裂源。

另外，还由于焊接接头处的力学性质的不均匀，使附近热影响区材料性质变脆，以及焊缝接头处总是不可避免地要产生焊接变形及焊接残余应力。

所有这些都可能成为焊接结构破坏的直接原因或间接原因。

特别是一些直接承受动载荷的焊接结构，或是处于低温工作环境时，焊接结构更易发生脆性断裂。

二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏。

其特点是裂纹扩展迅速，能量的消耗远小于韧性断裂，以低应力破坏为重要特征。

它是靠结构内部蓄积的弹性能的释放而自动传播导致破坏的，因而很少发现可见的塑性变形，断裂之前没有明显的预兆，而是突然发生的，所以说这种断裂往往会造成巨大的损失。

一般来说，金属脆性断裂时，无论是具有解理形断口，还是呈光泽的结晶状外观断口，都与板面大体垂直，而且板厚方向上的变形很小，在表面上附有一层剪切壁，呈无光泽灰色纤维状的剪断形，材料越脆，断裂的剪切壁越薄，断口上花样的尖端总是指向启裂点的方向，形成山形花样，追踪这个花样可以找到启裂点。

三、焊接结构防止脆性断裂的设计原则脆性断裂往往是瞬间完成的，其原因是构件中存在着焊接或冶金缺陷。

首先产生一小的裂纹，而后该裂纹以极快的速度扩展，部分或全部贯穿于结构中，造成脆性失效。

因此．防止焊接结构脆性破坏事故有效的设计方法是要使焊接结构最薄弱的部位具有抵抗脆性裂纹产生的能力。

同时，如果这些部位产生了脆性小裂纹时，其周围母材有将其迅速止住的能力。

在上述设计方法中，一般主要着眼点放在焊缝接头的抗脆性裂纹产生的能力上，以此作为设计的依据。

对于中低强度钢来说，由于残余应力的作用，焊缝接头处一旦产生脆性裂纹，通常向母材方向扩展，因此需要母材有一定的止裂性能。

这时，对于防止结构的脆性断裂是有意义的。

而对于高强度钢来说，裂纹的产生和扩展主要发生在焊缝中，这是因为由于母材强度的提高，接头中更易出现焊接缺陷，产生裂纹。

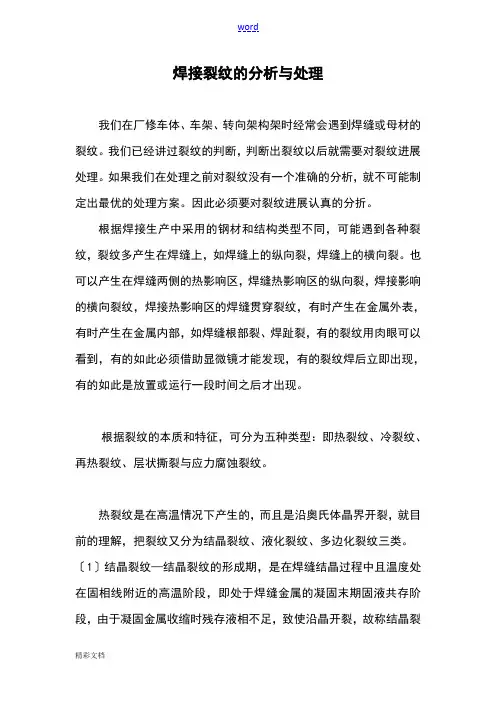

焊接裂纹的分析与处理我们在厂修车体、车架、转向架构架时经常会遇到焊缝或母材的裂纹。

我们已经讲过裂纹的判断，判断出裂纹以后就需要对裂纹进展处理。

如果我们在处理之前对裂纹没有一个准确的分析，就不可能制定出最优的处理方案。

因此必须要对裂纹进展认真的分折。

根据焊接生产中采用的钢材和结构类型不同，可能遇到各种裂纹，裂纹多产生在焊缝上，如焊缝上的纵向裂，焊缝上的横向裂。

也可以产生在焊缝两侧的热影响区，焊缝热影响区的纵向裂，焊接影响的横向裂纹，焊接热影响区的焊缝贯穿裂纹，有时产生在金属外表，有时产生在金属内部，如焊缝根部裂、焊趾裂，有的裂纹用肉眼可以看到，有的如此必须借助显微镜才能发现，有的裂纹焊后立即出现，有的如此是放置或运行一段时间之后才出现。

根据裂纹的本质和特征，可分为五种类型：即热裂纹、冷裂纹、再热裂纹、层状撕裂与应力腐蚀裂纹。

热裂纹是在高温情况下产生的，而且是沿奥氏体晶界开裂，就目前的理解，把裂纹又分为结晶裂纹、液化裂纹、多边化裂纹三类。

〔1〕结晶裂纹—结晶裂纹的形成期，是在焊缝结晶过程中且温度处在固相线附近的高温阶段，即处于焊缝金属的凝固末期固液共存阶段，由于凝固金属收缩时残存液相不足，致使沿晶开裂，故称结晶裂纹，由于这种裂纹是在焊缝金属凝固过程中产生的，所以也称为凝固裂纹。

结晶裂纹的特征：存在的部位主要在焊缝上，也有少量的在热影响区，最常见的是沿焊缝中心长度方向上开裂，即纵向裂，断口有较明显的氧化色，外表无光泽，也是结晶裂纹在高温下形成的一个特征。

〔2〕液化裂纹—焊接过程中，在焊接热循环峰值温度作用下，在多层焊缝的层间金属以与母材近缝区金属中，由于晶间层金属被重新熔化，在一定的收缩应力的作用下，沿奥氏体晶界产生的开裂，称为“液化裂纹〞也称“热撕裂〞。

液化裂的特征：①易产生在母材近缝区中紧靠熔合线的地方〔局部溶化区〕，或多层焊缝的层间金属中。

②裂纹的走向，在母材近缝区中，裂纹沿过热奥氏体晶间开展；在多层焊缝金属中，裂纹沿原始柱状晶界开展，裂纹的扩展方向，视应力的最大方向而定，可以是横向或纵向；并在多层焊焊缝金属中，液化裂纹可以贯穿层间；在近缝区中的液化裂纹可以穿越熔合线进入焊缝金属中。

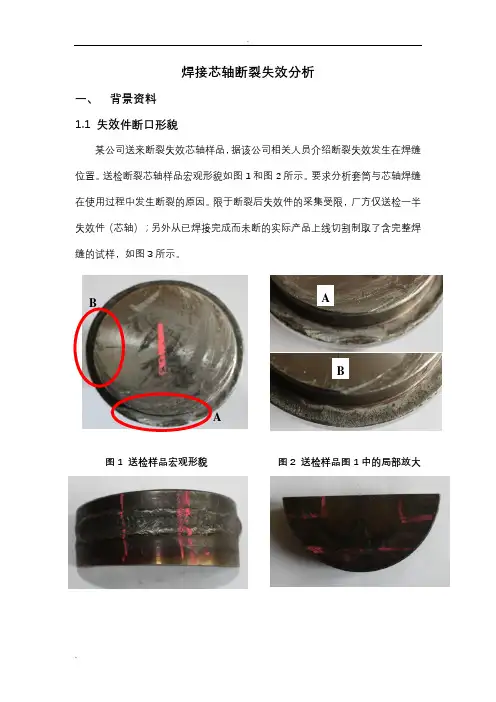

焊接芯轴断裂失效分析一、背景资料1.1 失效件断口形貌某公司送来断裂失效芯轴样品，据该公司相关人员介绍断裂失效发生在焊缝位置。

送检断裂芯轴样品宏观形貌如图1和图2所示。

要求分析套筒与芯轴焊缝在使用过程中发生断裂的原因。

限于断裂后失效件的采集受限，厂方仅送检一半失效件（芯轴）；另外从已焊接完成而未断的实际产品上线切割制取了含完整焊缝的试样，如图3所示。

图1 送检样品宏观形貌图2 送检样品图1中的局部放大ABAB（a）焊缝正面（b）含完整焊缝试样的侧面图3 含完整焊缝的试样1.2 失效件成分及性能套筒材料为27SiMn钢，芯轴材料为20#钢，其化学成分以及力学性能由该公司提供，具体数值见下表。

表1 27SiMn钢的化学成分（质量分数）（%）试验项目 C Mn Si S P Cr Ni Cu保证值0.24~0.321.1~1.41.1~1.4≤0.035≤0.035≤0.25 ≤0.30 ≤0.25 表2 27SiMn钢的力学性能试验项目σb（MPa）σs（MPa）A（%）Z一般值980 835 40 12表3 20#钢化学成分（质量分数）（%）试验项目 C Mn Si S P Cr Ni Cu保证值0.17~0.240.35~0.650.17~0.37≤0.035≤0.035≤0.25 ≤0.25 ≤0.25 表4 20#钢的力学性能试验项目σb（MPa）σs（MPa）A（%）Z一般值370-520 215 27 241.3 失效件的结构套筒与芯轴的焊接结构如图所示，坡口形式见图。

焊接采用Φ1.2焊丝JM-58，焊接时适宜的焊接参数为I=235~300A，U=28~32V，Q=15~20L/min。

图4 芯轴套筒焊接结构形式剖面图二、断裂失效分析的思路[1]1.现场基本情况调查，调查了解断裂失效件的有关情况和使用历史情况。

2.失效分析的初步判断，根据失效件的使用情况、工作环境、宏观特征等进行初步的判断，为后续的实验分析做准备。

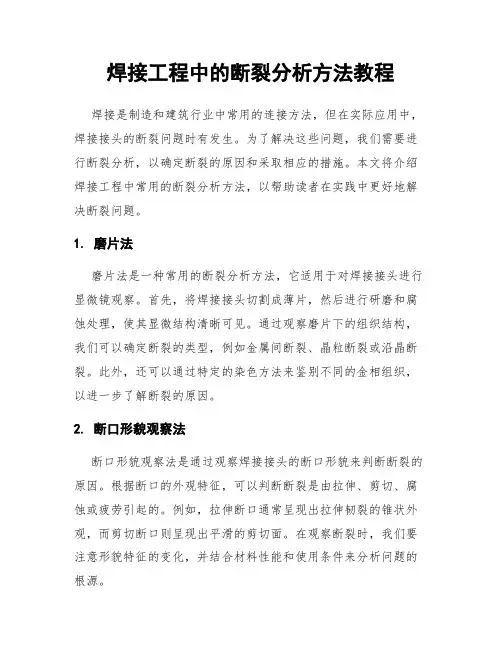

焊接工程中的断裂分析方法教程焊接是制造和建筑行业中常用的连接方法，但在实际应用中，焊接接头的断裂问题时有发生。

为了解决这些问题，我们需要进行断裂分析，以确定断裂的原因和采取相应的措施。

本文将介绍焊接工程中常用的断裂分析方法，以帮助读者在实践中更好地解决断裂问题。

1. 磨片法磨片法是一种常用的断裂分析方法，它适用于对焊接接头进行显微镜观察。

首先，将焊接接头切割成薄片，然后进行研磨和腐蚀处理，使其显微结构清晰可见。

通过观察磨片下的组织结构，我们可以确定断裂的类型，例如金属间断裂、晶粒断裂或沿晶断裂。

此外，还可以通过特定的染色方法来鉴别不同的金相组织，以进一步了解断裂的原因。

2. 断口形貌观察法断口形貌观察法是通过观察焊接接头的断口形貌来判断断裂的原因。

根据断口的外观特征，可以判断断裂是由拉伸、剪切、腐蚀或疲劳引起的。

例如，拉伸断口通常呈现出拉伸韧裂的锥状外观，而剪切断口则呈现出平滑的剪切面。

在观察断裂时，我们要注意形貌特征的变化，并结合材料性能和使用条件来分析问题的根源。

3. 化学成分分析法化学成分分析法可以帮助我们了解焊接材料本身的质量和组成。

通过对焊接接头的化学成分进行分析，我们可以确定焊缝中是否存在组织非均匀或杂质过多的问题。

该方法通常使用光学光谱分析仪或电子探针进行，可以得出详细的元素含量和分布情况。

通过对比焊接材料的化学成分和标准要求，我们可以判断焊接质量是否合格，并确定问题的根源。

4. 数字图像处理法数字图像处理法是近年来发展起来的一种断裂分析方法。

它利用计算机技术对焊接接头的显微图像进行处理和分析，从而提取出有用的信息。

例如，可以通过图像处理技术测量焊缝的尺寸、形状和缺陷分布情况。

此外，还可以利用图像比对技术来检测焊接接头的变形和裂纹，以及确定焊接质量是否合格。

数字图像处理法具有高效、准确和自动化的特点，广泛应用于断裂分析领域。

5. 应力分析方法应力分析方法是一种通过测量和计算焊接接头的应力分布情况来判断断裂原因的方法。

焊接容易疲劳断裂分析悬臂梁焊接件从底部断裂，从外观看，断裂位于底板的中间位置，靠近焊缝，断口呈纤维状，暗灰色，没有塑性变形，属于脆性断裂。

初步分析1、从零件结构看，断裂位置位于零件的几何受力中心，此处受到的力矩最大，容易产生开裂。

2、断裂位置靠近焊缝，属于过热区（宽度约1～3mm）；焊接时，它的温度在固相线至1100℃之间，该区域内奥氏体晶粒严重长大，冷却后得到晶粒粗大的过热组织，塑性和韧度明显下降，容易产生开裂。

3、零件在使用过程中，长期受到变化的外力作用，容易产生疲劳断裂。

<1>疲劳断裂是指金属件在变动应力和应变长期作用下，由于累积损伤而引起的断裂。

<2>疲劳断裂起源于引起应力集中的微裂纹，并沿特定的晶面扩展、劈开，最终形成宏观上的裂纹。

这些特定的晶面称为解理面。

<3>Q235属于金属，微观上，晶胞与晶胞之间都会有，间距较大、键结合较弱而易于开裂的低指数面（解理面）。

<4>当外力作用下，晶粒内的位错沿滑移面运动，滑移面不平行时，在交叉位置会形成位错塞积，造成应力集中，如不能通过其他方式松弛，就会在易于开裂的低指数面形成初裂纹。

<5>初裂纹很容易在晶粒内部扩展至晶界，造成晶界附近产生很大的应力集中，使相邻晶粒形成新的裂纹源。

<6>当应力足够大的时候，裂纹突破晶界的阻碍，迅速扩展，形成宏观上的金属裂纹。

<7>当合金（Q235也属于合金，铁碳合金）沿晶界析出连续或不连续的脆性相时，或者是当偏析或杂质弱化晶界时，裂纹可能沿晶界扩展，造成沿晶界断裂。

<8>疲劳断裂，断裂前既无宏观塑性变形，又没有其他征兆，并且一断裂后，裂纹扩展迅速，造成整体断裂或很大的裂口。

焊点热疲劳裂纹产生机理概述说明以及解释1. 引言1.1 概述焊接是一种常用的金属连接工艺，广泛应用于各个行业中。

然而，焊点热疲劳裂纹是焊接过程中普遍存在的问题之一。

它不仅会降低焊接结构的强度和耐久性，还可能引起断裂事故，对设备和人员安全造成威胁。

1.2 文章结构本文主要从机理、概述说明和解释等方面对焊点热疲劳裂纹产生进行阐述。

具体内容按如下结构展开：第二部分将详细介绍焊点热疲劳裂纹产生的机理。

包括焊接过程中的温度变化和应力分布，以及焊接材料的物理性质对热疲劳裂纹产生的影响以及微观组织变化引起的裂纹形成机制。

第三部分将概述说明焊点热疲劳裂纹的特征与形态，并对影响焊点热疲劳裂纹生成的因素进行探讨。

同时，通过实例分析典型应用领域中的焊点热疲劳裂纹，为读者提供更直观的参考。

第四部分将解释焊点热疲劳裂纹产生的机理。

主要包括塑性变形引起的应力集中效应和开裂倾向增加机制、温度梯度引起的残余应力和组织变化导致裂纹生成机制，以及焊接工艺参数对热疲劳裂纹形成的影响机制等内容。

最后，第五部分将总结对焊点热疲劳裂纹产生机理的综合认识，并给出在焊接过程中预防和控制焊点热疲劳裂纹的具体措施建议。

同时，提出未来的研究方向，以推动相关领域的进一步发展。

1.3 目的本文旨在深入了解焊点热疲劳裂纹产生机理，并对其进行全面概述和详细解释。

通过对该问题的深入分析，期望能够提高人们对焊接过程中焊点热疲劳裂纹问题的认识，为预防和控制该问题提供科学依据，并促使相关领域在未来的研究中取得新的突破。

2. 焊点热疲劳裂纹产生机理:2.1 焊接过程中的温度变化和应力分布:在焊接过程中，焊点受到了高温冷却循环的作用影响。

当焊点在短时间内被加热到高温，并随后迅速冷却时，会产生温度梯度，从而引起焊点内部的热应力。

这种温度变化和应力分布是导致焊点热疲劳裂纹产生的主要原因之一。

2.2 焊接材料的物理性质对热疲劳裂纹产生的影响:不同材料具有不同的物理性质，如热导率、膨胀系数和导热系数等。

T23钢焊接裂纹原因分析摘要：本文针对超超临界火电机组锅炉水冷壁专用T23钢多次发生焊缝开裂造成机组泄漏停机的质量问题进行了研究分析，从T23钢母材化学成分、焊接性能特点、工程实践应用焊缝开裂的部位、焊缝所属部件的结构拘束度和多次焊接热循环产生的焊缝组织变化和焊接残余应力等影响因素，分析总结了T23钢实际应用存在的焊接性差异。

关键词：T23；裂纹；焊接工艺。

0.序言超超临界（USC）火力发电机组运行参数高达31MPa/620℃，锅炉水冷壁的运行压力和温度都有明显的提高，出口端的汽水温度高达475℃，在机组投入运行初期，管壁温度达到497℃，长期运行后由于管壁形成垢层，管壁温度可升至513℃，而热负荷最高区域的管子壁温和接近出口部位的管壁温度可达520℃，瞬间最高温度可达540℃。

因此，在超超临界火电机组中的锅炉水冷壁需要采用合金含量更高，热强性更好的材料。

锅炉水冷壁大多是膜式壁，为提高换热效率，需增大受热面积，就必须减小管径，这样就使水冷壁成为更大更薄的结构。

如果仍采用传统的铁素体-贝氏体耐热钢，如SA213-T12和SA213-T22，需要进行焊后热处理。

对这样大而薄的平面构件实施热处理，不仅难度大，而且构件在受热后极易产生波浪变形，在现场是极难矫正的。

因此，从工艺要求出发，需要采用焊接后不需要热处理的耐热钢材来制作。

T23钢是针对超超临界（USC）锅炉水冷壁的结构特点而研制出来的材料，不仅在550~570℃下具有足够的蠕变断裂强度，而且它是一种焊前不用预热、焊后不需要热处理的焊接性良好的耐热钢材料。

1 T23钢的化学成分和高温性能T23钢是在T22钢的基础上，通过降低碳含量，添加W加强固溶强化，添加V、Nb、B起着微合金化和弥散析出强化作用而获得的材料。

T23钢与我国20世纪60年代开发的钢研102（12Cr2MoWVTiB）有着近似的合金系统和含量，它是在T22（2.25Cr-Mo）钢的基础上加入钨，减少了钼，把碳含量降低到了0.04%~0.10%，再添加少量的钒、铌、氮和硼等微合金化元素，而且对硫、磷等杂质含量严格地限制和降低，经过相应的成材加工和热处理，综合性能良好，能够满足制作超超临界（USC）锅炉水冷壁要求。

碳钢焊接裂纹产生的原因及预防措施【摘要】碳钢焊接裂纹是焊接过程中常见的缺陷，可能会导致焊接件的破裂和失效。

产生裂纹的原因主要包括焊接工艺参数不合理、材料质量不合格、焊接过程中的应力集中以及焊接环境不良等。

为了预防碳钢焊接裂纹的发生，可以通过优化焊接工艺参数、选择合格的材料、减少焊接过程中的应力集中以及改善焊接环境等方式进行操作。

通过这些预防措施的实施，可以有效地降低碳钢焊接裂纹的风险，提高焊接质量和可靠性。

要避免碳钢焊接裂纹的产生，关键在于合理选择和控制焊接参数，确保焊接过程中的质量和稳定性。

【关键词】碳钢、焊接裂纹、原因、预防措施、工艺参数、材料质量、应力集中、焊接环境、优化、选择、减少、改善、总结1. 引言1.1 背景介绍碳钢是一种常见的金属材料，广泛应用于工程结构、船舶制造、汽车制造等领域。

在生产制造过程中，碳钢通常需要进行焊接工艺来连接和加工。

碳钢焊接中往往会出现裂纹的问题，严重影响焊接接头的质量和使用寿命。

碳钢焊接裂纹的产生与多种因素有关，包括焊接工艺参数的不合理设定、材料质量的不合格、焊接过程中的应力集中以及焊接环境不良等。

这些因素在一定程度上会导致碳钢焊接接头出现裂纹的情况，影响其使用性能。

为了有效预防碳钢焊接裂纹的产生，采取一系列的预防措施是至关重要的。

优化焊接工艺参数、选择合格的材料、减少焊接过程中的应力集中、改善焊接环境等措施可以有效地降低碳钢焊接裂纹的发生率，提高焊接接头的质量和可靠性。

在本文中，将对碳钢焊接裂纹产生的原因及预防措施进行详细阐述和分析，希望能够为相关领域的工程技术人员提供参考和帮助。

2. 正文2.1 碳钢焊接裂纹产生的原因碳钢焊接裂纹是在碳钢焊接过程中经常出现的问题，其产生的原因可以从多个方面进行分析。

焊接工艺参数不合理是导致碳钢焊接裂纹产生的主要原因之一。

焊接电流过大或过小、焊接速度过快或过慢等都会导致焊接过程中产生过大的应力，从而引起裂纹的产生。

材料质量不合格也是碳钢焊接裂纹产生的重要原因之一。

钢筋焊接断裂位置描述钢筋焊接是建筑工程中常见的连接方式之一，它能够提供稳固的结构支撑。

然而，在使用过程中，我们也会经常遇到钢筋焊接断裂的问题。

钢筋焊接断裂位置的描述对于分析断裂原因、制定修复方案以及预防类似问题的发生至关重要。

钢筋焊接断裂位置通常可以分为以下几种情况：1. 焊点断裂：焊点是将钢筋连接在一起的关键部分，焊点断裂会导致连接部位失效。

焊点断裂常见于焊接质量不合格、焊接工艺不当、焊接材料选择错误等情况下。

这种断裂位置通常在焊点周围，可以通过观察焊接接头的表面形态和焊道的质量来判断是否存在焊点断裂。

2. 钢筋表面断裂：钢筋表面断裂是指钢筋在焊接过程中，出现断裂现象。

这种断裂位置通常在焊接接头附近，可以通过观察钢筋表面是否有明显的断裂痕迹来判断。

钢筋表面断裂常见于焊接时钢筋受到较大的拉力或弯曲力，超过了其承受范围。

3. 钢筋内部断裂：钢筋内部断裂是指钢筋在焊接过程中，由于焊接质量不合格或焊接时施加的力过大，导致钢筋内部出现断裂。

这种断裂位置通常无法直接观察到，需要通过其他手段进行检测。

钢筋内部断裂可能会对结构的承载能力产生较大的影响，需要及时进行修复或更换。

4. 焊接接头周围断裂：焊接接头周围断裂是指焊接接头附近的钢筋出现断裂现象。

这种断裂位置通常是由于焊接接头的设计或制作不合理导致的。

焊接接头周围断裂可能会引起结构的不稳定或失效，需要对焊接接头的设计和制作进行改进。

钢筋焊接断裂位置的描述对于分析断裂原因、制定修复方案以及预防类似问题的发生非常重要。

通过准确描述断裂位置，可以帮助工程师和技术人员更好地理解问题所在，并采取相应的措施进行修复和预防。

同时，对于焊接工艺和材料的选择也提出了更高的要求，以确保焊接接头的质量和可靠性。

钢筋焊接断裂位置的描述是解决问题的第一步，它对于分析问题原因、制定修复方案和预防类似问题的发生具有重要意义。

在进行描述时，需要准确、清晰地表达断裂位置，以便于工程师和技术人员能够更好地理解问题，并采取相应的措施进行解决。

钢筋焊接断裂位置描述钢筋焊接断裂位置是指在钢筋焊接过程中出现断裂的具体位置。

钢筋焊接是建筑工程中常见的一种连接方式，用于将钢筋连接成整体结构，提高其承载能力和稳定性。

然而，在焊接过程中，由于焊接质量不合格、焊接工艺不当等原因，钢筋会出现断裂现象，引发安全隐患。

因此，准确了解钢筋焊接断裂位置对于确保结构安全至关重要。

钢筋焊接断裂位置主要分为焊缝断裂和焊接接头处断裂两种情况。

焊缝断裂是指焊接过程中焊缝发生断裂。

焊缝是将钢筋连接起来的主要部分，其断裂可能导致整个焊接结构失去支撑能力。

焊缝断裂的原因主要有焊接材料质量不合格、焊接参数设置不当、焊接温度过高或过低等。

例如，焊接材料的强度不足或焊接温度过高可能导致焊缝出现裂纹，最终导致断裂。

钢筋焊接过程中应严格按照规范要求选择焊接材料、合理设置焊接参数，避免焊缝断裂的发生。

焊接接头处断裂是指焊接接头处发生断裂。

焊接接头是连接不同部位钢筋的重要部分，其断裂可能导致整个焊接结构的破坏。

焊接接头处断裂的原因主要有焊接接头设计不合理、焊接接头处存在缺陷等。

例如，焊接接头的设计不符合规范要求，未能充分考虑结构的受力特点，容易导致焊接接头处集中应力过大，从而引发断裂。

钢筋焊接过程中应根据具体结构要求合理设计焊接接头，并确保焊接接头处无缺陷，避免断裂的发生。

为了减少钢筋焊接断裂的风险，需采取以下措施：1. 严格按照规范要求进行钢筋焊接，确保焊接质量符合标准。

2. 选择合适的焊接材料，确保其强度和韧性满足设计要求。

3. 合理设置焊接参数，避免焊接温度过高或过低。

4. 定期检测焊接结构，发现问题及时修复或更换。

5. 加强焊接工人的培训，提高其焊接技术水平和质量意识。

钢筋焊接断裂位置是钢筋焊接中需要重点关注的问题。

通过合理的焊接工艺和严格的质量控制，可以有效降低钢筋焊接断裂的风险，确保结构的安全可靠。

同时，在施工过程中也需加强监督和检测，及时发现和解决潜在问题，确保工程质量和人员安全。
