电能质量的提高与谐波治理

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统质量的一个不容忽视的因素。

谐波不仅会导致电力设备的损坏，还会增加电能损耗，降低电力系统的可靠性。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有十分重要的意义。

一、谐波的产生要理解谐波，首先需要了解它的产生原因。

谐波主要来源于电力系统中的非线性负载。

常见的非线性负载包括各种电力电子设备，如变频器、整流器、逆变器等，以及电弧炉、荧光灯等。

以变频器为例，它通过对电源进行快速的通断控制来实现对电机转速的调节。

在这个过程中，电流和电压的波形不再是标准的正弦波，而是包含了各种频率的谐波成分。

整流器在将交流电转换为直流电的过程中，由于其工作特性，也会产生谐波。

同样，电弧炉在工作时，电弧的不稳定燃烧会导致电流的剧烈变化，从而产生谐波。

二、谐波的危害谐波的存在给电力系统带来了诸多危害。

对电力设备而言，谐波会使变压器、电动机等设备产生额外的损耗，导致设备发热增加，缩短使用寿命。

对于电容器来说，谐波电流可能会使其过载甚至损坏。

在电能质量方面，谐波会导致电压和电流波形的畸变，使电能质量下降，影响用电设备的正常运行。

例如，对于计算机等精密电子设备，谐波可能会引起数据丢失、误操作等问题。

此外，谐波还会增加电力系统的无功功率，降低功率因数，从而增加线路损耗和电能浪费。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析。

目前，常用的谐波分析方法主要有傅里叶变换、小波变换和瞬时无功功率理论等。

傅里叶变换是谐波分析中最常用的方法之一。

它可以将一个复杂的周期性信号分解为不同频率的正弦波分量，从而得到各次谐波的幅值和相位信息。

然而，傅里叶变换在处理非平稳信号时存在一定的局限性。

小波变换则能够很好地处理非平稳信号，它通过对信号进行多尺度分析，可以更准确地捕捉到信号在不同时间和频率上的特征。

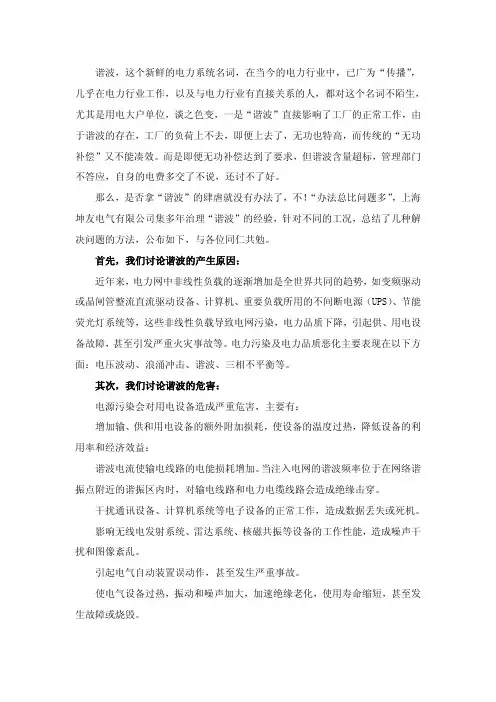

谐波，这个新鲜的电力系统名词，在当今的电力行业中，已广为“传播”，几乎在电力行业工作，以及与电力行业有直接关系的人，都对这个名词不陌生，尤其是用电大户单位，谈之色变，一是“谐波”直接影响了工厂的正常工作，由于谐波的存在，工厂的负荷上不去，即便上去了，无功也特高，而传统的“无功补偿”又不能凑效。

而是即便无功补偿达到了要求，但谐波含量超标，管理部门不答应，自身的电费多交了不说，还讨不了好。

那么，是否拿“谐波”的肆虐就没有办法了，不！“办法总比问题多”，上海坤友电气有限公司集多年治理“谐波”的经验，针对不同的工况，总结了几种解决问题的方法，公布如下，与各位同仁共勉。

首先，我们讨论谐波的产生原因：近年来，电力网中非线性负载的逐渐增加是全世界共同的趋势，如变频驱动或晶闸管整流直流驱动设备、计算机、重要负载所用的不间断电源（UPS）、节能荧光灯系统等，这些非线性负载导致电网污染，电力品质下降，引起供、用电设备故障，甚至引发严重火灾事故等。

电力污染及电力品质恶化主要表现在以下方面：电压波动、浪涌冲击、谐波、三相不平衡等。

其次，我们讨论谐波的危害：电源污染会对用电设备造成严重危害，主要有：增加输、供和用电设备的额外附加损耗，使设备的温度过热，降低设备的利用率和经济效益：谐波电流使输电线路的电能损耗增加。

当注入电网的谐波频率位于在网络谐振点附近的谐振区内时，对输电线路和电力电缆线路会造成绝缘击穿。

干扰通讯设备、计算机系统等电子设备的正常工作，造成数据丢失或死机。

影响无线电发射系统、雷达系统、核磁共振等设备的工作性能，造成噪声干扰和图像紊乱。

引起电气自动装置误动作，甚至发生严重事故。

使电气设备过热，振动和噪声加大，加速绝缘老化，使用寿命缩短，甚至发生故障或烧毁。

造成灯光亮度的波动（闪变），影响工作效益。

导致供电系统功率损耗增加。

谐波与电力系统中基波叠加，造成波形的畸变，畸变的程度取决于谐波电流的频率和幅值。

非线性负载产生陡峭的脉冲型电流，而不是平滑的正弦波电流，这种脉冲中的谐波电流引起电网电压畸变，形成谐波分量，进而导致与电网相联的其它负载产生更多的谐波电流。

应 加 热设 备 、晶 闸 管温 控 加 热 设备 、焊 接 设 备 、 电弧 炉 、电 力机 车 、不 间 断 电源 、计 算机 、充 电器 、音 像 设 备 、变频 空
调 、晶 闸 管调 光设 备 、电 子节 能灯 等 。 而且 ，随 着 工 业技 术
０ｉ
ｉ
的发 展 ，不 断有 新 的 电 力 电子 装 置 和 其他 非 线 性 负 荷 或 畸变 负荷 接 八 电 网 ，导 致 电 网谐 波 水 平 逐 年 升高 。谐 波 已成 为 一
介绍。
８ ）谐 波 会 改 变 保 护 继 电 器 的 动 作 特 性 ，引 起 继 电保 护 设 施 的 误动 作 ，造 成 继 电保 护 等 自 动装 置 工作 紊 乱 ，导致 意
外断电 ；

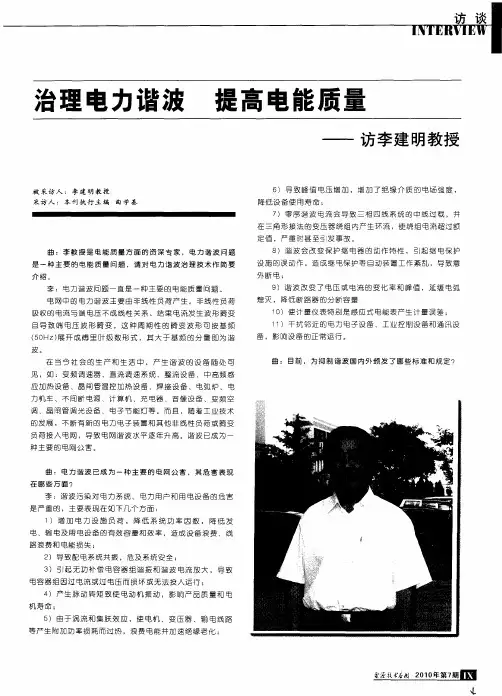

李 ：电力 谐 波 问题 一 直 是 一种 主 要 的 电 能质 量 问题 。 电 网 中的 电力 谐波 主 要 由 非 线 性 负 荷产 生 。非 线 性负 荷 吸 收的 电 流 与端 电压 不 成线 性 关 系 ，结 果 电流 发 生 波 形畸 变 且 导 致 端 电压 波 形 畸 变 。这 种 周 期 性 的 畸 变 波 形 可 按 基 频 （ ０ ） 开 成 傅 里 叶级 数 形 式 ，其 大 于 基 频 的 分 量 即 为 谐 ５ Ｈｚ 展
波。
９ ）谐 波 改 变 了 电压 或 电流 的 变 化 率和 峰值 ，延 缓 电弧 熄 灭 ，降低 断 路器 的分 断容 量 １ ）使 计 量仪 表 特 别是 感应 式 电 能表 产 生 计 量误 差 ； ０ １ ）干 扰 邻 近 的 电力 电 子设 备 、工业 控 制 设 备和 通 讯 设 １
５ 由于 涡流 和集 肤 效 应 ，使 电 机 、变 压 器 、输 电线 路 ）

谐波治理的基本方法和措施概述及解释说明1. 引言1.1 概述谐波是指在电力系统或其他电气设备中频率为基波频率的整数倍的波动。

谐波问题已经成为现代电力系统和工业生产中普遍存在的一个难题，它会导致电能质量下降、设备寿命缩短、甚至引发系统故障等负面影响。

因此，探索谐波治理的基本方法和措施对于确保电网稳定运行和提高供电可靠性至关重要。

1.2 文章结构本文旨在对谐波治理的基本方法和措施进行概述并进行解释说明。

首先，在第2节中，我们将介绍谐波治理的概念及其基本方法。

然后，在第3节中，将详细讨论谐波治理方法的具体实施步骤，以帮助读者全面了解如何进行谐波治理。

接下来，在第4节中，我们将通过分析实例和进行案例研究来进一步加深对谐波治理的认识。

最后，在第5节中，我们将总结文章并展望未来谐波治理发展的趋势与挑战。

1.3 目的文章旨在向读者介绍谐波治理的基本方法和措施，并详细说明实施这些方法和措施的具体步骤。

通过对谐波问题的深入解析和案例研究，希望能提供给读者一些实用的指导和经验，以便在实际工程中有效地解决谐波问题。

此外，文章还将展望未来谐波治理发展的趋势，并指出可能面临的挑战，旨在激发学术界和工程界进一步研究与探索谐波治理领域。

2. 谐波治理的基本方法和措施2.1 谐波治理概述谐波是指电力系统中频率为基波频率整数倍的非线性电流或电压成分。

过多的谐波对电力设备和系统会造成损坏，因此需要采取一系列方法来进行谐波治理。

本节将介绍谐波治理的基本方法和措施。

2.2 方法一：滤波器应用滤波器是最常见也是最有效的谐波治理方法之一。

滤波器可以选择性地通过或阻挡特定频率的谐波成分，从而达到谐波抑制的效果。

常见的滤波器包括被动滤波器和主动滤波器。

被动滤波器是一种简单且经济实用的滤除谐波单元的方法。

它通常由电感、电容和电阻组成，并与系统并联或串联连接。

被动滤波器具有固定衰减特性，在设计时需要根据不同情况选择合适的参数。

主动滤波器则利用控制技术实现对特定频率的反相干扰信号，以达到抵消谐振效应的目标。
