电力系统中谐波分析与治理

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统质量的一个不容忽视的因素。

谐波不仅会导致电力设备的损坏，还会增加电能损耗，降低电力系统的可靠性。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有十分重要的意义。

一、谐波的产生要理解谐波，首先需要了解它的产生原因。

谐波主要来源于电力系统中的非线性负载。

常见的非线性负载包括各种电力电子设备，如变频器、整流器、逆变器等，以及电弧炉、荧光灯等。

以变频器为例，它通过对电源进行快速的通断控制来实现对电机转速的调节。

在这个过程中，电流和电压的波形不再是标准的正弦波，而是包含了各种频率的谐波成分。

整流器在将交流电转换为直流电的过程中，由于其工作特性，也会产生谐波。

同样，电弧炉在工作时，电弧的不稳定燃烧会导致电流的剧烈变化，从而产生谐波。

二、谐波的危害谐波的存在给电力系统带来了诸多危害。

对电力设备而言，谐波会使变压器、电动机等设备产生额外的损耗，导致设备发热增加，缩短使用寿命。

对于电容器来说，谐波电流可能会使其过载甚至损坏。

在电能质量方面，谐波会导致电压和电流波形的畸变，使电能质量下降，影响用电设备的正常运行。

例如，对于计算机等精密电子设备，谐波可能会引起数据丢失、误操作等问题。

此外，谐波还会增加电力系统的无功功率，降低功率因数，从而增加线路损耗和电能浪费。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析。

目前，常用的谐波分析方法主要有傅里叶变换、小波变换和瞬时无功功率理论等。

傅里叶变换是谐波分析中最常用的方法之一。

它可以将一个复杂的周期性信号分解为不同频率的正弦波分量，从而得到各次谐波的幅值和相位信息。

然而，傅里叶变换在处理非平稳信号时存在一定的局限性。

小波变换则能够很好地处理非平稳信号，它通过对信号进行多尺度分析，可以更准确地捕捉到信号在不同时间和频率上的特征。

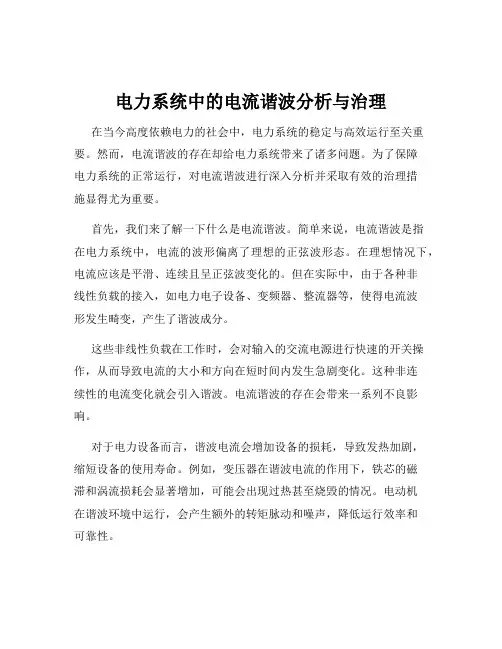

电力系统中的电流谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定与高效运行至关重要。

然而，电流谐波的存在却给电力系统带来了诸多问题。

为了保障电力系统的正常运行，对电流谐波进行深入分析并采取有效的治理措施显得尤为重要。

首先，我们来了解一下什么是电流谐波。

简单来说，电流谐波是指在电力系统中，电流的波形偏离了理想的正弦波形态。

在理想情况下，电流应该是平滑、连续且呈正弦波变化的。

但在实际中，由于各种非线性负载的接入，如电力电子设备、变频器、整流器等，使得电流波形发生畸变，产生了谐波成分。

这些非线性负载在工作时，会对输入的交流电源进行快速的开关操作，从而导致电流的大小和方向在短时间内发生急剧变化。

这种非连续性的电流变化就会引入谐波。

电流谐波的存在会带来一系列不良影响。

对于电力设备而言，谐波电流会增加设备的损耗，导致发热加剧，缩短设备的使用寿命。

例如，变压器在谐波电流的作用下，铁芯的磁滞和涡流损耗会显著增加，可能会出现过热甚至烧毁的情况。

电动机在谐波环境中运行，会产生额外的转矩脉动和噪声，降低运行效率和可靠性。

在电力传输方面，谐波电流会导致线路的附加损耗增加，降低输电效率。

同时，谐波还可能引起电力系统的谐振现象，使得电压和电流大幅升高，严重威胁到电力系统的安全稳定运行。

此外，电流谐波还会对电能质量产生负面影响，干扰精密仪器和设备的正常工作，造成测量误差、控制失误等问题。

对于一些对电能质量要求较高的场所，如医院、科研实验室等，谐波的存在可能会带来严重的后果。

那么，如何对电流谐波进行分析呢？常用的方法包括傅里叶变换、快速傅里叶变换（FFT）等。

通过这些分析方法，可以将复杂的电流波形分解为不同频率的谐波成分，并计算出各次谐波的幅值和相位。

在实际的电力系统中，通常会使用专业的电能质量监测设备来采集电流和电压数据，然后通过软件进行分析，以获取谐波的相关信息。

这些监测设备能够实时监测电力系统中的谐波情况，并提供详细的报告和数据分析，帮助工程师和技术人员了解谐波的来源和影响程度。

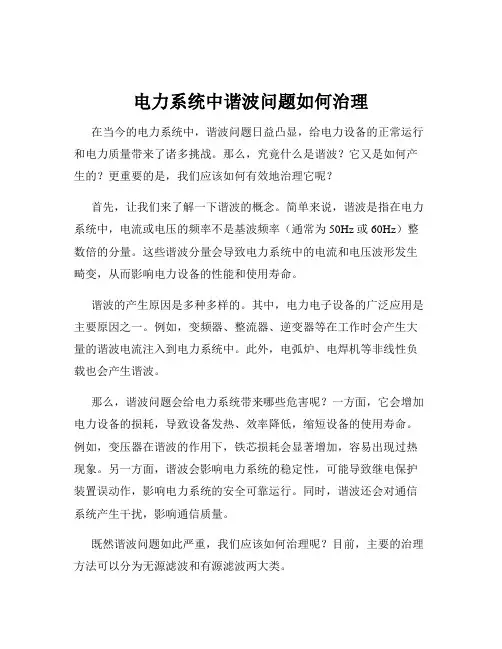

电力系统中谐波问题如何治理在当今的电力系统中，谐波问题日益凸显，给电力设备的正常运行和电力质量带来了诸多挑战。

那么，究竟什么是谐波？它又是如何产生的？更重要的是，我们应该如何有效地治理它呢？首先，让我们来了解一下谐波的概念。

简单来说，谐波是指在电力系统中，电流或电压的频率不是基波频率（通常为 50Hz 或 60Hz）整数倍的分量。

这些谐波分量会导致电力系统中的电流和电压波形发生畸变，从而影响电力设备的性能和使用寿命。

谐波的产生原因是多种多样的。

其中，电力电子设备的广泛应用是主要原因之一。

例如，变频器、整流器、逆变器等在工作时会产生大量的谐波电流注入到电力系统中。

此外，电弧炉、电焊机等非线性负载也会产生谐波。

那么，谐波问题会给电力系统带来哪些危害呢？一方面，它会增加电力设备的损耗，导致设备发热、效率降低，缩短设备的使用寿命。

例如，变压器在谐波的作用下，铁芯损耗会显著增加，容易出现过热现象。

另一方面，谐波会影响电力系统的稳定性，可能导致继电保护装置误动作，影响电力系统的安全可靠运行。

同时，谐波还会对通信系统产生干扰，影响通信质量。

既然谐波问题如此严重，我们应该如何治理呢？目前，主要的治理方法可以分为无源滤波和有源滤波两大类。

无源滤波是一种传统的谐波治理方法，它通过电感、电容等无源元件组成滤波器，对特定频率的谐波进行滤波。

无源滤波器结构简单、成本较低，但存在一些局限性。

例如，它的滤波效果容易受到系统参数变化的影响，而且只能对固定频率的谐波进行有效滤波。

有源滤波则是一种较为先进的谐波治理技术。

它通过实时检测电力系统中的谐波电流，并产生与之大小相等、方向相反的补偿电流注入到系统中，从而实现谐波的动态补偿。

有源滤波器具有响应速度快、滤波效果好、能够适应系统参数变化等优点，但成本相对较高。

除了滤波技术，改善电力系统的设计和运行管理也是治理谐波的重要措施。

在电力系统规划和设计阶段，应合理选择电力设备，尽量减少非线性负载的接入。

电力系统中的谐波问题与分析技术研究引言：现代社会对电力的需求越来越大，电力系统的稳定运行对于社会经济的发展至关重要。

然而，电力系统在运行过程中会面临一些问题，如谐波问题。

谐波是电力系统中的一种普遍现象，它对系统的稳定性和设备的正常运行产生了不可忽视的影响。

因此，对电力系统中的谐波问题进行深入研究和分析，提出相应的解决方法和技术手段是非常必要的。

一、谐波问题的定义与影响1. 谐波的定义谐波是指电力系统中存在的频率是基波频率整数倍的谐振现象。

电力系统中产生谐波的主要原因包括非线性负载、发电机组的谐波励磁和谐波源的接入等。

谐波问题主要表现在电压和电流波形畸变、系统损耗增加以及设备寿命缩短等方面。

2. 谐波问题的影响谐波对电力系统的影响主要体现在以下几个方面：（1）设备损坏：谐波会导致电力设备的工作电流和温度升高，进而加速设备的老化和损坏；（2）电网损失：谐波会导致电网中的有功和无功损失增加，降低系统的效率；（3）通信干扰：谐波会对通信设备产生干扰，降低通信质量和可靠性。

二、谐波分析技术为了解决电力系统中的谐波问题，需要进行谐波分析，找出谐波源，并提出相应的处理措施。

目前，谐波分析技术主要包括频谱分析和时域分析两种方法。

1. 频谱分析频谱分析是通过观察电力系统中各频率成分的振幅和相位关系，以及谐波频率分布情况来分析谐波问题。

常用的频谱分析方法包括傅里叶变换和小波变换。

（1）傅里叶变换傅里叶变换能够将信号在频域中分解成各个频率成分，并得到各频率成分的幅度和相位信息。

通过对电压或电流波形进行傅里叶变换，可以得到具体的谐波频率及其振幅，从而判断谐波的产生原因。

（2）小波变换小波变换是一种时频分析方法，能够同时提供时间和频率信息。

它通过对信号进行连续的分解，得到各个频率成分在时域和频域上的分布情况，更能反映谐波在时间上的变化特性。

2. 时域分析时域分析是通过观察电力系统中各时刻的电压和电流波形来分析谐波问题。

常用的时域分析方法包括快速傅里叶变换和窗函数法。

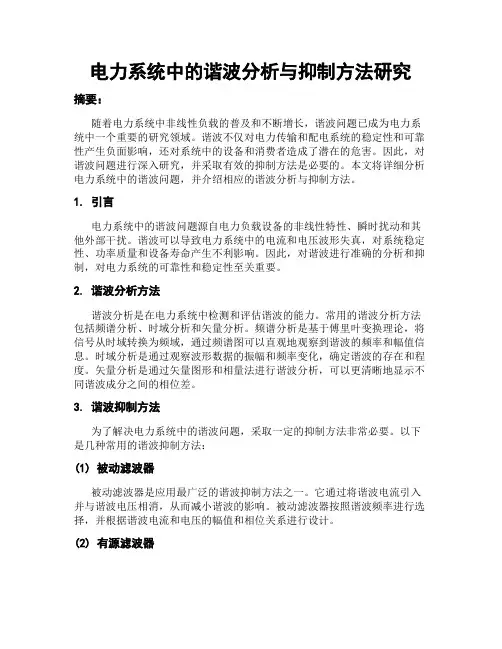

电力系统中的谐波分析与抑制方法研究摘要：随着电力系统中非线性负载的普及和不断增长，谐波问题已成为电力系统中一个重要的研究领域。

谐波不仅对电力传输和配电系统的稳定性和可靠性产生负面影响，还对系统中的设备和消费者造成了潜在的危害。

因此，对谐波问题进行深入研究，并采取有效的抑制方法是必要的。

本文将详细分析电力系统中的谐波问题，并介绍相应的谐波分析与抑制方法。

1. 引言电力系统中的谐波问题源自电力负载设备的非线性特性、瞬时扰动和其他外部干扰。

谐波可以导致电力系统中的电流和电压波形失真，对系统稳定性、功率质量和设备寿命产生不利影响。

因此，对谐波进行准确的分析和抑制，对电力系统的可靠性和稳定性至关重要。

2. 谐波分析方法谐波分析是在电力系统中检测和评估谐波的能力。

常用的谐波分析方法包括频谱分析、时域分析和矢量分析。

频谱分析是基于傅里叶变换理论，将信号从时域转换为频域，通过频谱图可以直观地观察到谐波的频率和幅值信息。

时域分析是通过观察波形数据的振幅和频率变化，确定谐波的存在和程度。

矢量分析是通过矢量图形和相量法进行谐波分析，可以更清晰地显示不同谐波成分之间的相位差。

3. 谐波抑制方法为了解决电力系统中的谐波问题，采取一定的抑制方法非常必要。

以下是几种常用的谐波抑制方法：(1) 被动滤波器被动滤波器是应用最广泛的谐波抑制方法之一。

它通过将谐波电流引入并与谐波电压相消，从而减小谐波的影响。

被动滤波器按照谐波频率进行选择，并根据谐波电流和电压的幅值和相位关系进行设计。

(2) 有源滤波器有源滤波器是一种主动干预的谐波抑制方法。

它通过检测谐波电流和电压，并使用控制算法来产生相应的逆谐波电流，从而抵消谐波电流。

有源滤波器具有较高的抑制效果和灵活性，但也存在成本较高和复杂性较大的问题。

(3) 直流回路抑制器直流回路抑制器是一种适用于直流输电系统的谐波抑制方法。

它通过在直流回路中加入谐波抑制器，将谐波电流从直流回路引导到地。

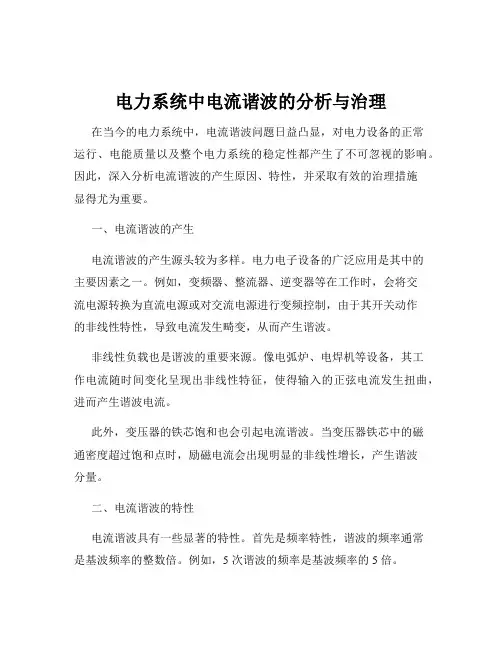

电力系统中电流谐波的分析与治理在当今的电力系统中，电流谐波问题日益凸显，对电力设备的正常运行、电能质量以及整个电力系统的稳定性都产生了不可忽视的影响。

因此，深入分析电流谐波的产生原因、特性，并采取有效的治理措施显得尤为重要。

一、电流谐波的产生电流谐波的产生源头较为多样。

电力电子设备的广泛应用是其中的主要因素之一。

例如，变频器、整流器、逆变器等在工作时，会将交流电源转换为直流电源或对交流电源进行变频控制，由于其开关动作的非线性特性，导致电流发生畸变，从而产生谐波。

非线性负载也是谐波的重要来源。

像电弧炉、电焊机等设备，其工作电流随时间变化呈现出非线性特征，使得输入的正弦电流发生扭曲，进而产生谐波电流。

此外，变压器的铁芯饱和也会引起电流谐波。

当变压器铁芯中的磁通密度超过饱和点时，励磁电流会出现明显的非线性增长，产生谐波分量。

二、电流谐波的特性电流谐波具有一些显著的特性。

首先是频率特性，谐波的频率通常是基波频率的整数倍。

例如，5 次谐波的频率是基波频率的 5 倍。

其次是幅值特性。

不同次数的谐波幅值大小不尽相同，一般来说，低次谐波的幅值相对较大，对电力系统的影响也更为显著。

电流谐波还具有相位特性。

各次谐波的相位关系较为复杂，会对电力系统中的功率传输和电能质量产生影响。

三、电流谐波的危害电流谐波给电力系统带来了诸多危害。

它会增加电力设备的损耗，如变压器、电动机等，导致设备发热加剧，降低其使用寿命。

对输电线路来说，谐波电流会引起线路的额外损耗，降低输电效率，同时可能引发谐振，导致过电压，威胁线路的安全运行。

在电能质量方面，谐波会导致电压波形畸变，影响供电的稳定性和可靠性，可能引起电气设备误动作，影响精密仪器和电子设备的正常工作。

四、电流谐波的分析方法为了有效地治理电流谐波，首先需要对其进行准确的分析。

常见的分析方法包括傅里叶变换、快速傅里叶变换（FFT）等。

傅里叶变换能够将时域中的电流信号转换为频域信号，从而清晰地展示出各次谐波的频率和幅值。

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统性能的一个重要因素。

谐波的存在不仅会降低电能质量，还可能对电力设备造成损害，增加能耗，甚至影响整个电力系统的安全稳定运行。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有极其重要的意义。

一、谐波的产生谐波是指频率为基波频率整数倍的正弦波分量。

在电力系统中，谐波的产生主要源于以下几个方面：1、非线性负载电力系统中的许多负载，如电力电子设备（如变频器、整流器、逆变器等）、电弧炉、荧光灯等，其电流与电压之间不是线性关系，从而导致电流发生畸变，产生谐波。

2、电力变压器变压器的铁芯饱和特性会导致磁化电流出现尖顶波形，进而产生谐波。

3、发电机由于发电机的三相绕组在制作上很难做到绝对对称，以及铁芯的不均匀等因素，也会产生少量的谐波。

二、谐波的危害谐波对电力系统的危害是多方面的，主要包括以下几点：1、增加电能损耗谐波电流在电力线路中流动时，会增加线路的电阻损耗和涡流损耗，导致电能的浪费。

2、影响电力设备的正常运行谐波会使电机产生额外的转矩脉动和发热，降低电机的效率和使用寿命；对电容器来说，谐波可能导致其过电流和过电压，甚至损坏；对于变压器，谐波会增加铁芯损耗和绕组的发热。

3、干扰通信系统谐波会产生电磁干扰，影响通信设备的正常工作，导致信号失真、误码率增加等问题。

4、降低电能质量谐波会使电压和电流波形发生畸变，导致电压波动、闪变等问题，影响供电的可靠性和稳定性。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析和测量。

常见的谐波分析方法主要有以下几种：1、傅里叶变换这是谐波分析中最常用的方法之一。

通过对周期性信号进行傅里叶级数展开，可以得到各次谐波的幅值和相位。

2、快速傅里叶变换（FFT）FFT 是一种快速计算傅里叶变换的算法，大大提高了计算效率，适用于对大量数据的实时分析。

电力系统谐波治理的四种方法电力系统中的谐波是指电网中除基波（50Hz或60Hz）外的各种频率的非线性电流和电压分量。

谐波会导致电网中设备的性能下降，甚至造成设备的故障。

因此，为了保证电力系统的正常运行和设备的安全使用，需要进行谐波治理。

下面介绍电力系统谐波治理的四种方法。

第一种方法是滤波器的应用。

滤波器是一种电子器件，可以通过选择性地通过或阻断特定频率的信号来消除谐波。

根据谐波的频率，可以选择合适的滤波器类型，例如LC滤波器、有源滤波器等。

滤波器通常与设备的电源连接，以便将谐波电流或电压从电网中衰减到可接受的水平。

第二种方法是降低谐波源的发生。

谐波是由非线性负载引起的，例如变频器、电弧炉等。

降低谐波源的发生可以通过选择低谐波的设备、改进设备的运行方式或采取适当的谐波抑制措施来实现。

例如，在选择变频器时，可以考虑具有低谐波输出的变频器，或者通过安装谐波抑制器来补偿谐波。

第三种方法是采用谐波干扰限制技术。

谐波可以通过电力系统中的传输线、变压器等元件传播到其他设备中，造成干扰。

因此，为了减少谐波的传播和干扰，可以采用一些限制技术，如使用低谐波设计的变压器、采用合适的线路参数等。

第四种方法是谐波监测和分析技术的应用。

谐波的监测和分析是谐波治理的重要步骤。

通过采集电网中的谐波数据，并利用相关的分析软件进行谐波分析，可以了解电网中的谐波水平和谐波源的特征，为谐波治理提供科学的依据和措施。

总之，电力系统谐波治理是保证电力系统正常运行和设备安全使用的重要措施。

通过滤波器的应用、降低谐波源的发生、采用谐波干扰限制技术和谐波监测分析技术的应用，可以有效地控制和消除电力系统中的谐波，提高电网的质量和可靠性。

电力系统中的电压谐波分析与抑制导言电力系统是现代社会不可或缺的基础设施，为民众提供电能支持。

然而，电力系统中存在着各种电力质量问题，其中之一便是电压谐波。

电压谐波是电力系统中的一种非线性现象，会对电力设备造成损害，影响设备的正常使用。

因此，电压谐波的分析与抑制成为电力系统运行和设备保护中的重要问题。

一、电压谐波的概念与产生原因1.1 电压谐波的定义电压谐波是指电力系统中电压波形中包含有频率大于基波频率（通常为50Hz或60Hz）的高次谐波成分。

这些高次谐波会导致电压波形失真，给电力设备带来损害。

1.2 电压谐波的产生原因电压谐波的产生与电力系统中存在的非线性负载有关。

例如，电弧炉、变频器、整流装置等都会引起电力系统中的非线性特性，进而产生电压谐波。

此外，电力系统中的短路故障和接地故障也会导致电压谐波。

二、电压谐波的影响与评估方法2.1 电压谐波的影响电压谐波会对电力设备产生多方面的影响。

首先，电压谐波会增加电力设备的损耗，缩短设备的寿命。

其次，电压谐波还会导致电力设备的热量增加，进一步加剧设备的老化程度。

此外，电压谐波还会引起设备的振动和噪声，对设备的正常工作造成干扰。

2.2 电压谐波的评估方法为了评估电压谐波的严重程度，通常会采用一些指标来描述。

常用的指标有谐波电压含量、总谐波畸变率等。

谐波电压含量用来描述各次谐波电压的幅度大小，总谐波畸变率则用来描述电压波形失真的程度。

三、电压谐波的分析方法3.1 谐波分析仪的原理谐波分析仪是用于电压谐波分析的关键设备。

它能够通过采集电压波形的实时数据，并进行频谱分析，得出各次谐波的含量和相位角。

同时，谐波分析仪还能显示电压波形的畸变程度，方便分析人员进行准确的判断。

3.2 谐波分析的实施步骤电压谐波的分析过程一般包括数据采集、频谱分析和结果判断三个步骤。

首先，需要使用谐波分析仪对电压波形进行实时数据采集。

然后，通过对采集数据进行频谱分析，得出各次谐波的含量和相位角。

电力系统的谐波分析与抑制电力系统是现代社会不可或缺的重要基础设施，但是在电力系统的运行中，谐波问题一直是一个严重的挑战。

谐波的存在会导致电网负荷异常、设备损坏甚至系统崩溃，因此对于电力系统的谐波分析与抑制显得尤为重要。

一、谐波分析的意义谐波是指与基波频率成整数倍关系的频率成分，通常被表示为n倍频，其中n为整数。

谐波产生的原因多种多样，如电力电子设备、非线性负载以及谐波污染等。

因此，谐波分析是了解系统谐波特性与问题的重要手段。

谐波分析的首要任务是确定谐波电压和电流的幅值与相位。

这可以通过使用精确的测试设备和专业的谐波分析软件来实现。

在进行分析过程中，需要确保测试设备的准确性和可靠性，并遵循适当的测试方法与标准。

谐波分析的结果将为后续的谐波抑制提供必要的依据。

二、谐波抑制的方法谐波抑制是电力系统维护与稳定运行的重要手段。

以下几种方法是常用的谐波抑制技术。

1. 调整系统结构与连接这是一种主动的谐波抑制方法。

通过适当调整系统结构与连接方式，可以减小谐波的影响。

例如，采用三相四线制电力系统可以有效降低负载对谐波的响应。

2. 使用滤波器滤波器是一种常见的被动谐波抑制装置。

它可以降低谐波电压与电流的幅值，并限制其流入电力设备与负载。

滤波器通常是由电容器和电感器组成，根据谐波频率的不同选择合适的阻抗特性。

3. 优化设备设计非线性电力设备是谐波产生的重要原因之一。

通过优化设备的设计和结构，可以降低谐波的产生和传输。

例如，在变频器的设计中引入滤波器电路，可以有效减少谐波的生成。

4. 加强监测与维护电力系统的谐波抑制需要全面的监测与维护。

定期进行谐波分析，及时监测电网负荷与设备状态，能够发现问题并采取相应措施。

此外，对于电力设备的定期检修与维护也是谐波抑制的重要方面。

三、谐波分析与抑制的发展趋势随着电力系统的不断发展，谐波分析与抑制技术也在不断演进。

以下几个方向是未来谐波分析与抑制的发展趋势。

1. 高精度测量技术随着电力电子设备的发展，对于谐波测试的精度要求越来越高。

电力系统谐波分析与抑制技术研究近年来，随着电力系统规模的扩大和电气设备的普及，电力系统中出现的谐波问题日益严重。

谐波是指电力系统中频率为整数倍于基频的电压或电流成分。

谐波存在的问题包括增加了线路损耗、降低了电力设备的效率、加剧了电力系统的振荡、对电网稳定性造成影响，并给生产设备以及电力质量带来了诸多负面影响。

为了解决这些问题，电力系统谐波分析与抑制技术应运而生。

谐波分析是针对电力系统中谐波问题进行的研究，旨在找出谐波成因，并进行定性和定量的分析。

首先，对系统中各个谐波的频率、幅值、相位进行测量和监控，建立一套全面的谐波分析系统。

其次，通过对电力设备的测试和检测，确定哪些设备是谐波主要的源头，并对其进行分析。

从而得出谐波问题的成因以及谐波的传播路径。

谐波分析的结果可以帮助电力系统的维护人员，对具体的问题设备进行改造或者维修，以减少谐波的产生和传播。

谐波抑制技术是在谐波分析的基础上，采取相应的措施来减少或抑制谐波的传播和影响。

目前，常用的谐波抑制技术包括主动型和被动型两种。

主动型谐波抑制技术通过添加补偿电路，可以实时地检测到谐波的存在，并产生与其相等但相位相反的电流进行抵消。

这种技术主要应用于大型电力系统和交流输电系统上，可以有效降低谐波对电网的影响。

被动型谐波抑制技术则是通过添加谐波滤波器或者调整负载电路来减少或抑制谐波的传播。

这种技术主要应用于建筑物内部或者小型电力系统中，对于特定谐波频率的抑制效果明显。

除了主动型和被动型谐波抑制技术之外，还有一些先进的谐波抑制技术值得关注。

例如，采用多电平逆变器技术可以有效降低谐波对电力设备的影响。

多电平逆变器可以将主要负责产生谐波的电力设备接入到中性点，减少谐波的传播。

同时，改进电力设备的设计和制造工艺，可以降低谐波的产生。

此外，合理设计和规划电力系统的拓扑结构，可以减少谐波的传播路径，降低谐波对电力设备和电网的影响。

谐波问题的解决不仅需要技术手段的支持，还需要政府、企业以及社会各界的共同努力。

电力系统的谐波分析与抑制研究谐波是电力系统中一个普遍存在的问题，由于谐波的存在会降低系统的效率，引起设备损坏甚至系统崩溃，因此对于电力系统的谐波分析与抑制研究具有重要的意义。

本文将深入探讨谐波的概念、产生原因以及相应的分析与抑制方法。

一、谐波的概念与产生原因谐波是指电力系统中频率是基波频率的整数倍的非基波信号。

在电力系统中，谐波的产生主要有两个原因：非线性负载和谐波源。

非线性负载是指在电力系统中存在的像电子设备、调速电机等具有非线性特性的负载。

由于这些负载的特性，当负载电流不是正弦波时，会产生谐波。

谐波源是指在系统中存在的一些直接产生谐波的设备，例如电弧炉、电弧炉变压器等。

这些设备会直接产生谐波，对系统造成干扰。

二、谐波分析方法为了准确分析电力系统中的谐波问题，我们需要采用适当的谐波分析方法。

常用的谐波分析方法主要有频谱分析法、时间域分析法和组成分析法。

频谱分析法是通过将信号分解为一系列不同频率的正弦波来分析谐波成分。

这种方法基于傅里叶级数展开的理论，对信号进行变换后得到谐波的幅值和相位信息。

时间域分析法主要是针对非周期性谐波进行谐波分析，适用于信号比较复杂的情况。

而组成分析法则是通过对谐波进行分离和归类，进一步研究谐波的频谱特性和波形特征。

三、谐波抑制方法谐波对电力系统的影响必须得到合理的抑制，以保证系统的正常运行。

目前常用的谐波抑制方法主要包括滤波器、变压器设计和降低负载对谐波的响应等。

滤波器是最常见的谐波抑制设备，可以根据不同的谐波成分选择不同类型的滤波器进行抑制。

常用的滤波器包括谐波干扰抑制器、谐波滤波器、有源滤波器等。

这些滤波器可以有效地消除谐波干扰，保证系统的稳定运行。

变压器设计也可以用来抑制谐波。

通过改变变压器的设计参数，例如导电屏蔽、磁纳阻和铜损耗等，可以降低谐波的影响。

此外，合理规划电力系统中的变压器容量分配和联结方式，也可以有效减少谐波问题。

降低负载对谐波的响应也是一种有效的抑制方法。

谐波的危害与治引言随着现代科技的发展，谐波问题在各个领域中日益突出。

谐波是指在电力系统或电子设备中，在基频上产生的频率是基频的整数倍的特殊电压或电流成分。

尽管谐波本身并不造成太大的危害，但长期存在的谐波问题会导致设备的过载、故障、减寿等问题，甚至可能对人体健康产生负面影响。

因此，对谐波进行合理治理和控制是至关重要的。

本文将探讨谐波的危害以及治理范本。

一、谐波的危害1.设备故障和过载在电力系统中存在谐波电流时，会导致设备的过载和故障。

谐波电流会加大设备的电流负荷，使得设备运行在额定负荷以上，从而加速设备的老化过程，减少设备的使用寿命。

并且，谐波电流还会产生额外的热量，进一步加剧设备的过载，从而引发设备的故障。

2.能源浪费和降效谐波电流会导致能源的浪费。

谐波电流在电力系统中流动时，由于产生压降、损耗等现象，会导致能源的损失。

此外，谐波电流在设备内部的传导和流动过程中也会产生额外的功耗，进一步降低了设备的效率。

3.电网负面影响谐波电流会对电网产生负面影响。

大量的谐波电流会导致电网的电压和电流波形失真，进而影响电网的稳定运行。

在严重的情况下，甚至会导致电网的故障和瘫痪。

4.对人体健康的危害谐波电流还可能对人体健康产生负面影响。

长时间暴露在高谐波电压或电流环境中，可能导致头痛、失眠、神经衰弱等症状。

并且，据研究表明，长期暴露在谐波电流环境中，还可能增加患癌症、心脏病等疾病的风险。

二、谐波治理的范本1.谐波源控制谐波问题的治理首先要从源头入手，减少谐波电流的产生。

可以采取以下措施来控制谐波源：（1）对发电设备进行合理规划和设计，降低发电设备的谐波产生；（2）采用高质量的电力电子设备和组件，降低设备本身产生的谐波；（3）合理设计电力系统的连接和布线，降低谐波电流的传播和影响范围。

2.谐波抑制装置的应用谐波抑制装置是指一种专门用于抑制谐波现象的设备。

通过安装谐波抑制装置，可以有效地降低谐波电流的水平，减小谐波的影响。

电力系统中的功率谐波问题如何治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，功率谐波问题却成为了影响电力系统性能的一个不容忽视的因素。

功率谐波不仅会降低电力设备的效率和寿命，还可能引发电力系统故障，甚至对整个电网的安全稳定运行构成威胁。

因此，有效地治理电力系统中的功率谐波问题具有重要的现实意义。

一、功率谐波的产生要治理功率谐波问题，首先需要了解它的产生原因。

功率谐波主要源于电力系统中的非线性负载。

常见的非线性负载包括整流器、变频器、电弧炉、荧光灯等。

这些设备在工作时，其电流和电压的波形不再是标准的正弦波，而是包含了各种高次谐波成分。

以整流器为例，当交流电源通过整流器转换为直流电源时，由于二极管的单向导通特性，电流在导通期间会迅速上升，而在截止期间则几乎为零，从而导致电流波形发生严重畸变，产生大量谐波。

变频器在调节电机转速时，通过改变电源的频率和电压来实现。

但在这个过程中，由于电力电子器件的频繁开关动作，也会引入谐波成分。

电弧炉在炼钢过程中，由于电弧的不稳定燃烧，电流和电压的变化随机性很大，产生的谐波也非常复杂。

二、功率谐波的危害功率谐波对电力系统的危害是多方面的。

首先，它会增加电力设备的损耗。

谐波电流在电力线路和变压器中流动时，会产生额外的电阻损耗和涡流损耗，导致设备发热增加，降低其效率和使用寿命。

其次，谐波会影响电力测量的准确性。

电能表等测量设备通常是按照标准正弦波进行设计和校准的，如果电流和电压中存在谐波，将导致测量结果出现误差，影响电力计费的公正性。

再者，谐波还可能引发电力系统的谐振。

当谐波频率与电力系统中的固有频率相匹配时，会产生谐振现象，导致电压和电流急剧增大，可能损坏电力设备甚至引发停电事故。

此外，谐波还会对通信系统造成干扰，影响通信质量。

三、功率谐波的治理方法针对功率谐波问题，可以采取多种治理方法，以下是一些常见的措施：1、优化电力设备设计在电力设备的设计阶段，充分考虑谐波的影响，采用合适的电路结构和控制策略，减少谐波的产生。

电力系统中电流谐波监测与治理技术在当今的电力系统中，电流谐波问题日益凸显，对电力设备的正常运行、电能质量以及电力系统的稳定性都带来了诸多挑战。

因此，深入研究电流谐波的监测与治理技术显得尤为重要。

电流谐波是指电流中频率为基波整数倍的分量。

它的产生主要源于电力电子设备的广泛应用，如变频器、整流器、不间断电源等。

这些设备在工作时会使电流发生畸变，从而产生谐波。

电流谐波的存在会带来一系列不良影响。

首先，它会增加电力设备的损耗，缩短设备的使用寿命。

例如，谐波会使变压器产生额外的铜损和铁损，导致变压器发热增加，降低其效率和可靠性。

其次，谐波会干扰通信系统，影响通信质量。

再者，它还可能引起继电保护装置的误动作，危及电力系统的安全稳定运行。

为了有效地应对电流谐波问题，准确的监测是关键的第一步。

目前，常用的电流谐波监测方法主要包括基于傅里叶变换的方法、基于小波变换的方法以及基于瞬时无功功率理论的方法等。

傅里叶变换是一种经典的谐波分析方法，它能够将时域信号转换为频域信号，从而清晰地展现出各次谐波的含量。

然而，傅里叶变换存在着一定的局限性，比如在处理非平稳信号时效果不佳。

小波变换则具有良好的时频局部化特性，能够更有效地分析非平稳的谐波信号。

它可以在不同的尺度上对信号进行分解，从而准确地捕捉到谐波的瞬态变化。

瞬时无功功率理论则为实时监测电流谐波提供了一种有效的途径。

通过计算瞬时有功功率和瞬时无功功率，可以快速准确地获取谐波信息。

在电流谐波监测设备方面，有便携式谐波分析仪和在线式谐波监测系统。

便携式谐波分析仪适用于临时检测和故障排查，具有操作简便、灵活性高的特点。

在线式谐波监测系统则能够实现对电力系统的长期实时监测，及时发现谐波的异常变化。

在了解了电流谐波的监测方法后，接下来探讨一下治理技术。

常见的电流谐波治理技术主要包括无源滤波技术、有源滤波技术以及混合型滤波技术。

无源滤波技术是通过电感、电容等无源元件组成滤波器，对特定次谐波形成低阻抗通路，从而实现滤波的目的。

煤矿电力系统谐波分析及治理随着煤矿企业的不断发展壮大，电力系统也逐渐成为煤矿企业生产中不可或缺的重要环节。

然而在电力系统中，谐波问题一直是煤矿企业面临的重要挑战之一。

谐波问题会对电力设备、生产设备和工作环境造成严重影响，因此煤矿企业急需对电力系统进行谐波分析和治理，以确保生产的正常运行和员工的安全。

一、谐波产生的原因1. 非线性负载：在煤矿企业的生产过程中，经常会有大量的非线性负载如变频器、整流器、电弧炉等，这些负载会引起谐波的产生。

非线性负载导致电流波形不再是正弦波，而是包含有大量谐波成分的波形。

2. 高压电力设备：煤矿企业通常采用高压电力设备来确保能源传输的远距离和大功率传输，在这种情况下，电力系统中谐波的产生更为严重。

3. 并联运行的设备：煤矿企业生产的设备通常是相互关联并联运行的，这样会导致电力系统中谐波的相互干扰。

二、谐波对煤矿电力系统的影响1. 对电力设备的影响：谐波会导致电力设备温升升高、绝缘老化、电机转矩波动等问题，严重时还会导致电力设备的故障，增加了维护成本和生产成本。

2. 对生产设备的影响：谐波会导致生产设备的转矩波动、振动增大，甚至损坏设备，影响了煤矿企业的生产效率和生产质量。

3. 对工作环境的影响：谐波会导致照明设备的闪烁、电磁辐射增加，给员工的工作环境带来不适和安全隐患。

对于煤矿企业的电力系统，谐波分析是非常重要的一步，只有通过深入的谐波分析，才能找出谐波产生的根本原因，采取合理的措施来解决谐波问题。

1. 谐波测试仪器的选择：在进行谐波分析之前，需要选用合适的谐波测试仪器对电力系统进行测试，检测谐波的频率、幅值、相位等参数。

2. 数据采集与分析：利用谐波测试仪器进行数据采集，对电力系统的谐波进行分析，找出谐波的产生原因和谐波的主要特性。

3. 谐波问题的诊断：通过对谐波数据的分析和对电力设备、生产设备的影响分析，可以对谐波问题进行准确定位，找出谐波问题的具体来源。

1. 选择合适的滤波设备：根据谐波测试分析的结果，选择合适的滤波设备来抑制电力系统中的谐波。

电力系统中电流谐波分析与治理在当今的电力系统中，电流谐波问题日益凸显，对电力设备的正常运行和电力质量产生了不可忽视的影响。

为了确保电力系统的稳定、高效和可靠运行，深入研究电流谐波的分析方法与治理策略显得至关重要。

一、电流谐波的概念与产生原因电流谐波，简单来说，就是电流波形偏离了理想的正弦波形态。

这种偏离导致电流中出现了频率为基波整数倍的分量。

那么，电流谐波是如何产生的呢？主要有以下几个方面的原因。

首先，非线性负载是产生电流谐波的重要源头。

常见的非线性负载如电力电子设备，包括变频器、整流器、逆变器等。

这些设备在工作时，其电流电压特性并非线性关系，从而导致电流波形发生畸变，产生谐波。

其次，电力变压器的铁芯饱和也会引起电流谐波。

当变压器铁芯进入饱和区时，励磁电流会呈现非线性增长，从而引入谐波成分。

此外，电弧设备如电弧炉、电焊机等，由于其工作过程中的电弧不稳定，电流的通断不规律，也会产生谐波。

二、电流谐波的危害电流谐波的存在给电力系统带来了诸多危害。

对于电力设备来说，谐波电流会增加设备的损耗，导致发热加剧，缩短设备的使用寿命。

例如，电机在谐波环境下运行，会出现额外的铁损和铜损，效率降低，甚至可能出现故障。

对电力系统的稳定性也有不良影响。

谐波会导致电力系统的电压波动和闪变，影响供电质量，严重时可能引发系统故障，造成大面积停电。

同时，谐波还会干扰通信系统，使信号传输受到影响，降低通信质量。

三、电流谐波的分析方法为了有效地治理电流谐波，首先需要对其进行准确的分析和测量。

傅里叶变换是常用的谐波分析方法之一。

它可以将复杂的周期性信号分解为不同频率的正弦波分量，从而清晰地揭示出谐波的频率和幅值。

快速傅里叶变换（FFT）则是傅里叶变换的一种快速算法，大大提高了计算效率，使其能够在实际工程中广泛应用。

此外，还有小波变换等方法。

小波变换具有良好的时频局部化特性，能够更准确地捕捉到信号中的突变和瞬态成分，对于分析非平稳的谐波信号具有独特的优势。

电力系统中电流谐波监测与治理的最新技术在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，电流谐波问题却成为了影响电力系统性能的一个重要因素。

电流谐波不仅会降低电能质量，还可能对电力设备造成损害，增加能耗，甚至干扰通信系统。

因此，对电流谐波的监测与治理成为了电力领域的重要研究课题。

本文将探讨电力系统中电流谐波监测与治理的最新技术。

一、电流谐波的产生及危害电力系统中的电流谐波主要由非线性负载引起，如电力电子设备、电弧炉、变频器等。

这些设备在工作时，其电流波形不再是标准的正弦波，而是包含了各种频率的谐波成分。

电流谐波的存在会带来诸多危害。

首先，它会导致电力设备发热增加，缩短设备的使用寿命。

例如，变压器在谐波电流的作用下，铁芯损耗增大，容易出现过热现象。

其次，谐波会影响电能计量的准确性，给电力公司和用户带来经济损失。

此外，谐波还可能引发电力系统的谐振，导致电压波动和闪变，影响供电的稳定性。

对于通信系统，谐波会产生电磁干扰，影响信号的传输质量。

二、电流谐波监测技术为了有效地治理电流谐波，首先需要对其进行准确监测。

近年来，随着技术的不断发展，出现了多种先进的电流谐波监测技术。

（一）基于快速傅里叶变换（FFT）的监测方法FFT 是目前应用最为广泛的谐波分析方法之一。

它通过将采集到的时域信号转换为频域信号，从而得到各次谐波的幅值和相位信息。

然而，FFT 存在频谱泄漏和栅栏效应等问题，在处理非整数周期信号时可能会产生误差。

（二）小波变换监测技术小波变换具有良好的时频局部化特性，能够有效地检测出信号中的突变和奇异点。

在电流谐波监测中，小波变换可以准确地捕捉到谐波的暂态变化，对于分析谐波的动态特性具有重要意义。

（三）基于人工智能的监测方法随着人工智能技术的发展，基于机器学习和深度学习的监测方法逐渐受到关注。

例如，利用神经网络对电流信号进行建模和预测，能够实现对谐波的实时监测和分析。

（四）同步采样技术为了提高监测的准确性，同步采样技术被广泛应用。

电力系统谐波分析与治理技术研究电力系统谐波的出现是由于非线性负载对电网所产生的非正弦电流波动。

谐波问题，即电网中的谐波电流和电压不正常波动的情况，对电力系统的稳定运行和电力设备的正常工作都会产生不良影响。

因此，对电力系统谐波进行分析与治理技术的研究具有重要意义。

首先，对电力系统谐波进行准确的分析是解决谐波问题的关键。

谐波分析可通过测量和监测来获取谐波电流和电压的波形、频率和幅值等参数，以确定谐波源并评估其对电力系统的影响程度。

常用的谐波分析方法包括谐波扫描法、快速傅里叶变换法和小波变换法等。

通过综合利用这些方法，可以准确地确定电力系统中存在的谐波问题，并为后续的治理措施提供依据。

针对电力系统中的谐波问题，需要采取相应的治理技术进行修复。

主要的治理技术包括谐波滤波器、谐波抑制变压器和谐波电流限制器等。

谐波滤波器通过选择合适的滤波器参数和安装位置，可以有效地消除电力系统中的谐波电流和电压。

谐波抑制变压器采用特殊设计的磁路和分接变压器，可以将谐波电流和电压降低到合理的水平。

谐波电流限制器通过限制非线性负载的谐波电流，可以减少谐波在电力系统中的传播和影响。

除了采用上述的谐波治理技术，还可以从源头上减少谐波问题的产生。

首先，可以通过合理的电网规划和电网结构优化，降低电力系统中的谐波问题发生概率。

其次，可以使用低谐波特性的电力设备来代替传统设备，减少谐波电压和电流的产生。

此外，合理设计建筑电气系统，减少谐波产生的机会和传播路径，也是解决谐波问题的有效措施。

在电力系统谐波治理技术的研究中，还需要对治理效果进行评估和验证。

可以通过在实际电力系统中进行谐波治理技术的应用试验，对相应的治理设备和控制策略进行验证。

同时，建立科学合理的评估指标和方法，对谐波治理效果进行定量分析和评价。

通过这些评估和验证工作，可以及时发现和解决谐波治理中存在的问题，提高谐波治理的可行性和可靠性。

总之，电力系统谐波分析与治理技术的研究对于提高电力系统的可靠性和稳定运行具有重要意义。
