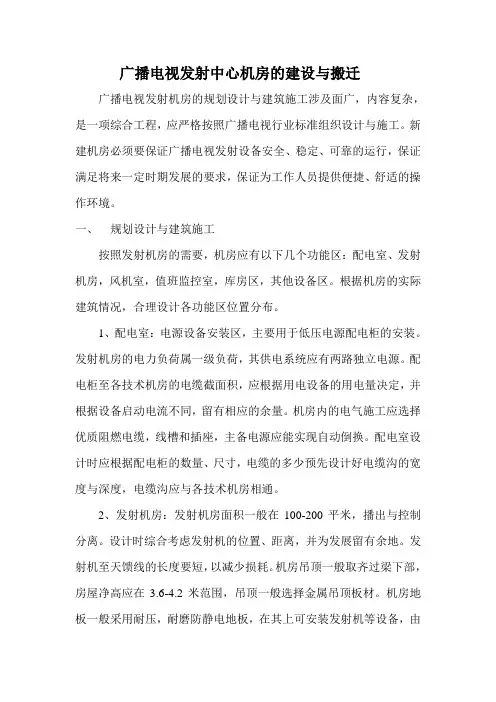

广播电视发射中心机房的建设与搬迁

广播电视发射机房的规划设计与建筑施工涉及面广，内容复杂，是一项综合工程，应严格按照广播电视行业标准组织设计与施工。新建机房必须要保证广播电视发射设备安全、稳定、可靠的运行，保证满足将来一定时期发展的要求，保证为工作人员提供便捷、舒适的操作环境。

一、 规划设计与建筑施工

按照发射机房的需要，机房应有以下几个功能区：配电室、发射机房，风机室，值班监控室，库房区，其他设备区。根据机房的实际建筑情况，合理设计各功能区位置分布。

1、配电室：电源设备安装区，主要用于低压电源配电柜的安装。发射机房的电力负荷属一级负荷，其供电系统应有两路独立电源。配电柜至各技术机房的电缆截面积，应根据用电设备的用电量决定，并根据设备启动电流不同，留有相应的余量。机房内的电气施工应选择优质阻燃电缆，线槽和插座，主备电源应能实现自动倒换。配电室设计时应根据配电柜的数量、尺寸，电缆的多少预先设计好电缆沟的宽度与深度，电缆沟应与各技术机房相通。

2、发射机房：发射机房面积一般在100-200平米，播出与控制分离。设计时综合考虑发射机的位置、距离，并为发展留有余地。发射机至天馈线的长度要短，以减少损耗。机房吊顶一般取齐过梁下部，房屋净高应在3.6-4.2米范围，吊顶一般选择金属吊顶板材。机房地板一般采用耐压，耐磨防静电地板，在其上可安装发射机等设备，由于发射机重量大，运行时有振动，地板支架要有足够的承重强度。地板下的空间可以用来敷设连接各类设备的电源、控制线、视音频线、网线、集成监控信号线、接地系统等。地板净高应在25-30cm。机房与控制室之间的隔墙可设计不锈钢饰框钢化玻璃观察窗，便于随时观察发射机的运行情况，又使机房通透、明亮。我们选用100mm防辐射钢化玻璃，大大降低了电磁辐射和噪声干扰，有效改善了机房工作环境。

3、值班监控室：

值班监控室有值班人员24小时不间断值班，该区域有电视墙，控制台，监听监看设备，视音频切换设备，监控系统微机等。一般卫星及信号前端系统最好在此区域，用玻璃隔断墙隔开，隔音、隔热、便于观察，信号与电视墙和控制台连接走线方便。

广播电视传输技术概述

广播电视是一个国家和地区文明进步的标志，本文浅述了广播电视的发展历程和相关传输技术，对广播电视行业的从业人员了解传输技术的发展情况具有重要的参考价值。

标签：广播电视；无线发射；信号

1 广电行业的发展历程

上世纪60年代，我国广电主管部门对共用天线系统专门立项进行研究，从此拉开了我國有线电视发展的序幕。广电行业的发展主要分为5个阶段——台网分离阶段、企业化阶段、网络化阶段、数字化阶段、多元化阶段。我国广电行业历经了台网分离、企业化和网络化阶段的发展后，目前正处于数字化发展阶段，就目前来看，如何将电视台的图像和声音节目稳定传播到千家万户，保障每个人都可以收看到优质的广播电视节目依然是一个重要的课题，我们广电人应在跨越每个阶段的发展中，进一步拓宽思想，强化革新，从技术、管理、服务三个方面提升综合实力，在时代的考验中向多元化阶段跨越。

2 广播电视系统的组成

广播电视系统一般由三个部分组成，分别为信号源部分、传输部分和接收部分。

广播电视中心或节目制作部门制作符合国家规范标准的广播电视节目，通过信号源端进行播出。

传输系统的传输方式有两种，分别为无线传输方式和有线传输方式，通过无线传输、有线传输可将制作好的广播电视节目稳定的经由传输系统传输至接收端。无线传输方式的传输媒介为卫星转发、微波中继、无线发射等地面无线电波，有线传输方式的传输媒介为电缆、光缆等有线通道。

利用可靠的接收设备接收经传输通道传送过来的广播电视信号是接收端的工作任务，接收端同时要保证能正确重现出原始的声音、图像及伴音。

3 地面无线发射系统简介

发射台站是发送电视信号的台站，主要设备包括发射机、天馈线系统、铁塔，以及电源系统、节目传送机房、冷却系统、监视、监听、监测设备等附属设备。为保障广播电视的安全传输，发射台站必须配备监视、监听、监测设备；卫星接收站、微机房、光缆设备等构成了节目传送机房的设备组成；为了保障发射台站的电力输送，电源采用双回路供电方式，通过变电站和配电间加以控制；发射台站对设备的冷却要求非常高，冷却系统主要采用风冷方式或者水冷方式。

卫星广播电视技术

随着通信技术的发展,以及方便长距离,大面积通信,卫星通信技术已经渐渐地出现在我们的生活中。例如，卫星广播电视，卫星电话，卫星导航，气象卫星等等。

然而，卫星广播电视也是最为普及也离我们最为亲近的一项卫星技术。在20世纪90年代以前，卫星广播电视是以模拟信号形式传输的。这种模式不仅传输效率低，而且资源占用率也非常高。在传输过程中受噪声干扰大，很容易失真。36MHZ的带宽只能传输一路电视节目，效率低。直到1990年，欧洲电信联盟颁布了第一个卫星数字广播电视标准——DVB-S。

DVB-S可以说给广播电视也带来了一场革命。DVB-S是一套专门为卫星传输数字广播电视的标准。它的应用大大节省了频带资源，而且还提高了传输效率和可靠性。首先，摄像机把送来的模拟连续信号进行采样，量化；然后送给MPEG-2编码器进行压缩编码。MPEG-2是活动图像的压缩标准。是由活动图像专家组提出的第二个标准。（此前还有MPEG-1）MPEG-2编码首先将量化后送来的一路节目的视频，音频及其他辅助数据经过数字化后通过压缩层完成信源压缩编码，分别形成视频的基本流（ES），音频的基本流和其他辅助数据的基本流，这样压缩层部分就完成了。紧接着系统层将不同的基本流分别加包头打包为PES包。PES包里包含着视频，音频及数据的序号和识别码以及包的长度，在将PES包作为负载插入传输包（TS包）。TS包固定为188字节，其包头有固定的4细节的包头和可选的可变长的调整字段。此外TS包包头都含有包标识符

用来标识包的类型以及节目时钟基准。最后各种PES包按一定的比率经过复用后形成一路节目的TS流。 上面提到的MPEG-2标准其实是按类和级进行划分。有4个级和5个类。级有低级，主级，高1440级，高级；类有主类，简单类，信噪比可分级类，空间可分级类，高类。不同的级和类组合又形成不同的标准，在我国的标清电视节目中应用的是主类主级，分辨率为720×576；而高清电视节目则为主类高级，分辨率为1920×1080

一、 地面数字电视广播发射设备技术参数和指标要求

（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805） 1、范围 本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫

星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。 2、参照标准 GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》

GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》 GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》 GB/T 14433-1993 《彩色电视广播覆盖网技术规定》 GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》 GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》 3、技术参数要求 3.1一般要求

3.1.1环境条件

环境条件要求如下：

a) 环境温度4

正常工作：5℃～45℃；

允许工作：0℃～50℃；

b) 相对湿度

正常工作：≤90%（20℃）；

允许工作：≤95%(无结露)；

c) 大气压力：86kPa～106kPa。

3.1.2工作电压

a) 电压幅度：176V～264V AC。

b) 电源频率：50Hz±1Hz。

3.2接口要求

a) 数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；

b) 10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；

c) 1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；

d) 射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；

e) 监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；

f) 遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9
