工程建设标准强制性条文（最新）一、《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006第4.2.9条金属电缆支架全长均应有良好的接地。

第5.2.6条直埋电缆在直线段每隔50m～100m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。

二、《电气装置安装工程接地装置施工及验收规范》 GB 50169－2006第3.1.1条电气装置的下列金属部分，均应接地：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

对防干挠或接地电阻值有特殊要求的配电、控制、保护、测量用的屏(柜、箱)及操作台等柜金属框架和底座，应通过符合热稳定要求的明显接地线接到接地母排或接零母排后直接接地。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、承载电气设备的构架和金属外壳。

十一、发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分。

十二、气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、铠装控制电缆的金属护层。

十五、互感器的二次绕组。

第3.1.3条需要接地的直流系统的接地装置应符合下列要求：1、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。

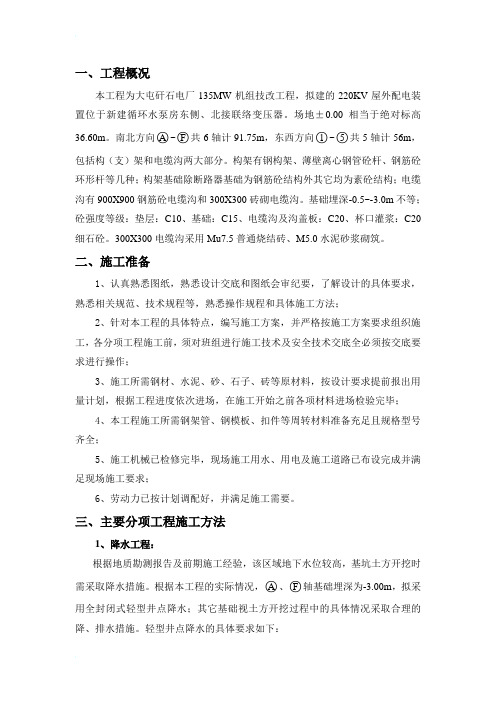

一、工程概况本工程为大屯矸石电厂135MW机组技改工程，拟建的220KV屋外配电装置位于新建循环水泵房东侧、北接联络变压器。

场地±0.00相当于绝对标高36.60m。

南北方向○A~○F共6轴计91.75m，东西方向○1~○5共5轴计56m，包括构（支）架和电缆沟两大部分。

构架有钢构架、薄壁离心钢管砼杆、钢筋砼环形杆等几种；构架基础除断路器基础为钢筋砼结构外其它均为素砼结构；电缆沟有900X900钢筋砼电缆沟和300X300砖砌电缆沟。

基础埋深-0.5~-3.0m不等；砼强度等级：垫层：C10、基础：C15、电缆沟及沟盖板：C20、杯口灌浆：C20细石砼。

300X300电缆沟采用Mu7.5普通烧结砖、M5.0水泥砂浆砌筑。

二、施工准备1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体要求，熟悉相关规范、技术规程等，熟悉操作规程和具体施工方法；2、针对本工程的具体特点，编写施工方案，并严格按施工方案要求组织施工，各分项工程施工前，须对班组进行施工技术及安全技术交底全必须按交底要求进行操作；3、施工所需钢材、水泥、砂、石子、砖等原材料，按设计要求提前报出用量计划，根据工程进度依次进场，在施工开始之前各项材料进场检验完毕；4、本工程施工所需钢架管、钢模板、扣件等周转材料准备充足且规格型号齐全；5、施工机械已检修完毕，现场施工用水、用电及施工道路已布设完成并满足现场施工要求；6、劳动力已按计划调配好，并满足施工需要。

三、主要分项工程施工方法1、降水工程：根据地质勘测报告及前期施工经验，该区域地下水位较高，基坑土方开挖时需采取降水措施。

根据本工程的实际情况，○A、○F轴基础埋深为-3.00m，拟采用全封闭式轻型井点降水；其它基础视土方开挖过程中的具体情况采取合理的降、排水措施。

轻型井点降水的具体要求如下：1）技术要求：○1降水机具：井点管、真空泵、加压泵、配电盘、排水管等，降水机具设备应与设计要求相匹配，每套设备连接井点管不应多于40根；○2轻型井点采用水冲法成孔，成孔直径300mm，孔底标高-5m，孔间距应为1m，孔垂直度须符合设计要求；○3降水排水管布置在基坑坡顶，经真空泵、沉淀箱沉淀后排至附近雨水井中；○4冲孔至设计标高后立即放置井点管，井点管放置到位后马上从井口四周均匀回填粗砂滤料，保证井点管按要求封闭好且居于孔中心，滤料要顺井管周围慢下，保证滤料密实；○5轻型井点要经常检查，防止漏气，定时掌握水位降深；○6待基础施工完土方回填结束后方可停止降水，降水工期约50天；○7待降水结束，井点管拔出后，用砂石回填井点孔，捣实，上部0.3m用粘土回填至自然标高处。

目录一、工程概况 (1)二、主要参数 (1)三、主要工程量 (1)四、施工方案 (1)五、编制依据 (1)六、主要工器具及劳力安排 (2)七、工艺流程、技术要求与标准 (2)八、强制性条文 (4)九、危害因素分析及防范措施 (4)十、安全注意事项 (5)十一、环保措施 (5)一、工程概况本工程为安徽华电六安电厂2×600MW级扩建工程起备变220kV高压电力电缆敷设及电缆支架制作安装。

220kV电缆回路从与本工程一期220kV屋外配电装置连接的220kV电缆终端套管至新建220/6.3-6.3kV起备变高压侧220kV避雷器外的220kV电缆终端套管。

本项目设计单位由西北电力设计院设计，监理单位是山东诚信工程建设监理有限公司，制造厂为青岛汉缆股份有限公司。

二、主要参数220kV电缆的输送容量为50MVA，即不超过150A，短路热稳定电流40A（2S）故采用127/220kV 级的防白蚁型，交联聚乙烯绝缘护套ZRC-YJLW03-Z-127/220kV-1×500mm 2电力电缆。

三、主要工程量电缆沟支架安装 (厂家成套供货)220kV高压电缆 A相：208m B相：204m C相：207m固定式电缆夹头 600套悬吊式电缆夹头 30套电缆终端过渡夹头 6个（厂家负责电缆终端制作）四、主要施工方案1、敷设电缆时的环境温度不低于0℃,电缆敷设时电缆弯曲半径不小于25D,电缆敷设结束后,电缆的弯曲半径不小于20D（D为电缆外径）。

2、电缆沟中角钢支架应沿沟用扁钢连接接地,本高压电缆敷设完毕后对非常规检修段电缆沟内充沙掩埋来进行相间防火。

3、架设在电缆沟内两槽钢支架之间的电缆不宜拉直,可保留 2.0～3.0D（电缆直径）的弧垂垂直蛇型敷设,为避免电缆回路载流量变化和环境温差变化引起电缆热胀冷缩产生的应力损坏高压电缆,电缆水平和垂直段均采用蛇型敷设。

4、电缆护层采取一端接地加均压线的方式,其接线方式为护层三相互联，直接接地侧在老厂220kV二期起备变间隔,均压线采用TJ-240型硬铜绞线,均压线宜敷设在边相与中相之间，并按3:7比例间距配置且在线路中段进行换位，电缆护层保护器三相布置在一个接地保护箱内，每相的护层保护器均带放电计数器。

电气装置安装工程强制性条文汇总
有效时间段：现行规范，摘录日期：2020年12月28日
1、《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）
2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010）
3、《电气装置安装工程母线装置施工及验收规范》（GB 50149-2010）
4、《电气装置安装工程电气设备交接试验标准》（50150-2016）
6、《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）
7、《电气装置安装工程旋转电机施工及验收标准》（GB 50170-2018）
8、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 50171-2012）
10、《电气装置安装工程66kV及以下架空电力线路施工及验收规范》（GB 50173-2014）
11、《电气装置安装工程低压电器施工及验收规范》（GB 50254-2014）
12、《电气装置安装工程电力变流设备施工及验收规范》（GB 50255-2014）
13、《电气装置安装工程起重机电气装置施工及验收规范》（GB 50256-2014）
14、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB 50257-2014）。

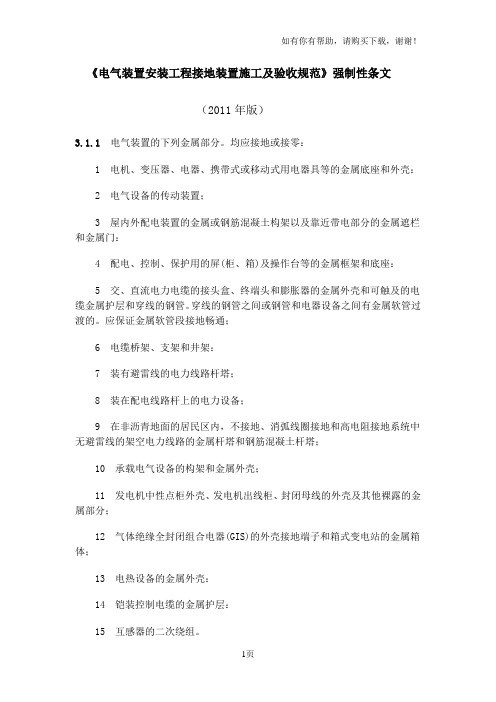

《电气装置安装工程接地装置施工及验收规范》强制性条文（2011年版）3.1.1电气装置的下列金属部分。
