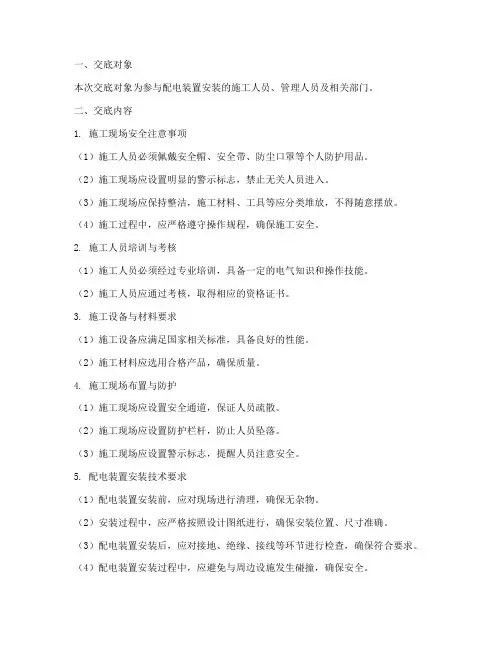

一、交底对象本次交底对象为参与配电装置安装的施工人员、管理人员及相关部门。
二、交底内容1. 施工现场安全注意事项（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工现场应设置明显的警示标志，禁止无关人员进入。
（3）施工现场应保持整洁，施工材料、工具等应分类堆放，不得随意摆放。
（4）施工过程中，应严格遵守操作规程，确保施工安全。
2. 施工人员培训与考核（1）施工人员必须经过专业培训，具备一定的电气知识和操作技能。
（2）施工人员应通过考核，取得相应的资格证书。
3. 施工设备与材料要求（1）施工设备应满足国家相关标准，具备良好的性能。
（2）施工材料应选用合格产品，确保质量。
4. 施工现场布置与防护（1）施工现场应设置安全通道，保证人员疏散。
（2）施工现场应设置防护栏杆，防止人员坠落。
（3）施工现场应设置警示标志，提醒人员注意安全。
5. 配电装置安装技术要求（1）配电装置安装前，应对现场进行清理，确保无杂物。
（2）安装过程中，应严格按照设计图纸进行，确保安装位置、尺寸准确。
（3）配电装置安装后，应对接地、绝缘、接线等环节进行检查，确保符合要求。
（4）配电装置安装过程中，应避免与周边设施发生碰撞，确保安全。
6. 配电装置调试与验收（1）配电装置安装完成后，应进行调试，确保设备运行正常。
（2）调试过程中，应检查设备性能、参数，确保符合设计要求。
（3）调试完成后，应进行验收，确保配电装置安装质量。
7. 施工现场急救与应急处理（1）施工现场应配备急救箱，确保急救用品齐全。
（2）施工人员应掌握急救知识，学会现场急救。
（3）施工现场应制定应急预案，确保在发生意外情况时能够及时应对。
三、交底要求1. 施工人员应认真听取交底内容，确保理解。
2. 施工人员应遵守安全操作规程，确保施工安全。
3. 施工过程中，如发现安全隐患，应及时上报，并采取措施予以整改。
4. 施工结束后，应对施工现场进行清理，确保无遗留问题。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号06-C2-015表C2-1工程名称禹州市钧台钧窑遗址博物馆陈列布展工程交底日期2010年9月05日施工单位浙江省装饰有限公司分项工程名称配电箱安装交底提要配电箱安装分项工程技术交底11、建筑照明配电箱中N线及PE线端子排的设置有两种方式：①GB50259—96中规定：配电箱内应分别设置零线和保护地线(PE线)汇流排，各支路零线和保护地线应在汇流排上连接，不得绞接，并应有编号。
②质监总站037号文中规定：民用住宅照明总配电箱、盘、板内应没置N线和PE线端子排，各照明支路N线及PE线应经端子排配出。
层箱及户箱、盘不宜设PE线端子排，各用电器具PE线支线与PE线干线采用直接连接并包好绝缘放于二层板后。
③施工中层箱及户箱PE线的做法参照以上哪个标淮，应以当地质检站的要求为准。
12、配电箱内的接地应牢固良好。
保护接地线的截面应按下表的规定选择，并应与设备的主接地、端子有效连接。
13、配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的，不可拆卸的接地螺丝母，其保护接地线截面按上表1的规定选择，并应与其专用接地螺丝有效连接。
注意PE线不允许利用箱体、盒体串接。
14、配电箱如装有超过50伏电器设备可开启的门、活动面板、活动台面，必须用裸铜软线与接地良好的金属构架可靠连接。
(二)弹线定位根据设计要求找出配电箱的位置，并按照箱体外形尺寸进行弹线定位。
(三)明装配电箱1、明装配电箱分为明管明箱和暗管明箱两种，其配电箱的安装方式两种大致相同：但对于暗管明箱，现施工中一般采用下图一的做法，此做法的弊病是箱后的暗装接线盒不利于检查和维修，一旦遇到换线、查线等情况时，还得拆下明装配电箱。
图二的做法可避免这个问题，方便了检查和维修。
它只需在订货时按图示对箱体提出要求即可。
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱一一分配电箱一一开关箱；停电时应是：开关箱一一分配电箱一一总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、
维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

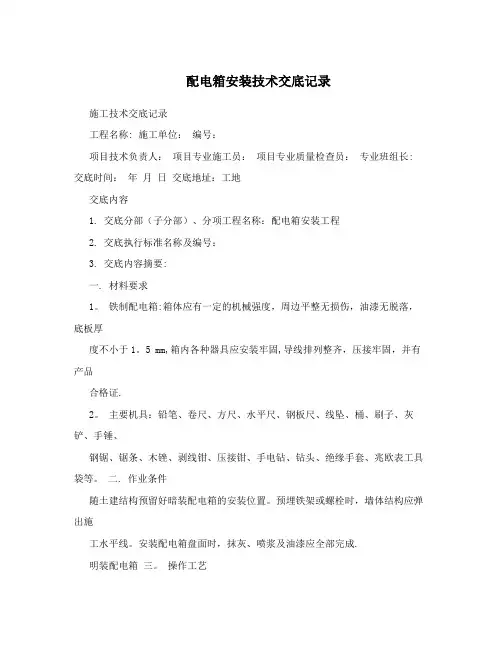

配电箱安装技术交底记录施工技术交底记录工程名称: 施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长: 交底时间：年月日交底地址：工地交底内容1. 交底分部（子分部）、分项工程名称：配电箱安装工程2. 交底执行标准名称及编号：3. 交底内容摘要:一. 材料要求1。
铁制配电箱:箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，底板厚度不小于1。
5 mm,箱内各种器具应安装牢固,导线排列整齐，压接牢固，并有产品合格证.2。
主要机具：铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲、手锤、钢锯、锯条、木锉、剥线钳、压接钳、手电钻、钻头、绝缘手套、兆欧表工具袋等。
二. 作业条件随土建结构预留好暗装配电箱的安装位置。
预埋铁架或螺栓时，墙体结构应弹出施工水平线。
安装配电箱盘面时，抹灰、喷浆及油漆应全部完成.明装配电箱三。
操作工艺铁架螺栓 1. 工艺流程固定盘面组装配电箱弹线盘面实加固电安装要求箱盘固定绝缘摇测物工定盘定位固定排电配暗装配电箱盘面列具线施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录工程名称: 施工单位：编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：工地交底内容2. 配电箱(盘）安装要求1、 1)。
配电箱(盘）应安装在安全、干燥、易操作的场所，暗装时底口距地1.4m，在同2、一建筑物内,同类盘的高度应一致，允许偏差为5 mm；3、 2）。
配电箱(盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显4、可靠的PE线接地.PE线不允许利用盒、箱体串接;5、 3）。
配电箱（盘）上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面6、引出及引进的导线应留有适当余度，以便于检修;7、 4).导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压 8、接，应加装压线端子（有压线孔者除外）。
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
一、交底目的为确保配电安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本交底适用于参与配电安装工程的全体施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全措施（1）施工人员必须佩戴安全帽，穿着符合规定的绝缘鞋，持证上岗。
（2）施工现场设置明显的警示标志，禁止无关人员进入。
（3）施工现场应配备必要的消防设施，如灭火器、砂箱等。
2. 配电安装基本要求（1）配电安装必须遵循国家相关标准和规范。
（2）配电线路敷设应采用三相五线制，确保线路安全可靠。
（3）配电箱、柜安装应符合下列要求：a. 配电箱、柜应固定在金属腿架上，电箱中心点与地面的垂直距离为1.4-1.6米，壁挂式箱底口距地高度为1.4米，安装垂直牢固。
b. 配电箱门上外侧设有配电编号、负责人及所控设备名称。
c. 电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩。
d. 配电箱要有防雨防砸措施，设备控制箱配锁锁箱。
3. 电缆敷设（1）电缆敷设应采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设。
（2）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。
（3）电缆按路别标明去向及用途。
4. 接地装置（1）现场采用TN—S接零保护系统。
（2）配电室内作一组重复接地装置，接地体选用符合要求的接地材料。
（3）重复接地电阻值小于等于10欧。
5. 安全注意事项（1）严格执行操作规程，持证上岗。
（2）穿戴好相应的劳保用品，正确操作。
（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。
（4）安装中精力集中，严禁酒后作业。
（5）发现安全隐患，立即停止作业，报告上级领导。
四、交底要求1. 施工人员应认真学习本交底内容，确保掌握安全操作技能。
2. 施工单位应将本交底作为培训内容，定期对施工人员进行安全教育和培训。
室外电力线路技术交底
1. 背景
室外电力线路是将电力从发电站传输到各个用户的重要组成部分。
为了确保线路的安全和可靠运行，必须进行技术交底，使相关人员能够了解线路的特点和操作要求。
2. 目的
本技术交底旨在向工作人员介绍室外电力线路的基本知识和操作要点，以确保他们在工作中能够遵守相关规定，并正确运行和维护线路。
3. 内容
3.1 线路概述
- 线路类型：交流线路、直流线路等
- 电压等级：高压线路、低压线路等
- 线路结构：杆塔、导线、绝缘子等
- 线路路径和布置：考虑地形、环境和安全因素
3.2 安全要求
- 安全操作：正确穿戴劳动保护用品、防止电击等
- 线路巡检：定期巡视、检查线路杆塔、绝缘子等
- 防护措施：确保周围无障碍物、绝缘工具的使用等
3.3 操作流程
- 线路开启与关闭操作：操作步骤、注意事项等
- 线路维护与修理：维修方法、故障排除等
- 紧急情况处理：电力故障、自然灾害等应急措施
3.4 处理常见问题
- 电力中断：排查故障、修复线路等
- 线路漏电：检测和消除漏电问题
- 区域供电：分区控制和调整供电等
4. 培训计划
为了确保相关人员能够掌握上述内容，我们将制定培训计划，包括：
- 培训时间和地点
- 培训的目标和内容
- 培训的方式和工具
- 培训评估和反馈机制
5. 舆论管理
为了避免信息泄露和误解，我们将制定舆论管理措施，包括：- 内部交流渠道的建立
- 信息发布和更新的方式
- 对外沟通和回应策略
6. 计划实施
将根据培训计划和舆论管理措施，制定具体的实施计划，确保室外电力线路的技术交底工作能够顺利进行。
一、交底目的为确保配电房电力安全，预防事故发生，提高员工安全意识，现将配电房电力安全技术要求交底如下。
二、交底内容1. 安全生产责任制（1）各级领导要高度重视配电房电力安全工作，落实安全生产责任制，明确各级人员的安全职责。
（2）各岗位操作人员要严格遵守操作规程，确保自身和他人的安全。
2. 配电房设施及环境要求（1）配电房内设备布局合理，通道畅通，通风良好，照明充足。
（2）配电房门窗向外开，并配锁，防止无关人员进入。
（3）配电房建筑物、构筑物的耐火等级不低于三级，并设置可扑灭电气火灾的灭火器和砂箱。
3. 配电柜安装及操作要求（1）配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。
（2）柜体安装要垂直，柜面整齐、平稳，底座与柜体固定牢固。
（3）底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接。
（4）配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。
4. 电缆敷设及接线要求（1）由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。
（2）室内设电缆沟，宽度为0.35米，深度为0.6米。
侧面抹灰防水，电缆出入穿管保护。
（3）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐。
5. 接地装置要求（1）现场采用TN—S 接零保护系统。
（2）配电室内作一组接地装置，接地电阻不得大于4Ω。
6. 电力设备巡视与维护（1）施工电源及高低压配电装置应设专职值班人员负责运行与维护。
（2）高压巡视检查工作不得少于二人，每半年应进行一次停电检修和清扫。
（3）高压油开关、隔离开关、避雷装置等设备应定期检查，确保其正常运行。
7. 应急处置（1）发生电力事故时，应立即切断电源，防止事故扩大。
（2）事故发生后，要及时上报，并按照应急预案进行处置。
三、交底要求1. 各级人员要认真听取本次交底内容，掌握配电房电力安全技术要求。
鲁DQ-004.1□□□鲁DQ-004。
1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□技术交底记录(公司级）鲁DQ-004□□□技术交底记录(公司级）鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□鲁DQ-004□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□单位工程名称日照市城市规划展览馆施工单位山东锦华建设集团有限公司分部工程建筑电气子分部工程供电干线分项工程桥架安装和桥架内电缆敷设日期年月日交底内容：1.电缆桥架安装工艺流程:2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准6.3.7.2图6.3.7.2。
其锚固圆钢的直径不小于10mm。
(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。
4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。
(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致。
（4）支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm。
