一般施工（调试）方案报审表表号：DJX -A2-06工程名称：阿坝松岗110千伏变电站新建工程编号：GY-500kv-FA-DQ-002本表一式四份，由承包单位填报，建设管理单位、项目监理部各一份、承包单位存二份。
松岗110千伏变电站新建工程110KV屋外配电装置安装技术措施四川电力建设二公司松岗项目部110KV屋外配电装置安装技术措施文件编号：受控状态：批准：年月日审定：年月日会签：年月日年月日年月日审核：年月日编写：年月日生效日期：年月日目录1 编制依据 (5)2 工程概况 (5)3 施工方法及技术要求 (5)4 质量措施 (12)5 安全措施 (13)6 施工进度计划 (13)7 质量检验控制点设置及验收标准，应产生的质量记录 (13)8 主要工程量 (18)9 要求提供的施工机具、设备、材料数量 (19)10 施工应具备的条件 (19)500KV配电装置安装技术措施1 编制依据1.1 四川电力设计咨询有限责任公司施工图（59-B368S-D0103）；1.2 《电气装置安装工程施工及验收规范》合编；1.3 《电力安全工作规程》(变电部分)1.4 《电气装置安装工程质量检验及评定规程》；1.5 电气装置安装工程电气设备交接试验标准 GB50150-20061.6 建设安全健康与环境管理工作规定1.7 厂家技术资料2 工程概况松岗110千伏变电站新建工程500千伏部分,本期出线2回(绵阳西线1回、绵阳东线1回)。
最终出线6回。
110KV本期1个完整串（第1串）和2个不完整串（第2串、第3串）。
本期安装以下设备：Ⅰ、Ⅱ组母线、母线接地开关、母线避雷器及母线电压互感器；第1串（完整串）；第2、3串（2个半串）各只上两台断路器，预留出线的断路器不上，用跨条与母线相连。
3施工方法及技术要求3.1 3AP2-FI 110KV SF6断路器安装3AP2-FI 110KV SF6断路器是由西门子（杭州）高压开关设备有限公司生产的以SF6气体作为绝缘和灭弧介质的压气式高压开关，三相户外式。
灭弧所需的灭弧介质压力在分闸过程中通过灭弧单元中的一个压力活塞设备形成。
开关的每一相装设一液压机构，以使开关适用于单相和三相自动重合闸。
3AP2-FI 550KV SF6断路器安装在厂家指导下进行。
3.1.1 核查土建预埋件厂家在浇注设备基础前已提供安装架，以保证土建预埋地脚螺栓的正确性。
但在安装设备前还得核查土建预埋件与厂家资料是否相符，每一相开关共有8颗预埋地脚螺栓，每一颗地脚螺栓在±0.000m上的高度为300mm，螺栓之间的尺寸要与厂家提供资料相吻合，不得歪斜。

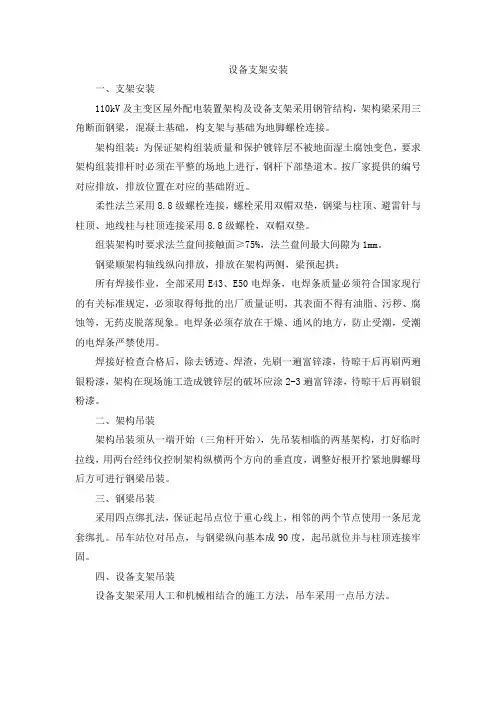

3.1.2 支架的安装把厂家提供的支架运抵现场，用吊车将支架吊起，安装人员配合起重工将支架对准预埋地脚螺栓就位，就位后，用螺栓将支架固定，最后用螺栓调整支架的平行度和垂直度，符合验评要求。
3.1.3 开关基架安装将开关基架运抵现场，在转动过程中基架只能放在平整的场地上，以防损坏液压管道。
先对基架进行检查，如有铜管断裂等损坏现象要及时通知有关人员到现场。
如无异常则可进行吊装，用吊车吊起基架慢慢移至支架上，起吊要用厂家提供的吊孔，就位后安装人员用厂家提供的四颗螺栓将开关基架固定在支架上。
注意基架上有极柱标记，安装时注意和设计图对应。
安装后基架上的控制柜应朝向电缆沟。
3.1.4 绝缘子的安装和操作杆的安装及调整拆除极座上的顶罩，拿掉装着的干燥剂的纸袋。
装上手动操作装置，固定液压锁。
此时保证液压操作装置是处在无压状态。
清洁极座并涂上润滑剂，将定位板插在SF6连接点气管一侧的两个螺纹孔内。
加入三根作为安装助件的支撑杆，使绝缘子下下节以稳定地安放在上面。
将新的圆形密封圈放入极座上的槽内。
利用手动装置调节传动杆至适合的安装高度。
通过起重机利用适合的传动装置垂直吊起绝缘子，放在支撑杆上拧紧。
清洁和润滑定心套筒并将其插入绝缘子下节，装上密封圈。
拆除操作杆两端的运输包装以及螺栓上的帽子，将操作杆与传动杆的法兰相配合的一端（标记向下）穿过定心套筒，绝缘子下节和绝缘子中节慢慢降至驱动杆上，对准安装标记，向下放操作杆。
注意操作杆上的导向环不要被定心套筒推高。
每个对角螺母（带止动垫片），用力矩扳手拧紧。
连接好操作杆之后，吊起绝缘子下节，拆除支撑杆和定位板，将绝缘子与极座对准并慢慢降至极座上，拧紧螺栓。
用定心环连接绝缘子中节与绝缘子上节（清洁的、涂脂的、带有两个密封圈）。
把他们一起放在绝缘子下节上，并装配好。
最后调整操作杆。
在绝缘子安装完毕之后，必须将操作杆用手动操作装置打到“分闸”位置（操作杆的最低位置）。
操作杆的顶面和绝缘子的上法兰面之间必须调整至公差±0.25mm。
必要时可在操作杆法兰上加补偿垫片。
3.1.5 均压环的安装在放置双断口灭弧室到安装完的绝缘支柱上去之前，须先套上均压环，再装双断口灭弧室，均压环与双断口灭弧室一起拧紧。
在连接导线之前，须将外均压环安装在端盖上。
3.1.6 合闸电阻的安装设备为了开关的运输，将均压电容与灭弧室分别包装运输，在安装双断口灭弧室之前要找出与灭弧室同样编号的均压电容装上。
装上合闸电阻和灭弧室之间的连杆，合闸电阻一侧使用已有的螺栓，灭弧室一侧要用M16×65的螺栓来替换。
拧开合闸电阻驱动箱上的装盖和运输板，安装盖换上新的圆形密封圈后将安装盖与运输板重新拧紧。
拧紧曲柄机构箱上的安装盖，取出装着干燥剂的纸袋。
将连杆从耦合杆以及等臂杆上松开，从机构箱中取出带连杆的十字叉头。
将十字叉头穿过四根光杆螺栓放置在操作杆法兰上，在加入止动垫片之后用螺栓拧紧，定心环清洁后涂上润滑脂，加上圆形密封圈之后放在绝缘子上节上。
在放置双断口灭弧室到安装完的绝缘支柱上去之前，须先套上均压环，双断口灭弧室小心地放置在绝缘支柱上，期间注意将带连杆的十字叉头引入驱动箱。
3.1.7 开关总成的安装用起重机小心地将开关放置在绝缘子上，注意将带连杆的十字叉头引入驱动箱。
双断口灭弧室用M16×80的六角螺栓以及M16的螺栓的螺母拧紧，用手动操作装置将操作杆慢慢向着“合闸”位置提高，直至等臂杆可以和耦合杆以及连杆耦合时停止，插入耦合销并用开尾销固定。
换上一只新的圆形密封圈后，拧紧盖板，拆除手动装置。
别的极柱用同样的方法安装。
3.1.8 导线和接地3.1.8.1 连接控制电缆和导线将控制电缆穿过电缆孔接入控制箱，按照二次回路图接在接线板上，接地线接在所设的接地端子上。
注意在施工时避免工具等物品的使用不当造成瓷瓶体和绝缘子裙的损坏。
3.1.8.2 接地开关基架用所带的接地螺栓按要求接在接地装置上。
3.1.9 开关充SF6气体3.1.9.1 开关充气的注意事项开关充气只能由行内专业人员在注意SF6充气曲线的情况下进行，充气装置中必须有一只安全阀（动作压力为8bar／0.8MPa／116psig）。
SF6气体必须在检测合格后才能注入断路器内。
3.1.9.2 充气将真空泵与接头相连，开关抽真空至压力≤20mbar／0.002MP／29psi（绝对压力），从充气接头上拆除真空泵。
厂家提供了一套充气装置用于从气瓶中给开关充气。
将充气装置中的软管和开关的充气接头相连以备充气。
为避免气瓶的结冰现象，用在调节阀的手轮调节气体流量，用压力表监控充气过程。
注意与环境温度相关的正确的充气压力。
最大充气压力允许超过0.3bar／0.03MP／4.4psi（与温度无关），正常压力见厂家说明书。
充气结束后，拧下充气装置，关闭接头，拧紧锁紧螺母。
3.1.9.3 充气后的密封性检查在开关安装及充入SF6之后，要对极柱和管道上的气体连接处以及对极板、绝缘子和箱体之间的法兰连接进行密封性检查，使用wobst制造的喷雾剂来进行（厂家配套）。
3.2隔离开关安装3.2.1 将底座用M20螺栓安放在基础上，安装时将带铭牌的底座放在B相，用水平仪调整其顶面是否水平。
如不平，用调整垫片调水平。
3.2.2 在地面用M16×80六角螺栓分别将上、中、下支持瓷瓶和上、中、下旋转瓷瓶连接在一起；然后用吊车安装在底座上，并用M16×75六角螺栓紧固，用水平仪检查上支持瓷瓶的上法兰平面是否水平，若不水平用垫片调整。
3.2.3 主闸刀装配：将主闸刀吊装在支持瓷瓶上，用M16×60六角螺栓紧固，旋转瓷瓶用M16×40六角螺栓紧固。
3.2.4 将主刀闸处于接近合闸位置，此时静触头应处于动触头的中心，否则利用底座安装孔进行调整；将主刀闸处于合闸位置，测量动触头保护罩边缘与静触头边缘的距离是否合格，如不合格，利用底座的安装孔进行调整。
调整主刀上双连杆，是主刀在合闸位置应处于水平状态，注意一定要使双连杆的长度相等，且主刀在合闸到位后，主动臂应在死点位置，并距限位螺钉2mm。
3.2.5 接地刀闸安装：将接地刀杆插入夹头内，用手推动接地刀杆使其插入到接地触头内50±100mm，注意应在动静触头表面涂凡士林油。
3.2.6 主刀操作机构安装：3.2.6.1将隔离开关处于合闸位置，接地开关处于分闸位置，在各转动部位均涂凡士林油。
3.2.6.2 把机构按图示位置安装在基础上，将调角连轴器插在机构输出端中，并使调角连轴器的中心也底座的传动轴中心对齐，用园头键合螺栓将底座的传动轴与套及接头分别连接在一起，将主刀放到合闸位置，用手柄将机构顺时针摇到合闸位置，再反向摇8～10圈，将无缝钢管一端插入接头中焊牢，另一端插入到调角连轴器装配上焊牢。
3.2.6.3 摇动机构进行分合闸操作，观察主刀的底座，当出现下面情况时，应适当调整：a、机构已运动到位，而主刀不到位，调整机构内行程开关，以增大输出角度。
b、主刀合闸过盈而分闸不到位或分闸过盈而合闸不到位，松开调角连轴器调整机构的初始角度。
3.2.6.4 将主刀置于中间位置，电动操作，观察主刀运动方向，如有不对，各任意调换三相电源的其中两相。
3.2.6.5 观察机构内行程开关位置，当主刀在分闸位置或合闸位置时，行程开关应动作。
3.2.7 接地刀闸操作机构安装调整：3.2.7.1 按图示将机构安装在基础上，将调角连轴器装配插在机构输出端中。
3.2.7.2 用手柄将机构顺时针摇到合闸位置，再反向摇8～10圈，截取一适当无缝钢管，上端通过支架与传动轴连接，下端插入调角连轴器并焊牢；同时将地刀置于合闸位置，调整拐臂，然后连接曲柄与拐臂。
3.2.7.3 操作接地刀，观察其运动情况，如果合闸不到位，则应在加大曲柄半径地同时调长曲柄连杆，直至分合闸到位。
3.2.8 安装后的检查：3.2.8.1 主刀断口距离不小于4700mm；接地刀断口距离不小于4000mm。
地刀合闸后刀头插入静触头深度为50±10mm。
