南京信息职业技术学院毕业设计论文作者薛亮学号*****T32 系部电子信息学院专业无线电技术题目基于单片机的家用电器远程遥控装置的设计与制作指导教师李光明评阅教师完成时间：2010年2月11日目录第1章绪论 (5)1.1 概述 (5)1.2 设计要求及主要功能介绍 (5)1.3 MCS-51系列单片机简介 (7)第2章系统总体设计 (9)2.1 系统功能模块的划分 (9)2.2 系统原理框图 (9)2.3 系统软件主要特色 (10)第3章各模块详细设计 (12)3.1 振铃检测模块的设计 (12)3.2 双音多频模块的设计 (13)3.3 自动摘机及超时挂机模块的设计 (16)3.4 语音提示模块的设计 (17)3.5 密码设置模块的设计 (21)3.6 EEPROM及看门狗模块的设计 (23)3.7 继电器驱动模块的设计 (27)3.8 系统总程序的设计 (28)第4章系统的组装、调试和测试 (30)4.1 系统的组装、调试 (30)4.2 振铃检测及自动摘机功能的测试 (30)4.3 语音及双音多频功能的测试 (30)4.4 密码设置功能的测试 (30)4.5 EEPROM密码存储功能的测试 (31)4.6 继电器驱动、电器状态显示及语音提示功能的测试 (31)4.7 超时自动挂机功能的测试 (31)第5章系统方案总评 (32)结论 (33)致谢 (33)参考文献 (33)附录A 家用电器远程遥控装置的功能及使用 (35)1 家用电器远程遥控装置的功能 (35)2 家用电器远程遥控装置的使用方法 (36)图1 家用电器远程遥控装置原理图 (38)图2 家用电器远程遥控装置印制板图 (39)图3 家用电器远程遥控装置CPLD内部电气图 (40)表1 家用电器远程遥控装置元器件清单 (41)第1章绪论1.1 概述单片机以其强大的控制能力已经被广泛应用于诸多领域，从最初的8位控制器到现在的16位、32位控制器都还有很大的发展和应用空间。
红外遥控开关摘要遥控技术是对受控对象进行远距离控制和监测的技术。
它是利用自动控制技术，通信技术和计算机技术而形成的一门综合性技术。
一般都是指对远距离的受控对象的单一的或两种极限动作进行控制的技术，在人们的生产生活中具有广泛的应用空间。
根据控制方式的不同，一般分红外遥控、声控和无线遥控，俗称“三遥”。
伴随着人们的物质文化生活水平日益提高，各种各样的家用电器走进了千家万户，其中，大多数的家用电器都有各自不同的遥控器，人们常常为了控制某台电器而到处寻找其对应的遥控器，这样，就给人们的生活带来了很多不便。
而红外线遥控则是目前最广泛的一种通信和遥控手段。
由于红外线遥控器具有体积小、功耗低、功能强、成本低等特点。
因此，彩电、录像机、音响设备、空调、玩具、门铃以及遥控汽车路牌等其它小型装置上也纷纷采用红外线遥控。
本系统采用单片机AT89S51作为本设计的核心元件，利用红外线遥控发射、接收的工作原理以及单片机外部中断的原理而设计的一款遥控开关。
当一体化红外接收器接收到红外遥控信号后，将光信号转变成电信号，经放大、解调、滤波后，将原编码信号送入单片机AT89S51中进行信号识别、解码，然后进行相应的处理，达到控制电器的目的。
关键词：遥控技术单片机红外编码解码AbstractRemote control technology is controlled objects of remote control and monitoring technology. It is the use of automatic control technolo gy, the communication technology and computer technology, in the form of a comprehensive technology. Generally refers to the distant controll ed object's single or two extreme action control technology, in the peop le's production and life have extensive application space. According to t he control mode of different, generally share out bonus, sonic and the r emote wireless remote control, commonly known as the "three control". With people's material and cultural life level enhances increasingly, all kinds of household appliances into the innumberable families, among t hem, most of the household appliances are all of different remote, peop le often in order to control a station appliances and looking for its corr esponding remote, so, give people's life has brought much inconvenienc e. And infrared remote control is the most extensive a communications and remote control method. Due to the infrared remote control with sm all size, low power consumption, the function is strong and low costs. Therefore, TVS, VCRS, audio equipment, air conditioning, toys, the do orbell and other small car signpost remote device are adopting infrared remote control.The system USES AT89S51 single-chip microcomputer as the cor e components, this design using infrared remote control transmitting and receiving the working principle and the principle of microcontroller ext ernal interruption designed one of remote control switch. When integrati on infrared receiver receive infrared remote control signal after, will ch ange into electrical signals, light signals through enlargement, demodulat ion, filtering, will the original coding signal into SCM in AT89S51 sig nal recognition, decoding, then carries on the corresponding processing, achieve the purpose of control electric appliance.key words:Control technology SCM Infrared code decode目录第一章系统介绍和设计原理 (4)1.1引言 (4)1.2遥控器 (5)1.3系统结构及原理 (6)1.4系统框图 (6)1.5系统设计思想 (6)1.6器件选择 (7)1.7遥控距离的影响因素 (7)第二章系统硬件设计2.1有关知识的介绍 (8)2.1.1单片机AT89S51的知识介绍 (8)2.1.2红外线及器件的基本知识 (12)第三章系统软件设计3.1红外遥控发射器及其编码 (14)3.2 红外发射及编码原理图 (15)3.3红外编码按键图 (14)3.4红外解码原理图 (18)3.5接收器及解码 (18)第四章程序流程图 (19)第五章程序清单 (20)小结 (23)参考文献 (24)第一章系统介绍和设计原理1.1引言随着电子科技的发展，遥控技术的出现，目前市场上出现了越来越多的红外线遥控家电设备；逐步提高了人们的生活水平。
河南工业职业技术学院Henan Polytechnic Institute 毕业设计（论文）题目智能窗帘系统控制班级＿机电 1001摘要随着科技的发展，智能家居已逐渐进入人们的生活中。
市场对于红外遥控控制系统的需求也越来越大。
高精度、多功能、低功耗，是现代科技的主导方向。
因此，单片机在电子产品的应用已经越来越广泛，在很多电子产品中都用到了红外控制。
本设计介绍给予AT89C51单片机控制的智能窗帘系统，它采用了红外遥控技术，实现室内任何地方，只要轻按遥控器，窗帘就会随心所欲的打开或关闭。
为了使窗帘更加智能化，在设计中还加入光控和自动定时控制，可以根据光强或用户定时，开启或关闭窗帘，让该设计更加人性化。
关键字：智能窗帘、光控、单片机目录第一章绪论 (1)1.1 窗帘红外遥控设计目的 (1)1.2智能窗帘概述及发展 (1)第二章设计思路 (2)2.1主要任务 (2)2.2 工作原理 (2)2.3实现功能 (2)第三章设计方案 (3)3.1红外遥控的基本原理 (3)3.2 系统总体结构规划 (3)第四章硬件设计 (5)4.1 89C51单片机及相关电路 (5)4.2晶振电路 (5)4.3复位电路 (6)4.4时钟电路 (7)4.5电源电路 (8)4.6 步进电机控制系统电路 (9)4.7 键盘/显示接口电路 (10)4.8 传感器 (12)4.9 放大滤波电路 (14)4．10 A/D转换 (15)第五章系统软件设计 (17)5.1 主程序软件设计 (17)5.2 光控电机程序设计 (18)5.3 LCD1602显示程序设计 (18)5.4 DS1302程序设计 (19)5.5 键盘程序设计 (21)5.6光照采集程序设计 (21)5.7 DS18B20程序设计 (22)总结与展望 (23)参考文献 (24)致谢 (25)第一章绪论随着国民经济的发展和科学技术水平的提高，特别是计算机技术，通信技术、网络技术、控制技术的迅猛发展与提高，促使家庭实现了生活现代化，居住环境舒适化。
红外遥控系统毕业论文红外遥控系统毕业论文题目:红外遥控系统——红外发射器目录前言……………………………………………………………………1、绪论………………………………………………………………1.1、研究背景1.2、研究目的1.3、研究意义2、单片机简介………………………………………………………2.1、单片机的特点及发展2.2、单片机的基本组成2.3、单片机的特点2.4、单片机的应用3、硬件电路…………………………………………………………3.1、AT89S51单片机介绍3.2、时钟电路3.3、复位电路3.4、红外接收器的电路设计4、软件程序…………………………………………………………附录1、元件清单2、红外接收器电路原理图致谢单片机红外遥控系统——红外接收器前言摘要：二十世纪九十年代以来，计算机、信息、电子、控制、通信等技术得到迅速发展，促使了社会生产力的提高，也使人们的生产方式和生活方式产生了日新月异的变化，单片机因其高可靠性和高性价比，在智能化家用电器、仪器仪表等诸多领域内得到了极为广泛的应用。
当前单片机对家用电器控制呈现出外型简单化、功能多样化、性能优越化的发展趋向。
红外遥控器具用使用方便、功耗低、抗干扰能力强的特点，因此它的应用前景是不可估量。
本课题以延伸红外无线遥控技术为目的，核心是设计出一个无线红外多路遥控发射/接收系统。
顾名思义本系统分发射器和接收器，接收器接收发射出来的红外信号控制8路LED灯以不同方式点亮的效果。
关键词：单片机、红外接收器、8路LED灯Chip infrared remote control system -- the infrared receiver Abstract: since the nineteen ninties, computer, information, electronics, control, communication and technology obtained the rapid development, promoted the improvement of social productivity, but also to people's way of life and mode of production produced change rapidly changes, SCM because of its high reliability and cost-effective, in the intelligent home appliances, instrumentation and other many other areas has been very widely used. The current SCM on household appliances control presents a simplistic appearance, functional diversification, the development trend of superior performance. Infrared remote control apparatus with easy to use, low power consumption, strongcapacity of resisting disturbance characteristics, so its application prospect is inestimable.The topics to extend the infrared wireless remote control technology for the purpose, the core is to design a wireless infrared remote control transmitting / receiving system. As the name suggests this system consists of a transmitter and a receiver, the receiver receives the infrared signal emitted control8 way LED lamp lighting effects in different ways.Key words: SCM, infrared receiver,8LED lamp1、绪论1.1 研究背景近年来随着计算机在社会领域的渗透,单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

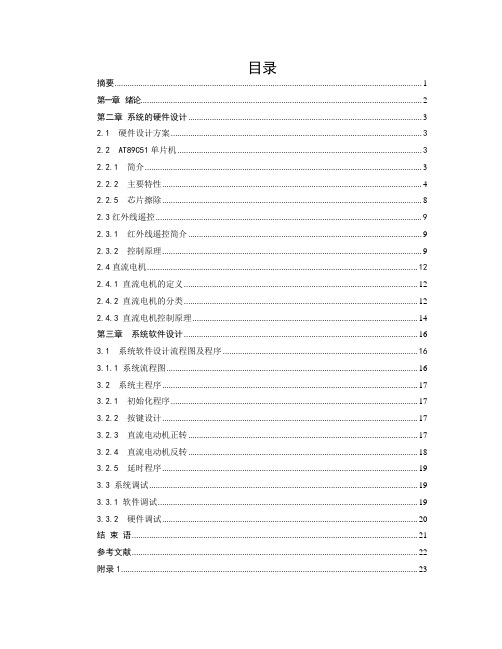

目录摘要 (1)第一章绪论 (2)第二章系统的硬件设计 (3)2.1 硬件设计方案 (3)2.2 AT89C51单片机 (3)2.2.1 简介 (3)2.2.2 主要特性 (4)2.2.5 芯片擦除 (8)2.3红外线遥控 (9)2.3.1 红外线遥控简介 (9)2.3.2 控制原理 (9)2.4直流电机 (12)2.4.1 直流电机的定义 (12)2.4.2 直流电机的分类 (12)2.4.3 直流电机控制原理 (14)第三章系统软件设计 (16)3.1 系统软件设计流程图及程序 (16)3.1.1 系统流程图 (16)3.2 系统主程序 (17)3.2.1 初始化程序 (17)3.2.2 按键设计 (17)3.2.3 直流电动机正转 (17)3.2.4 直流电动机反转 (18)3.2.5 延时程序 (19)3.3 系统调试 (19)3.3.1 软件调试 (19)3.3.2 硬件调试 (20)结束语 (21)参考文献 (22)附录1 (23)附录2 (24)摘要红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，是目前使用广泛的一种近距离无线通信和遥控方式。
为了满足工农业生产中对电机转速实时测控要求，本文进行红外遥控电机转向系统的设计研究，详细地分析了各功能模块的硬件电路的设计和相关软件程序的编写本设计主要包括红外线信号的收发、LED指示灯、直流电动机转向控制等几个重要功能模块。
首先通过对红外线遥控工作原理的分析，提出基于单片机AT89C51进行编码、译码，设计了红外遥控电路，编写了红外发射和接收程序；在直流电动机的转向控制方面，本设计采用对直流电动机正负极高低电平的控制来实现电动机的转向控制；通过红外线遥控装置还可控制直流电机启动与停止。
本设计采用单片机组成红外遥控电机转向系统，结构简单，功能强，运行可靠，可对电机转向进行良好控制。
关键字AT89C51单片机；直流电动机；LED；红外线遥控装置第一章绪论红外线遥控是目前使用广泛的一种通信和遥控手段，它不影响周边环境、不干扰其它电器设备；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。
1基于51单片机的电器遥控设计毕业论文 .txt49礁石因为信念坚定，才激起了美丽的浪花；青春因为追求崇高，才格外地绚丽多彩。
50因为年轻，所以自信；因为自信， 所以年轻。
本文由bigpanda20088贡献doc 文档可能在WAF 端浏览体验不佳。
建议您优先选择TXT ,或下载源文件到本 机查看。
目录…… 一 总体设计方案 ……4……1利用红外遥控开关电路 ……4……二系统硬件电路设计 ……5 1.2显示器件选择 ……6 1.3调光器件选择 ……6 1.4按键控制方式选择 ……6 2.电路设计： ……2.电路设计： ……7电路设计2.1 .发射电路部分 ……7 2.2 .接收电路部分 ……10 2.3.系统功能实现方法 ……2.3.系统功能实现方法 ……11 2.3.1 .遥控码的编码格式 ……11 2.3.2 .遥控码的发射 ……12 2.3.3 .数据帧的接收处理 ……12 2.4.遥控发射及接收控制电路的软件设计2.4.遥控发射及接收控制电路的软件设计……13 2.4.1 遥控发射部 分： ……13 2.4.2 遥控接收部分：……15…… 三 设计调试 ……16调试步骤：…… 调试步骤：……16…… 四 结束语 ……19附录（参考文献及计算机程 序清单） …… 附录（参考文献及计算机程序清单）……20参考文献： …… 参 考文献： ……20…… 程序清单 ……21 摘要随着电子科学技术的发展，遥控遥测技术在高科技研究、工农业生产、通信1术、军事技术、家用电器等诸多领域得到了广泛地应用。
特别是随着各类遥控专用集成电路不断问世，使得各类遥控设备的性能更加优越、可靠，功能也更加完善。
该系统设计主要是围绕红外遥控的相关理论和应用进行研究。
该遥控装置采用晶体稳频脉冲调幅发射机，电路较简单，频率稳定度高，发射的是间断的28MHZ 等幅载波。
接收机采用自熄式超再生检波方式，检波级工作在非线性工作状态，具有间歇高频振荡和检波双重功能，接收灵敏度较高。
51单片机中做红外遥控密码锁的课题论文毕业论文1.1 课题背景及目的电子技术的飞速发展，给古老的锁具生产带来了巨大的变革，现代的电子技术与机械技术相结合，产生了一大批如声控锁、磁控锁、密码锁、遥控锁，指纹锁等先进的锁具。
目前国外密码锁系统的主要方向的发展是：接触式密码锁系统，非接触式密码锁系统，智能识别密码锁系统，但是他们都相应的存在着不同的缺点。
例如：接触式密码锁系统成本较低，体积小，卡片本身无须电源，但使用不太方便，而且有接触磨损。
相比之下，红外遥控密码锁系统的成本与接触式密码锁系统相当，而且可以进行近距离遥控，使用十分方便。
而且它已经与 PC 机的数据库相结合，可以组成一套酒店房间的门禁管理系统。
由于红外遥控具有许多优点，例如红外线发射装置采用红外发光二极管遥控发射器易于小型化且价格低廉；采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，增加遥控功能，提高信号传输的抗干扰性，减少误动作，而且功率消耗低；红外线不会向室外泄露，不会产生信号串扰；反应速度快、传输效率高、工作稳定可靠等。
工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。
所以红外线遥控是目前使用最广泛的一种通信和遥控手段。
在本设计中，红外遥控密码锁和 PC 机、数据库相结合，能够实现适时的、强大的管理，使得整个红外遥控系统得到更好的完善。
1.2 国外研究现状目前大部分的锁采用的都是机械式的，其最大的缺点是利用简单工具就能很容易地把锁打开。
针对这种情况，我们设计了一种红外遥控密码锁，而一般设备都采用专用的遥控编码及解码集成电路，其制作简单、容易，但由于特定功能的限制，只适用于专用的电器产品，其应用围受到限制。
而设计的红外遥控密码锁系统能提高门禁系统的可靠性和安全性,适应市场需要。
该系统具有普通电子密码锁功能的同时,还增加了遥控功能。
该系统具有较强的实际应用价值,所涉及的技术包括:红外载波数据传输技术、单片机控制技术、红外遥控系统编码及译码技术、电路设计与演示板制作技术等。
毕业设计专业：班级学号：学生姓名：指导教师：二〇年月遥控系统的设计The design of remote system专业班级：学生姓名：指导教师：系别：20 年月摘要随着科学技术的飞速发展，信息的飞快传播，红外遥控在人们的生活中已经成为不可或缺的部分。
本文重点介绍了利用单片机AT89C51和AT89C2051实现红外发射和接收电路的设计方法。
发射电路采用单片机89C2051将待发送的二进制信号编码调制为40KHz的脉冲信号通过红外发射管发射红外信号。
红外接收端采用一体化红外接收头HS0038接收红外接收信号。
它同时对信号进行放大检波，整形得到TTL电平的编码信号再送给单片机。
经单片机解码实现对不同设备的控制。
整个电路耗电省、简单可靠、操作灵活、性能价格比高，较好地满足了现代生活，生产和科研的需要。
广泛应用在家用电器,安全保卫,及人们的日常生活中。
例如电视机的遥控，音响设备的遥控，电风扇的遥控，安全保卫报警器，遥控空调器，自动门等均可采用红外遥控技术来实现。
关键词：遥控电路；红外发射；红外接收；单片机ABSTRACTWith the rapid development of technology, the rapid dissemination of information means that infrared control has become an indispensable component in people‟s life. The article highlighted the design method of transmitting and receiving circuit by infrared control which use single-chip microcomputer AT89C51 and AT89C2051. The emission circuit concocts the binary system signal coding which is prepared to send with the signle-chip microcomputer 89C2051.Then the pulse signal uses infrared emission diode to send the infrared signal. The infrared signal is received by the integrative infrared receiving HS0038. At the same time the signal is magnified and plasticed to get the TTL coding signal sending to the signle-chip microcomputer. After that the signle-chip microcomputer decodes the signal to control different equipments. The entire circuit is simple, reliable, flexible operation，high-performance, of high value and low cost, and it can meet the modern life, production and research need. The infrared remote system is abroad used in the wirings, security ward and people daily life. For emample, it can be used to remote control TV, raido and air-condition. Also used in security alarm, auto door and so on.Key Words：Remote controlling circuit；Infrared emission；Infrared receiving；Single-chip microcomputer目录1 引言 (1)2 方案论证与发展趋势 (3)2.1方案论证 (3)2.2技术指标 (6)2.3红外遥控系统的发展趋势 (6)3 红外遥控系统的硬件设计 (8)3.1红外收发电路的设计 (8)3.1.1芯片介绍 (8)3.1.2红外发射电路 (12)3.1.3红外接收电路 (12)3.2直流稳压电源的设计 (13)3.2.1单相桥式整流电路 (13)3.2.2 滤波电路 (14)3.2.3 稳压电路 (15)3.3 控制部分的设计 (15)3.3.1 可控硅原理 (15)3.3.2 光耦原理与作用 (18)4 红外遥控系统的软件设计 (20)4.1系统功能实现办法 (20)4.1.1遥控码的编码格式 (20)4.1.2遥控码的发射 (20)4.1.3数码帧的接收处理 (20)4.2遥控发射及接收控制流程图 (21)4.2.1遥控发射部分 (21)4.2.2遥控接收部分 (22)4.3软件设计 (25)4.3.1发射编码的软件设计 (25)4.3.2接收编码的软件设计 (26)5 调试 (27)结论 (30)参考文献 (31)附录1：发射程序 (32)附录2：接收程序 (36)附录3：红外发射电路图 (40)附录4：红外接收电路图 (41)致谢 (43)英文资料及中文翻译 (44)1 引言随着远程教育系统的不断发展和日趋完善，利用多媒体作为教学手段在各级各类学校都得到了广泛应用。
电风扇控制器设计摘要本文介绍了一种电风扇控制器。
它具有多级调速，定时，遥控，温度控制等多项功能。
以AT89C51单片机作为控制核心，通过单片机控制双向可控硅来调节电风扇的转速，以实现电风扇的三级速度调节，模拟自然风、睡眠风等。
利用无线通信技术实现电风扇的遥控功能。
使用温度传感器DS18B20，实现电风扇的温度调节。
关键词：AT89C51单片机，可控硅，无线通信，温度传感器。
Electric fan controller designAbstractThis paper presents a fan controller. It has a multi-speed, time, remote control, temperature control and many other features. The AT89C51 microcontroller as the control, two-way through the SCM SCR conduction angle to adjust the fan's input voltage to achieve the stepless fan speed adjustment, simulation of natural wind, sleeping wind and so on. Using wireless communication technology of remote control fans. Temperature sensor DS18B20, to achieve the temperature control fan.Key words: AT89C51 microcontroller, SCR, wireless communications, the temperature sensor毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
基于AT89C51单片机控制的红外遥控器作者：陈征北来源：《中国科技博览》2017年第13期[摘要]采用单片机AT89C51作为本设计的核心元件，利用红外遥控器发射，接收的工作原理以及单片机外部中断的原理制成的一款遥控器。
本文首先介绍了红外线的基本特性和优点。
然后描述了红外遥控的系统设计概况，红外遥控系统由发射和接收两大部分组成，应用编/解码专业集成电路芯片来进行控制操作，控制部分包括键盘矩阵，编码调制，LED红外发送器；接收部分包括光，电转换放大器，解调，解码电路。
最后介绍了红外线遥控开关的工作过程。
[关键词]单片机；红外线；发射；接收中图分类号：TP872 文献标识码：A 文章编号：1009-914X（2017）13-0230-01一、红外遥控技术简介60年代初，一些发达国家开始研究民用产品的遥控技术，但由于受当时技术条件的限制，遥控技术发展很缓慢。
70年代末，随着大规模集成电路和计算机技术的发展，遥控技术才得到快速的进步。
在遥控方式上大体经历了从高成本的有线到成本低廉控制方便的无线控制。
最初的无线遥控装置大多采用的是电磁波传输信号，由于电磁波容易产生干扰，也易受到外界干扰，因此逐渐采用超声波和红外线媒介来传输信号。
与红外线相比，超声传感器频带窄，所能携带的信息量少，易受干扰而引起误动作。
由于红外线在频谱上居于可见光之外，所以抗干扰性强，且安全。
具有光波的直线传播特性，不易产生相互间的干扰，是很好的信息传输媒体。
红外遥控技术在这十年来得到了迅猛发展，尤其在家电领域如彩电、DVD、空调、玩具等，也在其它电子领域得到广泛应用，随着人们生活水平的提高，对产品的追求是使用更方便、更具智能化，红外遥控技术正是一个重点的发展方向。
红外线是波长在760nm至1mm之间的电磁波，它的频率高于微波而低于可见光，是一种人的眼睛看不到的光线。
红外通信一般采用红外波段内的近红外线，波长在0.76um至3.0um 之间。
1 毕业设计（论文）说明书 题 目： 基于AT89C51单片机红外遥控系统
2
毕业论文（设计）原创性声明 本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名： 日期： 毕业论文（设计）授权使用说明
本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。学校可以公布论文（设计）的全部或部分内容。保密的论文（设计）在解密后适用本规定。
作者签名： 指导教师签名：
日期： 日期： 3
注 意 事 项 1.设计（论文）的内容包括： 1）封面（按教务处制定的标准封面格式制作） 2）原创性声明 3）中文摘要（300字左右）、关键词 4）外文摘要、关键词 5）目次页（附件不统一编入） 6）论文主体部分：引言（或绪论）、正文、结论 7）参考文献 8）致谢 9）附录（对论文支持必要时） 2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。 3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。 4.文字、图表要求： 1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写 2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画 3）毕业论文须用A4单面打印，论文50页以上的双面打印 4）图表应绘制于无格子的页面上 5）软件工程类课题应有程序清单，并提供电子文档 5.装订顺序 1）设计（论文） 2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订 3）其它 4
毕业设计（论文）中文摘要 作为传统的家用电器，随着空调的普及，电风扇的市场地位受到了巨大的冲击，传统的开/关、调速功能已经不能满足市场的需求。人们希望电风扇在体积小、作方便等的基础上能够拥有更多的功能，而红外遥控的广泛应用及单片机技术的成熟，则使得智能红外遥控系统成为了电风扇的发展趋势。 本设计采用51单片机作为遥控发射接收芯片，HS0038作为红外一体化接收发射管，在此基础上设计了一个简易的智能红外遥控电风扇系统。系统包括接收和发射两大部分，本文设计实现了几项电风扇的基本功能：开/关功能、多级调速功能、0.5-7.5小时不同时间段的定时功能，以及自然、正常两种风类的选择功能。另外本系统有16个按键，可用于扩展控制其他电器。本设计方案基于市场的需求，结合红外遥控设计简单、作方便、成本低廉等特点。
关键词：红外遥控 信号调制 编码 解码 毕业设计（论文）外文摘要 Title： Infrared remote control system in view of SCM AT89C51
Abstract： With the popularity of air conditioners, the market position of the electric fans which are the traditional household appliances will receive a huge impact, the traditional on / off and speed control function have been unfit for the needs of the market. It is hoped that the fans in small, easy to operate, and so on the basis can have more features. When the application of infrared remote control becomes wilder and technologies of SCM become mature, the remote control system is the trend． The design use a special launching and receiving chip which depends on remote control. On the basis of this chip a system of intelligent infrared remote-control was designed for the fan. The system consists of the launching part and the receiving part. This system is designed to achieve some basic functions of fans: on / off function, three kinds of speed, the timing function which can be chosen at different times of 0.5-7.5 hours, and the function of two kinds of wind which are the natural wind and the normal wind. The design was based on the needs of the market. Considering that infrared remote control is simple, easy to operate, low-cost．
Keywords：Infrared Remote Control Signal Modulation Encoding Decoding 目 录 1 绪论 .................................................... 5 1.1 课题设计目的及意义 ...................................... 5 2 系统的硬件结构设计 ....................................... 6 2.1 AT89C51系列单片机功能特点 ............................... 6 2.2 红外发射电路 ............................................ 9 2.3 红外检测接收电路 ....................................... 10 2.4 光电耦合控制电路 ....................................... 11 2.5 电源电路设计 ........................................... 13 2.6 显示部分的设计 ......................................... 13 2.7 键盘设计 ............................................... 15 3 系统软件的设计 ......................................... 17 3.1 定时/计数器应用 ........................................ 17 3.2 红外接收 ............................................... 19 3.3 调速单元 ............................................... 20 结 论 .................................................... 22 致 谢 .................................................... 23 参考文献 ................................................. 24 附 录 ................................................. 25 附录1：发射程序 ............................................ 25 附录2：接收程序 ............................................ 28 附录3：红外发射电路图 ...................................... 32 附录4：红外接收电路图 ...................................... 33 1 绪论 1.1课题设计目的及意义 随着科技的发展，人们生活的节奏也越来越快，随之人们对方便，快捷的要求也随之不断增高。遥控器的出现，在一定程度上满足了人们这个要求。遥控器是由高产的发明家Robert Adler在五十年代发明的。而红外遥控是20世纪70年代才开始发展起来的一种远程控制技术，其原理是利用红外线来传递控制信号，实现对控制对象的远距离控制，具体来讲，就是有发射器发出红外线指令信号，有接收器接收下来并对信号进行处理，最后实现对控制对象的各种功能的远程控制。 红外遥控具有独立性、物理特性与可见光相似性、无穿透障碍物的能力及较强的隐蔽性等特点。随着红外遥控技术的开发和迅速发展，很多电器都应用了红外遥控，而电风扇也不例外。从单纯的在电风扇面板上通过按钮控制，到短距离(10M以内)的遥控，虽然改变不大，但其带来的便利无疑是巨大的。而红外遥控技术的成熟，也使得遥控电风扇变得设计简单，价格低廉。 作为一种老牌的电器，电风扇具有价格便宜、摆放方便、体积轻巧等特点。虽然现在空调在城市中已经相当普遍，并有替代电风扇的趋势，但由于大部分家庭消费水平的限制，电风扇作为一个成熟的家电行业的一员，尤其在中小城市，以及乡村将来一段时间内仍然会占有市场的大部分份额。 市场的需求促使了电风扇的发展。随着“智能化”的兴起，电风扇的功能也越来越多，越来越贴进人们生活。因此，对于电风扇的开发和设计依然有着较大的实用价值。在现有市场上多功能遥控电风扇的基础上，人们提出了一种新型的智能电风扇，相对于过的电风扇，智能电风扇添加了很多人性化的设计，如安全保护，倾倒保护，智能照明等功能，使电风扇更加人性化，相信其丰富的功能，人性化的设计将会大大提高电风扇的市场竞争力。 而本设计就是以电风扇为对象，通过红外遥控实现电风扇的几种常用功能如开关、调速、定时等的控制，相对于传统的机械控制，体现出了更加方便快捷的优点。
