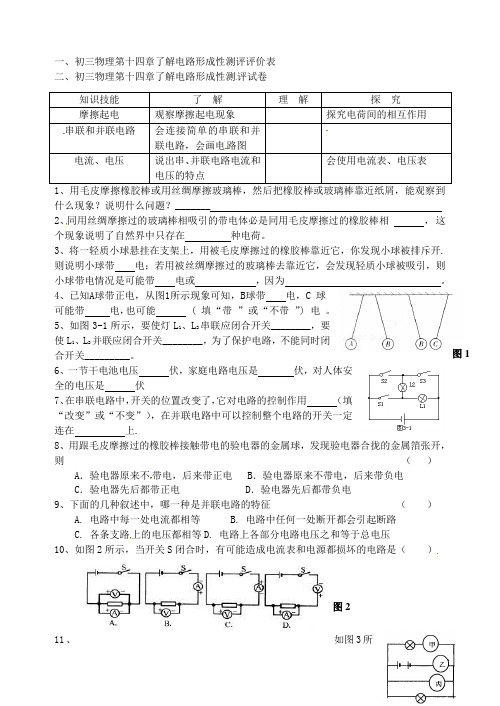

一、初三物理第十四章了解电路形成性测评评价表 二、初三物理第十四章了解电路形成性测评试卷1、用毛皮摩擦橡胶棒或用丝绸摩擦玻璃棒，然后把橡胶棒或玻璃棒靠近纸屑，能观察到什么现象？说明什么问题？_______2、同用丝绸摩擦过的玻璃棒相吸引的带电体必是同用毛皮摩擦过的橡胶棒相 ， 这个现象说明了自然界中只存在 种电荷。
3、将一轻质小球悬挂在支架上，用被毛皮摩擦过的橡胶棒靠近它，你发现小球被排斥开.则说明小球带 电；若用被丝绸摩擦过的玻璃棒去靠近它，会发现轻质小球被吸引，则小球带电情况是可能带 电或 ，因为 。
4、已知A 球带正电，从图1所示现象可知，B 球带 电，C 球可能带 电，也可能 ( 填 “带 ” 或 “不带 ”) 电 。
5、如图3-1所示，要使灯L 1、L 2串联应闭合开关________，要使L 1、L 2并联应闭合开关________，为了保护电路，不能同时闭合开关_________。
6、一节干电池电压 伏，家庭电路电压是 伏，对人体安全的电压是 伏7、在串联电路中，开关的位置改变了，它对电路的控制作用 （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上.8、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器合拢的金属箔张开，则 （ ）A ．验电器原来不带电，后来带正电B ．验电器原来不带电，后来带负电C ．验电器先后都带正电D ．验电器先后都带负电9、下面的几种叙述中，哪一种是并联电路的特征 （ ）A. 电路中每一处电流都相等B. 电路中任何一处断开都会引起断路C. 各条支路上的电压都相等D. 电路上各部分电路电压之和等于总电压10、如图2所示，当开关S 闭合时，有可能造成电流表和电源都损坏的电路是（ ）串联和并联电路联电路，会画电路图11、如图3所示，下列说法正确的是 （ ）A.甲是电压表，乙、丙是电流表B.甲是电流表，乙、丙是电压表C.乙是电流表，甲、丙是电压表D.丙是电压表，甲、乙是电流表12、如图4所示电路，当开关S 闭合后，两表均有示数。
第十四章 了解电路检测题本检测题满分:100分,时间:45分钟一、选择题(每题3分，共30分)1. 如图14-1所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）A.乙带负电、丙带正电B.乙带正电、丙带正电C.乙带负电、丙带负电或不带电D.乙带正电、丙带负电或不带电2. 日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）A.串联B.并联C.可以是串联，也可以是并联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联3. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。
小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ）A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联4. 如图14-2所示电路中，电流表、、的示数分别为、、，它们的大小关系是（ ）A. B.C. D.5. 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ） A B C D图14-3 6. 小强同学在探究串联电路电流规律的实验中，按图14-4连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯短路B.灯开路C.电流表烧坏了D.灯开路7. 甲、乙两同学在做实验时，把电流表的“-”和“0.6”两个接 图14-1线柱接在电路中，指针位于如图14-5所示的位置，下面记录中正确的是（ ）A. B. C. D.8.9. 飞机黑匣子的电路等效为两部分。

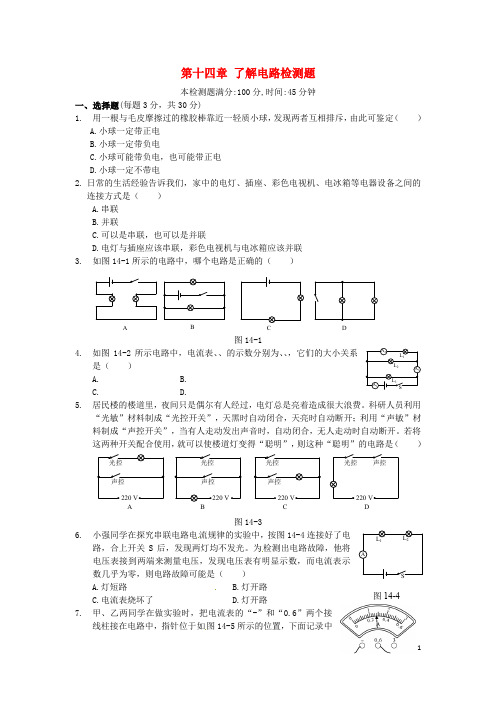

第十四章 了解电路检测题本检测题满分:100分,时间:45分钟一、选择题(每题3分，共30分)1. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电2. 日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）A.串联B.并联C.可以是串联，也可以是并联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联3. 如图14-1所示的电路中，哪个电路是正确的（ ）图14-14. 如图14-2所示电路中，电流表、、的示数分别为、、，它们的大小关系是（ ） A. B. C. D .5. 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ） A B C D 220 V声控光控声控光控220 V 220 V 声控光控220 V 光控声控 图14-3 6. 小强同学在探究串联电路电流规律的实验中，按图14-4连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯短路B.灯开路C.电流表烧坏了D.灯开路7. 甲、乙两同学在做实验时，把电流表的“-”和“0.6”两个接线柱接在电路中，指针位于如图14-5所示的位置，下面记录中图14-4 A B C DL 3A 1A 2A3L 2L1S L 2L 1S A图14-8 正确的是（ ）A.B. C.D.8. 如图14-6所示的电路中，有可能造成电源和电流表都损坏的是（ ）9. ）A.电路中有电流，该电路两端一定有电压B.电路两端有电压，该电路中一定有电流C.电路两端的电压与电流是同时存在、同时消失的D.以上说法均错误10. 如图14-7所示电路中，甲、乙两处分别接入电流表或电压表。
沪科版【精品】九年级物理全册第十四章了解电路单元测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（）A．a上的一些正电荷转移到b上，瞬时电流方向a→bB．b上的一些正电荷转移到a上，瞬时电流方向b→aC．a上的一些电子转移到b上，瞬时电流方向a→bD．a上的一些电子转移到b上，瞬时电流方向b→a2．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①(填“会”或“不会”)亮，播放器②(填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③(填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合3．小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图中符合这一要求的是( )A．B．C．D．4．如图所示，小明用电流表来测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上．由于不小心丢失了其中两个数据，只剩下了0.2 A、0.3 A两个电流值．则另两个丢失的电流值不可能是下面的哪个数值A．0.1 A B．0.2 A C．0.3 A D．0.5 A5．下列有关电的知识判断，不正确的是（）A．自然界只有两种电荷，正电荷和负电荷B．电子带负电，所带电荷量为1．6×10﹣19CC．能导电的物体叫做导体，不能导电的物体叫做绝缘体D．一个氦原子，其核中有2个正电荷，其核外有2个电子6．关于电流的方向，下列说法正确的是A．在金属导体中是自由电子定向移动形成电流，所以自由电子定向移动的方向就是电流方向B．在导电溶液中有自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中自由电子定向移动的方向相同D．不论何种导体，电流方向都规定为正电荷定向移动的方向7．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数8．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是A．B．C．D．9．如图所示，下列电路图中与实物图一致的是A．B．C．D．10．关于如图所示电路，下列说法正确的是（）A．S1、S2、S3都闭合，L1、L2、L3都发光B．S1、S2闭合，S3断开，只有L2不发光C．S3闭合，S1、S2断开，只有L3发光D．S2、S3闭合，S1断开，L1、L2不发光二、填空题11．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．12．为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在_______（选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于_______状态．13．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。
九年级物理上册第十四章《了解电路》测试卷-沪科版（含答案）一、填空题(每空2分，作图2分，共20分)1．如果被甲物体摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则可知在甲物体与乙物体摩擦的过程中，________(填“甲”或“乙”)物体得到电子。
2．已知甲、乙、丙是三个轻质小球，甲、乙相互吸引，乙、丙相互排斥，已知丙带负电，则甲________(填“一定”或“不一定”)带电。
3．冬天，人们常用电热暖手宝暖手。
为了使用时更加安全，电热暖手宝的内部采用了双重温控保护开关，两个温控开关是________(填“串联”或“并联”)起来使用的。
4．如图所示，用丝绸摩擦过的玻璃棒去接触验电器上端的金属球，验电器的金属箔会张开一定的角度。
这是因为__________________(填“玻璃棒上的电子”或“金属箔上的电子”)发生转移引起的。
5．并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数为0.3 A，通过导线ab的电流是0.8 A，若通过导线ab的电流方向是从b流向a，则通过导线ac的电流为________A。
6．如图所示，A处导线的直径小于B处导线的直径，那么通过A和B处的电流的关系是I A________(填“>”“<”或“＝”)I B。
7．如图所示，闭合开关S，电压表V1和V2的示数分别为10 V和3 V，则L2两端的电压是________V。
8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数，则故障原因可能是________________________。
(第8题)9．如图所示，闭合开关S后，两灯均发光，则甲是________(填“电流”或“电压”)表。
(第9题)10．用笔画线代替导线，完成电路图，要求S1只控制L1，S2只控制L2。
(第10题)二、选择题(每题2分，共14分)11．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是()A．摩擦起电的实质是创造了电荷B．箔片张开是由于同种电荷互相排斥C．玻璃棒与金属球接触时，正电荷从玻璃棒转移到验电器D．玻璃棒与丝绸摩擦后，玻璃棒得到电子而带正电12．家庭电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的，冰箱门相当于开关。
