10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。
1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。
2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。
4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。
士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。
杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。
4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。
4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。
4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。
4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。
应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。
4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。
4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。
4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。
110kV长天天然气项目专项施工方案（10kV开关柜安装调整）准:核:制:陕西榆林鎔奥电力工程有限公司二0—三年九月、总则、适应范围三、作业前的准备四、施工工艺及技术要求五、质量标准及检验要求六、安全措施和文明施工七、作业工艺流程图八、工器具配备表九、施工质量记录十、参考文件、总则1.1为了使变电站达到精品工程标准，明确施工方法和质量标准，确保施工安全,特制定本施工方案。
1.210kV 开关柜是变电站重要的一次设备，施工中除遵守本施工方案外，还应遵守国家现行有关标准，规格及设计图纸的规定。
二、适应范围本施工方案适用于110kV长天天然气项目10kV电气开关柜的安装。
三、作业前的准备3.1 技术交底3.1.1电气设备安装调整前，对参与施工的全体作业人员应进行技术交底并做好技术交底记录，参加交底人员应由本人签字。
3.1.2作业人员必须掌握主要技术数据，安装时严格遵守。
3.2设备到货检验及保管3.2.1电气设备运到现场后，检查所有的部件、附件、备件应齐全，无损伤变形及锈蚀，瓷件应无裂纹及破损。
3.2.2电气设备运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。
设备及瓷件应安置稳妥，不得倾倒损坏，金属部件应有防锈措施。
3.3 工器具准备进入施工现场具体勘察，按照施工现场的部署及以往的经验列出工具清册，按工器具配备表中所列工器具进行充分的配备。
5.1.1柜面、柜门无变形。
5.1.2柜面、柜门油漆应完好。
5.1.3 10kV 开关柜的接地应良好。
5.1.4手车抽取应灵活。
5.1.5开关应分合到位。
5.1.6母线接触应良好。
5.2 在验收时应提交下列资料和文件: 5.2.1设计变更的证明文件。
四、施工工艺及技术要求4.1 10kV 开关柜4.1.1设备运到现场后，应进行外观检查。
柜面等应无严重损伤和裂纹；柜 门应无变形，附件应齐全。
运输或吊装过程中柜面、柜门不应遭受损伤和变形。
各连接处的金属接触表面应除去氧化膜及油漆，并涂一层电力复合脂。

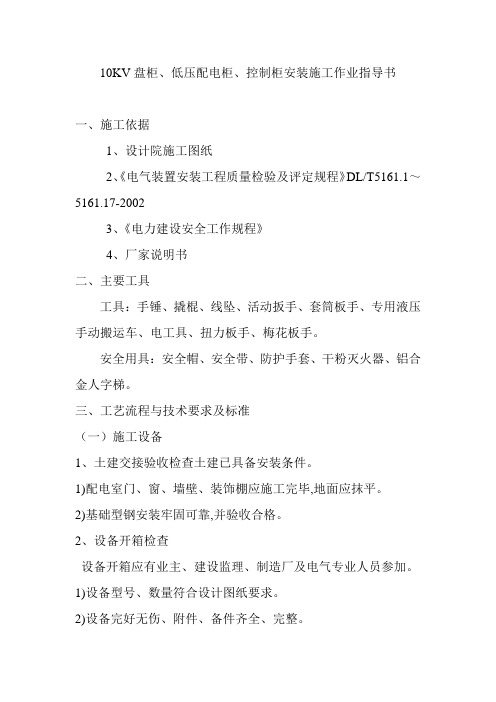

10KV盘柜、低压配电柜、控制柜安装施工作业指导书一、施工依据1、设计院施工图纸2、《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20023、《电力建设安全工作规程》4、厂家说明书二、主要工具工具：手锤、撬棍、线坠、活动扳手、套筒板手、专用液压手动搬运车、电工具、扭力板手、梅花板手。
安全用具：安全帽、安全带、防护手套、干粉灭火器、铝合金人字梯。
三、工艺流程与技术要求及标准（一）施工设备1、土建交接验收检查土建已具备安装条件。
1)配电室门、窗、墙壁、装饰棚应施工完毕,地面应抹平。
2)基础型钢安装牢固可靠,并验收合格。
2、设备开箱检查设备开箱应有业主、建设监理、制造厂及电气专业人员参加。
1)设备型号、数量符合设计图纸要求。
2)设备完好无伤、附件、备件齐全、完整。
3)出厂技术资料齐全。
3、加工制作安装用垫铁及滚杠1)用厚度为0.5mm ～2mm不等的铁板制作垫铁。
2）垫铁大小在40mm×50mm左右,数量应满足施工要求。
3)准备滚杠、专用液压手动搬运车。
4）准备8根1500mm长Φ50钢管。
4、检查运输路径,确定合适的吊装方案1) 运输道路应平坦,无障碍物。
2）吊装口应满足盘柜尺寸要求。
5、配电室准备工作1)清扫配电室地面，基础型钢上不得有焊渣、水泥等妨碍柜体安装的杂物。
2)依据图纸用墨线打出每列柜的平齐线及断线。
列柜的端线要同时打出。
墨线清晰、无重影,用30m钢卷尺核实与图纸要求一致。
（二）开关柜运输、吊装1、开关柜运至现场后,按安装顺序吊运至配电室。
1)运输过程中车辆行驶要平稳,捆绑牢固可靠,且不能损伤设备。
2)吊装由起重工配合,统一指挥。
2、开关小车与开关柜一体来货时,应将小车移出,放置不妨碍施工的位置。
1)用专用运输手车移动开关小车。
2)开关小车集中放置,罩上塑料布防护。
3、用专用叉车或滚杠将开关柜体移至安装位置。
1）开关柜摆放顺序应符合图纸要求。
（三）开关柜找正固定1、将开关柜端部第一块盘用小滚杠和撬棍移动,使其柜边与所打墨线完全重合.再用线坠测量其垂直度,不符合规范要求时,在柜底四角加垫铁调整,达到要求后，将柜体及基础型钢焊接固定按配电盘柜地脚孔距打孔固定。
户外环网柜安装与检修标准化作业指导书编号:Q-P/××××× 户外环网柜安装与检修作业指导书批准: 年月日审核: 年月日编写: 年月日作业负责人:作业日期: 年月日时分至年月日时分××电业局××供电局作业指导书审批意见总工总工: 年月日程师主任: 年月日生产专工: 年月日部主任: 年月日安监专工: 年月日部车主任: 年月日间1、范围本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。
2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。
3、作业停电时间停电时间:停电范围:申请停电作业内容4、工前准备4(1 准备工作安排? 序号内容标准责任人备注1 现场勘察组织所有参加施工人员到现场掌握现场情况，确定设备、车辆停放位置、进入现场的时间。
2 查阅资料确定使用工器具型号3 工器具准备准备好所需的仪器、仪表、工器具。
4 材料准备准备好所需的材料。
4(2 人员要求? 序号内容责任人备注1 现场工作人员的身体状况良好，精神饱满。
2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面教育后方可进行工作。
3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。
4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。
5 作业负责人必须有相应的岗位资格证书。
4(3 工器具? 序号名称规格单位数量备注1 5 手锤把2 2 验电器支3 2 接地线组4 1 兆欧表2500V 10000Ω 块5 5T 1 板车台6 12T 1 吊车台7 2 液压钳子只8 2 套筒扳手套9 10 随身工具套10 10 只11 5 把12 5 把4(4 材料? 序号名称规格单位数量备注1 HYW--120 1 电缆头套2 DKF--3 1 户外环网柜台345678910111213141516171819204(5 危险点分析? 序号内容1 违章指挥、超载使用车辆伤害行人2 野蛮施工;伤害行人;违章操作;3 用户反送电;4 起重伤人;5 作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常。

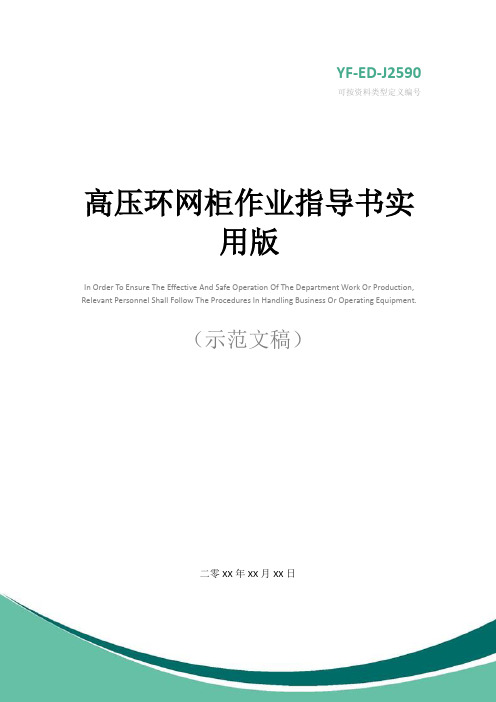

YF-ED-J2590可按资料类型定义编号高压环网柜作业指导书实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日高压环网柜作业指导书实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1.目的确保高压环网柜处于良好的运行状态，保证正常供电。
2.适用范围适用于XX总部物业服务处。
3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。
3.1.2断开变压器低压空气断路器，停止向回路各负载供电。
3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。
3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。
3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。
3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。
3.2.3合上变压器低压空气断路器，向回路各负载供电。
4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》。

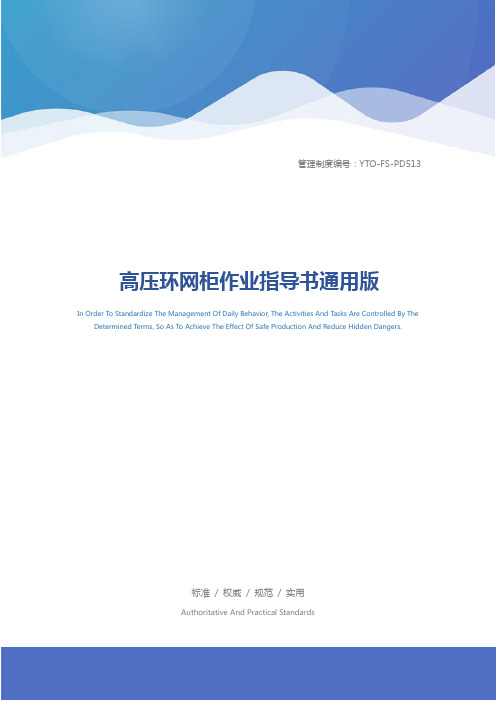

管理制度编号：YTO-FS-PD513高压环网柜作业指导书通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards高压环网柜作业指导书通用版使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1.目的确保高压环网柜处于良好的运行状态，保证正常供电。
2.适用范围适用于XX总部物业服务处。
3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。
3.1.2断开变压器低压空气断路器，停止向回路各负载供电。
3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。
3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。
3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。
3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。
3.2.3合上变压器低压空气断路器，向回路各负载供电。
4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。
编号：AQ-JS-00222( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑高压环网柜作业指导书Operation instruction for high voltage ring main unit高压环网柜作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1.目的确保高压环网柜处于良好的运行状态，保证正常供电。
2.适用范围适用于XX总部物业服务处。
3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。
3.1.2断开变压器低压空气断路器，停止向回路各负载供电。
3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。
3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。
3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。
3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。
3.2.3合上变压器低压空气断路器，向回路各负载供电。
4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》这里填写您的公司名字Fill In Your Business Name Here。
10kV新装及更换环网柜分支箱作业指导卡配电线路新装及更换环网柜、分支箱作业现场示意图10kV新装及更换环网柜、分支箱危险点分析及安全控制措施卡序号危险点安全控制措施1 起重伤人或运输途中伤人（1）起重设备、吊索具和其他起重工具的工作负荷，不得超过铭牌规定；（2）遇有6 级以上的大风时，禁止露天进行起重工作。
当风力达到5 级以上时，受风面积较大的物体不宜起吊。
雷雨时，应停止野外起重作业。
遇有大雾、照明不足、指挥人员看不清各工作地点或起重机操作人员未获得有效指挥时，不得进行起重作业；（3）使用前检查起重工具是否完好，钢丝绳做好检查。
起吊环网柜、分支箱和吊运装车过程中必须绑牢，在棱角和滑面与绳子接触处应加包垫，起吊时必须设专人指挥，起重臂下严禁站人，要统一信号，统一指挥；（4）初起和落放必须平稳，人员移动环网柜、分支箱时要做好防挤压措施；（5）环网柜、分支箱起吊点必须是设备生产厂家规定的起吊点；（6）吊放环网柜、分支箱前应先对钢丝扣子进行外观检查，其强度满足起重设备荷重要求（安全系数5～6倍），吊环网柜、分支箱时吊臂下严禁站人；环网柜、分支箱起吊过程中及没固定牢固前应做好防止吊钩脱钩措施；（7）吊放环网柜、分支箱前应对各受力点进行检查；2 触电伤害（1）作业人员与10kV带电部分保持0.7m以上安全距离；（2）验电前必须确定该设备属于工作范围内设备；（3）验电要使用相应电压等级的合格验电器，验电人员应戴绝缘手套；（4）电缆头必须逐相放电、验电、装设地线；（5）装设地线工作，先接接地端、后接导线端，拆时与此相反。
人体不得触及导线和地线；（6）地线接地端必须接触良好，遇有油漆或其他绝缘层时应清除后再连接；（7）在断开的开关和刀闸上挂好安全警示牌，对带电部位（间隔）设安全围栏并挂相应的警告标志；（8）配电站的变压器室内工作，人体与高压设备带电部分应保持0.7米及以上的安全距离。
3 误接线（1）工作前核对相位并做好标记；（2）电缆接引后再进行检查与核对。
8 1 范围 本作方案适用于安装环网柜作业； 2 引用文件及参考资料 GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》 GB 50150-91 《电气装置安装工程电气设备交接试验标准》 DL/T 5221—2005 《城市电力电缆线路设计技术规定》 DL/T 596-1996 《电力设备预防性试验规程》 国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； 《工作票操作票制度实施细则》 10KV环网柜安装使用说明书 （厂家说明书）；
3、修前准备
3.1准备工作安排 √ 序号 内 容 标 准 责任人 备 注
√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆 仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；
√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；
要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；
√ 3 办理必备的开工手续。系统内办理线路第一种工作票； 工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；
3.2人员要求
√ 序号 内 容 责任人 备 注 √ 1 现场工作人员的身体状况、精神状态良好；
√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格； √ 3 起重、焊接等特种人员持证上岗； 8
3.3工器具 8
√ 序 号 名 称 型 号 单 位 数 量 备 注 1 吊车 8-12吨 台 1 √ 2 千斤绳 Φ12*8米 根 3 3 卸扣 1.5T 个 4 4 白棕绳 - 根 - 根据实际情况选用
5 扳手 - 把 3 根据实际情况选用
√ 6 安全围栏及警示牌 10米 套 6
√ 7 高压验电器 10kV 支 1 √ 8 绝缘手套 10kV 双 1 9 绝缘靴 10kV 双 1 √ 10 高压接地棒（线） 10kV 套 6 √ 11 接地电阻测试仪 ZC-8 套 1 √ 12 铁锤 4磅 把 2 √ 13 煤气喷灯 － 套 2 带煤气1罐 14 电工刀 － 把 4
√ 15 压接钳 － 套 1 16 锯弓 － 把 2
17 圆锉 － 把 2
18 电焊机 AW210R 台 1
19 焊接面罩 － 面 1
20 电焊手套 － 双 1
√ 21 绝缘摇表 2500V 台 1 √ 22 交流谐振耐压仪 30—300Hz 套 1 8
3.4设备安装前检查 序号 检查项目 检查情况 检查人 备 注
1 环网柜外观检查
外观无明显凹痕、变形，各元件无破
损
2 设备资料 1、 安装使用说明书 2、 所选用的主要电器元件的说明书 3、 产品合格证 4、 产品出厂试验记录 5、 装箱单 6、 环网柜排列图 7、 一次接线图
3 随箱材料 1、高压熔断器熔管 2、故障指示器 3、操作把手 4、核相器 5、箱柜钥匙 6、电缆附件
4 开关及闭锁检查 闭锁检查： 1、接地开关合闸后，负荷开关不能动作 2、负荷开关合闸后，接地开关不能动作 3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。 4、前门打开后，负荷开关不能合闸。 开关机构检查： 1、各开关气压表计压力值正常 2、开关元件及防误操作机械进行5次分、合闸操作，无异常现象。
环网柜说明书
3.5危险点分析及安全控制措施 序号 危险点 安 全 控 制 措 施
1 触电伤害
认真检查运行人员对线路及电缆头周围停电情况所做安全措施； 电缆头逐相验电并放电后装设地线；检查移动电气设备是否未可靠接地或接线不规范,以免引起低压触电； 8
2 高空落物伤人
认真检查起吊设备及金具，起吊工作由专人统一指挥，吊臂
下方不得站人，无关人员不得进入安全围网范围内
3 人员绊伤、摔伤、划伤
电缆穿入保护管时，施工人员的手臂与管口应保持一定距离；
动用锹、镐挖掘地面时作业人员与挖掘者保持一定的安全距离；作业人员应注意防止被地下障碍物绊倒；使用电缆刀勿刀口向人；
4 使用喷灯时烫伤 使用喷灯应先检查喷灯本体是否漏气或堵塞；点火时先将喷嘴预热，使用喷灯时，喷嘴不准对着人体及设备；喷灯使用完毕
后，应立即取下气罐，放置在安全地点；
5 误接线
工作结束后核对相位并做好标记；电缆接引后再进行检查与
核对；
3.6作业分工 序号 作 业 内 容 作业负责人 作业人员
1 工具、材料准备 杨吉俊
2 履行工作票，验电、挂工作中临时安全接地线 杨吉俊
3 工作现场设置安全围栏 杨吉俊
4 环网柜吊装就位固定 杨吉俊
5 电缆切割、电缆头制作及连结 杨吉俊
6 设备试验及电缆头试验 杨吉俊
7 接地电阻测试及接地体制作连结 杨吉俊
4作业程序 4.1开工
4.2作业内容及标准 √ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字
√ 序号 内 容 到位人员签字 √ 1 工作票负责人按公司有关规定办理好工作票许可手
续；
√ 2 本作业负责人召开班前会进行“三交三查”；
√ 3 做好现场施工安全措施； 8
√ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字
√ 1 环网柜吊装及就位固定
√ 1.1 环网柜吊装及就位 1、环网柜起吊离地后应停止起吊对各受力点（包括吊车脚）进行检查，无问题后再进行起吊。 2、吊车在转臂时应缓慢均匀，不应有猛转猛停现象。 3、在设备就位时，工作人员严禁将手放在设备底部，应放在设备外侧帮助设备就位。
√ 1.2 环网柜固定 1、柜底无防碍电缆进出环网柜的障碍物，外部无防碍柜门开关的障碍物，环网柜周围无易燃易爆物堆放 2、环网柜固定螺栓应不少于4枚，规格不小于Φ16*45，应固定牢靠，无晃动现象
√ 2 接地电阻测量及接地线连接
√ 2.1 接地电阻测量 接地电阻小于4欧姆 测量时被测地极应与设备断开
√ 2.2 接地线连接 1、接地线连接应牢固可靠，接地线与设备连接点应清除锈渍，接地扁铁应除锈刷防锈漆 2、接地扁铁搭接长度应大于扁铁宽度的两倍并应三边焊接 3、各接地点应分别与主接地体相连
焊接人员应持证工作，安全防护用具应佩带完备，操作时严格按焊接安全操作规程进行操作。
√ 3 环网柜试验 √ 3.1 辅助及控制回路交流耐压 无击穿情况 1、一般情况试验电压为1000V，回路绝缘电阻在10MΩ以上时使用2500V兆欧表。 8
√ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字 2、试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电 3、试验时应记录环境温度。 4、测量后对所测回路进行放电 5、接线时应和注意保持与带电设备距离 6、接线时应注意保持与带电设备距离。 7、试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明原因后，方可继续试验
√ 3.2 断路器整体和断口间绝缘电阻 不低于300MΩ
√ 3.3 导电回路电阻 符合制造厂的规定
√ 3.4 断路器主回路对地、断口间及相间交流耐压 无击穿、闪络
√ 4 切割电缆、电缆头制作、试验及连接 √ 4.1 电缆头制作 参考电缆头制作指导书
√ 4.2 电缆试验
√ 4.3 电缆头连接 1、电缆连接应牢固可靠，无松动。联结螺栓应加双平垫及单簧垫；电气安全距离：＞125MM电缆头连接好后，电缆头应无受力情况，电缆相色应与环网柜母排相色相对应 必须认真核对电缆相色标记，确保线路相位正确 8
√ 序号 作业内容 作业步骤及标准 安全措施及注意事项 责任人签字 2、电缆转弯半径≥15D
5 悬挂设备标志牌
悬挂电缆标志牌、环
网柜一次接线图、各开关标志牌及安全警示标志
4.3施工方案 1、环网柜安装 施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。不直度水平度要小于5毫米。 1.2原有接地网阻值不符合要求的须新建接地网。盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。 1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。妥善保管好设备资料及工器具。 1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。 1.5复测设备安装基础型钢，水平度要应符合规程要求。 1.6按照图纸要求的安装位置和数据严格进行安装 1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。设备外壳与基础应可靠接地。 1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。 1.9电气设备接线与检查。保护及控制回路接线，按图纸确保接线正确。芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。电缆芯线号头要表明回路号、
