Auto CAD 2002 试题汇编详解第一单元 1.1 1、建立新文件：格式→图形界限；0，0↙；120，90↙；打开栅格并布满绘图区即可；2、改变图层：单击“图层” 为红色；3、保存：单击“保存” ，弹出另存为对话框，选择考生文件夹，“文件名” ：，弹出图形特性管理器，单击 0 层颜色，变更文件操作KSCAD1-1.DWT，单击确定；在弹出的“样板说明”确定即可。
注：保存样板（模板）文件时务必与文件名同时输入后缀名“。
DWT”大小写均可。
即生成模板图形。
1.2 1、建立新文件：格式→图形界限；0，0↙；1200，900↙；打开栅格并布满绘图区即可； 2、加载线型：单击“图层” ，弹出图形特性管理器，单击“线型” →“加载”选择合适线型（acad_iso03w100），并置为当前线型；输入“ltscale”命令，改变线性比例。
3、保存：单击“保存” ，弹出另存为对话框，选择考生文件夹，“文件名” ：KSCAD1-2.DWT，单击确定；在弹出的“样板说明”确定即可。
注：查看线型比例是否合适时，可以试画一条长度为 100 的点画线，看其比例。
需放大时，输入大于 1 的数；反之，输入小于 1 的系数。
1.3 1、建立新文件：格式→图形界限；0，0↙；4200，2900↙；打开栅格并布满绘图区即可； 2、设置网格：将鼠标移动到“栅格”凹凸按钮上，点击鼠标右键，选择“设置……” ，在弹出的“草图设置”对话框内“栅格 X 轴间距：100”“栅、格 Y 轴间距：100” ，确定即可。
3、保存：单击“保存” ，弹出另存为对话框，选择考生文件夹，“文件名” ：KSCAD1-3.DWT，单击确定；在弹出的“样板说明”确定即可。
1Auto CAD 2002 试题汇编详解1.4 1、建立新文件：格式→图形界限；0，0↙；4200，2900↙；打开栅格并布满绘图区即可； 2、设置网格：将鼠标移动到“捕捉”凹凸按钮上，点击鼠标右键，选择“设置……” ，在弹出的“草图设置”对话框内“捕捉 X 轴间距：100”“捕捉 Y 轴间距：100” 、，其余默认，确定。
AutoCAD测试题一、单项选择题：（共50分，每题2分）1、应用倒角命令“chamfer”进行倒角操作时：（C ）A、不能对多段线对象进行倒角B、能够对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、在AutoCAD中默许存在的命名图层过滤器不包括（C ）：A、显示所有图层B、显示所有利用图层C、显示所有打印图层D、显示所有依托于外部参照的图层3、AutoCAD软件能够进行三维设计，但不能进行：（D ）A、线框建模B、表面建模C、实体建模D、参数化建模4、在AutoCAD中，能够设置“实时助手”在以下情形自动显示：（B ）A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框五、在AutoCAD中绘制土木工程图常常需要利用多线．由于一次绘出的多线被看成一个实体对待，因此对多线的编辑应该利用命令：( B )A、break B 、mledit C、explode D 、trim六、在绘制直线时，能够利用以下快捷输入方式：（B ）A、c B、L C、pan7、要创建与3个对象相切的圆能够：（A ）A、选择【画图】【圆】【相切、相切、相切】命令B、选择【画图】【圆】【相切、相切、半径】命令C、选择【画图】【圆】【三点】命令D、单击【圆】按钮，并在命令行内输入3P命令八、下面关于选取对象的说法正确的选项是：（A ）A、直接单击所要选取的对象B、在选取对象时先确信左上角，再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确信右上角，再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方式是单击移动+按钮，命令行内输入WP，然后肯定选择范九、不是环形阵列概念阵列对象数量和散布方式的是：（C ）A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度10、用缩放命令“scale”缩放对象时（D ）A、必需指定缩放倍数B、能够不指定缩放基点C、必需利用参考方式D、能够在三维空间缩放对象1一、在AutoCAD中给一个对象指定颜色特性能够利用以下多种调色板，除：（A ）A、灰度颜色 B、索引颜色 D、配色系统C、真彩色1二、在AutoCAD中能够给图层概念的特性不包括：（D ）A、颜色B、线宽C、打印/不打印D、透明/不透明13、移动圆对象，使其圆心移动到直线中点，需要应用：（D ）A、正交B、捕捉C、栅格D、对象捕捉14、在AutoCAD中能够指定和添加各类类型文件的搜索途径，除以下哪一种文件：（B ）A、自动保留文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件1五、在AutoCAD中默许存在的命名图层过滤器不包括（C ）A、显示所有图层B、显示所有利用图层C、显示所有打印图层D、显示所有依托于外部参照的图1六、AutoCAD软件不能用来进行：（A ）A、文字处置B、服装设计C、电路设计D、零件设计17、2八、用偏移命令“offset”偏移对象时：（D ）A、必需指定偏移距离B、不能够指定偏移通过特殊点C、不能够偏移开口曲线和封锁线框D、原对象的某些特点可能在偏移后消shi1八、用复制命令“copy”复制对象时，不能够：（D ）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图1九、在AutoCAD中，不能够通过以下方式改变一个系统变量的值（B ）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单被选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置20、用缩放命令“scale”缩放对象时：（C ）A、能够只在X轴方向上缩放B、不能够通过参照长度和指定的新长度确信C、基点能够选择在对象之外D、不能够缩放小数倍2一、在工作移动图形时，可利用以下方式实现：（C ）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、转动鼠标中键移2二、下面关于选取对象的说法正确的选项是：（A ）A、直接单击所要选取的对象B、在选取对象时先确信左上角，再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确信右上角，再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方式是单击移动+按钮，命令行内输入WP，然后确信选择范围23、下面关于拉伸对象的说法不正确的选项是：（A ）A、直线在窗口内的端点不动，在窗口外的端点移动B、在对区域填充部份拉伸对象时，窗口外的端点不动，窗口内的端点移动C、在拉伸圆弧时，圆弧的弦高不变，要紧调整圆心的位置和圆弧的起始角和终止角D、多段线两头的宽度、切线方向和曲线及拟合信息均不改变24、拉伸命令“stretch”拉伸对象时，不能：（A ）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象2五、不能应用修剪命令“trim”进行修剪的对象是：（D ）A、圆弧B、圆C、直线D、文字二、判定正误（共20分，每题2分）2六、在AutoCAD中无法利用透视方式观看三维模型。

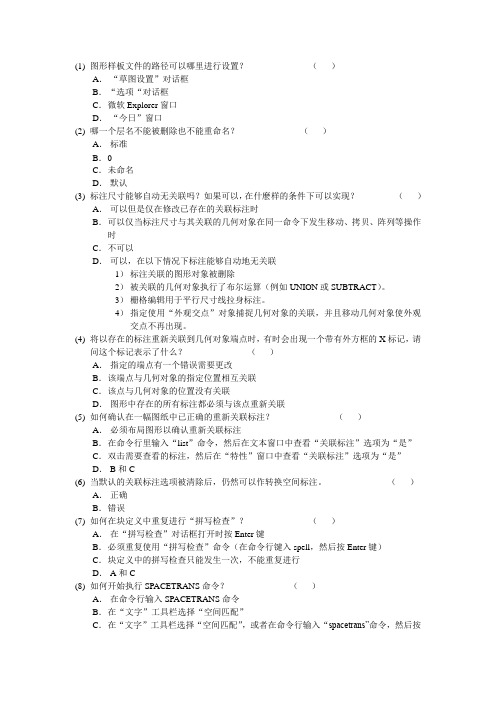

(1)图形样板文件的路径可以哪里进行设置？（）A．“草图设置”对话框B．“选项“对话框C．微软Explorer窗口D．“今日”窗口(2)哪一个层名不能被删除也不能重命名？（）A．标准B．0C．未命名D．默认(3)标注尺寸能够自动无关联吗？如果可以，在什麽样的条件下可以实现？（）A．可以但是仅在修改已存在的关联标注时B．可以仅当标注尺寸与其关联的几何对象在同一命令下发生移动、拷贝、阵列等操作时C．不可以D．可以，在以下情况下标注能够自动地无关联1）标注关联的图形对象被删除2）被关联的几何对象执行了布尔运算（例如UNION或SUBTRACT）。
3）栅格编辑用于平行尺寸线拉身标注。
4）指定使用“外观交点”对象捕捉几何对象的关联，并且移动几何对象使外观交点不再出现。
(4)将以存在的标注重新关联到几何对象端点时，有时会出现一个带有外方框的X标记，请问这个标记表示了什么？（）A．指定的端点有一个错误需要更改B．该端点与几何对象的指定位置相互关联C．该点与几何对象的位置没有关联D．图形中存在的所有标注都必须与该点重新关联(5)如何确认在一幅图纸中已正确的重新关联标注？（）A．必须布局图形以确认重新关联标注B．在命令行里输入“list”命令，然后在文本窗口中查看“关联标注”选项为“是”C．双击需要查看的标注，然后在“特性”窗口中查看“关联标注”选项为“是”D．B和C(6)当默认的关联标注选项被清除后，仍然可以作转换空间标注。
（）A．正确B．错误(7)如何在块定义中重复进行“拼写检查”？（）A．在“拼写检查”对话框打开时按Enter键B．必须重复使用“拼写检查”命令（在命令行键入spell，然后按Enter键）C．块定义中的拼写检查只能发生一次，不能重复进行D．A和C(8)如何开始执行SPACETRANS命令？（）A．在命令行输入SPACETRANS命令B．在“文字”工具栏选择“空间匹配”C．在“文字”工具栏选择“空间匹配”，或者在命令行输入“spacetrans”命令，然后按Enter键。
<>一、单选题：1、重新执行上一个命令的最快方法是：A（A）按ＥＮＴＥＲ键（B）按空格键（C）按ＥＳＣ键（D）按Ｆ１键2、运行AutoCAD2002软件，至少需要( )内存空间。
D（A）32MB（B）40MB（C）48MB（D）64MB3、运行AutoCAD2002软件，计算机的微处理器主频应在( )以上 B（A）133MHz（B）233MHz（C）400MHz（D）800MHz4、在AutoCAD2002中，系统提供了( )条命令用来绘制圆弧。
A（A）11（B）6（C）8（D）95、ＡＵＴＯＣＡＤ２００２图形文件和样板文件的扩展名分别是：B（A）ＤＷＴ,ＤＷＧ（B）ＤＷＧ,ＤＷＴ（C）ＢＭＰ,ＢＡＫ（D）ＢＡＫ,ＢＭＰ6、取消命令执行的键是：B（A）按ＥＮＴＥＲ键（B）按ＥＳＣ键（C）按鼠标右键（D）按Ｆ１键7、在十字光标处被调用的菜单，称为：C（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单（D）此处不出现菜单8、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D（A）ＬＯＡＤ（B）ＮＥＷ（C）ＯＰＥＮ（D）ＭＥＮＵ9、在命令行状态下，不能调用帮助功能的操作是：B（A）键入ＨＥＬＰ命令（B）快捷键Ｃｔｒｌ＋Ｈ（C）功能键Ｆ１（D）键入？10、缺省的世界坐标系的简称是( )。
D（A）CCS（B）UCS（C）UCS1（D）WCS11、要快速显示整个图限范围内的所有图形，可使用( )命令。
D（A）“视图”|“缩放”|“窗口”（B）“视图”|“缩放”|“动态”（C）“视图”|“缩放”|“范围”（D）“视图”|“缩放”|“全部”12、设置“夹点”大小及颜色是在【选项】对话框中的( )选项卡中。
D （A）打开和保存（B）系统（C）显示（D）选择13、在AutoCAD2002中，要将左右两个视口改为左上、左下、右三个视口可选择( )命令。
D（A）“视图”|“视口”|“一个视口”（B）“视图”|“视口”|“三个视口”（C）“视图”|“视口”|“合并”（D）“视图”|“视口”|“两个视口”14、在AutoCAD中，使用 ( )可以在打开的图形间来回切换,但是，在某些时间较长的操作(例如重生成图形)期间不能切换图形。
计算机辅助设计绘图员：CAD中级考试测试题五1、单选基本尺寸相同，相互结合的孔和轴（），称为配合。
A、同时安装的关系B、永远不分离的关系C、靠在一起的关系D、公差带之间的关系正确答案：D2、单选正等（江南博哥）轴测图的轴间角一共有（）个。
A、1B、2C、3D、4正确答案：C3、判断题WORD是目前我国比较流行计算机绘图软件。
正确答案：错4、单选球体的表面可以看作是由一条半圆母线绕其（）回转而成。
A、轴线B、素线C、半径D、直径正确答案：D5、多选使用RECTANGLE命令绘制一个矩形，并使该矩形具有厚度为100。
正确的方法为（）。
A.用RECTANGLE命令先绘一个矩形，然后用ELEV命令设置厚度为100B.用ELEV命令设置厚度为100，然后用RECTANGLE命令绘制矩形C.用RECTANGLE命令先绘一个矩形，然后用CHANGE命令改变厚度为 100D.在RECTANGLE命令中先设置其厚度为100，然后再绘制矩形E.用RECTANGLE命令先绘一个矩形，然后再用RECTANGLE命令设置厚度为100 正确答案：C, D6、判断题零件按结构特点可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。
正确答案：对7、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o。
钻孔深度是指圆柱部分的深度，不包括锥坑。
A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C8、判断题表面粗糙度主要评定参数中应用最广泛的轮廓算术平均偏差用Ry 代表。
正确答案：错9、单选一个视图和一组灯光能组成一个场景。
用户可以在图形文件中建立（）场景。
A．3个B．5个C．不超过20个D．无数个正确答案：D10、判断题工程上常用的投影法有中心投影法和平行投影法。
正确答案：对11、单选轴测剖视图的1/4剖切，在三视图中是（）。
A、全剖B、局部剖C、断面D、半剖正确答案：D12、单选箱壳类零件长、宽、高三个方向的主要尺寸基准通常选用轴孔中心线、对称平面、结合面和（）。
大学cad中级考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆？A. CIRCLEB. LINEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文本答案：D3. 在AutoCAD中，要创建一个矩形，应该使用哪个命令？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A4. 如果需要在AutoCAD中修改对象的属性，应该使用哪个命令？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A5. 在AutoCAD中，要将一个对象复制到另一个位置，可以使用以下哪个命令？A. COPYB. MOVEC. OFFSETD. ARRAY答案：A6. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SOLIDD. SPLINE答案：B7. 在AutoCAD中，要创建一个等距的平行线，应该使用哪个命令？A. OFFSETB. ARRAYC. MIRRORD. ROTATE答案：A8. 在AutoCAD中，要将多个对象组合成一个单一的复合对象，应该使用哪个命令？A. GROUPB. UNIONC. SUBTRACTD. INTERSECT答案：A9. 在AutoCAD中，要测量两点之间的距离，应该使用哪个命令？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A10. 在AutoCAD中，要将一个对象沿指定轴旋转到特定角度，应该使用哪个命令？A. ROTATEB. MIRRORC. SKEWD. ALIGN答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用命令________可以创建一个块。
答案：BLOCK2. 使用命令________可以打开AutoCAD的属性管理器。
14cad上机——2018年第5套下周将进行其中考试，故本周和下周练习图层、图框、标题栏自己绘制。
1．在A3图幅内绘制全部图形，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和考号，字高3.5。
（10分）
分层绘图。
图层、颜色、线型要求如下：
层名颜色线型用途
0 黑/白实线粗实线
1 红点划线中心线
2 洋红虚线虚线
3 绿实线细实线
4 黄实线尺寸
5 兰实线标注
2．按标注尺寸绘制下图,并标注尺寸。
（20分）
3．按标注尺寸1：1抄画主、左视图，补画俯视图（不标尺寸）。
（30分）
参考答案：
4．按标注尺寸抄画零件图，并标全尺寸。
（40分）
1截切圆盘
2．
2.四个沉孔
3 圆柱和退刀槽
4.三个阶梯孔。
中级CAD 绘图员考试标准试题第一单元文件的操作1-1 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120 X 90, 0层颜色为红色（RED）。
2．保存：将完成的模板图形以为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件,建立新模板文件, 模板的图形范围是1200 X 900,加载线型为acad_iso03w10Q设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200 X 2900，网格（grid）点距为100。
2．保存：将完成的模板图形以为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200 X 2900,光标捕捉（snap）间距为100,并打开光标捕捉。
2．保存：将完成的模板图形以为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200 X 2900,设置单位为Meters，长度、角度单位精确度为小数点后3位。
2．保存：将完成的模板图形以为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-9 说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD 软件,建立新模板文件,模板的图形范围是50X 50,左下角为（0, 0）,长度单位和角度单位均采用十进制，精度为小数点后2 位，角度方向默认，栅格距离和光标移动间距为1。
劳动与社会保障部全国计算机信息高新技术考试计算机辅助设计AUTOCAD2002试题汇编（绘图员级）考试说明为了避免考生在考试中因非技能因素影响考试成绩，特此将考试时值得注意的问题说明如下，请考生在考试前仔细阅读本考试说明，正式考试时按照本考试说明正确建立考生文件夹并调用题库素材文件和保存考试结果文件。
一：考生文件夹在“资源管理器”中C盘根目录下新建一个文件夹，文件夹的名称为考生准考证后7位数字。
例如：考生的准考证号为0241078610024000532，则考生文件夹名为4000532，如下图所示。
二：题库文件夹考试所需素材在C：k2003CADST文件夹下各单元的文件夹中，如第三单元的素材路径为：C：\2003CADST\Unit3；第四单元的素材路径为：C：\2003CADST\Unit4依此类推……。
第一单元文件操作1．1 第l题1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色(RED)。
2．保存：将完成的模板图形以KSCADl-1．DWT为文件名保存在考生文件夹中。
1．2第2题1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad is003w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCADl-2．DWT为文件名保存在考生文件夹中。
1．3第3题1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200 X 2900，网格(Grid)点距为100。
2．保存：将完成的模板图形以KSCADl-3．DWT为文件名保存在考生文件夹中。
1．4第4题1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉(Snap)间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCADl-4．DWT为文件名保存在考生文件夹中。
第五单元精确绘图5.1 第1题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏中选择“快速设置”，设置画布大小为“200*200”，单击“确定”按钮。
第2步：选择“绘图”工具栏中“直线”命令，绘制图形参考线；选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，将直线颜色设置为红色，线型为“ACAD_ISO12W100”，如图5.1-a所示。
第3步：选择“绘图”工具栏中“圆”按钮，在红色参考线的交差点绘制半径为“28”的圆，如图5.1-b所示。
第4步：重复执行“圆”命令，在下方的参考线绘制两个半径为“6”的小圆，如图5.1-c所示。
图5.1-a 图5.1-b 图5.1-c第5步：选择“绘图”菜单“圆 | 相切、相切、相切”命令，绘制半径为“14”的相切圆，如图5.1-d所示。
第6步：单击“绘图”工具栏中“直线”按钮，以图形下方两小圆“象线点”为端点绘制直线；单击“修改”工具栏中“修剪”按钮，修剪多余线段，如图5.1-e所示。
劳动和社会保障部全国计算机信息高新技术考试指定教材81图5.1-d 图5.1-e第7步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-1.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
5.2 第2题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*350”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“红色”，设置线型为“ACAD_ISO10W100”，如图5.2-a所示。
图5.2-a第3步：单击“绘图”工具栏中“正多边形”按钮，以左边参考线“交点”为中心点，绘制六边型。
第4步：单击“绘图”工具栏中“圆”按钮，以右边参考线“交点”为中心点，绘制圆形，如图5.2-b所示。
82 第五单元精确绘图图5.2-b第5步：单击“绘图”工具栏中“圆”按钮，以左边参考线“交点”为中心点，绘制圆形，如图5.2-c所示。
图5.2-c第6步：单击“绘图”工具栏中“圆弧”按钮，捕捉两边圆形的“交点”，绘制上、下两条圆弧，如图5.2-d所示。
图5.2-d第7步：单击“绘图”工具栏中“椭圆”按钮，根据题目要求，绘制最外侧椭圆，如图5.2-e所示。
劳动和社会保障部全国计算机信息高新技术考试指定教材83图5.2-e第8步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-2.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
5.3 第3题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“200*200”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置参考线颜色为“红色”，设置线型为“CENTER”。
第3步：单击“绘图”工具栏中“圆”按钮，以直线参考线“交点”为中心点，输入直径为“100”，绘制一个圆。
第4步：重复执行“圆”命令，以直线参考线“交点”为中心点，输入半径为“22”，绘制一个圆。
第5步：重复执行“圆”命令，以直线参考线“交点”为中心点，输入半径为“34”，绘制一个圆，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置颜色为“红色”，设置线型为“ACAD_ISO07W100”，如图5.3-a所示。
84 第五单元精确绘图图5.3-a第6步：继续重复执行“圆”命令，以虚线圆形上方象限点为中心点，输入半径为“8”，绘制一个圆。
第7步：单击“绘图”工具栏中“直线”按钮，在新绘制的小圆下方，绘制间距为8的两条直线，单击“修改”工具栏中“修剪”按钮，修剪直线突出的部分，如图5.3-b所示。
图5.3-b第8步：单击“修改”工具栏中“阵列”按钮，打开“阵列”对话框，选择刚绘制的小圆及直线，执行“环形阵列”，设置项目总数为“8”；单击“修改”工具栏中“修剪”按钮，修剪多余线段，如图5.3-c所示。
劳动和社会保障部全国计算机信息高新技术考试指定教材85图5.3-c第10步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-3.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
5.4 第4题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*300”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“红色”，设置线型为“CENTER”。
第3步：单击“绘图”工具栏中“圆”按钮，以左下方参考线的“交点”为中心点，输入直径为“10”，绘制一个圆。
第4步：重复执行“圆”命令，以左下方参考线的“交点”为中心点，输入半径为“20”，绘制一个圆。
第5步：单击“修改”工具栏中“镜象”按钮，选择两个圆，向右镜像，如图 5.4-a 所示。
86 第五单元精确绘图图5.4-a第6步：单击“绘图”工具栏中“圆”按钮，以参考线的“交点”为中心点，输入半径为“35”，绘制一个圆。
第7步：单击“绘图”工具栏中“矩形”按钮，在垂直参考线上绘制“20*70”的矩形，如图5.4-b所示。
图5.4-b第8步：单击“绘图”工具栏中“圆”按钮，以参考线的“交点”为中心心，输入半径为“100”，绘制一个圆。
第9步：单击“绘图”工具栏中“直线”按钮，设置锐角为“60°”，绘制与大圆相交的两条直线，如图5.4-c所示。
劳动和社会保障部全国计算机信息高新技术考试指定教材87图5.4-c第10步：单击“修改”工具栏中“修剪”按钮，修剪多余线段，对照图5.4-d所示。
图5.4-d第11步：单击“修改”工具栏中“圆角”按钮，设置圆角半径为“10”，对照图5.4-e 所示，对棱角执行“圆角”命令。
88 第五单元精确绘图图5.4-e第12步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-1.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
5.5 第5题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*300”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“红色”，设置线型为“CENTER”。
第3步：单击“绘图”工具栏中“矩形”按钮，输入圆角半径为“10”，长宽为“90*50”绘制一个矩形。
第4步：单击“绘图”工具栏中“圆”按钮，以参考线“交点”为中心点，设置直径为“30”，绘制一个圆。
第5步：单击“绘图”工具栏中“矩形”按钮，在原有的矩形内绘制一个长宽为“10*40”的矩形。
第6步：重复执行“矩形”命令，在矩形内绘制一个长宽为“10*80”的矩形，如图5.5-a所示。
劳动和社会保障部全国计算机信息高新技术考试指定教材89图5.5-a第7步：单击“修改”工具栏中“修剪”按钮，选择最外矩形内的所有图形，对照图5.5-b所示，修剪线段。
图5.5-b第8步：单击“绘图”工具栏中“圆”按钮，根据题目规定的距离，在矩形内左下方位置，输入直径为“10”，绘制一个圆。
第9步：单击“修改”工具栏中“复制”按钮，选择新绘制的小圆，复制到矩形内的其他各角，如图5.5-c所示。
图5.5-c第10步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-5.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
90 第五单元精确绘图5.6 第6题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*600”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“红色”，设置线型为“ACAD_ISO10W100”。
第3步：单击“绘图”工具栏中“矩形”按钮，以参考线为中心轴线，绘制一个长宽为“420*350”的矩形。
第4步：重复执行“矩形”命令，在原有的大矩形内绘制一个长宽为“80*250”的矩形，左边距大矩形左边线为“20”，上下居中。
第5步：重复执行“矩形”命令，在原有的大矩形内再绘制一个长宽为“290*150”的矩形，左边线与小矩形相切，上下居中，如图5.6-a所示。
图5.6-a第6步：单击“修改”工具栏中“倒角”按钮，对大矩形左边上下两个角点，执行倒角命令，如图5.6-b所示。
图5.6-b第7步：单击“绘图”工具栏中“直线”按钮，绘制锐角为“120°”的两条直线，如劳动和社会保障部全国计算机信息高新技术考试指定教材91图5.6-c所示。
图5.6-a第8步：单击“修改”工具栏中“修剪”按钮，修剪掉多余的线段。
第9步：单击“修改”工具栏中“图案填充”按钮，打开“边界图案填充”对话框，拾取需要的填充区域，设置图案为“INSI31”，设置角度为“90°”，输入比例为“2”，单击“确定”按钮，如图5.6-d所示。
图5.6-a第10步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD5-6.DWG”，单击“保存”按钮，将文件保存到考生文件夹中。
5.7 第7题解答第1步：选择“文件”菜单中“新建”命令，打开“创建图形”对话框，在“使用向导”栏里选择“快速设置”，设置画布大小为“500*100”，单击“确定”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制图形参考线，选择“格式”菜单中“图层”命令，打开“图层特性管理器”对话框，设置直线颜色为“红色”，设置线型为“hidden2”。
92 第五单元精确绘图第3步：单击“绘图”工具栏中“圆”按钮，在最上的水平参考线左边，设置直径为“7”，绘制一个圆，如图5.7-a所示。
图5.7-a第4步：单击“修改”工具栏中“复制”按钮，选择原有的圆形，对照图5.8-b所示，复制3个圆形。
图5.7-b第5步：单击“绘图”工具栏中“圆”按钮，以上边参考线的“交点”为中心点，上边两个圆形的中间位置，输入直径为“16”，绘制一个大圆。
