AutoCAD2007试题汇编(中级)—第八单元
- 格式:doc
- 大小:96.50 KB
- 文档页数:3
安远芒果职业培训学校AutoCAD试题答案班级:姓名:得分:(考试时间为60分钟,总分100分,60分及格)一、单选题:(24分,每小题1分)1、用LINE命令与PLINE命令分别作一条直线,那么夹点的数目分别为:(C )A、2,2,B、2,3C、3,2D、3,32、哪种设置能使得光标锁定在预先定义好的点上(D)A、栅格设置B、正交设置C、当前层D、捕捉栅格设置3、哪个命令设置AUTOCAD图形边界( C )A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS4、哪个图层名不会被改名或被删除?( B )A、STANDANDB、0C、UNNAMEDD、DEFAULT5、要表明绝对位置为5,5的点:(C)A、@5,5B、#5,5C、5,5D、5〈56、当一个层被设置为不打印,该层上的对象将(A)A、仍然显示但不打印B、不显示同时不打印7、要表示离现在4单位远,成37度角的点用:(B )A、4〈37B、@4〈37C、4,37D、37〈48、必须先选择AUTOCAD编辑命令,再选择对象。
(B)A、对B、错9、用来切换栅格的开启与关闭的功能键是(C )A、F5B、F6C、F7D、F810、执行下述哪一项可以设置图形文件自动保存的时间及修改保存的图形文件名(C)A、工具/选项/显示B、工具/选项/文件C、工具/选项/打开和保存D、工具/选项/选择11、样板图文件的保存类型是(A)A、dwtB、dxfC、dwgD、所有文件12、单行文字的缺省对齐方式是( D )A、左对齐B、右对齐C、中间对齐D、中心对齐13、在下列命令中,可以改变已经画出的对象的长度的命令是(D)A、移动命令B、复制命令C、打断命令D、延伸命令14、下列命令能使绘制的模型具有照片真实感(D)A、消隐B、平面着色C、体着色D、渲染15、“渲染”对话框中的目标提供了渲染图像的输出方式有、渲染窗口和文件(B)A、视图B、视口C、命名视图D、命名视口16、求出一组被选中实体的公共部分的命令是( C )A、并集B、差集C、交集D、实体编辑17、绘制圆弧时,正确的说法有(C )A、通过两个端点绘制圆弧B、通过直径和圆心绘制圆弧C、通过三个点绘制圆弧D、通过一个点和方向绘绘圆弧18、所谓外切正多边形是(D)A、多边形在圆内,多边形每边的中点在圆上B、多边形在圆外,多边形的顶点在圆上C、多边形在圆内,多边形的顶点在圆上D、多边形在圆外,多边形每边在中点在圆上19、代表文字上划线的开关的代码是( B )A、%%UB、%%OC、%%DD、%%P20、缩放命令中的“全部”选项,它的意义是(A)A、在图形窗口显示所有的图形对象,即使有些对象超出了绘图界限范围B、显示所有绘图界限范围内的图形对象C、恢复前一个视图D、从中心开始放大图形21、下列说法正确的是(C)A、被关闭的图层不再显示在屏幕上,不能被编辑,但能打印输出B、被冻结的图层仍然显示在屏幕上,但不能被编辑,不能打印输出C、被锁定的图层仍然显示在屏幕上,但不能被编辑,却可以打印输出D、以上说法都是错误的22、下列编辑工具中,不能实现“改变位置”的功能的是(D)A、移动B、比例C、旋转D、阵列23、用层列表不能进行下面哪项操作(C )A、冻结图层B、把锁定的层解锁C、打开一个层D、改变一个层的颜色24、AutoCAD一共包含( B )种捕捉方式。
cad2007制图练习题编制人:吴俭四川水利职业技术学院2007年9月实验一:AutoCAD的基本操作一、实验目的:1.掌握AutoCAD2009的界面设置方法;.掌握AutoCAD2009的基本绘图方法。
二、实验内容:1.熟悉AutoCAD009的界面2.熟悉通过“文件”菜单,进行图形文件的新建、打开等基本操作。
3.熟悉基本绘图环境设置,如:绘图环境中工具栏打开或关闭,对象捕捉的设置。
.设置单位和精度:通过“格式/单位”命令5.设置图形界限:通过执行“格式/图形界限”命令,以不同图纸和比例,在命令窗口中按提示输入左下角坐标和右上角坐标。
6.改变栅格间距:通过执行“工具/草图设置”命令 7.在绘图区中绘制一个边长为200的正五角星,其内角为36度。
8.按照相关规范绘制如下图形:其中:边界为0,0到4200,2970,正六边形边长为1000,其余数据自定,但要尽可能与上图相符。
实验二:AutoCAD的简单图形绘制练习一、实验目的: 1.掌握AutoCAD下不同坐标表示;2.掌握AutoCAD中基本绘图命令的使用;.掌握AutoCAD捕捉和跟踪等方法的设置;.掌握一些简单的绘图技巧。
二、实验内容:按照相关绘图规范完成以下图例的绘制: 1.要求务必遵守相关制图规范;.根据需要,设置绘图图层;.绘图要求图形清晰准确。
图1:图2:图3:图4:图5:图6:图7:图8:图9:图10:图11:图12:图13:图14:图15:图16:图17:图18:CAD 绘制三维实体基础AutoCAD除具有强大的二维绘图功能外,还具备基本的三维造型能力。
若物体并无复杂的外表曲面及多变的空间结构关系,则使用AutoCAD可以很方便地建立物体的三维模型。
本章我们将介绍AutoCAD三维绘图的基本知识。

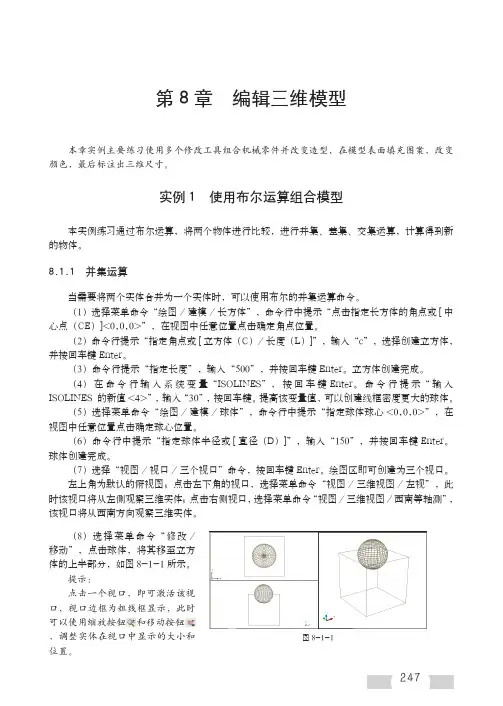

11.1 三维几何模型分类在AutoCAD中,用户可以创建3种类型的三维模型:线框模型、表面模型及实体模型。
这3种模型在计算机上的显示方式是相同的,即以线架结构显示出来,但用户可用特定命令使表面模型及实体模型的真实性表现出来。
判断题目叙述内容的正确性,将结果对应代号填入()内。
一、创建基本对象1.用LINE命令可以绘出一系列直线段。
(a)2.可以从指定点向任意方向绘射线。
(a)3.最多可以绘有1024条边的等边多边形。
(a)4.R ECTANG命令允许根据指定的面积绘矩形。
(a)5.用CIRCLE命令的“相切、相切、半径⑺”选项绘圆时,得到的圆与选择相切对象时的选择位置无关。
(b )6.根据包含角绘圆弧吋,包含角有正负之分。
(a)7.点对象只有一种样式。
(B )8.多段线每一段的宽度都可以分别指定。
(a)9.构造线和射线都是无限长的直线。
()10.用STRETCH编辑命令时,应该用Crossing方法选取对象。
()二、A utoCAD应用原理及方法1.AutoCAD可以同时打幵多个图形文件。
(a )2.安装AutoCAD 2006吋,一般要求计算机有512MB的内存,有500MB以上的硬盘空间。
(b)3.启动AutoCAD与扁动一般Windows应用程序的方法相同。
(a )4.A utoCAD图形文件的扩展名是dwt。
( b )5.可以同时打开多个AutoCAD图形文件。
(a)三、A utoCAD的特性功能1.利用“特性”窗口可以修改图形,如修改圆的圆心位置和半径、修改直线的端点等。
(A )2.A utoCAD设计巾心与Windows资源管理器类似,町用于浏览本地计算机、局域网或国际互联网上的相关信息。
(a)3.可以通过与工具选项板对应的快捷菜单删除工具选项板上的工具。
(a)4.与某些其他Windows应用程序一样,只能将AutoCAD样板文件保存在对应的Template 目录中。
(b )5.利用AutoCAD,可以计算出平面图形的总面积。
(a)四、A utoCAD的文字功能1.A utoCAD本身提供的字体文件一般是以SHX为扩展名的文件。
(a)2.在AutoCAD中,可以用TrueType字体标注文字。
(a )3.执行一次DTEXT命令只能标注一行文字。
计算机辅助设计(AutoCAD平台)AutoCAD2007试题汇编(绘图员级)ISBN 978-7-03-025971-4 北京希望电子出版社定价43.00元第八单元文件输出8.11 第11题1.将素材文件C:\CAD2007\Unit8\CADST8-11.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:左”,采用“zoom”命令按图8-11中的比例依次缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-11.dwg为文件名保存在考生文件夹中。
8.12 第12题1.将素材文件C:\CAD2007\Unit8\CADST8-12.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A1”,并对“A1”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A1”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:左”,采用“zoom”命令按图8-12中的比例依次缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-12.dwg为文件名保存在考生文件夹中。

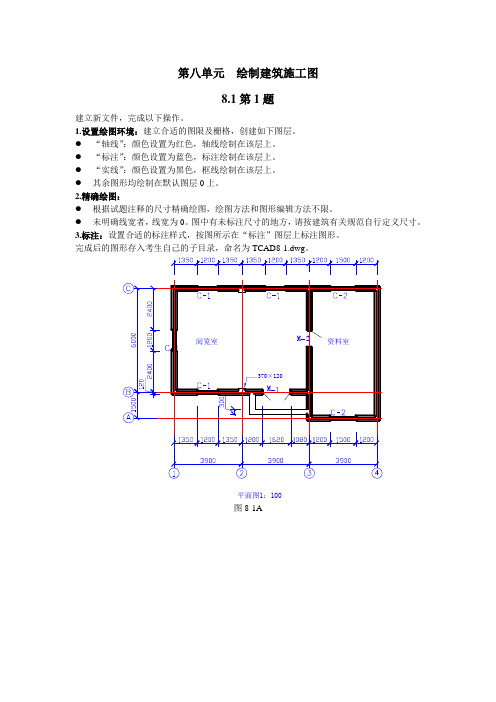

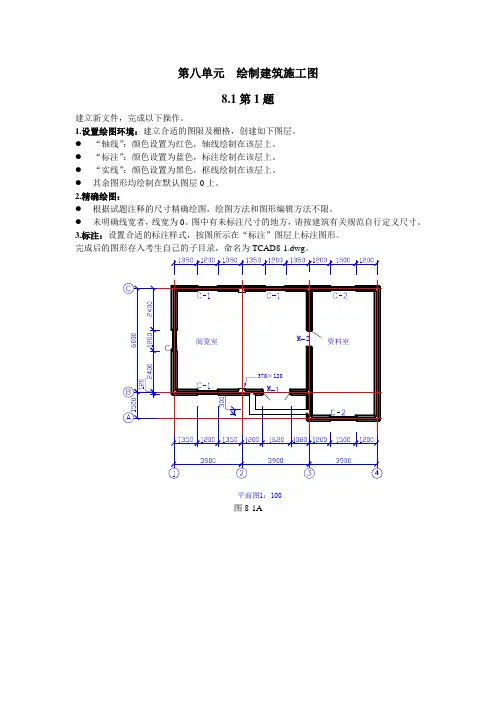

第八单元绘制建筑施工图8.1第1题建立新文件,完成以下操作。
1.设置绘图环境:建立合适的图限及栅格,创建如下图层。
●“轴线”:颜色设置为红色,轴线绘制在该层上。
●“标注”:颜色设置为蓝色,标注绘制在该层上。
●“实线”:颜色设置为黑色,框线绘制在该层上。
●其余图形均绘制在默认图层0上。
2.精确绘图:●根据试题注释的尺寸精确绘图,绘图方法和图形编辑方法不限。
●未明确线宽者,线宽为0。
图中有未标注尺寸的地方,请按建筑有关规范自行定义尺寸。
3.标注:设置合适的标注样式,按图所示在“标注”图层上标注图形。
完成后的图形存入考生自己的子目录,命名为TCAD8-1.dwg。
平面图1:100图8-1A建立新文件,完成以下操作。
1.设置绘图环境:建立合适的图限及栅格,创建如下图层。
● “轴线”:颜色设置为红色,轴线绘制在该层上。
● “标注”:颜色设置为蓝色,标注绘制在该层上。
● 其余图形均绘制在默认图层0上。
2.精确绘图:● 根据试题注释的尺寸精确绘图,绘图方法和图形编辑方法不限。
● 未明确线宽者,线宽为0。
图中有未标注尺寸的地方,请按建筑有关规范自行定义尺寸。
3.标注:设置合适的标注样式,按图所示标注图形。
完成后的图形存入考生自己的子目录,命名为TCAD8-2.dwg 。
厨厕平面图图8-2A建立新文件,完成以下操作。
1.设置绘图环境:建立合适的图限及栅格,创建如下图层。
● “轴线”:颜色设置为红色,图案填充绘制在该层上。
● “标注”:颜色设置为蓝色,尺寸标注绘制在该层上。
● “实线”:颜色设置为黑色,尺寸标注绘制在该层上。
● 其余图形均绘制在默认图层0上。
2.精确绘图:● 根据试题注释的尺寸精确绘图,绘图方法和图形编辑方法不限。
● 未明确线宽者,线宽为0。
图中有未标注尺寸的地方,请按建筑有关规范自行定义尺寸。
3.标注:设置合适的标注样式,按图所示在“标注”图层上标注图形。
完成后的图形存入考生自己的子目录,命名为TCAD8-3.dwg 。
中级cad试题及答案中级CAD试题及答案1. 单选题:CAD软件中,用于创建直线的命令是什么?A. LINEB. CIRCLEC. ARCD. RECTANGLE答案:A2. 多选题:以下哪些选项是CAD中常用的图层属性?A. 颜色B. 线型C. 线宽D. 打印样式答案:A, B, C, D3. 判断题:在CAD中,使用“ARRAY”命令可以创建多个对象的复制。
答案:正确4. 填空题:在CAD中,使用“____”命令可以测量两点之间的距离。
答案:DIST 或 MEASURE5. 简答题:请描述CAD中“HATCH”命令的作用。
答案:HATCH命令用于创建填充图案,可以填充闭合区域,为图形添加纹理或颜色。
6. 计算题:在CAD中,已知一个矩形的长为120单位,宽为80单位,请计算该矩形的面积。
答案:9600平方单位7. 操作题:请在CAD中绘制一个半径为50单位的圆,并将其复制到距离原圆100单位的位置。
答案:使用CIRCLE命令绘制半径为50单位的圆,然后使用COPY命令并指定基点和复制距离。
8. 综合题:在CAD中,给定一个多边形,要求计算其周长和面积,并在图形中标注。
答案:使用POLYLINE命令绘制多边形,使用LENGTHEN命令计算周长,使用AREA命令计算面积,并使用TEXT或MTEXT命令在图形中进行标注。
9. 论述题:请阐述CAD软件在工程制图中的重要性。
答案:CAD软件在工程制图中具有重要性,它能够提高设计效率,确保图纸的准确性和一致性,便于修改和更新设计,同时支持多种输出格式,便于与其他软件和团队成员共享。
10. 案例分析题:分析CAD中使用“GROUP”命令将多个对象组合为一个组的优势。
答案:使用GROUP命令将多个对象组合为一个组的优势包括:便于管理,可以一次性选择和操作组内所有对象;提高绘图效率,减少重复操作;便于后续编辑和修改,可以快速选择和修改组内对象。

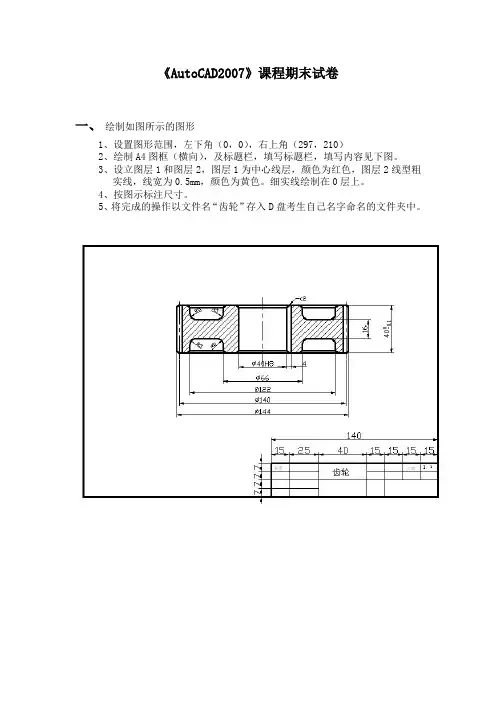

《AutoCAD2007》课程期末试卷
一、绘制如图所示的图形
1、设置图形范围,左下角(0,0),右上角(297,210)
2、绘制A4图框(横向),及标题栏,填写标题栏,填写内容见下图。
3、设立图层1和图层2,图层1为中心线层,颜色为红色,图层2线型粗
实线,线宽为0.5mm,颜色为黄色。
细实线绘制在0层上。
4、按图示标注尺寸。
5、将完成的操作以文件名“齿轮”存入D盘考生自己名字命名的文件夹中。
二、绘制如图所示吊钩图形
1、设置图形范围,左下角(0,0),右上角(210,297)
2、绘制A4图框(纵向),及标题栏,并填写标题栏。
填写内容见下图
3、设立图层1和图层2,图层1为中心线层,颜色为红色,图层2线型为
粗实线,线宽为0.5mm,颜色为绿色。
细实线绘制在0层上。
4、按图示标注尺寸。
5、将完成的操作以文件名“吊钩”存入D盘考生自己名字命名的文件夹中。
三、标题栏内容。
AutoCad2007 中级考试试题--AutoDesk认证---考试时间:120分钟姓名:_____________学号:____________分数:_________一.单选题(总计:50分,每小题1分)1.对已有的实体修改标高和厚度用--命令。
( C )A:CHPROP B:DDMODIFY C:CHANGE D:ELEV2.将鼠标移动到罗盘的圆心,表示观察点是在物体的--。
( B )A:上方B:正上方C:下方D:与物体水平3.制作幻灯片命令用--命令。
( A )A:MSLIDE B:VSLIDE C:SCRIPT D:RSCRIPT4.修改三维面的顶点用--命令。
( D )A:EDGE B:PEDIT C:3DFACE D:DDMODIFY5.用--命令绘制实心的二维图形,再使该对象具有厚度,可显示出顶面有盖的效果。
( C ) A:PLINE B:LINE C:CIRCLE D:SPLINE6.为了使视图与UCS一致,可设置系统变量--为1,表示视图跟随UCS变化。
( A ) A:UCSFOLLOW B:SPLFRAME C:UCSCON D:UCS7. 在执行RULESURF命令时,要使网格面直纹不交叉,应选定义实体的--。
( A ) A:同向端点B:反向端点C:任意取端点D:用选择框选实体8. 要使直纹表面显得光滑些,应设置变量--。
( A )A:SURFTAB1值大B:SURFTAB1值小C:SURFTAB1值小D:SURFTAB2值大9. --命令的功能是通过指定一条任意曲线,沿着一条直线方向平移扫描出表面。
( C ) A:ROTATE3D B:ROTATE C:RULESURF D:REVSURF10.在三维空间中移动.旋转.缩放实体用--命令。
( D )A:MOVE B:SCALE C:ROTA TE D:ALIGN11.以三维空间中任意平面镜象物体,用--命令。
( D )A:ROTATE B:ROTATE3D C:MIRROR D:MIRROR3D12.延伸建立实心体,是将二维图形拉伸成实心体,这二维图形不能用--命令。
中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明:机械类和建筑类(通用)【操作要求】1.建立新文件:运行AutoCAD软件,建立新模板文件,模板的图形范围是120×90,0层颜色为红色(RED)。
2.保存:将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明:机械类和建筑类(通用)【操作要求】1.建立新文件:运行AutoCAD软件,建立新模板文件,模板的图形范围是1200×900,加载线型为acad_iso03w100,设此线型为当前线型,设置合理的线型比例。
2.保存:将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明:机械类和建筑类(通用)【操作要求】1.建立新文件:运行AutoCAD软件,建立新模板文件,模板的图形范围是4200×2900,网格(grid)点距为100。
2.保存:将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明:机械类和建筑类(通用)【操作要求】1.建立新文件:运行AutoCAD软件,建立新模板文件,模板的图形范围是4200×2900,光标捕捉(snap)间距为100,并打开光标捕捉。
2.保存:将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明:机械类和建筑类(通用)【操作要求】1.建立新文件:运行AutoCAD软件,建立新模板文件,模板的图形范围是4200×2900,设置单位为Meters,长度、角度单位精确度为小数点后3位。
2.保存:将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。

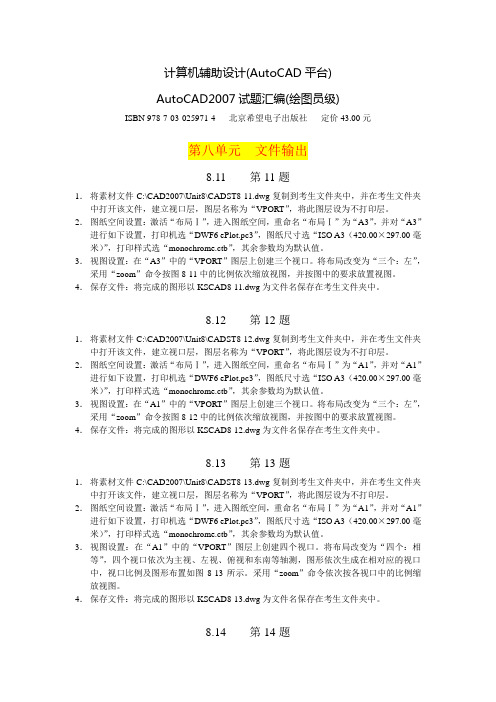

计算机辅助设计(AutoCAD平台)AutoCAD2007试题汇编(绘图员级)ISBN 978-7-03-025971-4 北京希望电子出版社定价43.00元第八单元文件输出8.11 第11题1.将素材文件C:\CAD2007\Unit8\CADST8-11.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:左”,采用“zoom”命令按图8-11中的比例依次缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-11.dwg为文件名保存在考生文件夹中。
8.12 第12题1.将素材文件C:\CAD2007\Unit8\CADST8-12.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A1”,并对“A1”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A1”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:左”,采用“zoom”命令按图8-12中的比例依次缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-12.dwg为文件名保存在考生文件夹中。
8.13 第13题1.将素材文件C:\CAD2007\Unit8\CADST8-13.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A1”,并对“A1”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A1”中的“VPORT”图层上创建四个视口。
将布局改变为“四个:相等”,四个视口依次为主视、左视、俯视和东南等轴测,图形依次生成在相对应的视口中,视口比例及图形布置如图8-13所示。
采用“zoom”命令依次按各视口中的比例缩放视图。
4.保存文件:将完成的图形以KSCAD8-13.dwg为文件名保存在考生文件夹中。
8.14 第14题1.将素材文件C:\CAD2007\Unit8\CADST8-14.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A1”,并对“A1”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A1(597.00×841.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A1”中的“VPORT”图层上创建两个视口。
将布局改变为“两个:垂直”,视口比例及图形布置如图8-14所示。
采用“zoom”命令依次按图中的比例缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-14.dwg为文件名保存在考生文件夹中。
8.15 第15题1.将素材文件C:\CAD2007\Unit8\CADST8-15.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:右”,视口比例及图形布置如图8-15所示。
采用“zoom”命令依次按图中的比例缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-15.dwg为文件名保存在考生文件夹中。
8.16 第16题1.将素材文件C:\CAD2007\Unit8\CADST8-16.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建三个视口。
将布局改变为“三个:左”,不同的图形显示如图8-16所示。
采用“zoom”命令依次按图中的比例缩放视图,并按图中的要求放置视图。
4.保存文件:将完成的图形以KSCAD8-16.dwg为文件名保存在考生文件夹中。
8.17 第17题1.将素材文件C:\CAD2007\Unit8\CADST8-17.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建四个视口。
将布局改变为“四个:右”,不同的图形显示如图8-17所示。
采用“zoom”命令依次按图中的比例缩放视图,并按图中的要求来放置视图。
4.保存文件:将完成的图形以KSCAD8-17dwg为文件名保存在考生文件夹中。
8.18 第18题1.将素材文件C:\CAD2007\Unit8\CADST8-18.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建四个视口。
将布局改变为“四个:左”,不同的图形显示如图8-18所示。
采用“zoom”命令依次按图中的比例缩放视图,并按图中的要求来放置视图。
4.保存文件:将完成的图形以KSCAD8-18.dwg为文件名保存在考生文件夹中。
8.19 第19题1.将素材文件C:\CAD2007\Unit8\CADST8-19.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A1”中的“VPORT”图层上创建两个视口。
将布局改变为“两个:垂直”,不同的图形显示如图8-19所示,左视口显示左侧图形,右视口显示右侧图形。
采用“zoom”命令依次缩放视图,并按图中的要求放置视图,左侧图形比右侧图形高20 mm。
4.保存文件:将完成的图形以KSCAD8-19.dwg为文件名保存在考生文件夹中。
8.20 第20题1.将素材文件C:\CAD2007\Unit8\CADST8-20.dwg复制到考生文件夹中,并在考生文件夹中打开该文件,建立视口层,图层名称为“VPORT”,将此图层设为不打印层。
2.图纸空间设置:激活“布局Ⅰ”,进入图纸空间,重命名“布局Ⅰ”为“A3”,并对“A3”进行如下设置,打印机选“DWF6 ePlot.pc3”,图纸尺寸选“ISO A3(420.00×297.00毫米)”,打印样式选“monochrome.ctb”,其余参数均为默认值。
3.视图设置:在“A3”中的“VPORT”图层上创建两个视口。
将布局改变为“两个:水平”,不同的图形显示如图8-20所示,上视口显示上侧图形,下视口显示下侧图形。
采用“窗口缩放”和“实时平移”命令依次缩放视图,并按图中的要求放置视图,上视图紧靠视口的左边位置,下视图紧靠视口的右边位置。
4.保存文件:将完成的图形以KSCAD8-20.dwg为文件名保存在考生文件夹中。
