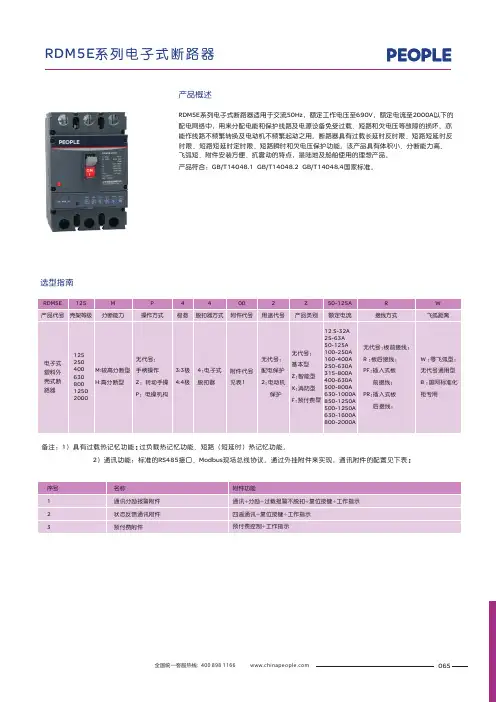

产品概述065选型指南备注： ）通讯功能：标准的接口、现场总线协议。
通过外挂附件来实现，通讯附件的配置见下表1）具有过载热记忆功能:过负载热记忆功能、短路（短延时）热记忆功能。
2RS485Modbus :RDM5E 系列电子式断路器适用于交流50Hz ，额定工作电压至690V ，额定电流至2000A 以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。
亦能作线路不频繁转换及电动机不频繁起动之用。
断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能。
该产品具有体积小、分断能力高、飞弧短、附件安装方便、抗震动的特点，是陆地及船舶使用的理想产品。
产品符合：GB/T14048.1 GB/T14048.2 GB/T14048.4国家标准。
正常工作条件和安装条件□ □ □ □ □ □ 周围空气温度不超过+40 ℃,且其24h 内的平均温度值不超过+35℃。
周围空气温度的下限为-5℃。
安装地点的海拔高度不超过2000m 。
最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。
对由于温度变化偶尔 产生在产品上的凝露应采取特殊的措施。
污染等级为3级。
断路器主电路的安装类别为Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ；使用类别为A 或B 。
□ 断路器安装面对垂直面的倾斜度不超过±5℃；□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
手柄左面安装右面安装报警开关辅助开关欠电压脱扣器引线方向附件代号表注：(所有内部附件除欠电压脱扣器、DC24V 分励脱扣器为端子出线，其他附件均为引出线,线长500mm)1、脱扣器方式及内部附件代号首位数字4表示具有三段保护的电子式脱扣器；后两位数字表示内部附件代号，无附件则用00表示;2、附件代号08、10、20若更改安装位置及引线方向，请订货时注明。
485型温度变送器 使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配） 参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电 监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号 说明序号 说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。
使用说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)第2章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.3安装事宜 (8)2.4自动加热 (8)第3章配置软件安装及使用 (8)3.1传感器接入电脑 (8)3.2传感器监控软件的使用 (9)3.3修改波特率和设备ID (10)第4章通信协议 (11)4.1通讯基本参数 (11)4.3寄存器地址 (12)第5章附录 (13)5.1产品附加说明书 (13)第6章售后 (14)6.1联系方式 (14)6.2质保与售后 (14)6.3免责声明 (14)第1章产品简介1.1产品概述雨雪传感器主要用来检测自然界中是否出现了降雨或者降雪的设备。
本传感器采用交流阻抗测量方式，电极使用寿命长，不会出现氧化问题。
本雨雪传感器可广泛应用于环境、温室、养殖、建筑、楼宇等的雨雪有无的定性测量，安全可靠，外观美观，安装方便。
1.2功能特点采用交流阻抗测量形式，交流阻抗方式可以有效避免电极发生氧化电解，极大的提高寿命。
雨雪测量结果精准，误报率几乎为零。
选配有加热功能，当检测到气温低时，自动启用下雪加热功能来加速去雪冰，使得测量的速率加快。
1.3主要参数直流供电12V-24V DC开关量类型常开触点检测对象雨雪等降水天气耗电≤0.15W（@12V DC,25℃）≤2.5W（@加热状态）开关量工作功率120VAC/24VDC加热功能开启温度10℃1.4系统框架图本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。
同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见.附录）。

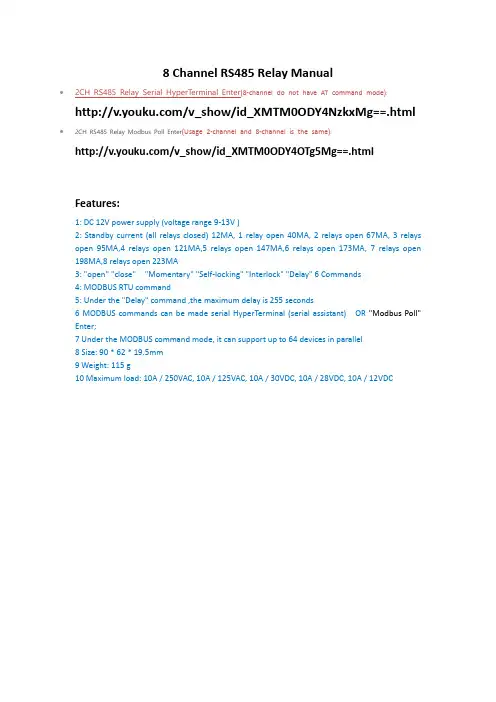

8 Channel RS485 Relay Manual/v_show/id_XMTM0ODY4NzkxMg==.html ∙2CH RS485 Relay Modbus Poll Enter(Usage 2-channel and 8-channel is the same):/v_show/id_XMTM0ODY4OTg5Mg==.htmlFeatures:1: DC 12V power supply (voltage range 9-13V )2: Standby current (all relays closed) 12MA, 1 relay open 40MA, 2 relays open 67MA, 3 relays open 95MA,4 relays open 121MA,5 relays open 147MA,6 relays open 173MA, 7 relays open 198MA,8 relays open 223MA3: "open" "close" "Momentary" "Self-locking" "Interlock" "Delay" 6 Commands4: MODBUS RTU command5: Under the "Delay" command ,the maximum delay is 255 seconds6 MODBUS commands can be made serial HyperTerminal (serial assistant) OR "Modbus Poll"Enter;7 Under the MODBUS command mode, it can support up to 64 devices in parallel8 Size: 90 * 62 * 19.5mm9 Weight: 115 g10 Maximum load: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDCGlossary:NO : Relay normally open contactCOM : Relay common contactNC : Relay normally closed contactOpen : NO connection COM, NC disconnect COMClose : NO disconnect COM, NC connection COMMomentary : Enter the Momentary command, the Rreceiver Relay is Open, delay of 0.5 seconds after, Relay is Close;Toggle : Enter the Toggle command, the Rreceiver Relay is Open, Enter the Toggle command again, Relay is Close;Latched : Enter the Channel 1 Latched command, the receiver Channel 1 is Open, the Channel 2 is Close.Enter the Channel 2 Latched command the receiver Channel 2 is Open, the Channel 1 is Close. Enter the Channel 3 Latched command the receiver Channel 1 is Close, the Channel 2 is Close.Delay : Enter the Delay command, the Rreceiver Relay is Open, delay of 0-9999 seconds(MODBUS command is 0-255 seconds )after, Relay is Close;During the delay, Eter the Close command, immediately close the relaySlave ID: A0-A5 is the slave ID, you can choose 64 different slave ID.Under the MODBUS command mode,the slave ID must be correctcommand Description, Please refer to "8 Channel RS485 Relay Command"Typical applications:MODBUS command mode (HEX), you can control a variety of ways: Serial Hyper Terminal Control (need to manually add the CRC), Modbus Poll software control (software automatically add the CRC), PLC or MCU process controlWiring Diagram:1 DC 12V control circuit,Wiring diagram below. "LOAD" may be camera,LED lights, fans, motors and other DC 12V equipment2 DC 1-100VAC 85-265V control circuit,Wiring diagram below(Note:If not DC 12V load, need another DC 12V power supply). "LOAD" may be LED lights, fans, motors Lights, fluorescent lights, solar water heaters and other DC AC equipment。

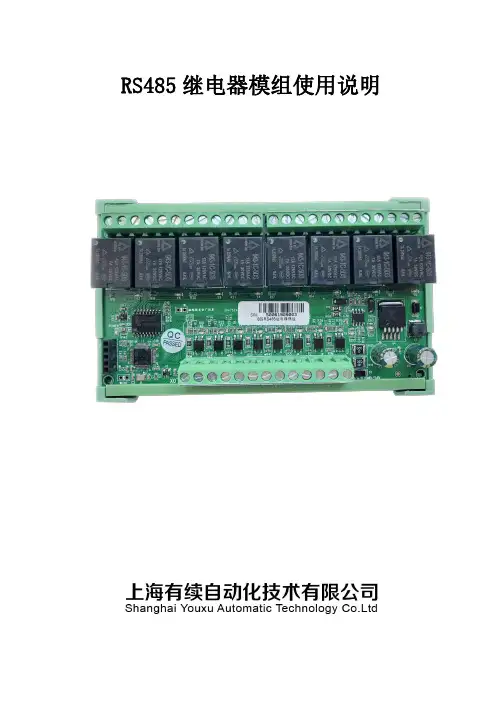

RS485继电器命令说明书MODBUS-RTU 通讯指令：波特率：9600 8 None 116进制发送16进制接收操作步骤：1.软件设置通讯波特率2.设置地址(通讯使用的设备地址,默认地址为01，不修改可以跳过)如设置地址为：01发送命令00 06 40 00 00 01 5c 1b 。
其中00 06 40 00（固定不管）00 01（要设置的地址）5c 1b （两字节校验位）。
设置其他地址可以按这种方法计算。
可通过我们提供的软件计算校验位，如下图设置好后可以读取地址看一下是否成功读取地址00 03 00 00 00 01 85 db返回：00 03 02 00 01 44 44 //01为地址3.设置好地址以后建议复位模块，或者重新上电4.现在可以控制继电器了，方法如下描述。
各字节代表的意义：[1号地址]//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA字节1：地址（和你设置的地址保持一致）字节2：功能吗字节3 4：寄存器地址（对应第几个继电器）字节5 6：寄存器数据（继电器动作）字节7 8：CRC校验下面以地址1为例，列出常用的控制指令，其他指令按协议就行。
[1号地址]//--------------------------------------------0号继电器开启: 01 05 00 00 FF 00 8C 3A0号继电器关闭: 01 05 00 00 00 00 CD CA//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA1号继电器关闭: 01 05 00 01 00 00 9C 0A//-------------------------------------------2号继电器开启: 01 05 00 02 FF 00 2D FA2号继电器关闭: 01 05 00 02 00 00 6C 0A//-------------------------------------------3号继电器开启: 01 05 00 03 FF 00 7C 3A3号继电器关闭: 01 05 00 03 00 00 3D CA单一翻转指令：0号继电器翻转：01 05 00 00 55 00 F2 9A1号继电器翻转：01 05 00 01 55 00 A3 5A2号继电器翻转：01 05 00 02 55 00 53 5A3号继电器翻转：01 05 00 03 55 00 02 9A全关闭：01 05 00 ff 00 00 fd fa全开启：01 05 00 ff ff ff fc 4a全翻转：01 05 00 ff 5a 00 c7 5a/**********************************************************************/ 读取0号继电器状态：01 01 00 00 00 01 FD CA读取1号继电器状态：01 01 00 01 00 01 AC 0A读取2号继电器状态：01 01 00 02 00 01 5C 0A读取3号继电器状态：01 01 00 03 00 01 0D CA1号继电器读取所有通道状态：01 01 00 FF 00 00 3d c9/*********************************************************************/ 读取所有接口输入状态01 02 00 00 00 00 78 0a返回：01 02 01 01 60 48 //IN1按下01 02 01 02 20 49 //IN2按下01 02 01 04 A0 4B //IN3按下01 02 01 08 A0 4E //IN4按下。
浅谈电力系统中 SF6气体密度远传自动化在线监测系统摘要：当前电力系统中在高压、超高压及特高压电气设备装置上，广泛采用了SF6气体做为一次主设备的绝缘和灭弧介质，故SF6气体压力、温度及密度等参数值的重要性尤为重要。
以往传统电气设备上的气体压力显示值均需电力运行值班人员去现场查看采集，以确保气体压力的数据及时性及整个系统的安全可靠性。
本文阐述将电气设备内的SF6气体参数通过远传式SF6气体密度继电器，采用电气自动化在线监测远传系统，将现场电气设备内的SF6气体参数上传至自动化室内的后台控制机柜，自动在线监测和显示电气设备内的气体参数，并可提供气体值的实时数据显示、报警、闭锁及数据推发等综合功能，为电力运行人员节约了大量的人力和时间，目前部分先进的变配电站内已实现了无人值守，为电力系统的自动化提供了有力的技术保障。
关键词：电气自动化远传在线监测智能化SF6气体微水密度远传自动化在线监测系统采用可视化界面编程，直观的数据操作界面，通过简约的界面设计可以更加加强用户的交互体验。
基于可视化的多样化功能设计，易于理解的操作模式，使电气设备内SF6气体微水密度监视系统变得易常操作与管理，内部集成功能强大的数据管理系统SQL为数据保存与记录得到了更好的实现和应用。
SF6气体密度远传自动化在线监测系统效果拓朴图如图1所示：RS485集线器远传密度继电器远传密度继电器图1：SF6气体密度远传自动化在线监测系统效果拓朴图远传密度自动化在线监测系统在数据通信管理方面，采用了分离式驱动设计，最大程度的与国内现有厂家保持高度兼容，例如许继、南瑞、四方、南自、ABB、西门子等国际知名电气设备厂家。
在保证数据的兼容可操作性时，为客户提供了数据向上一层路由数据的功能，充分完成了数据多途径转输与多系统管理，实现数据的最大可视化与安全保障。
SF6气体密度远传自动化在线监测系统现场采用了远传式SF6气体密度继电器，进行对电气设备内的SF6气体参数采集, SF6电气设备上的SF6气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。

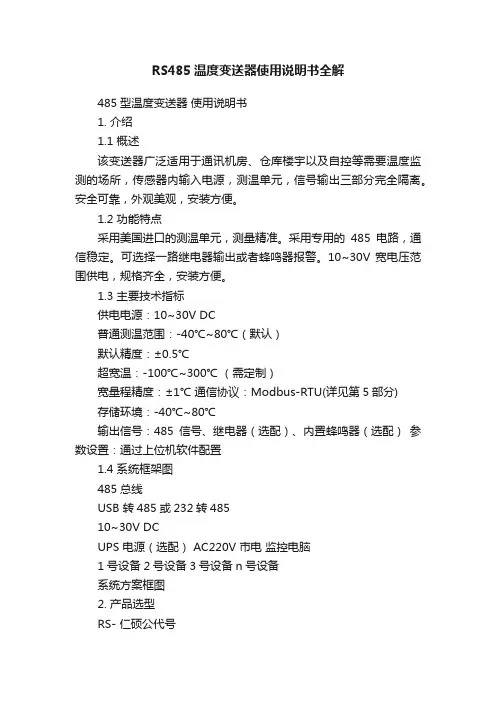

RS485温度变送器使用说明书全解485型温度变送器使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配）参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号说明序号说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。
RDM系列
远传式SF6气体密度继电器
使用说明书
一．用途
RDM系列远传SF6气体密度电器（以下简称继电器）主要用于控制和监视密封容器中SF6气体的密度。
一般应用在SF6高压开关、中压开关、气体绝缘设备（GIS）、高压电缆、变压器和互感器上、且适合户外恶劣的环境。
该继电器有二组或三组机械触点，可以在压力到达报警、闭锁或超压的状态，及时将信息通过接点连接电路传送到目标设备终端。
同时该继电器还配有安全可靠的电路传送功能，为实现实时数据远程数据读取与信息监控建立了有效平台。
可将压力、温度、密度等信息及时的传送到目标设备（一般为电脑终端）.由目标设备解析数据控制相应的终端动作。
RDM是机械与电子的有机结合，在保障机械触点的安全情况下，并将有效数据及时通过RS485总线形式传送到目标设备。
目标设备可以实时的读取表内的温度、压力、密度等信息，数据传送采用了ModBus协议，保证了数据的完整性与准确性。
电子与机械的结合使数据可靠安全的传送到设备终端，为终端设备及时有效的做出控制打下了不可或缺的硬件平台。
RDM系列远传SF6气体密度续电器以可靠的机械触点与安全的电子数传相结合，必将成为电子监控行业的有力工具。
二．原理
SF6电气设备上的SF6气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。
继电器在额定压力下工作，当环境温度发生变化时，SF6气体的压力也发生变化、继电器内部的温度补偿单元对变化的压力进行修正，使其额定压力示值不变，远传部分把压力信号转变RS485差模信号，进行远距离传送。
在控制室内即可监测到SF6的压力状态。
本产品还提供了机械触点信号的输出，当SF6气体发生泄漏，压力降到报警设定值时，继电器输出一对接点（报警信号），此时要求用户对设备补气，如果压力继续下降，降到闭锁设定值时，继电器输出另一对接点（闭锁信号），使设备的控制系统进行闭锁，从而实现对电气设备的安全运行保护。
三．主要技术性能及控制参数
@ 精度等级：2.5级：-40℃～60℃.
@ 测量范围：见型号说明.
@ 工作电源： 10V-30V (DC24V时2mA电流)
@ 抗振性能： 200m/s2.
@ 抗冲击性能：500 m/s2.
@ 外壳防护等级：IP65
@ 密封性能：≦5.0×10-9mbar.1/s
@ 触点容量： AC/DC 250V 1000VA/500W
@ 工作环境：相对湿度≦95%RH
额定压力﹥0.5MPa时，环境湿度-30℃～+60℃
额定压力≦0.5MPa 时，环境温度-40℃～+60℃
@ 通信方式： RS485差模电平通信
@ 通信协议: ModBus通信协议
四．特点
@ 不锈钢全封闭外壳，防水防腐性能好，且外形美观。
@ 压力信号可以远距离传送。
@ 感温元件采用进口材料、精度高，补偿性能稳定。
@ 控制、指示一体.
@ 无油化设计，耐振动，耐冲击性能卓越.
@ 采用进口的、独特的触点装置设计，真正的高性能电接点。
@ 电子远传采用总线形式，减少线路联接数目。
@ 压力、温度、密度采用RS485差模信号传送，适合远距离传送。
@ 内部协议采用Modbus通信协议,具有CRC数据冗错校验，数据完整性判断.
@ 机械与电子有机结合，共传数据，使数据安全可靠。
五．输出
@ RS485远传数据
PT (压力输出): 采用ModBus通信协议进行数据的读取,读取数据为即为当前压力值 T (温度输出): 采用ModBus通信协议进行数据的读取,读取数据为即为当前温度值 P20(密度输出): 采用ModBus通信协议进行数据的读取,读取数据为即为当前密度值
RS485电气接点连接如下:
线号表示法: 1:电源正极 2: 485A 3: 485B 4:电源负极
颜色表示法: 红:电源正极黄: 485A 绿:485B 黑:电源负极
@ 二组接点
例如：额定压力0.60 MPa，报警值0.52 MPa，闭锁值0.50 MPa。
接线端1—2：SF6气体压力下降至0.52 MPa时闭合。
接线端3—4：SF6气体压力下降至0.50 MPa时闭合。
@ 三组接点
例如：额定压力0.70 MPa ，报警值0.62 MPa ，闭锁1值0.60 MPa ，闭锁2值0.60 MPa 接线端：1—2：SF6气体压力下降至0.62 MPa时闭合。
接线端：3—4：SF6气体压力下降至0.60 MPa时闭合。
接线端：5—6：SF6气体压力下降至0.60 MPa时闭合。
六．安装
@ 将继电器上的外螺纹.加上密封垫，旋紧在SF6设备管路的螺孔上，旋紧保证密封.注意密度继电器必须垂直安装。
安装时用工具上紧，严禁用旋转表壳的方式上紧。
@ 对充油型的密度继电器，通常的海拔地区，须将灌液口的螺钉放松1-2圈，使继电器内腔同大气相通。
而对无油化设计的抗振性密度继电器，则无须做此工作。
@ 安装电缆使，应将电缆出线口的压紧螺母拧紧，并确认密封圈将电缆护套夹紧，以免电缆松动，以免电缆松动，并有效防止水流等液体的渗入。
电缆出线口最大通径∮12mm。
最大导线截面1.5㎜2。
@ 电信号线应采用屏蔽线。
远传接线请参见附图一。
@ 继电器外形及安装尺寸参见附图二。
七. 使用和维护注意
@ 继电器应垂直安装，上方最好能加装遮雨防晒罩。
@ 继电器安装部位应能较真实地反映设备内SF6气体温度。
@ 因温度补偿的原因，未充气时，对起始位置-0.1 MPa的密度电器，当环境温度为20℃时，指针在零位，当环境温度高于20℃时，指针在零位偏下，当环境温度低于20℃时，指针在零位偏上。
远传部分在零压力时，输出电流4mA.
@ 本产品属于计量仪器，故应该作定期校验，期限一般为两年。
为方便用户使用和维护，我公司有ZDT系列智能化SF6气体密度继电器校验仪，可在现场方便地进行校验。
八. 随机文件
使用说明书、合格证、出厂检验报告。
九. 型号说明
十.订货须知
@ 注明型号、数量。
@ 注明额定压力、报警压力、闭锁压力、安装方式、接口螺纹尺寸。
@ 其它特殊事项。
十一. 产品售后服务
本产品保修期为一年，用户从实际收到货物开始计算，凡在保修期外出现质量问题，本公司同样负责维修。
用户可随时将本产品的使用情况或宝贵意见反馈本公司。
本公司设专人负责处理用户意见，也可直接与本公司技术部门联系。
远传表RS485电子部分线路连接顶视图
附图二：典型外形及安装尺寸（单位：㎜）安装方式：径向注：还可以根据客户要求设计其它外形。
