六氟化硫密度继电器常见故障六氟化硫密度继电器是用于监测高压电力设备六氟化硫气体密度的一种设备。

它通过测量设备内部六氟化硫气体的密度变化来判断设备的运行状态，并在发生异常情况时及时发出报警信号或采取停机保护措施。

然而，六氟化硫密度继电器在实际应用中也存在一些常见的故障，下面将介绍一些常见的故障现象和可能的原因。

1. 报警灯常亮或不亮：当继电器中六氟化硫气体密度超过设定的上限或下限时，报警灯应该亮起。

如果报警灯一直亮或者从不亮，可能是以下原因之一：a) 光电池损坏或污染，导致无法感知到光信号；b) 滑动触点接触不良，导致报警电路无法闭合。

2. 报警信号持续触发：有时候六氟化硫密度继电器会持续发出报警信号，即使气体密度没有超出设定的报警阈值。

这可能是由于传感器内部产生了误差，或者电路中存在故障导致误判。

此时需要检查传感器的灵敏度和响应时间，或者检查电路中的元器件是否正常工作。

3. 响应速度过慢：六氟化硫密度继电器在监测和报警过程中需要具有较快的响应速度，特别是对于电力设备运行过程中瞬时的气体密度变化要能及时反应。

如果继电器响应速度过慢，可能是传感器反应迟钝，或者电路中存在延迟问题。

解决方法通常是更换传感器或优化电路布局。

4. 误差较大：六氟化硫密度继电器的准确性对于设备的安全运行非常重要。

如果继电器的测量误差较大，可能是传感器的校准失效或者老化导致，也可能是电路中存在干扰或误差放大问题。

及时检查传感器的校准情况，并排除电路中的干扰源可以解决这个问题。

总体来说，六氟化硫密度继电器常见的故障主要包括报警灯常亮或不亮、报警信号持续触发、响应速度过慢和误差较大等。

这些故障可能由传感器本身的问题，电路中的元器件，或者外界干扰等因素引起。

只有及时发现并解决这些故障，才能保证六氟化硫密度继电器的可靠运行，有效保障电力设备的安全运行。

SF6断路器使用中应注意的问题随着新技术的推广和新设备、新材料的应用，SF6断路器以其安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛使用，并对电力系统的安全、经济、稳定运行起到了重要的作用。

韶关电力工业局在110，220，500 kV电压等级中几乎全部使用SF6断路器，给运行中的巡视检查、维护、检修等工作带来了许多方便，减少了许多维护费用。

但是，使用的SF6断路器由多个厂家生产，其本体结构和操作机构多种多样。

不同厂家、不同型号、不同电压等级的SF6断路器，使用的标准也有差别，给安装、运行、检修人员对SF6断路器的应用带来困难，从而影响施工和检修质量，以及对故障的正确判断，给电力系统的安全运行带来一定的影响。

以下谈一谈SF6断路器使用中的注意事项。

1 区别1.1 压力表制造标准的区别(1) 我国生产厂家或一些中外合作厂家(简称为“前者”)生产的SF6断路器，产品说明书中的压力数和压力表读数，符合下列压力关系，即：P0＝Pg＋Pa (MPa)P0＝Pa－Pv (MPa)Pg＝P0－Pa (MPa)式中：Pg-表压力(MPa)；P0-绝对压力(MPa)；Pa-大气压力(MPa)；Pv-真空度(MPa)。

(2) 某大型中外合作生产厂家(简称为“后者”)生产的SF6断路器，产品说明书中的压力数和压力表读数，都是指绝对压力P0＝Pg。

1.2 “SF6气体压力－温度曲线”的区别以SF6气体额定压力为0.5 MPa为例，“前者”绘制的“SF6气体压力－温度曲线”如图1所示，而“后者”绘制的“SF6气体压力－温度曲线”如图2所示。

两者压力曲线之差为大气压力。

1.3 按环境温度修正压力所用计算公式的区别(1) “前者”根据环境温度的变化，修正压力使用的公式为： (1)式中：t－环境温度(℃)；Pt－环境温度下的SF6压力(MPa)；P20－20℃下的SF6压力(MPa)。

A－液化线 B－密度线a－充气密度线b－发信密度线c－闭锁密度线图2 “后者”的SF6气体压力－温度曲线(2) “后者”按环境温度变化修正压力所使用的公式为：式中：Pt、P20为绝对压力(MPa)。

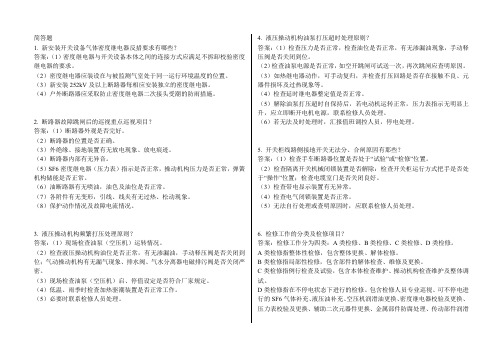

简答题1. 新安装开关设备气体密度继电器反措要求有哪些？答案：（1）密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

（2）密度继电器应装设在与被监测气室处于同一运行环境温度的位置。

（3）新安装252kV及以上断路器每相应安装独立的密度继电器。

（4）户外断路器应采取防止密度继电器二次接头受潮的防雨措施。

2. 断路器故障跳闸后的巡视重点巡视项目？答案：（1）断路器外观是否完好。

（2）断路器的位置是否正确。

（3）外绝缘、接地装置有无放电现象、放电痕迹。

（4）断路器内部有无异音。

（5）SF6密度继电器（压力表）指示是否正常，操动机构压力是否正常，弹簧机构储能是否正常。

（6）油断路器有无喷油，油色及油位是否正常。

（7）各附件有无变形，引线、线夹有无过热、松动现象。

（8）保护动作情况及故障电流情况。

3. 液压操动机构频繁打压处理原则？答案：（1）现场检查油泵（空压机）运转情况。

（2）检查液压操动机构油位是否正常，有无渗漏油，手动释压阀是否关闭到位；气动操动机构有无漏气现象、排水阀、气水分离器电磁排污阀是否关闭严密。

（3）现场检查油泵（空压机）启、停值设定是否符合厂家规定。

（4）低温、雨季时检查加热驱潮装置是否正常工作。

（5）必要时联系检修人员处理。

4. 液压操动机构油泵打压超时处理原则？答案：（1）检查压力是否正常，检查油位是否正常，有无渗漏油现象，手动释压阀是否关闭到位。

（2）检查油泵电源是否正常，如空开跳闸可试送一次，再次跳闸应查明原因。

（3）如热继电器动作，可手动复归，并检查打压回路是否存在接触不良、元器件损坏及过热现象等。

（4）检查延时继电器整定值是否正常。

（5）解除油泵打压超时自保持后，若电动机运转正常，压力表指示无明显上升，应立即断开电机电源，联系检修人员处理。

（6）若无法及时处理时，汇报值班调控人员，停电处理。

5. 开关柜线路侧接地开关无法分、合闸原因有那些？答案：（1）检查手车断路器位置是否处于“试验”或“检修”位置。

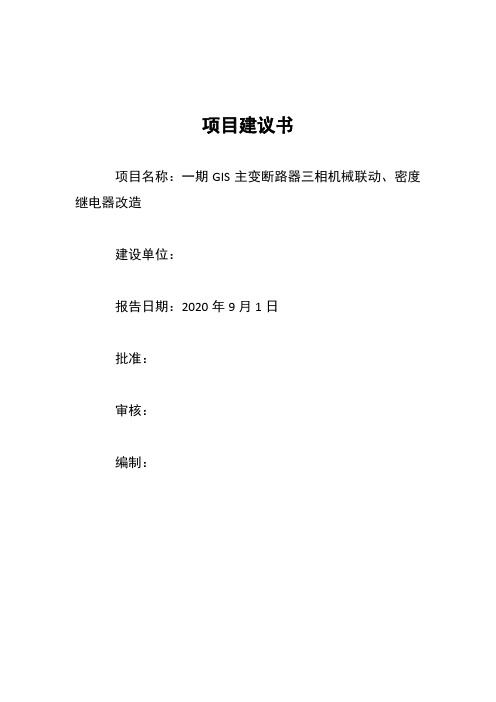

项目建议书项目名称：一期GIS主变断路器三相机械联动、密度继电器改造建设单位：报告日期：2020年9月1日批准：审核：编制：一期GIS主变断路器三相机械联动、密度继电器改造项目建议书一、概况我公司一期工程#1机组、#2机组于2009年正式投入运行，220kV系统高压开关为GIS设备，型号为ZF1-252型，共7个间隔（主变间隔2个、启备变间隔1个、出线间隔2个、母联间隔1个、避雷器PT间隔2个），厂家为上海西电高压开关有限公司。

二、改造的必要性1、根据二十五项反措13.1.8要求：为防止机组并网断路器单相异常导通造成机组损伤，220kV及以下电压等级的机组并网的断路器应采用三相机械联动式结构。

我公司的1、2号机组发电机出口断路器为单相操作，不符合二十五项反措相关要求，建议进行改造。

第13.1.6条要求“六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

我公司“GIS 内各开关间隔中，靠近I母线和II母线两不同闸刀三相气室均联通共用一只压力密度继电器，当发生气室泄漏，不易判断为I母气室泄漏还是II母气室泄漏，建议进行改造。

三、改造方案一期主变间隔采用三相电气联动，与三相机械联动结构差异较大，电气联动为直动密封结构，而断路器三相机械联动为拐臂盒结构，如果进行改造需要将主变间隔断路器（或断路器框架、拐臂盒）及机构整体更换）断路器气室改造为每相一个气室，改造时需将原断路器三相连通气管及阀门拆除更换，将出气孔用盖板封堵，并更换断路器手孔盖板。

一)准备工作：1、设备材料准备：提前将#1、#2主变新断路器、六氟化硫气体回收处理装置、六氟化硫气体新气瓶、高纯氮气瓶、干燥吸附剂、连接管阀、密封件、密度继电器、二次电缆线、专用工具等运至现场，将回收装置调试到良好状态，检查GIS室内行车处于良好使用状态。

2、人员准备：供货厂家必须委派经验丰富的现场服务技术人员，到现场进行全过程技术指导4、在现场进行检修，需要做好防雨、防潮、防尘和消防措施，注意做好室内通风换气，同时应注意与带电设备保持安全距离。

SF6电气设备常规试验及维护摘要：本文简要介绍了SF6电气设备的种类和优点以及常规试验项目，阐明了开展SF6气体密度继电器检验和微水测试的重要性，详细的说明了进行SF6气体密度继电器检验和微水测试的测量方法和注意事项。

最后对SF6电气设备的日常维护提出了几点建议。

关键词：SF6电气设备；密度继电器校验；微水测试；设备维护1前言SF6电气设备是指以SF6气体作为灭弧、绝缘介质的电气设备，主要包括气体绝缘金属封闭开关设备（GIS）、SF6断路器、SF6变压器、SF6电流互感器等设备[1]。

SF6电气设备因具有使用寿命长、维护简单、运行可靠等优点，在电力系统中得到广泛采用。

然而，此类设备的安全可靠性与其SF6气体的密度、杂质成分有很大的关系，其中气体密度和含水量影响最大，因此，对SF6电气设备进行气体密度和含水量监测，是保证SF6电气设备安全可靠必备手段。

2 SF6电气设备常规试验项目2.1 SF6气体泄漏检查SF6气体充入密封的电气设备中，若密封不良会导致SF6气体泄漏，从而造成其SF6气体密度降低，同时由于外界空气中水分的密度大于电气设备中水分的密度，会造成水分沿着密封不良区域从外界进入电气设备中，从而影响到设备的绝缘性能和开断性能。

因此需要对SF6电气设备进行检漏试验。

检漏试验可分为定性、定量检漏两种方式，根据《电力设备预防性试验规程》（DL/T596-1996）规定，“各气室的年泄漏率不大于1%”[2]。

2.2 SF6密度继电器校验为监视SF6气体密度，SF6电气设备都配置有气体密度继电器。

在现场，不能直接测量SF6气体的密度，往往以气体压力（20℃）来表征气体密度（20℃）。

所以密度继电器实际是测量设备内部气体压力的变化，并将其换算到20℃时的气体压力，设定若干个换算到20℃气体压力的下降值分别作为报警和闭锁值。

当气体压力下降到设定的报警值时，密度继电器发出报警信号，提醒运行人员及时补气。

当气体压力继续下降到闭锁值时，发出闭锁信号，相应断路器禁止分、合闸操作，保证设备安全。

220kV SF6断路器（液压机构）定修标准批准：审核：初审：修编：编写：目录1.引用标准2.检修周期及检修项目3.检修准备工作3.1.检修场地及机械4.检修工艺及质量标准5.试验项目6.质检点及标准7.设备图册1.引用标准1.1.本产品满足IEC56、GB1984交流高压断路器标准，本定修标准以平高LW10B-252/3150 SF6断路器为标准编写，其它形式的SF6断路器（液压机构）可参考此执行。

2.检修周期及检修项目2.1.检修周期2.1.1.本体大修周期该类型开关由于其特点独特、性能稳定可靠、使用寿命长、综合技术经济指标高的优点，因此厂家并没有明确给出该类型开关的检修周期。

根据设备上使用的密封胶圈的寿命确定其大修周期为十五年。

2.1.2.操动机构大修周期凡是本体大修必须进行操动机构大修（包括动力元件）。

机构大修除结合本体大修外，还需7~8年进行一次。

由于现场条件的限制，断路器的本体及机构中的液压元件一般不能现场解体。

如有需要应通知制造厂派人检修或送回厂检修。

2.1.3.小修周期一般1~3年进行一次。

2.2.检修项目2.2.1.大修标准项目2.2.1.1.灭弧室装配2.2.1.2.工作缸2.2.1.3.一级阀、二级阀2.2.1.4.分、合闸电磁铁2.2.1.5.压力开关与安全阀2.2.1.6.油泵2.2.2.小修标准项目断路器的小修标准项目既厂家要求的按规定程序定期维护的项目。

分每1-2年检查维护一次的项目和每5年检查维护的项目。

2.2.2.1.每1-2年检查维护一次的项目2.2.2.1.1.外观检查2.2.2.1.2.检查SF6气体压力2.2.2.1.3.液压机构检查、维护2.2.2.1.4.检查贮压器预压力2.2.2.1.5.检查油泵启动、停止油压值、分、合闸闭锁油压值、安全阀、关闭油压值2.2.2.1.6.检查电气控制部分动作是否正常2.2.2.1.7.检查电气控制部分动作是否正常2.2.2.2.每5年检查维护（含实验）的项目2.2.2.2.1.检查密度继电器的动作值，见表52.2.2.2.2.将液压油全部放出，拆下油箱进行清理2.2.2.2.3.试验、在额定SF6气体压力、额定油压、额定操作电压下进行20次单分、单合操作和2次分-0.3s-合分操作；每次操作之间要有1-1.5min的时间间隔；2.2.2.2.4.测量断路器动作时间、同期性及分、合闸速度，结果应符合表3的要求。

某电站GIS气隔SF6压力降低故障处理摘要：GIS设备运行可靠性高，若发生故障将造成重大事故。

本文通过描述某电站GIS气隔压力降低故障，分析故障原因，阐述处理方法，为其它电站提供参考。

一、故障现象2017年，运检人员检查发现地下GIS 4号主变高压侧的SF6气体间隔密度继电器压力降低至0.38MPa（该密度继电器报警值为0.35MPa），在此之前气体压力值一直为0.42Mpa。

运检人员采用手持SF6气体检测仪，对该GIS间隔设备法兰连接、铜体焊缝和表计处进行全面检测，没有发现泄漏点。

运维人员持续对该气体间隔加密巡视并做好数据记录，发现气体压力有继续下降趋势。

该电站立即采取响应的管控措施，在地下GIS区域设置隔离围栏，在进出口的位置设置明显警示牌，严控人员进入，只允许运检人员进入进行巡视检查记录工作。

进入该区域前严格按照安规要求，先开启通风系统进行通风超过15min，并携带含氧量及SF6泄漏检测仪，检测氧气及SF6含量合格后进入，确保工作安全。

二、原因分析故障发生后，电站组织相关人员召开故障分析会，根据现场设备巡视及检查情况分析断造成SF6气体压力低可能存在的原因有：1)该气室存在漏气点，导致SF6气体泄漏；2)密度继电器故障导致压力显示出错导致的误报警；由于该气室包含4号主变高压侧油气套管与GIS气室连接部分，主变空载运行且该处位置较高，故采用SF6红外成像检漏仪对4号主变高压侧GIS气体连接法兰等部位进行扫描检查，发现主变高压侧A相套管与GIS气室连接管上阀门V3与V2间上端部的连接法兰处存在明显有气体泄漏外逸现象，对其他各部位进行检测未见异常。

三、处理过程1.方案研究确定将4号主变及GIS设备停电，更换V2与 V3阀之间连接气管及气密封件。

工作时关闭V3阀，排空4号主变高压侧A相套管气室SF6气体。

为减少上端GIS与主变高压侧油气套管连接隔膜压差影响，先同时将上端GIS内SF6排至1/2左右的额定压力，再关闭V2阀，最后将主变高压侧A相套管气室抽至真空。

SF6断路器的常见故障处理及整体调试一、SF6气体压力降低发信首先检查SF6气体压力表压力并将其换算到当时环境温度下，如果低于报警压力值，则为SF6气体泄漏，否则可排除气体泄漏的可能。

检查密度继电器接点是否进水、受潮导致短路，检查二次回路有无故障。

1、SF6气体泄漏；主要泄漏部位及处理方法：⑴、焊缝。

处理方法：补焊；⑵、支持瓷套与法兰连接处、法兰密封面等。

处理方法：更换法兰面密封或瓷套；⑶、灭弧室顶盖，提升杆密封，三连箱盖板处。

处理方法：处理密封面、更换密封圈；⑷、管路接头、密度继电器接口、压力表接头。

处理方法：处理接头密封面更换密封圈，或暂时将压力表拆下。

⑸、如发现SF6气体泄漏应检测微水含量。

2、二次回路或密度继电器故障；依次检查密度继电器信号接点及二次回路相应接点，密度继电器故障的应更换。

3、密度继电器设计不合理。

主要针对沈阳产LW6-220HW断路器。

该断路器安装带标准气室的罐式密度继电器，并设置在机构箱内。

在冬季断路器本体所处环境温度较低，而密度继电器的标准气室所处机构箱内由于投有加热器温度较高，造成本体侧SF6气体压力高于标准气室而误发信号。

处理方法：暂停加热器；如需根治，则将密度继电器的标准气室改至机构箱外。

二、运行中密度继电器或压力表读数波动这种现象主要是由于负荷电流较大且波动较大引起的。

这是因为密度继电器只能补偿由于环境温度变化而带来的压力变化，而不能补偿由于断路器内部温升引起的压力变化。

虽然温升点只是集中在触头等导电部位，但由于温升效应引起的压力增量在密闭空间内各处是相等的，这个压力增量就是引起密度继电器误差的主要原因。

运行中，如果密度继电器的读数在额定值上方波动且同负荷电流的变化一致，可认为属正常现象。

三、SF6气体微水含量超标的原因1、新气水份不合格。

充气前检测新气含水量应不超过64.88PPm。

2、充气时带入水份。

由于工艺不当，如充气时气瓶未倒立，管路、接口未干燥，装配时暴露在空气中时间过长等。

SF6密度继电器校验注意事项导言S F6密度继电器是一种用于监测电力设备中硫六氟化硫气体（S F6）密度的重要装置。

在使用和校验SF6密度继电器时，需要遵循一系列注意事项，以确保其可靠性和准确性。

本文将介绍SF6密度继电器的基本原理，以及在校验过程中需要注意的关键点。

基本原理S F6密度继电器通过测量气体密度来监测设备中的SF6气体压力。

当S F6气体压力超过或低于预设的阈值时，继电器会发出警报或触发相应的动作。

这种继电器通常用于高压断路器、配电变压器和电缆终端等电力设备中，以确保设备在正常运行范围内。

校验注意事项在进行S F6密度继电器的校验之前，务必注意以下事项：安全操作1.：在进行任何电力设备的校验工作之前，必须熟悉并遵守相关的安全操作规程。

确保校验过程中不会对人员和设备造成伤害或损坏。

校验设备选择2.：选择用于校验SF6密度继电器的适当设备。

通常使用压力表、流量计和温度计等仪器进行校验。

确保这些设备的准确度和可靠性，以避免校验误差。

预校验准备3.：在进行实际校验之前，应先进行预校验准备工作。

这包括检查校验设备的状态和准确性，调整校验仪器的刻度和零位，以及检查继电器本身的工作状态。

校验环境条件4.：校验SF6密度继电器时，应确保环境条件稳定且符合规范要求。

这包括温度、湿度和大气压力等条件的监测和记录。

校验步骤5.：根据设备的厂家指南和标准操作程序，按照以下步骤进行校验：-连接校验仪器并确保信号传输正常。

-对继电器进行零位校准，以消除零位误差。

-逐渐增加校验压力，记录并比对校验结果。

-根据校验结果调整继电器的阈值设置。

校验结果记录6.：校验过程中应准确记录校验结果和各项参数，包括压力、流量和温度等。

对于超出规范范围的结果，应及时采取纠正措施或更换继电器。

校验周期7.：SF6密度继电器的校验应根据设备的要求和相关标准制定适当的校验周期。

这有助于及时发现和解决继电器性能问题，确保设备的可靠运行。

关于SF6气体密度继电器现场校验问题探讨【摘要】国家电网公司《十八项电网重大反事故措施》指出，运行中的SF6密度继电器应定期进行校验，以防止密度继电器动作值不准或偏离造成断路器误报警或不报警以及还可能造成断路器拒动。

本文通过对SF6气体密度继电器进行定期校验检查的重要性和必要性以及现场校验时应关注和注意的事项进行探讨。

【关键词】SF6气体密度继电器;功能;现场校验;注意事项1.序言六氟化硫气体的分子式为SF6，分子量为146.07，分子直径为4.56×10-10m，在常温、常压下呈气态，在20℃和101325Pa时的密度为6.16g/L（约为空气的5倍）;临界温度为45.6℃，经压缩而液化，通常以液态装入钢瓶运输。

纯净的六氟化硫气体是无色、无味、无臭、无毒和不可燃的。

六氟化硫是负电性气体（有吸附自由电子的能力），具有良好的灭弧和绝缘性能。

在101.3kPa压力下的均匀电场中，六氟化硫气体的耐电压强度约为氮气的2.5倍。

SF6气体作为绝缘介质已广泛地应用于电力设备中，如断路器、互感器和GIS组合电器。

即使在电力变压器领域，现在SF6气体也开始逐步替代传统的变压器油起到绝缘作用，这主要是由于SF6气体有非常好的绝缘能力，容许相间或相与地的尺寸小，使得设备可以做的紧凑，同时又具有很高的安全性能。

为了保证SF6电气设备安全、可靠运行，就必须对SF6气体进行实时监测，因为如果SF6气体发生了泄漏，就会导致电气设备的电气性能下降，严重时还会导致电气设备发生闪络和击穿。

这是因为在SF6气体设备中，SF6气体是主要的绝缘介质和灭弧介质，其绝缘强度和灭弧能力均取决于SF6的密度。

当密度降低时，将会带来两方面的危害：一是气体绝缘设备耐压强度降低，二是断路器开断容量下降，因此，为了保证SF6电气设备安全可靠运行，必须监视SF6气体设备中SF6气体的密度。

SF6气体密度的监视通过SF6气体密度继电器来实现，它通常设有二级告警信号：即报警压力信号和闭锁压力信号，当压力降低时及时发出相应的告警信号以便及时处理，保证设备安全运行。
