无水石膏在水泥生产中的应用-0703024116王正华

废石膏在水泥制备中的资源化利用技术与装备研究摘要：石膏是一种常见的矿产资源，广泛应用于建筑和工业制造领域。

然而，大量的废石膏排放导致了环境污染和资源浪费。

因此，寻找有效的资源化利用技术和装备成为了迫切的需求。

本文综述了目前废石膏在水泥制备中的资源化利用技术与装备研究进展，包括石膏烧结、石膏直接制备水泥熟料、石膏填充料和石膏水泥替代技术等方面。

同时，对于未来的研究方向进行了展望。

1. 引言水泥是建筑领域中最重要的材料之一，广泛应用于混凝土、砌体、路面等建筑物的建设。

然而，水泥的生产过程会产生大量的废石膏，如果不能有效地处理和利用这些废石膏，将会带来环境污染和资源浪费的问题。

因此，研究废石膏的资源化利用技术和装备对于环境保护和资源可持续利用具有重要意义。

2. 石膏烧结技术石膏烧结是将废石膏与其他原料一起烧结成水泥熟料的一种技术。

该技术能够有效地利用废石膏资源，并通过烧结过程中的高温煅烧使其转化为活性成分，提高水泥熟料的强度和活性。

石膏烧结技术在国内外已经得到了广泛的应用，但仍然存在烧结温度过高、烧结时间过长等问题，需要继续进行深入的研究和改进。

3. 石膏直接制备水泥熟料技术石膏直接制备水泥熟料技术是将废石膏直接与水泥原料相混合，并通过煅烧过程将其转化为水泥熟料的一种技术。

该技术具有工艺简单、节能环保等优点，能够高效地利用废石膏资源。

然而，由于石膏烧结过程中的化学反应较为复杂，石膏的直接制备水泥熟料技术仍需要进一步的研究和改进。

4. 石膏填充料技术石膏填充料技术是将废石膏作为水泥胶砂中的填充料使用的一种技术。

废石膏填充料不仅能够有效地利用废石膏资源，还能够改善水泥胶砂的性能，提高水泥制品的质量和使用寿命。

近年来，石膏填充料技术在国内外得到了广泛的应用，但仍然存在填充料与水泥基质的相容性、填充料的加入量等问题，还需要进一步的研究和改进。

5. 石膏水泥替代技术石膏水泥替代技术是将废石膏作为水泥的替代材料使用的一种技术。

生产无水石膏工艺
无水石膏是一种重要的建筑材料,广泛应用于干混砂浆、内外墙饰面、地面、隔墙板等领域。

无水石膏的生产主要有以下几个步骤:
1. 原料选择
主要原料为石膏矿石,需要进行破碎、磨粉等预处理,以确保石膏矿的纯度和粒度满足要求。

2. 煅烧
将处理后的石膏矿石在150-200°C的温度下煅烧,使之脱去结晶水,形成半水石膏。

煅烧时间和温度控制很关键,影响产品质量。

3. 磨细
将煅烧后的半水石膏进行磨细,使其达到一定的细度,一般要求325目筛余不超过5%。

细度直接关系到无水石膏的凝结时间和强度发展。

4. 预热
经磨细后的粉料需要在120-180°C的温度下预热,以除去残余的结晶水,形成无水石膏。

预热温度控制较为精准,过高会导致过烧。

5. 混合调节
无水石膏粉末需要与一些外加剂如缓凝剂、早期强度增强剂等进行混合,以调节其性能。

6. 包装入库
获得满足要求的无水石膏成品后,即可进行包装和入库储存。

整个生产过程需要精细控制各工序参数,保证产品的稳定性和一致性。

无水石膏作为重要的工业原料,对建筑行业发挥着不可或缺的作用。

除生产高铝水泥的厂家之外，水泥厂都离不开石膏。

石膏是硅酸盐水泥的廉价缓凝剂，是低温煅烧水泥的优良矿化剂，还是烧制和磨制多种特种水泥不可缺少的一种组分。

水泥工作者都有这样的体会：初接触石膏时，总觉得它是一种简单的材料，但随着与它接触时间的增长，越来越体会到它的复杂性，弄不好会招来不少麻烦和造成不应有的经济损失。

本文从物理化学观点出发，总结和分析我们在从事水泥研究和生产中使用石膏的经验，供大家参考。

一、石膏作缓凝剂硅酸盐类的普通水泥和特种水泥，都要加一定量的石膏(以SO3计不超过3.5%)，延缓水泥的凝结。

如果不加石膏，C3A迅速水化：2C3A+(x+y)H→C4AHx+C2AHy(六方板状晶体)C3A+xH→C3AHx(立方晶体)这些水化铝酸盐的特点是结晶迅速，颗粒较大，它们在水化初期将水泥颗粒粘连起来，水泥浆迅速稠化、急凝。

如C3A活性特别高时，引起闪凝。

C3A激烈水化产生的水化热促进C3S 的水化。

当掺入足够的二水石膏时，反应按下式进行：硅酸盐类水泥是高碱度水泥，在液相CaO饱和条件下，初生钙矾石的粒度在胶体范围内，它沉积在C3A颗粒表面形成覆盖圈，阻止C3A快速水化，进一步水化只能通过水扩散透过钙矾石层才能进行。

这样反应速率就得到了控制。

在此过程中活性较小的C4AF也发生类似反应，生成钙矾石。

石膏的类型和互变条件作为缓凝剂的石膏可用生石膏、硬石膏、熟石膏和快溶无水石膏，前两种为天然石膏，后两种为人工脱水石膏(图1)。

目前主要采用天然石膏为缓凝剂。

石膏的溶解速度决定了它与C3A的反应活性。

熟石膏(半水石膏)和快溶无水石膏(也称可溶无水石膏或AⅢ)在不到1分钟内的溶解量超过生石膏(二水石膏)的溶解量的三倍。

生石膏在数分钟内达到溶解平衡，溶解度约为2.1克/升。

硬石膏(文献中称不溶无水石膏或AⅡ)的溶解速度慢，要几天或几十天后才能达到溶解平衡，溶解度不一定比生石膏低，因此称不溶无水石膏就不妥，本文认为称慢溶无水石膏较为确切。

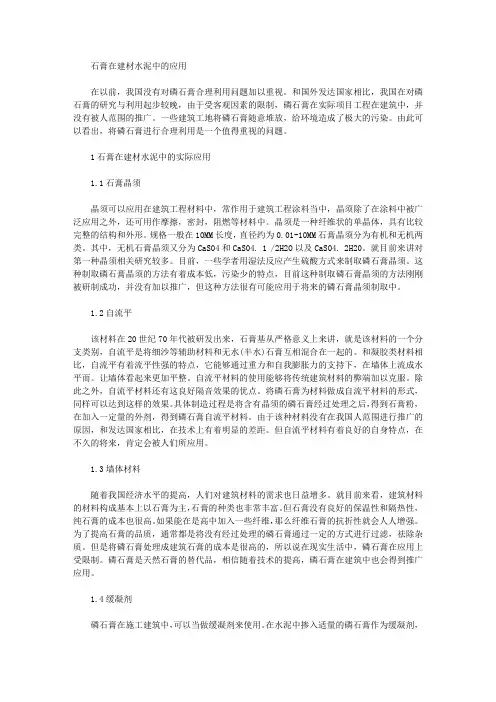

石膏在建材水泥中的应用在以前，我国没有对磷石膏合理利用问题加以重视。

和国外发达国家相比，我国在对磷石膏的研究与利用起步较晚，由于受客观因素的限制，磷石膏在实际项目工程在建筑中，并没有被人范围的推广。

一些建筑工地将磷石膏随意堆放，给环境造成了极大的污染。

由此可以看出，将磷石膏进行合理利用是一个值得重视的问题。

1石膏在建材水泥中的实际应用1.1石膏晶须晶须可以应用在建筑工程材料中，常作用于建筑工程涂料当中，晶须除了在涂料中被广泛应用之外，还可用作摩擦，密封，阻燃等材料中。

晶须是一种纤维状的单晶体，具有比较完整的结构和外形。

规格一般在10MM长度，直径约为0.01-10MM石膏晶须分为有机和无机两类。

其中，无机石膏晶须又分为CaS04和CaS04. 1 /2H2O以及CaS04. 2H20。

就目前来讲对第一种晶须相关研究较多。

目前，一些学者用湿法反应产生硫酸方式来制取磷石膏晶须。

这种制取磷石膏晶须的方法有着成本低，污染少的特点，目前这种制取磷石膏晶须的方法刚刚被研制成功，并没有加以推广，但这种方法很有可能应用于将来的磷石膏晶须制取中。

1.2自流平该材料在20世纪70年代被研发出来，石膏基从严格意义上来讲，就是该材料的一个分支类别，自流平是将细沙等辅助材料和无水(半水)石膏互相混合在一起的。

和凝胶类材料相比，自流平有着流平性强的特点，它能够通过重力和自我膨胀力的支持下，在墙体上流成水平而。

让墙体看起来更加平整。

自流平材料的使用能够将传统建筑材料的弊端加以克服。

除此之外，自流平材料还有这良好隔音效果的优点。

将磷石膏为材料做成自流平材料的形式，同样可以达到这样的效果。

具体制造过程是将含有晶须的磷石膏经过处理之后，得到石膏粉，在加入一定量的外剂，得到磷石膏自流平材料。

由于该种材料没有在我国人范围进行推广的原因，和发达国家相比，在技术上有着明显的差距。

但自流平材料有着良好的自身特点，在不久的将来，肯定会被人们所应用。
