石膏在水泥中作用

水泥中石膏作用水泥中石膏作用：石膏在水泥中的作用一: 延缓水泥快速凝结水泥里铝酸三钙水化速度快,倘若不加石膏(二水铝酸钙)缓凝水泥凝结时间会短。

二水硫酸钙可以快速溶解并速和铝酸三钙水化产生的凝胶反应生成钙矾石,包在铝酸三钙矿物颗粒表面起隔离水作用,延缓铝酸三钙水化反应。

反应方程为2CaSO4-H2O+3H2O=2CaSO4-2H2O(生石膏) 石膏一般在水泥中的作用为调节凝结时间,也能适当的增加水泥的强度。

石膏在水泥中主要是为了延缓水泥的凝结时间,有利于混凝土的搅拌、运输与施工。

水泥中如果没有石膏,混凝土在搅拌过程中就能迅速凝固,造成无法搅拌与施工加快凝固! 严格意义上讲,为调节水泥的凝结时间。

主要为凝聚性与流动性。

石膏在水泥当中起到调凝作用,原理为与水泥中铝酸三钙作用,生成钙矾石阻止铝酸三钙水化,起到缓凝效果。

石膏在水泥中的作用二: 提高水泥强度。

适量石膏不仅可以延缓凝结，并且能提高强度，过量的石膏让水泥产生缓慢的膨胀，强度降低。

水泥混凝土的需水量、和易性、蠕变与抗侵蚀能力都和石膏掺量有关。

具有佳石膏掺量的水泥，标准稠度需水量低，水泥石致密并具备很好的抗侵蚀性能。

佳石膏掺量由下列因素决定：(1)C3A含量和活性。

C3A含量高的水泥，石膏应多掺；当水泥熟料受潮或者球磨机磨仓内空气湿含量高时，C3A发生预水化，活性降低，石膏掺量要减少；(2)熟料中碱含量越大要求的石膏量越多，并且Na2O含量高的水泥比K2O含量高的水泥需要量大；(3)水泥细度越细需要的石膏越多。

另外，水泥熟料本身还有一定量的SO3，来自煤、铁粉等原料，外掺石膏要减量，用石煤烧成的水泥甚至不能外掺石膏。

水泥干燥虽然具有很强的硬度，被广泛应用到建筑、水利、国防等工程中，但是石膏就像是水泥的增强剂，在延缓水泥凝结的基础上，可以让水泥的强度更强。

二者的结合，可以让施工更灵活，施工质量更好。

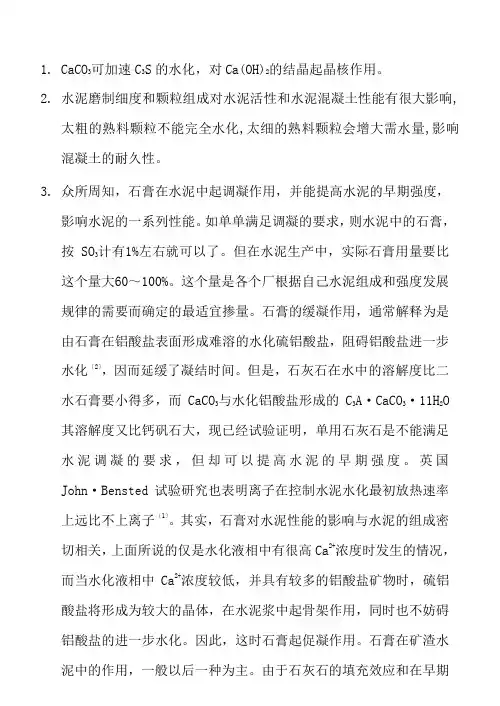

1.CaCO3可加速C3S的水化，对Ca(OH)2的结晶起晶核作用。

2.水泥磨制细度和颗粒组成对水泥活性和水泥混凝土性能有很大影响,太粗的熟料颗粒不能完全水化,太细的熟料颗粒会增大需水量,影响混凝土的耐久性。

3.众所周知，石膏在水泥中起调凝作用，并能提高水泥的早期强度，影响水泥的一系列性能。

如单单满足调凝的要求，则水泥中的石膏，按SO3计有1%左右就可以了。

但在水泥生产中，实际石膏用量要比这个量大60～100%。

这个量是各个厂根据自己水泥组成和强度发展规律的需要而确定的最适宜掺量。

石膏的缓凝作用，通常解释为是由石膏在铝酸盐表面形成难溶的水化硫铝酸盐，阻碍铝酸盐进一步水化〔2〕，因而延缓了凝结时间。

但是，石灰石在水中的溶解度比二水石膏要小得多，而CaCO3与水化铝酸盐形成的C3A·CaCO3·11H2O 其溶解度又比钙矾石大，现已经试验证明，单用石灰石是不能满足水泥调凝的要求，但却可以提高水泥的早期强度。

英国John·Bensted试验研究也表明离子在控制水泥水化最初放热速率上远比不上离子〔1〕。

其实，石膏对水泥性能的影响与水泥的组成密切相关，上面所说的仅是水化液相中有很高Ca2+浓度时发生的情况，而当水化液相中Ca2+浓度较低，并具有较多的铝酸盐矿物时，硫铝酸盐将形成为较大的晶体，在水泥浆中起骨架作用，同时也不妨碍铝酸盐的进一步水化。

因此，这时石膏起促凝作用。

石膏在矿渣水泥中的作用，一般以后一种为主。

由于石灰石的填充效应和在早期能与水化铝酸盐作用形成复盐，有助于改善水泥石的结晶形态和稳定性，而且这种产物的晶体尺寸增加很快，并进而转化为结晶聚集体，加强了水泥石中各组分之间的连接强度〔3〕，因而有可能起到相当于石膏在水泥中所起的早强作用。

由于这一原因，矿渣水泥中有石灰石存在时，水泥的适宜石膏量将会有所减少。

针对我国生产矿渣水泥多的特点，我们研究了在矿渣水泥中掺石灰石对适宜石膏量的影响。

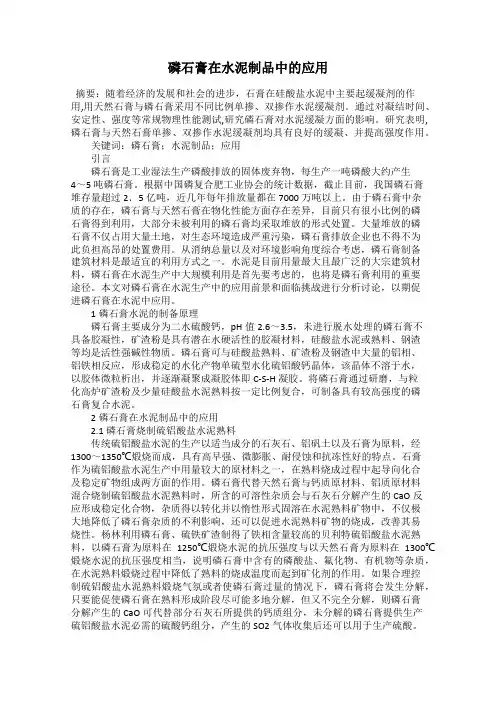

磷石膏在水泥制品中的应用摘要：随着经济的发展和社会的进步，石膏在硅酸盐水泥中主要起缓凝剂的作用,用天然石膏与磷石膏采用不同比例单掺、双掺作水泥缓凝剂。

通过对凝结时间、安定性、强度等常规物理性能测试,研究磷石膏对水泥缓凝方面的影响。

研究表明,磷石膏与天然石膏单掺、双掺作水泥缓凝剂均具有良好的缓凝、并提高强度作用。

关键词：磷石膏；水泥制品；应用引言磷石膏是工业湿法生产磷酸排放的固体废弃物，每生产一吨磷酸大约产生4～5吨磷石膏。

根据中国磷复合肥工业协会的统计数据，截止目前，我国磷石膏堆存量超过2．5亿吨，近几年每年排放量都在7000万吨以上。

由于磷石膏中杂质的存在，磷石膏与天然石膏在物化性能方面存在差异，目前只有很小比例的磷石膏得到利用，大部分未被利用的磷石膏均采取堆放的形式处置。

大量堆放的磷石膏不仅占用大量土地，对生态环境造成严重污染，磷石膏排放企业也不得不为此负担高昂的处置费用。

从消纳总量以及对环境影响角度综合考虑，磷石膏制备建筑材料是最适宜的利用方式之一。

水泥是目前用量最大且最广泛的大宗建筑材料，磷石膏在水泥生产中大规模利用是首先要考虑的，也将是磷石膏利用的重要途径。

本文对磷石膏在水泥生产中的应用前景和面临挑战进行分析讨论，以期促进磷石膏在水泥中应用。

1磷石膏水泥的制备原理磷石膏主要成分为二水硫酸钙，pH值2.6～3.5，未进行脱水处理的磷石膏不具备胶凝性，矿渣粉是具有潜在水硬活性的胶凝材料，硅酸盐水泥或熟料、钢渣等均是活性强碱性物质。

磷石膏可与硅酸盐熟料、矿渣粉及钢渣中大量的铝相、铝铁相反应，形成稳定的水化产物单硫型水化硫铝酸钙晶体，该晶体不溶于水，以胶体微粒析出，并逐渐凝聚成凝胶体即C-S-H凝胶。

将磷石膏通过研磨，与粒化高炉矿渣粉及少量硅酸盐水泥熟料按一定比例复合，可制备具有较高强度的磷石膏复合水泥。

2磷石膏在水泥制品中的应用2.1磷石膏烧制硫铝酸盐水泥熟料传统硫铝酸盐水泥的生产以适当成分的石灰石、铝矾土以及石膏为原料，经1300～1350℃煅烧而成，具有高早强、微膨胀、耐侵蚀和抗冻性好的特点。

工业副产石膏在水泥生产中的应用为了综合利用工业三废材料降低生产成本，很多水泥企业利用脱硫石膏、磷石膏替代天然石膏生产水泥。

在利用的过程中，因脱硫石膏水分含量高、SO3含量波动大等情况，部分出磨水泥出现凝结时间延长和泌水增大的现象，使大家对利用脱硫石膏产生了一些疑虑，现就脱硫石膏、磷石膏、氟石膏这三种工业副产石膏的特点及生产应用做一简单的释疑，以利于此项工作的进一步开展：1 脱硫石膏的应用：1.1 脱硫石膏的产生及特点：脱硫石膏是对含硫燃料（煤、油等）燃烧后产生的烟气进行脱硫净化处理而得到的工业副产石膏。

其形成过程是：用细石灰或石灰石粉形成的料浆通过喷淋的方式洗涤烟气，与烟气中的二氧化硫发生反应生成亚硫酸钙（CaSO3•0.5H2O），然后通入大量空气强制将亚硫酸钙氧化成二水硫酸钙（CaSO4•2H2O）。

进一步经浓缩和离心脱水，最终产物为二水石膏含量较高，残余水量在10~20%的潮湿、松散的细小颗粒，称为脱硫石膏。

脱硫石膏与天然二水石膏的主要矿物都是二水硫酸钙，其物理、化学特征有共同规律，但作为一种工业副产石膏，它具有再生石膏的一些特性，主要是在原始状态、物理性能和化学成分、尤其是杂质成分上与天然石膏有所差别，并含有少量的亚硫酸钙（CaSO3•0.5H2O）。

脱硫石膏的品位较高，但化学成分波动较大。

根据燃烧过程中使用的燃料（特别是煤）和洗涤过程中使用的石灰/石灰石的不同，脱硫石膏中的杂质常有碳酸盐、二氧化硅、氧化镁、氧化铝、氧化钠（钾）等。

在脱硫石膏的应用中因水分大、SO3含量的波动、或亚硫酸钙及某些杂质含量过高时，可能会影响到下道工序的生产控制及产品质量。

1.2 脱硫石膏应用中应注意的两个方面○1脱硫石膏因水分含量高易造成下料不畅，企业在使用中可将脱硫石膏与块状物料（如熟料、煤矸石、炉底渣等，但最好是熟料）按一定比例混合后使用，可有效解决堵仓及下料不畅问题。

有条件的企业要严格控制进厂脱硫石膏的水分，每降低水分1%就等于价格下降1%，同时又便于生产应用和质量控制。
