概述
（1）控制机构的位置和运动 （2）缓冲及吸振 （3）储存能量 （4）测量力和力矩
二、弹簧的类型
按照性质不同可分为：压缩弹簧、拉伸弹簧、扭转弹
簧和弯曲弹簧
按外形不同又可分为：螺旋弹簧、碟形簧、环形簧、
盘弹簧和板簧
2020年9月28日
13
圆柱螺 旋弹簧
F
F
圆锥螺F旋弹簧
F
F
碟形弹簧
F
F
2020年9月28日
汇报人：XXX 汇报日期：20XX年10月10日
17
d
d
②凸缘联轴器
③夹壳式联轴器
ห้องสมุดไป่ตู้
A
AA
A
2）刚性可移式联轴器
①十字滑块联轴器
1
2
3
②万向联轴器
<45°
<45
③齿轮联轴器
1
2
3
45
6
A
4:1 A
2、弹性联轴器
1）弹性套柱销联轴器
L s
短圆柱形孔
D1 d
1:10
圆锥形孔
圆柱形孔
2）弹性柱销联轴器
3）轮胎联轴器
1 2
3
A
4 5
4）星形弹性件联轴器

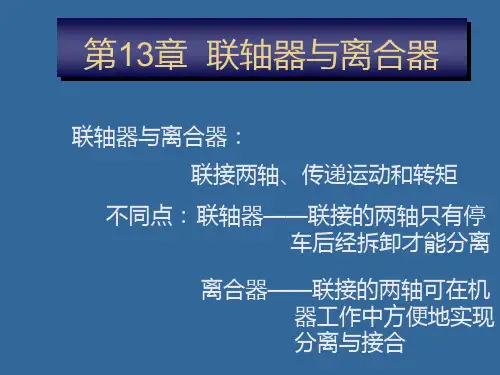

第13章 联轴器与离合器
联轴器与离合器： 联接两轴、传递运动和转矩
不同点： 联轴器——联接的两轴只有停 车后经拆卸才能分离
离合器——联接的两轴可在机 器工作中方便地实现 分离与接合
§13－1 联轴器
一、联轴器的类型、结构和特性 机械式联轴器、液力联轴器、电磁式联轴器 机械式联轴器：
1、刚性联轴器
1）刚性固定式联轴器 ①套筒联轴器

对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120° 15
（3） 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其连接部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
旋合部分按 外螺纹 外螺纹画 内螺纹
大小径分别对齐
剖面线方向间隔一致
16
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实线
右旋
左旋
内、外螺纹连接的条件是:螺纹的五个要素 必须完全相同，否则内、外螺纹不能互相旋合。
12
（6）螺尾、退刀槽、倒角
• 制造螺纹时，因加工的刀具要退离工件或其它
原因，螺纹的末尾部分向光滑表面过渡的牙底
不完整的螺纹，称为螺尾。
退刀槽
• 要消除螺尾，须在螺纹 的终止处加工出一槽， 称为退刀槽。
• 为了便于内外螺纹的装 配，常在螺纹的端头加 工出45°或60°的圆锥 面，称为螺纹的倒角。
梯形螺纹、锯齿形螺纹只标注中径公差带代号。
(3) 旋合长度代号
螺纹旋合长度是指:两个相互配合的螺纹，沿螺纹轴线 方向相互旋合部分的长度（螺纹端倒角不包括在内）
普通螺纹旋合长度分短(S)、中(N)、长(L)三组；梯 形螺纹分N、L两组。当旋合长度为N时，省略标注。 必要时，也可用数值注明旋合长度。
22
当为右旋螺纹时，“旋向”省略标注。 左旋螺纹用“LH”表示
粗牙普通螺纹，螺距省略标注。
21
(2) 公差带代号
螺纹公差带代号是由表示其大小的公差等级数字和 表示其位置的字母组成（内螺纹用大写字母，外螺纹 用小写字母）如6H、5g等。
若螺纹的中径公差带与顶径公差带的代号不同（顶 径指外螺纹的大径和内螺纹的小径）则分别标注，如 4H5H、5h6h。

滚动轴承
封油圈 螺钉 弹簧
键轴 单凸轮
球托 衬盖
钢球 单向阀体 垫片
螺钉
柱塞泵轴测分解图
精选课件
回节目录
2 2
组成机器设备的这些零件中，有些零件应用十分广 泛，如螺栓、螺母、垫圈、键、销、滚动轴承等。为了 适应专业化大批量生产，提高产品质量，降低生产成本， 国家标准对这类零件的结构尺寸和加工要求等作出了一 系列的规定，是已经标准化、系列化了的零件，这类零 件就称为标准件。
第七章 标准件与常用件
本 §7-1 螺纹及螺纹紧固件 章 §7-2 键连接与销连接 内 §7-3 滚动轴承 容 §7-4 齿 轮
§7-5 弹 簧
精选课件
课件目录 回节目录
1 1
任何机器或设备都是由若干零件按一定方式 组合而成的。如图中的柱塞泵就是由多个零件组成。
油杯
垫片
螺塞
柱塞 泵套 弹簧
泵体 衬套
螺纹的要素
3)螺纹中径 在螺纹大径和小径之间有一假想圆柱，在其母
线上牙型的凸起和沟槽宽度相等，则该假想圆柱直径称为螺纹 中径，分别用d2和D2表示。
精选课件
回节目录
8 8
(3)螺纹的线数
螺纹的要素
在同一圆柱（锥）面上车制螺纹的条数，称为螺 纹线数，用n表示。
螺纹有单线和多线之分，沿一条螺旋线形成的螺 纹，称为单线螺纹；
攻外螺纹
精选课件
回节目录
5 5
2. 螺纹的要素
(1)螺纹牙型
螺纹在其轴线断面上的牙齿轮廓形状称为螺纹牙型。它由 牙顶、牙底和两牙侧构成，并成一定的牙型角。
常见的螺纹牙型有 ：
三角形
梯形
锯齿形
矩形等
精选课件

M—普通 螺纹代号
20—大径 螺纹标注例
Tr—梯形螺纹代号
1.5—螺距
LH—左旋
5g6g—公差带代号
10-3.2 G—牙型代号
G3/4
管螺纹标注
3/4—尺寸代号
从大径引出 G3/4
注： G右面的数 字不是管螺 纹的大径， 而是它的公 称直径。
G3/4A-LH
从大径引出
四 常用的螺纹紧固件
螺栓、双头螺柱、螺钉、螺母和垫圈等

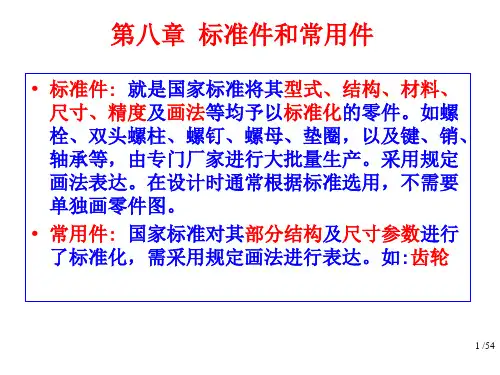

第八章 标准件和常用件
标准件：结构形状、尺寸和技术要求都标 准化了的零件和部件。
如：螺栓、螺母、垫片、键、销、
滚动轴承等。
常用件：零件中的局部结构要素标准化了 的零件。
如：齿轮、弹簧等
8.1 螺纹和螺纹紧固件
一、螺纹的形成、要素和结构 ⒈ 螺纹的形成
一个与轴线共面的平面
图形〔三角形、梯形等〕，
回返
螺纹紧固件的种类:
1.螺 栓 ：六角头螺栓、内六角头螺栓、方头螺栓等， 精度等级A、B、C三级；规格尺寸为螺纹的公称直径d 和公称长度L。
2.双头螺柱 : 规格尺寸为螺纹的公称直径d和公称长 度L;精度等级A、B级；旋入端长度bm根据被连接零件 的材料不同分四种标记。
3.螺 钉：连接螺钉〔六角螺钉、内六角螺钉、开槽 圆柱头螺钉、开槽沉头螺钉等〕和紧定螺钉〔平端、 锥端、凹端和圆柱端〕精度等级A、B、级；规格尺寸 为螺纹的公称直径d和公称长度L。
用
途
粗牙 普 通
联
M
接 细牙 螺 纹
螺
纹 管螺纹 G
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管 等薄壁管子上，用于管路 的联接。
传 梯形螺纹 Tr

螺纹的牙顶（大径线）和螺纹终止线用粗 实线绘制，螺纹的牙底（小径线）用细实线绘 制，在倒角或倒圆部分处的细实线也应画出。
在投影为圆的视图中，大径画粗实线圆， 小径画细实线圆，只画3／4圈，倒角圆省略 不画。
06.01.2020
18
在剖视图中，螺纹终止线只画出大径和小径 之间的部分，剖面线应画到粗实线处。
06.01.2020
5
在圆柱外表面上形成的螺纹称外螺纹。 在圆柱内表面上形成的螺纹称内螺纹。
外螺纹
内螺纹
06.01.2020
6
螺纹的加工方法
卡盘
工件
车刀
外螺纹车削法
06.01.2020
车刀沿轴向进给
内螺纹车削法
7
工件
碾压板 碾压外螺纹
丝锥
板牙
加工内外螺纹的工具
06.01.2020
8
2.螺纹的基本要素
当需要表示螺尾时，用与轴线成30°的 细实线绘制。
06.01.2020
19
2、内螺纹的规定画法
内螺纹（螺孔）一般应画剖视图，画剖 视图时，牙顶（小径线）和螺纹终止线用粗 实线表示。牙底（大径线）用细实线表示。
在投影为圆的视图中，小径圆画粗实线 圆，大径圆画细实线圆，只画约3／4圈，倒 角圆省略不画。
内
说明 用于一般零件的连接
用于精密零件，薄壁 零件或负荷大的零件
用于非螺纹密封的低 压管路的连接
用于螺纹密封的中高 压管路的连接
16
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
06.01.2020
牙形 符号
说
明
可双向传递运动
Tr
和动力

在通过螺纹轴线的断面上，螺纹的轮廓形状。 牙型
常用的有： 三角形M
梯形Tr
锯齿形B
9 /54
2、螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。 外螺纹（d）、内螺纹（D）
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。外螺纹d1、内螺纹D1
牙底
牙顶
小径
大径
牙顶
6、螺纹孔相交的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
23 /54
7、螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
内、外螺纹 剖面线方向相反
画图要点：
为什么？
Hale Waihona Puke ★ 大径线和大径线对齐；小径线和小径线对齐。
★ 旋合部分按外螺纹画；其余部分按各自的规定画。
24 /54
螺纹连接画图步骤：
A
A－A
6.双头螺柱连接改错
48 /54
1.螺钉槽孔不能与 端面平齐。
2.外螺纹小径线应 画入倒角处
3.外螺纹大径应为 粗实线。
4. 剖面线应画至粗 实线。
5.钻孔应画成120° 6.槽孔应倾斜45
7.螺纹终止线应高 于两接触面形成 的线。
7.螺钉连接改错
49 /54
九 螺纹连接的防松
• 防松原因
在变动载荷或连续冲击和振动载荷下， 螺纹连接会松动
26 /54
2、标注示例
例1： M20×1.5 LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距P1.5 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： B36×14(P7)－7H－L

螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
第十九页，共88页。
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
第二十页，共88页。
118°
内、外螺纹画法对比
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。
二、螺纹标注的目的，主要是把螺纹的类型和
3、螺纹标注含义
例1： M20×1.5 LH 含义：公称直径为20，螺距为1.5的左旋单线细牙普通螺纹。 例2： M20 含义：公称直径为20，右旋单线粗牙普通螺纹。 例3： B40×14(P7) 含义：公称直径为40，导程为14（螺距为7）的右旋双线
锯齿形螺纹。
例4： M20-5g6g
含义：中公径称公 反公直普差 之差径代 ，代通带为代2号 用号螺0号，用 小中纹为右大 写5旋未为g写 字，单出粗顶线字 母径粗现牙母 的公牙螺普的 则普差螺 为通通距带外代纹外的螺螺号为 螺纹纹为内 纹。6g螺 。。纹；
第三十七页，共88页。
4、螺钉
规定标记：
简化画法：
螺钉GB/T 65 M12×l 开槽圆柱头螺钉
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
第三十八页，共88页。
t2 0.3d
l
二、螺纹紧固件连接画法
1、螺栓连接的简化画法
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反 ★ 螺栓、垫圈、螺母按不剖画
第三十页，共88页。
4、标注方法
M20×2

Thank you
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
机械制图标准件与常用件画法•6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。

外徑畫粗實線圓
內徑畫3/4 圈細實線圓
不畫倒角圓
2.內螺紋的畫法
剖面線必須 畫到粗實線 為止
螺紋外徑的細實線
不畫入倒角
外徑畫細實線 內徑畫粗實線
螺紋終止線 畫粗實線
120°
外徑畫3/4 圈細實線圓 內徑畫粗實線圓
不畫倒角圓
3. 內外螺紋連接的畫法
（1）不剖時，螺紋結合部分，內、外螺紋的牙頂圓 和牙底圓投影均畫虛線。 （2）剖開時，螺紋結合部分，按外螺紋畫法繪製， 其餘部分按內、外螺紋各自的規定畫法表示。
一、常用螺紋緊固件
六角頭螺栓一A和B級 GB/T 5782—2000
雙頭螺柱（ bm＝1.25 d） GB/T 897—1988
開槽沉頭螺釘 GB/T 68—2000
開槽長圓柱端緊定 螺釘 GB/T 75—1985
l型六角螺母—A和B級 GB/T 6170—2000
l型六角開槽螺母 —A和B級 GB/T 6178—2000 平墊圈—A級 GB/T 97.1—1985
3. 齒輪的結構
輪緣
輪齒
鍵槽
輪轂
軸孔
幅板
二、直齒圓柱齒輪的基本參數和基本尺寸之間的關係
管螺紋主要用於連接管子，牙型為三角形，牙型角為55°，管螺紋有兩類：（ 1）非螺紋密封的管螺紋 螺紋種類為G，其內、外螺紋均為圓柱螺紋，內外螺紋 旋合無密封能力，常用於電線管等不需要密封的管路中的連接。 （2）螺紋密封的管螺紋 螺紋種類代號有三種：圓錐外螺紋為R；圓錐內螺紋（
錐度1：16）為RC；圓柱內螺紋為RP。這種螺紋可以是圓錐內螺紋與圓錐外螺紋
平鍵
半圓鍵
鉤頭楔鍵
2. 鍵的標準編號、圖例和標記示例
普通平鍵

6.常用螺纹紧固件及其标记
标记: 螺钉 GB/T67-2000 M10×45
标记: 螺钉 GB/T70.1-2000 M16×40
标记: 螺钉 GB/T68-2000 M10×40
标记: 螺钉 GB/T71-1985 M10×20
标记: 螺栓 GB/T5782-2000 M12×50
标记: 螺母 GB/T6170-2000 M16
螺纹种类
特征 代号
外形图
用途
普 通 粗牙
联
M
接 螺 纹 细牙
螺
纹
管螺纹
G
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管等薄壁管子 上，用于管路的联接。
传 梯形螺纹
Tr
动
螺
纹
锯齿形
B
螺纹
用于各种机床的丝杠，做 传动用。
只能传递单方向的动力。
四、螺纹的规定画法
牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
大径d＝20
顶径公差带代号
螺距P2 (细牙)
中径公差带代号
左旋
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40 导程14螺距P7线数2
中径、顶径 公差带代号
右旋
3.常见螺纹的标注示例
粗牙普通螺纹
双线梯形螺纹
细牙普通螺纹
非密封管螺纹
5.2 螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。
标记: 双头螺柱 GB/T898-1988 M16×50
标记: 螺母 GB/T6178-1986 M16
